ОБЩИЕ СВЕДЕНИЯ

Описание частей (вид с разбиением по деталям)

40-12

40

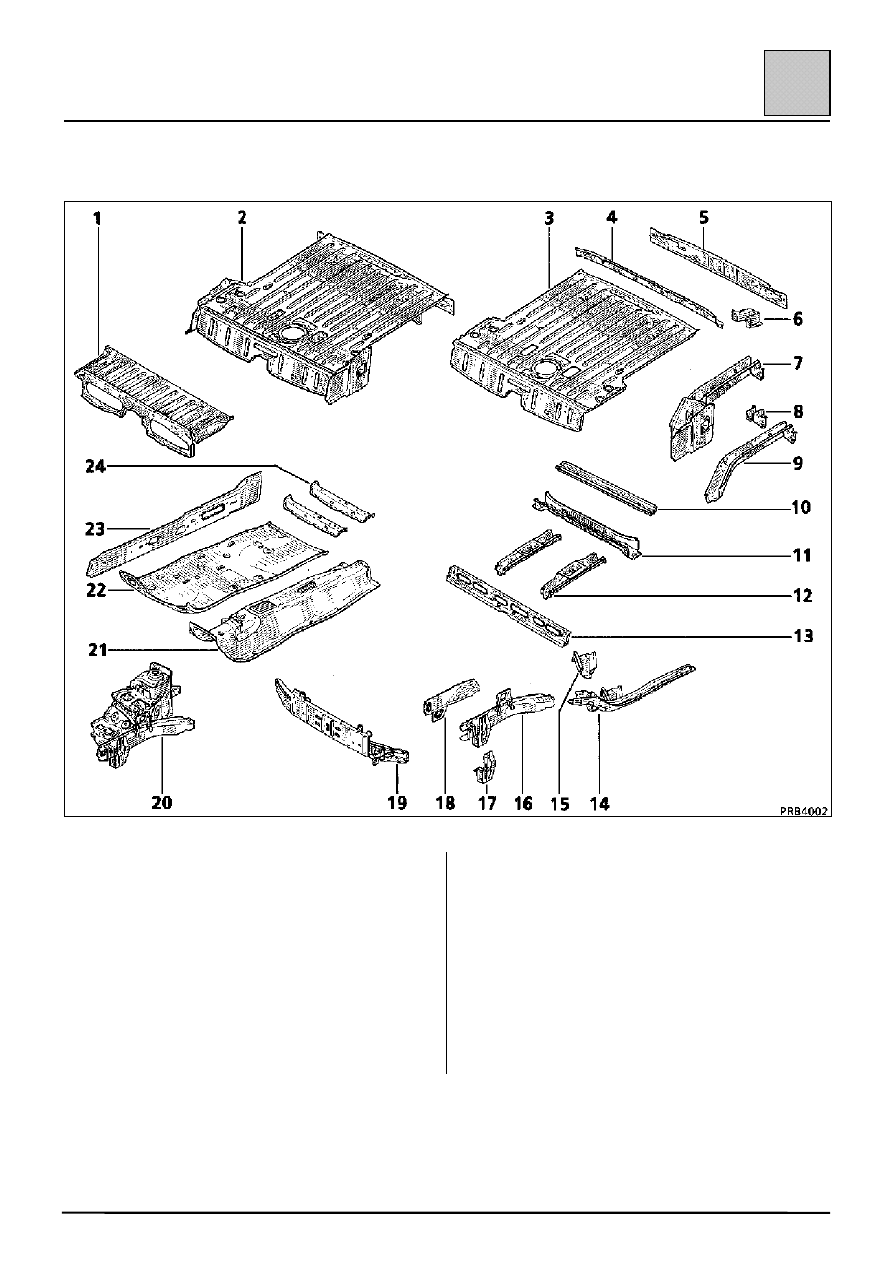

НЕСУЩЕЕ ОСНОВАНИЕ КУЗОВА

1 Передняя часть заднего пола
2 Задний пол в сборе
3 Задняя часть заднего пола
4 Крайняя задняя поперечина
5 Панель задка
6 Усилитель заднего ударопоглошающего

элемента

7 Задний лонжерон в сборе
8 Удлинитель заднего лонжерона
9 Часть заднего лонжерона
10 Элемент жесткости задней части пола
11 Центральная поперечина задней части пола
12 Усилитель крепления сиденья

13 Передняя поперечина задней части пола
14 Задняя часть переднего лонжерона
15 Передняя боковая поперечина
16 Передняя часть переднего лонжерона
17 Передний кронштейн передней части

подрамника

18 Накладка переднего лонжерона
19 Нижняя передняя поперечина
20 Передняя колесная арка в сборе с лонжероном
21 Туннель
22 Боковая панель пола
23 Накладка порога (боковая дверь)
24 Поперечина под передним сиденьем

ОБЩИЕ СВЕДЕНИЯ

Описание частей (вид с разбиением по деталям)

40-13

40

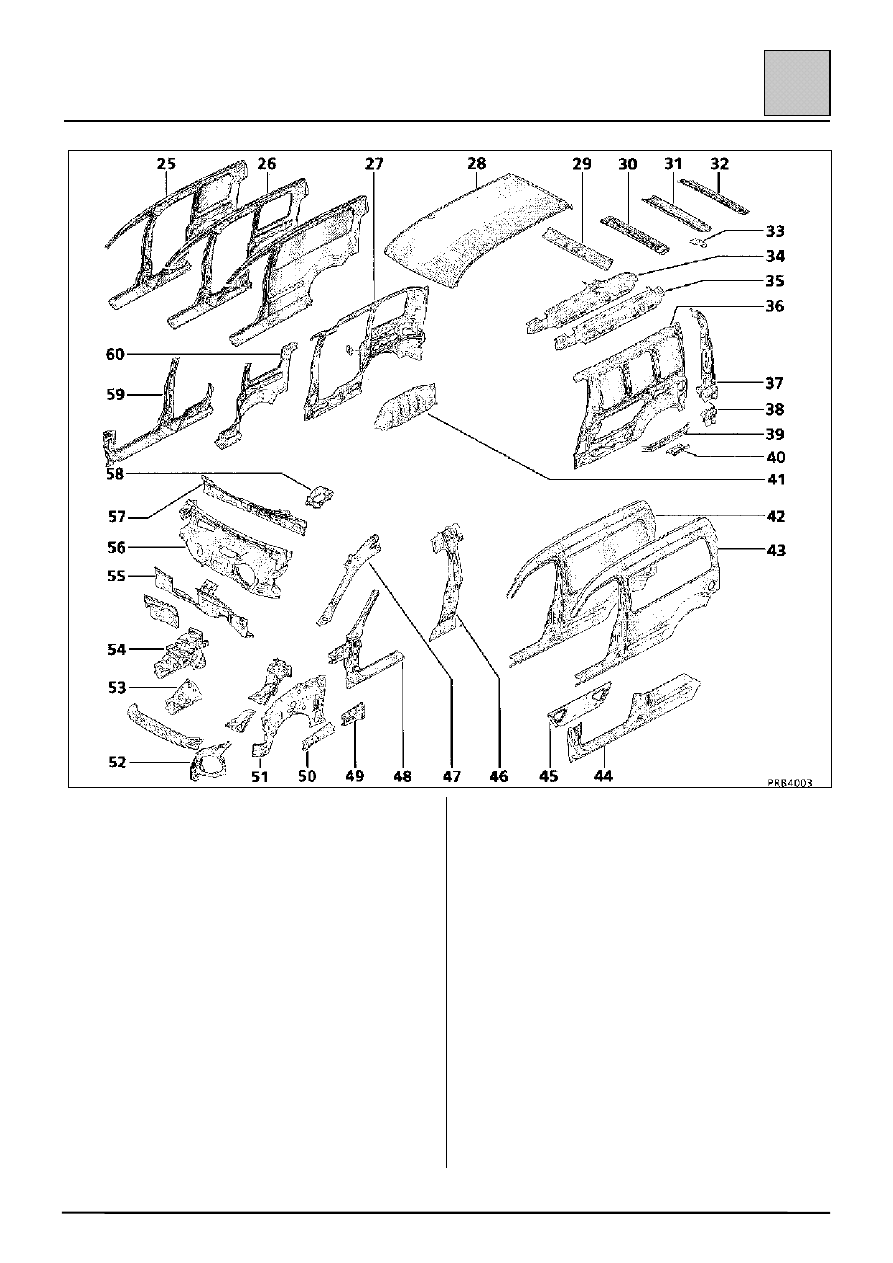

ВЕРХНЕЕ СТРОЕНИЕ КУЗОВА

25 Задняя секция сплошной панели боковины

кузова

26 Задняя секция панели боковины кузова с

окнами

27 Задняя секция внутренней панели боковины

28 Панель крыши

29 Передняя балка крыши

30 Центральная поперечная балка крыши

31 Задняя поперечина крыши кабины с

открывающейся секцией

32 Задняя поперечина крыши кабины без

открывающейся секции

33 Усилитель крепления открывающейся секции

крыши

34 Внутренний продольный профиль края крыши

(с раскрывающейся секцией)

35 Внутренний продольный профиль края крыши

(без раскрывающейся секции)

36 Внутренняя панель боковины

37 Желоб боковой панели (панель крепления

заднего фонаря)

38 Удлинитель панели заднего крыла

39 Элемент жесткости задней панели крыла

40 Скоба усилителя задней панели заднего крыла

41 Внутренняя задняя колесная арка

42 Сплошная боковая панель

43 Боковая панель с окном

44 Нижняя секция левой боковины кузова

45 Усилитель порога

46 Усилитель центральной стойки кузова/стойки

двери

47 Внутренняя панель стойки рамы ветрового

стекла

48 Передняя стойка

49 Усилитель задней части переднего брызговика

50 Усилитель переднего брызговика

51 Передний брызговик

52 Панель крепления блок-фары

53 Передняя часть колесной арки

54 Колесная арка в сборе

55 Стенка ниши воздухозабора

56 Щиток передка

57 Нижняя поперечина рамы ветрового стекла

58 Кронштейн рулевой колонки

59 Центральная стойка/нижняя секция правой

боковины кузова

60 Панель заднего крыла (с оконным проемом)

ОБЩИЕ СВЕДЕНИЯ

Описание частей (вид с разбиением по деталям)

40-14

40

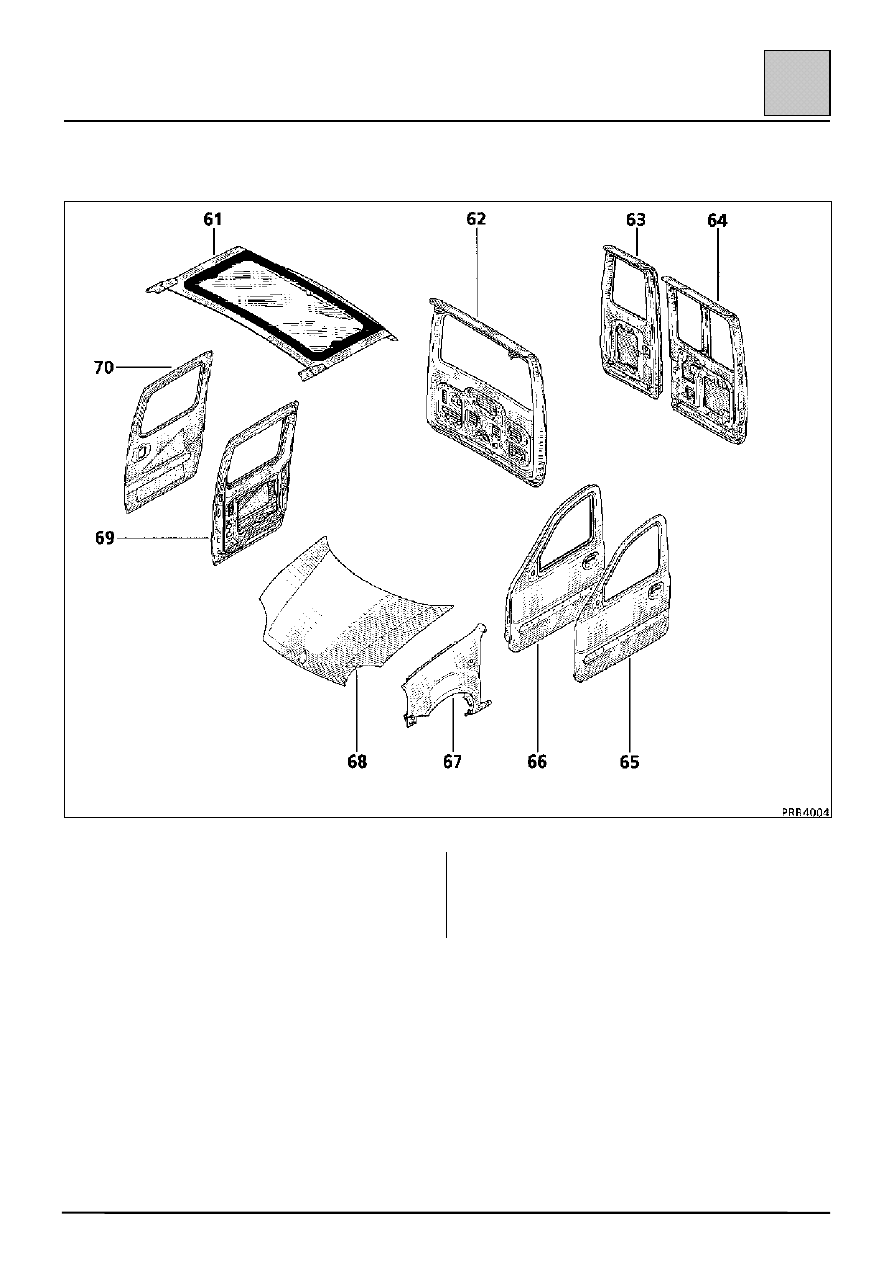

СЪЕМНЫЕ ЭЛЕМЕНТЫ КУЗОВА

61 Люк крыши
62 Подъемная дверь задка
63 Правая распашная дверь задка
64 Левая распашная дверь задка
65 Панель передней двери

66 Передняя дверь
67 Переднее крыло
68 Капот
69 Боковая дверь
70 Панель боковой двери

ОБЩИЕ СВЕДЕНИЯ

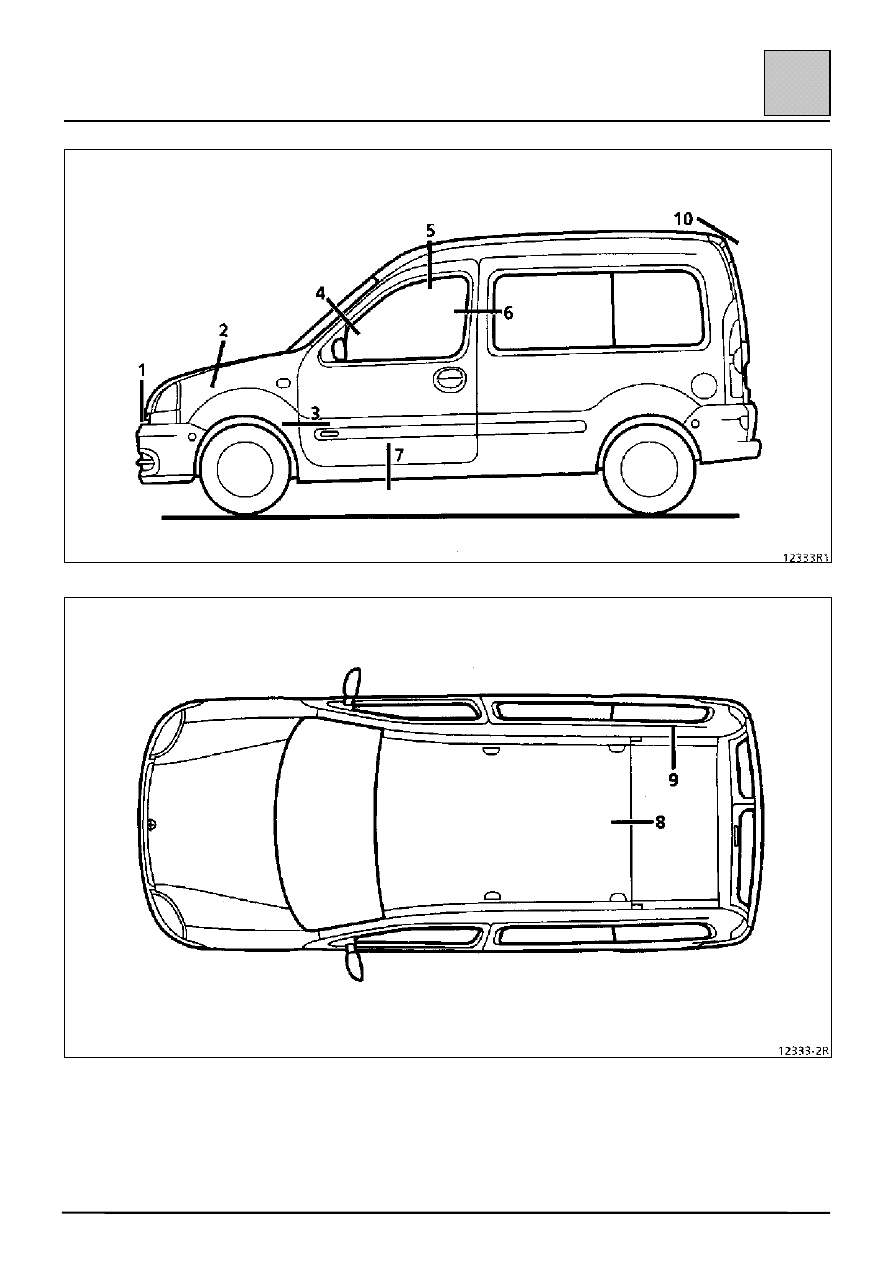

Справочные размеры зазоров между элементами кузова

40-15

40
