МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-26

37

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

B.Vi. 1133

Клиновая вставка для блокировки рычага

переключателя передач в положении

включения первой передачи

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болт клеммового соединения

наконечника с валом управления

2

РЕГУЛИРОВКА

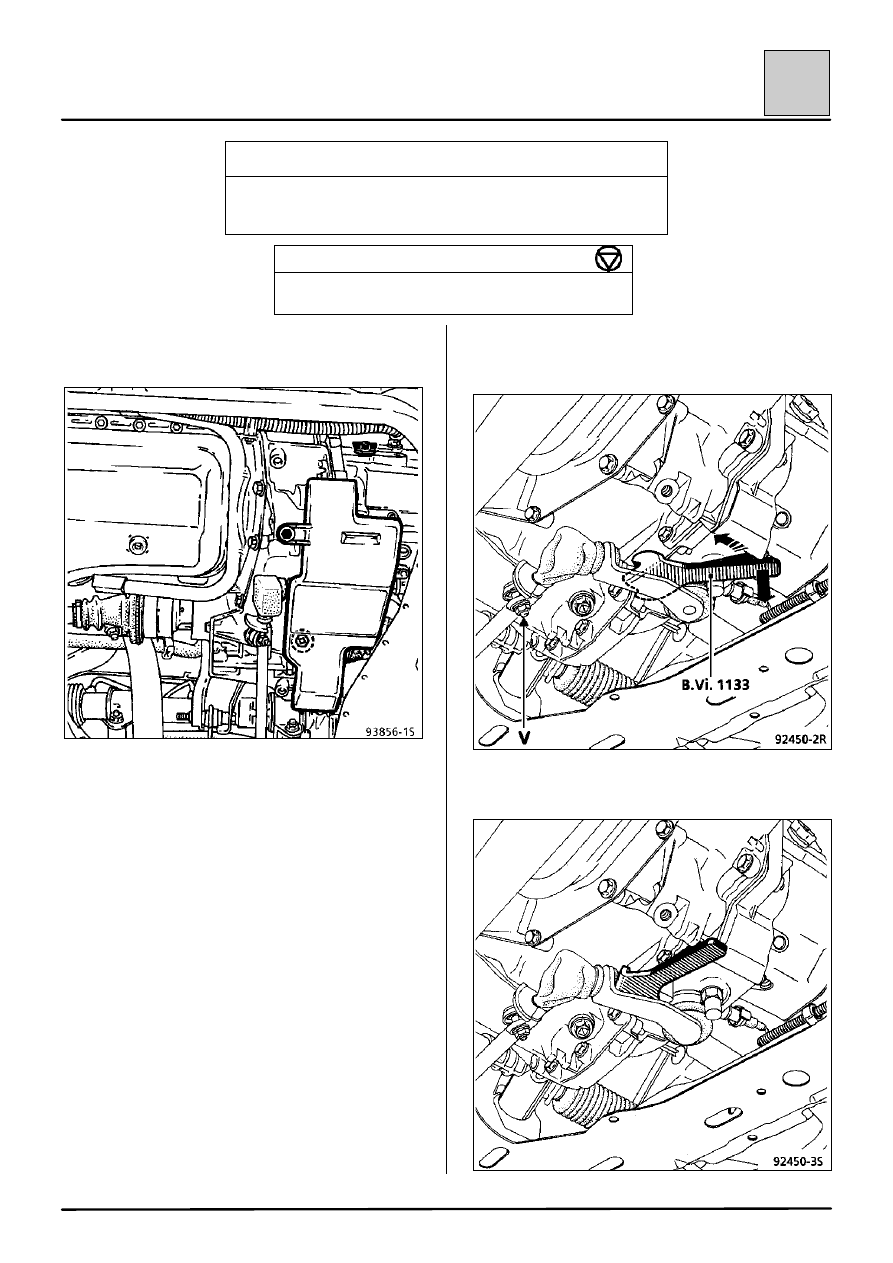

Снимите грязезащитный щиток.

Включите первую передачу.

Ослабьте затяжку болта (V).

Установите вставку B.Vi. 1133 для устранения

зазоров.

В это же время потяните конец вставки вниз и

поверните на угол, примерно равный 45

°°°°, до

касания выступа на картере коробки передач.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-27

37

Прижмите нижний механизм блокировки
включения передачи заднего хода на рычаге
переключения передач к упору на корпусе
механизма управления, расположив щуп
толщиной 9 мм на упоре.

В этом положении затяните болт (V).

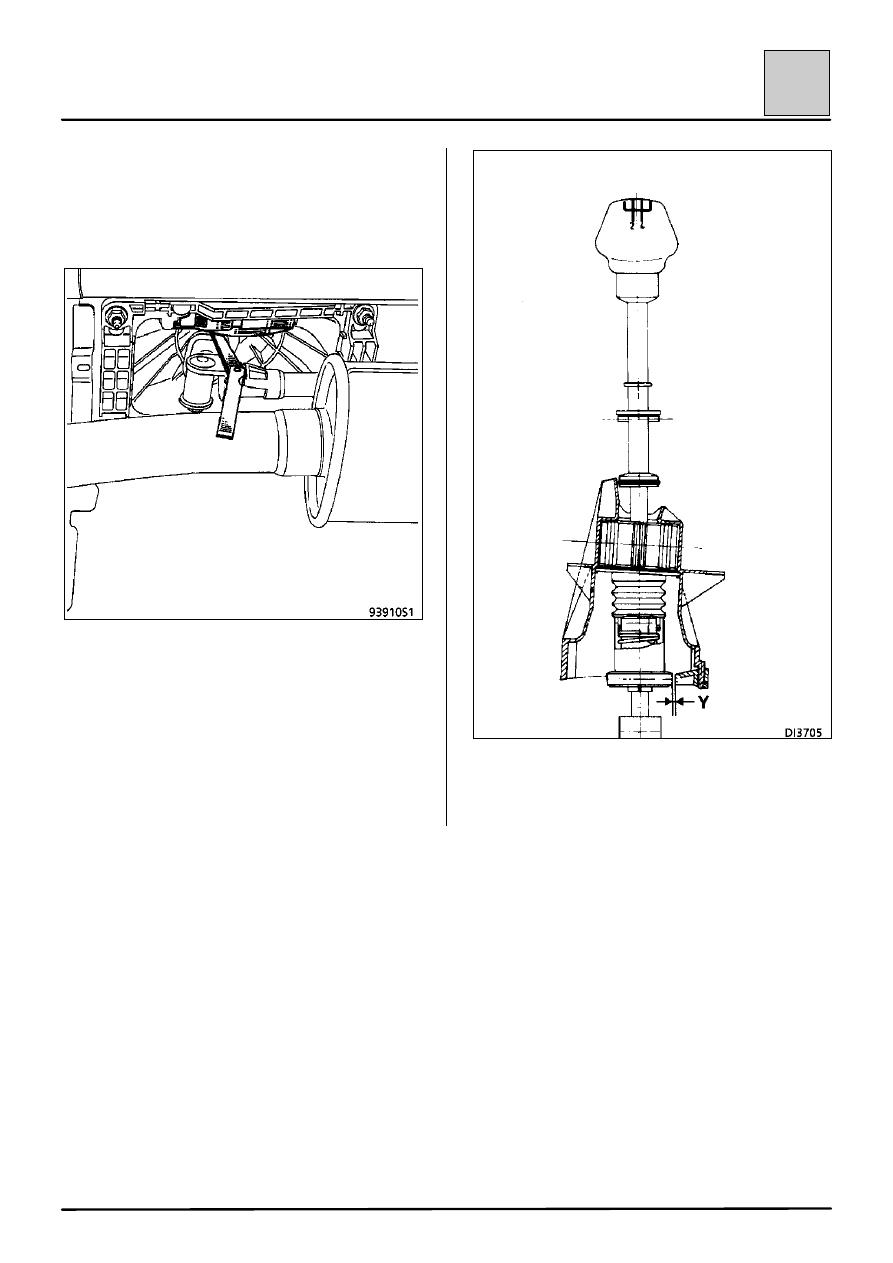

Проверьте полученный зазор (Y), который должен
быть равен 7-10 мм.

Снимите вставку B.Vi. 1133.

Проверьте правильность включения передач.

Установите грязезащитный щиток.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная тормозная система BOSH

38-1

38

Данные автомобили оснащаются четырехканальной антиблокировочной тормозной системой BOSH ABS 5.3
встроенного типа; обычная тормозная система и АБС разделены между собой.

ОСОБЕННОСТИ

Система состоит из четырех датчиков скорости. Каждая ветвь гидропривода связана с датчиком у колеса.
Поэтому тормоза передних колес регулируются отдельно. Однако тормоза задних колес регулируются
одновременно с тормозами передних колес и в соответствии с одним и тем же низкопороговым принципом
регулирования (колесо, которое имеет тенденцию к блокированию, вызывает немедленную регуляцию
тормозных механизмов на обоих колесах моста). Регулятор тормозных сил выполняет свою обычную
функцию.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная тормозная система BOSH

38-2

38

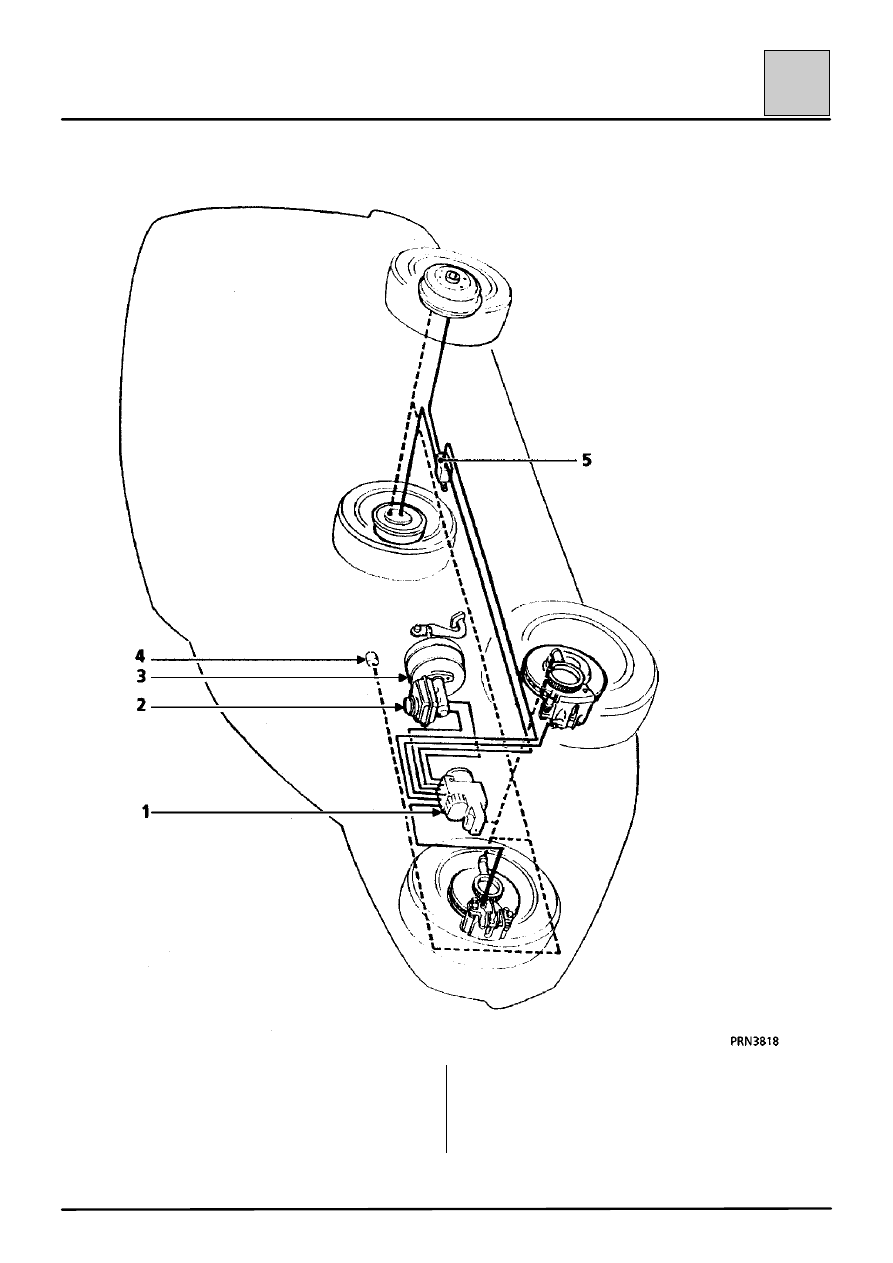

РАСПОЛОЖЕНИЕ УЗЛОВ АБС BOSH

1 Гидравлический блок

2 Главный тормозной цилиндр

3 Вакуумный усилитель тормозов

4 Сигнальная лампа уровня тормозной жидкости

в бачке

5 Регулятор тормозных сил
