МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Идентификация

21-1

21

Все автомобили Kangoo оснащаются коробками передач типа JB.

Руководство по ремонту «B.V.JB.JC» содержит полное описание полного ремонта коробки передач.

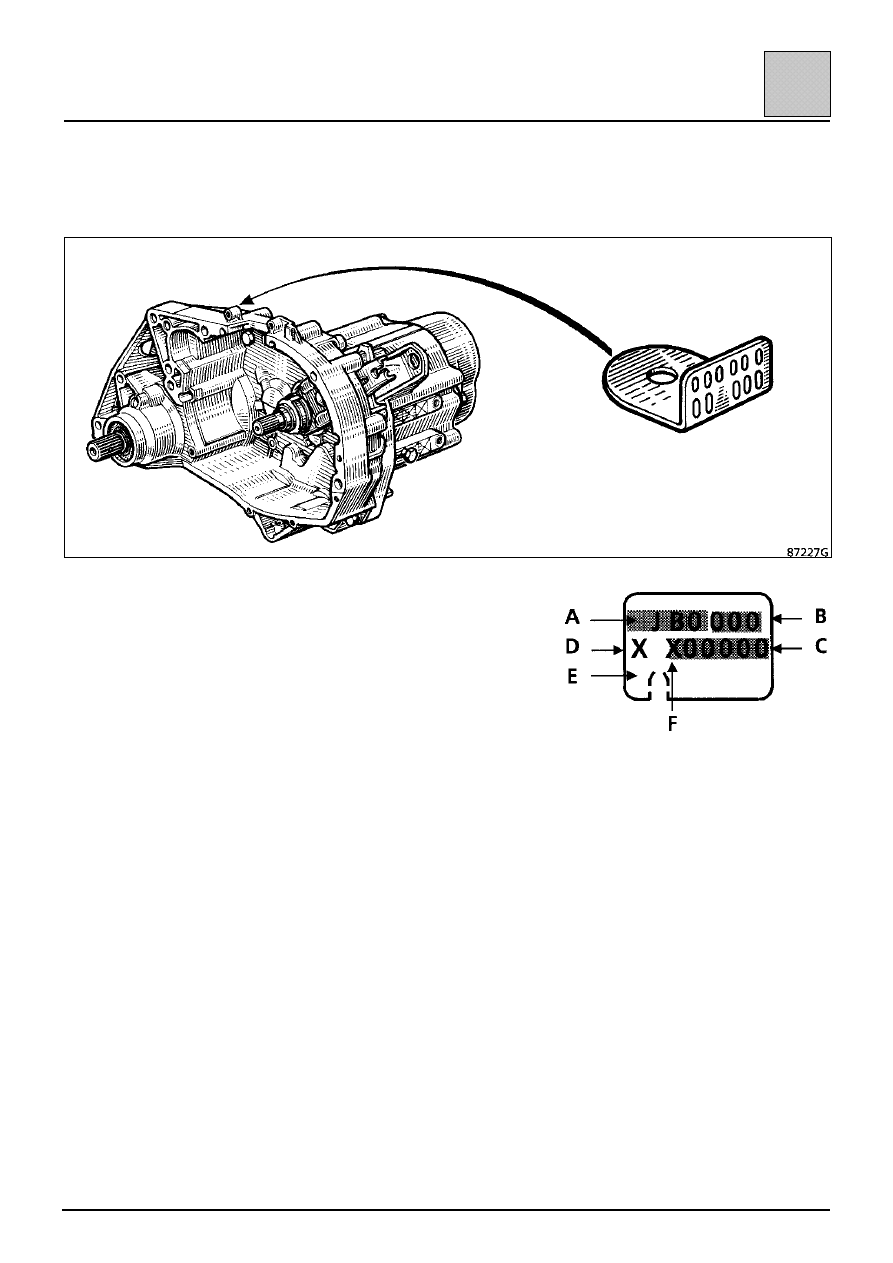

ТАБЛИЧКА ИДЕНТИФИКАЦИОННЫХ ДАННЫХ

А: тип коробки передач
В: индекс коробки передач
С: заводской номер
D: завод-изготовитель
E: вырез, если коробка передач собрана с двигателем типа Е
F: буква, предшествующая всем заводским номерам свыше 999999

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Передаточные отношения

21-2

21

JB1

Индекс Автомобиль

Передаточное

отношение

главной

передачи

Редуктор

привода

спидометра

1-я

передача

2-я

передача

3-я

передача

4-я

передача

5-я

передача

Передача

заднего

хода

906
175

s/K C0D

16
55

39
31

171
172

F/K C0A

14
59

21
19

11
41

21
43

28
39

34
35

39
32

11
39

26

173
174

F/K C0E

16
57

37
33

JB3

Индекс Автомобиль

Передаточное

отношение

главной

передачи

Редуктор

привода

спидометра

1-я

передача

2-я

передача

3-я

передача

4-я

передача

5-я

передача

Передача

заднего

хода

168
169

F/K C0C

14
59

21
19

11
14

21
43

28
39

34
35

39
32

11
39

26

169

для автомобилей, оснащаемых кондиционером воздуха.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Заправочные емкости – Смазочные материалы

21-3

21

ЗАПРАВОЧНЫЕ ЕМКОСТИ (л)

5-ти ступенчатая коробка передач

JB1

3,4

JB3

3,4

Класс вязкости масла

TRX 75W 80W

ПРОВЕРКА УРОВНЯ

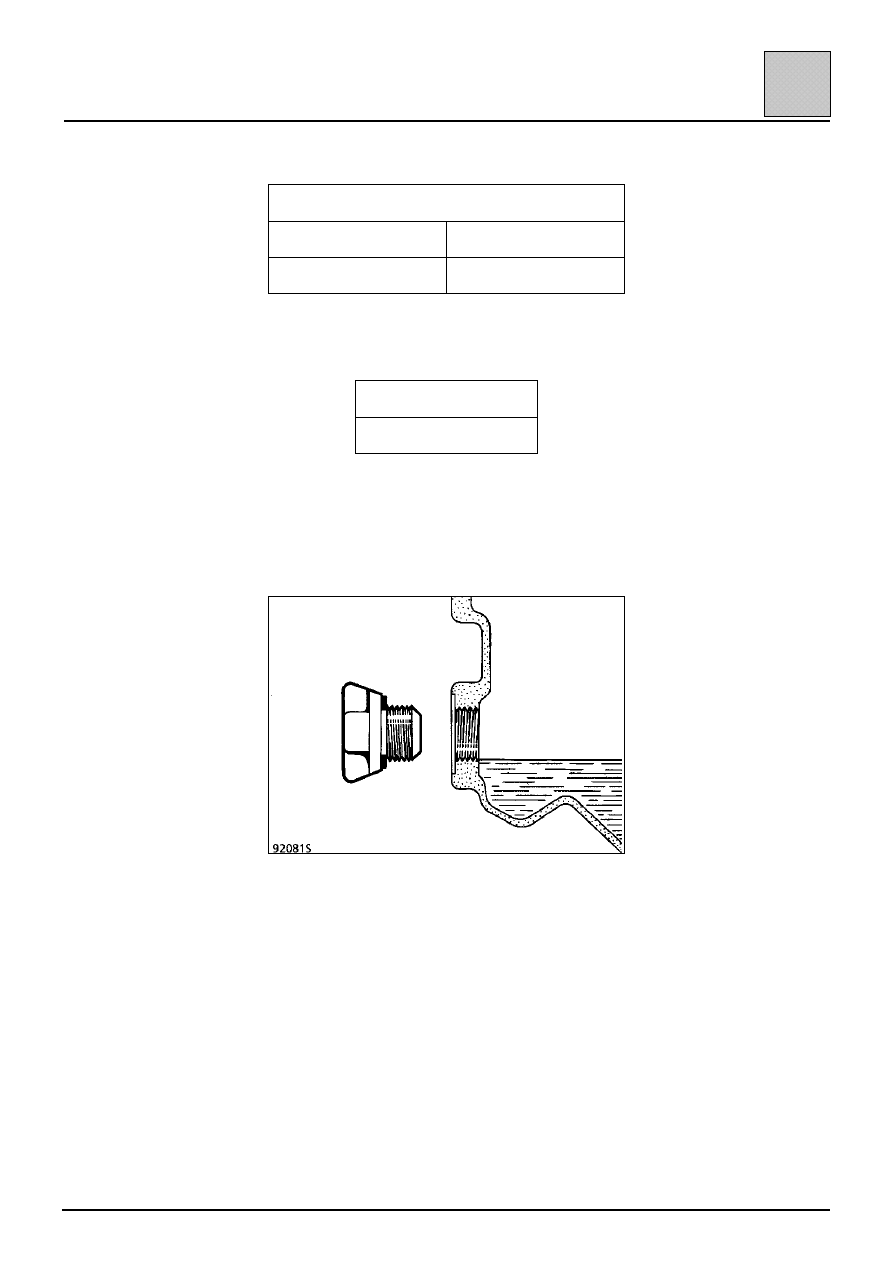

Заправка до начала вытекания масла из
отверстия.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Эксплуатационные материалы

21-4

21

ТИП МАТЕРИАЛА РАСФАСОВКА КАТАЛОЖНЫЙ

НОМЕР

МЕСТО ПРИМЕНЕНИЯ

MOLYKOTE BR2

банка, 1 кг

77 01 421 145

Шлицы правого приводного вала

Опора вилки выключения сцепления
Направляющая втулка упорного
выжимного подшипника
Рабочие поверхности вилки
выключения сцепления

LOCTITE 518

шприц, 24 мл

77 01 421 162

Поверхности разъема картера

RHODORSEAL 5661
Например:
CAF 4/60 THIXO

тюбик, 100 г

77 01 404 452

Резьбовые пробки и резьбовые концы датчиков
Крышки подшипников
Концы упругих штифтов приводных валов

LOCTITE-
FRENBLOCK
(клей-герметик)

флакон, 24 мл

77 01 394 071

Гайки первичного и вторичного валов
Неподвижная шестерня и ступица синхронизатора
пятой передачи
Шип привода механизма блокировки
дифференциала

Периодически заменяемые детали

После снятия должны заменяться:
– манжеты,
– уплотнительные кольца,
– направляющая втулка упорного выжимного

подшипника,

– гайки первичного и вторичного валов,
– ведущая шестерня редуктора привода

спидометра и ее вал,

– ведущая шестерня привода спидометра,
– упругие штифты приводных валов,
– подшипники шестерен.

"

"
#

"

"
$

%

Сцепление
