ТОПЛИВНЫЙ БАК

Топливный бак

19-18

19

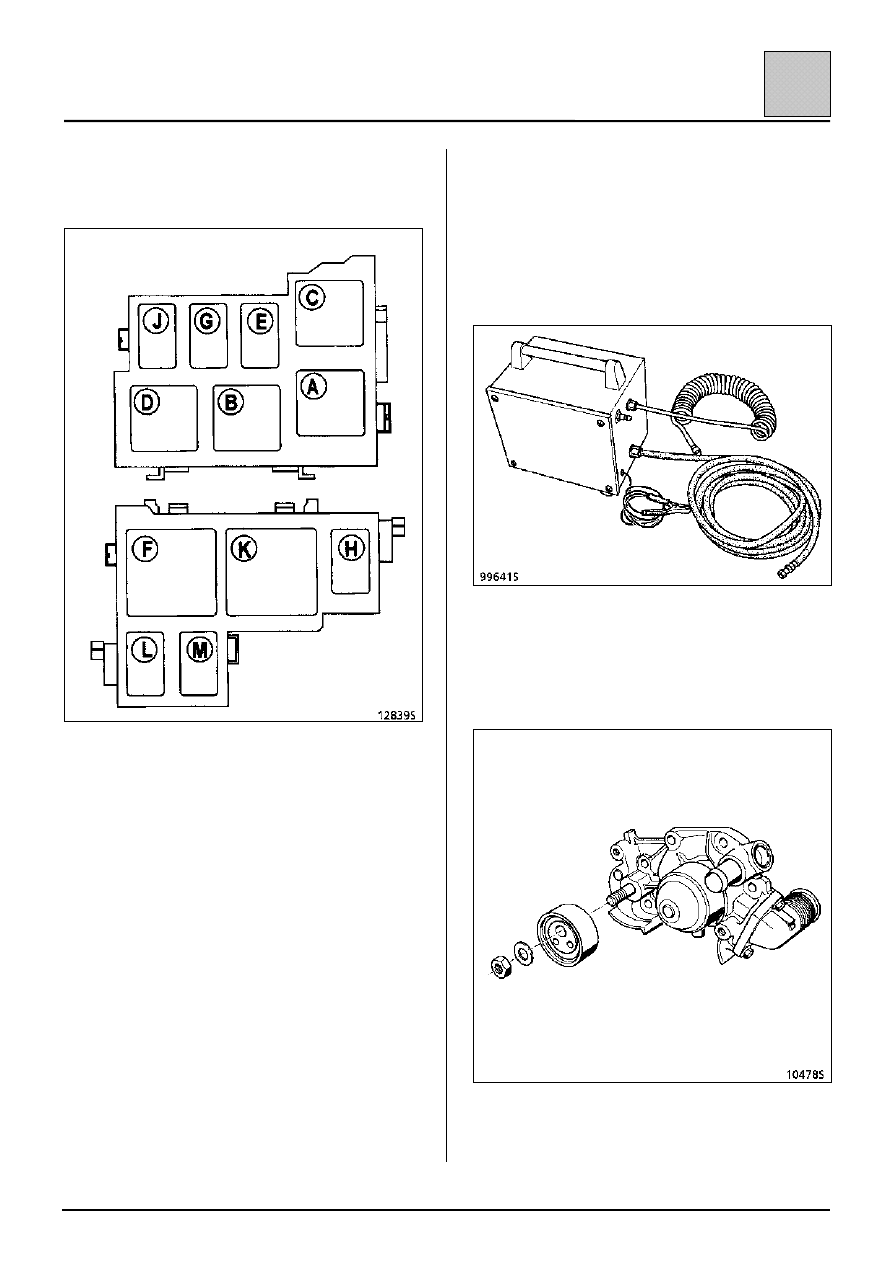

В моторном отсеке отключите реле топливного

насоса (К), расположенное в коммутационном

блоке моторного отсека.

Перемкните контакты 3 и 5 на коммутационном

блоке и сливайте бензин до тех пор, пока он не

начнет вытекать с перебоями.

Отсоедините перемычку.

Отключите реле.

Отсоедините аккумуляторную батарею.

ОПОРОЖНЕНИЕ ТОПЛИВНОГО БАКА

(дизельный двигатель)

Вследствие отсутствия электрического топливного

насоса на автомобилях с дизельным двигателем

для слива топлива из бака приходится

использовать внешний насос.

Например, используйте пневматический насос

фирмы INTAIRCO (см. каталог ОБОРУДОВАНИЕ).

Снимите стальную заглушку, закрывающую доступ

к узлу насос-датчик уровня топлива.

Снимите фиксатор соединения (если он имеется).

Разъедините быстроразъемное соединение (1) с

помощью щипцов Mot. 1265.

Подключите резиновый шланг насоса к

выходному штуцеру (А).

Слейте топливо из бака.

ТОПЛИВНЫЙ БАК

Топливный бак

19-19

19

СНЯТИЕ ТОПЛИВНОГО БАКА (для бензина или
дизтоплива)

Отсоедините аккумуляторную батарею.

Автомобиль установлен для подъема на
двухстоечном подъемнике.

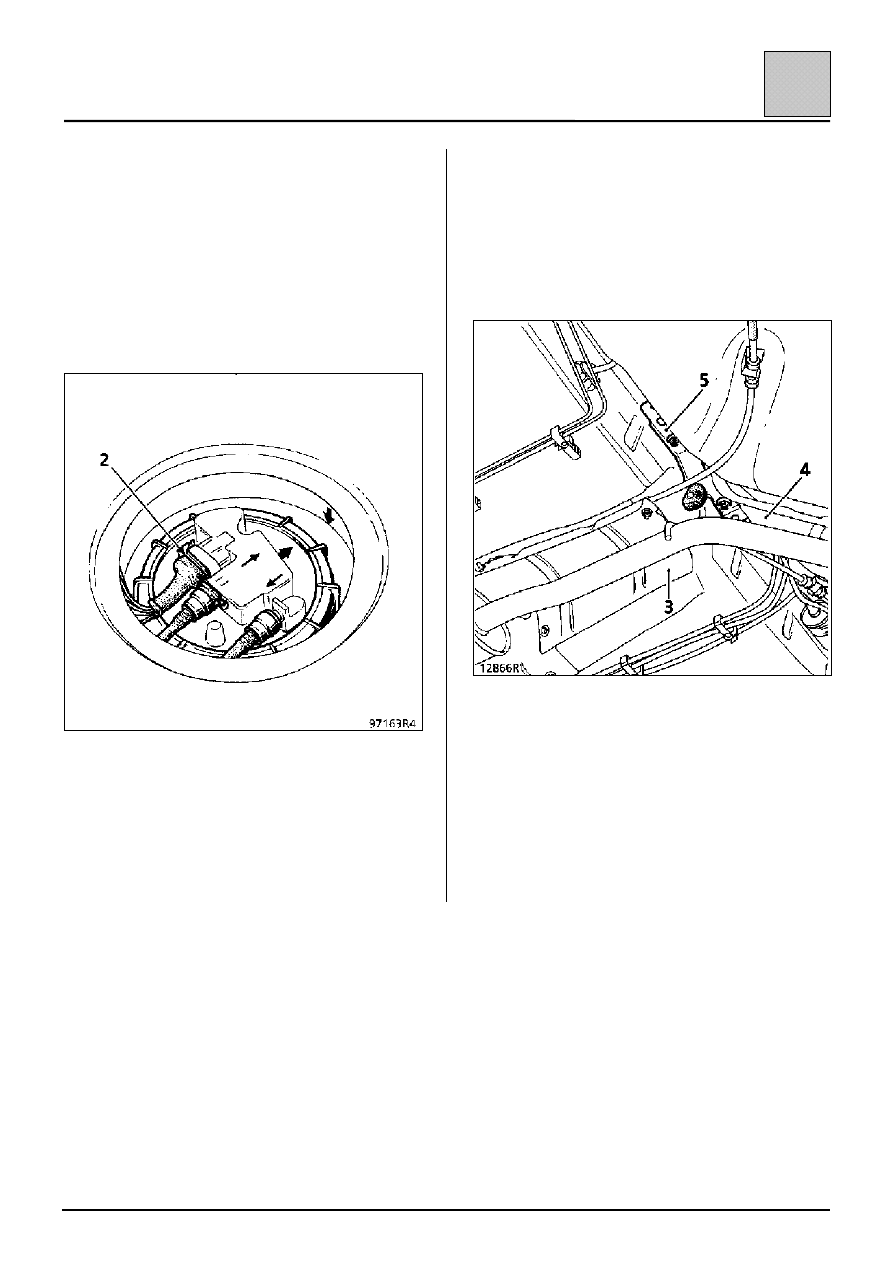

Отсоедините электрический разъем (2) и
быстроразъемные соединения с помощью щипцов
Mot. 1265 или Mot. 1265-01.

Поднимите автомобиль.

Отсоедините трубу каталитического
нейтрализатора от приемной трубы.

Снимите кронштейн крепления трубопровода
системы выпуска отработавших газов,
расположенный посередине днища автомобиля.

Отсоедините топливный фильтр.

Снимите теплоотражающие щитки (3) и (4),
расположенные снизу топливного бака и тросов
привода стояночного тормоза.

Снимите кронштейн (5) крепления трубопровода
системы выпуска отработавших газов.

Отведите трубопровод системы выпуска
отработавших газов в правую сторону
автомобиля.

ТОПЛИВНЫЙ БАК

Топливный бак

19-20

19

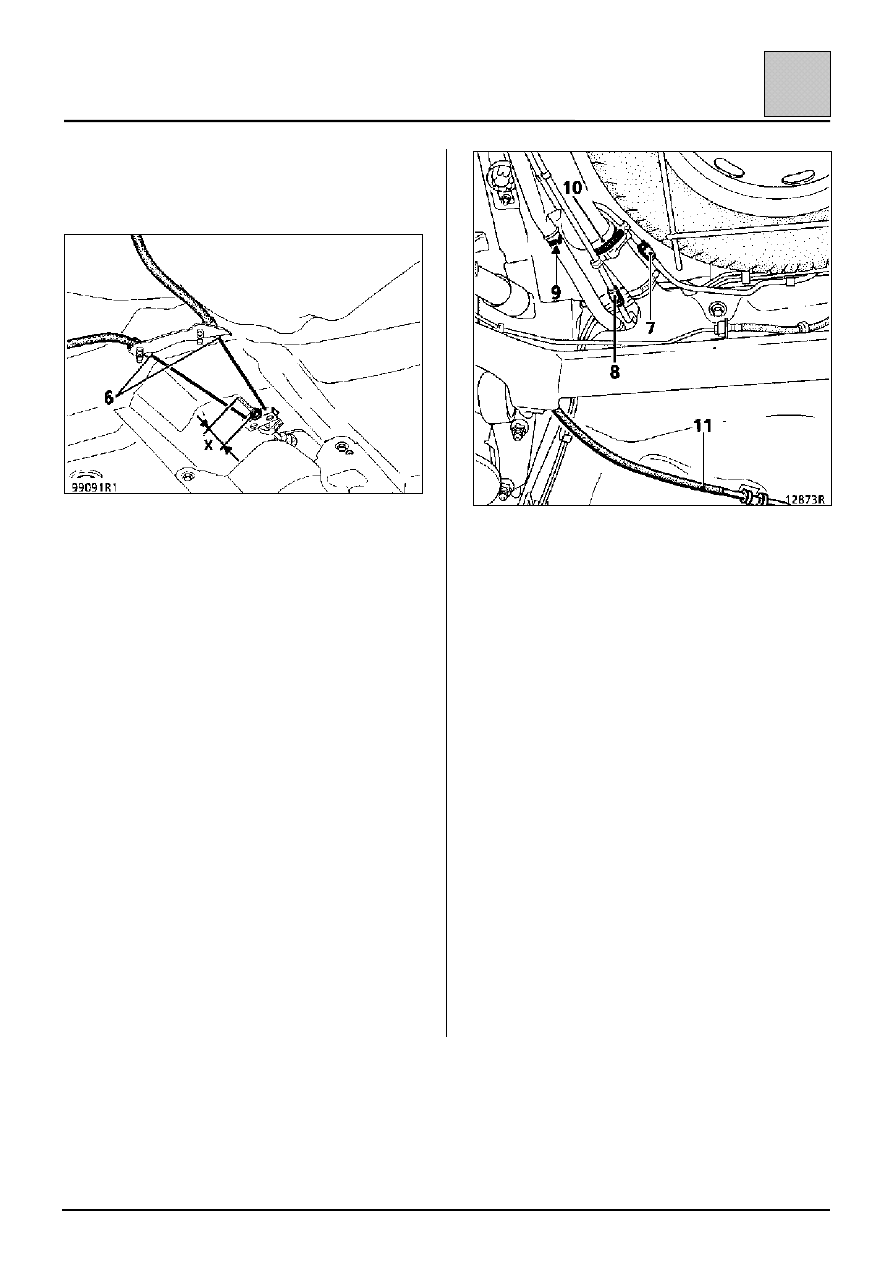

Замерьте размер «Х», перед тем, как ослабить
затяжку гаек натяжного устройства стояночного
тормоза.

Ослабьте натяжение тросов, создаваемое
натяжным устройством настолько, чтобы было
возможно освободить правый и левый тросы
(осторожно извлеките пластмассовые фиксаторы
оболочки тросов (6)).

Отсоедините быстроразъемные соединения (7) и
(8) с помощью щипцов Mot. 1265.

Отсоедините трубопровод (9).

Отсоедините топливный бак от наливной
горловины (10).

Освободите тросы (11) привода стояночного
тормоза от пружинных фиксаторов снизу днища
топливного бака.

Освободите трубопроводы гидравлического
привода тормозной системы от пружинных
фиксаторов на боковой стенке топливного бака.

На топливном баке освободите топливные
трубопроводы от пружинных фиксаторов.

Установите домкрат под топливный бак.

Выверните четыре болта крепления топливного
бака.

Наклоните топливный бак немного вперед и
снимите его.

УСТАНОВКА

Произведите установку в порядке, обратном
снятию.

Будьте осторожны, чтобы не помять
трубопроводы (во избежание появления течи).

Установите вручную быстроразъемные
соединения и убедитесь в их надежном
соединении.

Обеспечьте правильную установку
теплоотражающих щитков.

ТОПЛИВНЫЙ БАК

Топливный бак

19-21

19

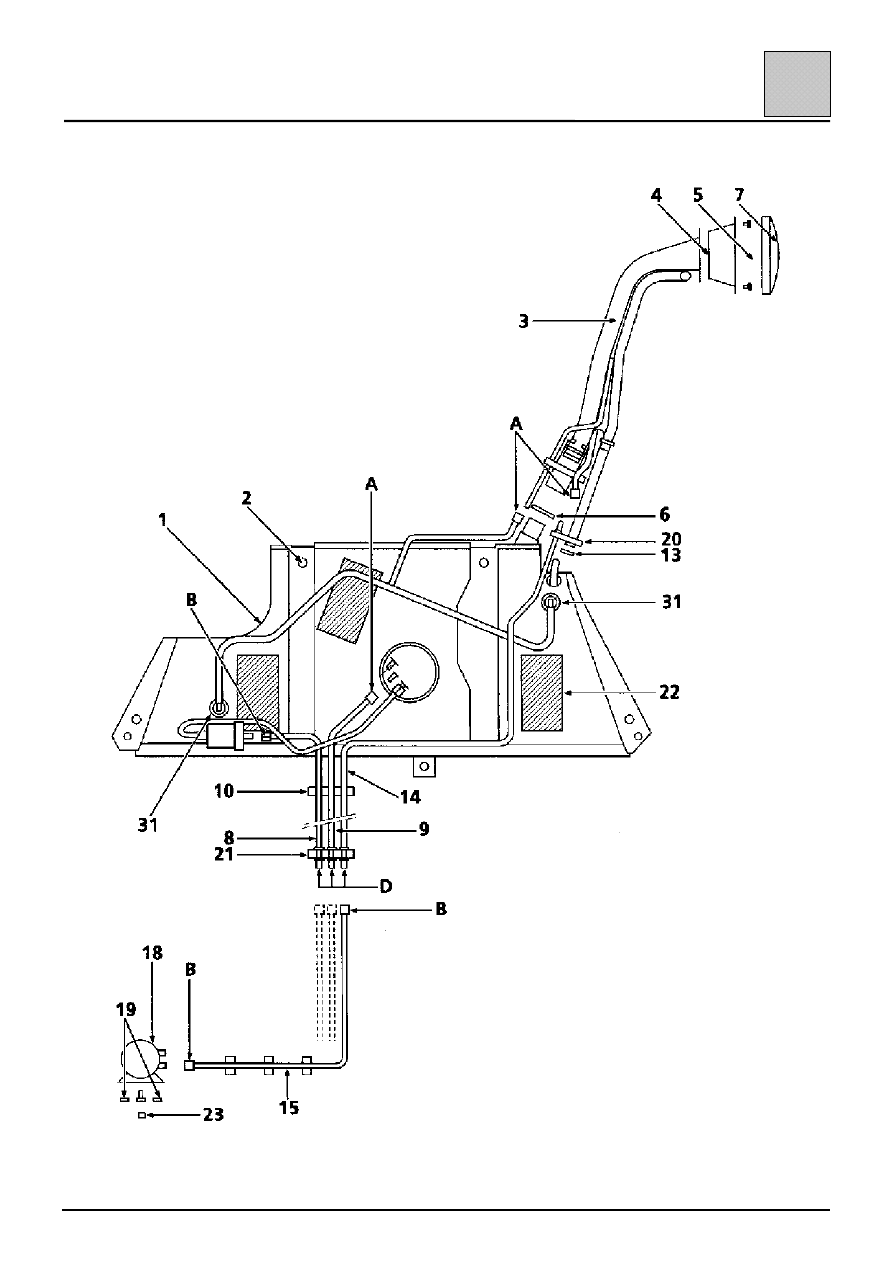

Бензиновый бак первого поколения

13039R
