ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

ТНВД

13-40

13

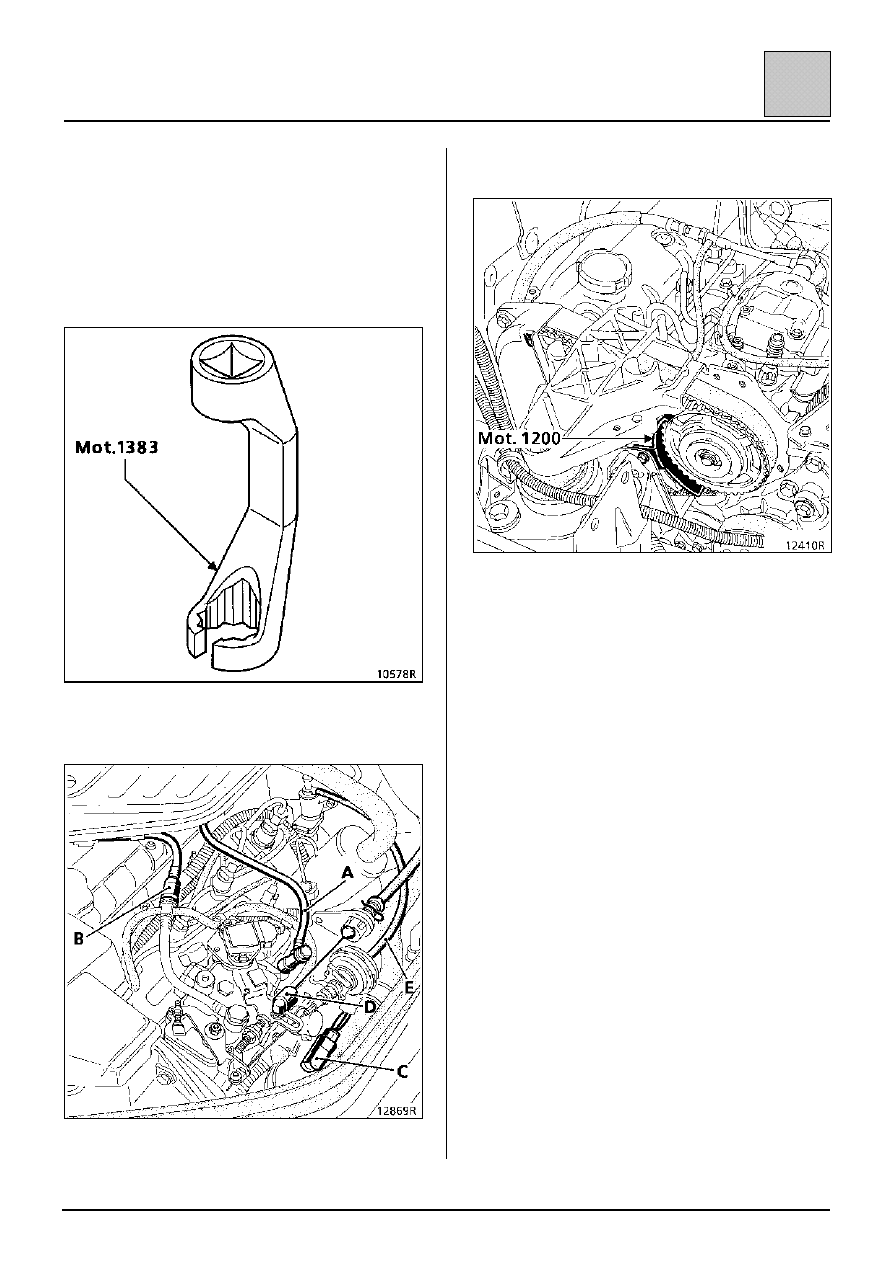

Снимите:

– трубопровод подачи топлива (А);

– трубопровод возврата топлива (В);

– разъем насоса (С);

– трос привода управления подачей топлива (D);

– вакуумный шланг (Е), подсоединенный к

пневмоприводу ускоренного холостого хода;

– трубопроводы высокого давления с помощью

приспособления Mot. 1383;

– болт крепления заднего кронштейна.

Установите приспособление Mot. 1200 или
Mot. 1317 для фиксации шкива насоса.

Отверните:

– три болта крепления насоса с помощью

крестообразной отвертки через отверстия в
шкиве RAM;

– центральную гайку, крепящую шкив RAM на

вале насоса.

Отверните полностью поочередно центральную

гайку и три болта крепления насоса.

Извлеките насос.

УСТАНОВКА

Тщательно очистите вал насоса от смазки,

используя для этого растворитель.

Установите насос на место.

Затяните с рекомендованным моментом три

болта крепления насоса.

Произведите предварительную затяжку
центральной гайки с моментом 2 даН

⋅⋅⋅⋅м.

ВАЖНОЕ ЗАМЕЧАНИЕ: следует всегда

выполнять предварительную затяжку;

окончательная затяжка центральной гайки
выполняется с моментом 4,5 даН

⋅⋅⋅⋅м.

Установите начальный угол опережения впрыска
(см. главу «Установка начального угла
опережения впрыска»).

Выполните остальные операции по установке в

порядке, обратном снятию.

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Установка шкива ТНВД

13-41

13

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1054

Фиксатор ВМТ

Mot. 1079

Комплект инструментов для регулировки
насоса LUCAS

Mot. 1200
Mot. 1317

Приспособление для фиксации шкива
ТНВД

Mot. 1358
Mot. 1359

Набор инструментов для выполнения
работ со шкивом RAM (с высокоточной
регулировкой углового положения)

Моменты затяжки (даН

⋅⋅⋅⋅м)

Гайка крепления шкива RAM (для
блокировки в отрегулированном
положении)

9

ВНИМАНИЕ. Коленчатый вал можно
проворачивать только по направлению его
вращения и только вращением переднего колеса,
предварительно включив пятую передачу; если вы
случайно повернете коленчатый вал в обратном
направлении, то повторите процедуру проверки
или регулировки положения шкива.

ПРОВЕРКА УСТАНОВКИ НАЧАЛЬНОГО УГЛА
ОПЕРЕЖЕНИЯ ВПРЫСКА ТНВД,
ОСНАЩЕННЫХ ШКИВОМ RAM

Проверните на два оборота коленчатый вал по
направлению вращения (вращая переднее
колесо, и включив пятую передачу).

Снимите заглушку, закрывающую доступ к
расположенному на крышке насоса каналу
регулировки.

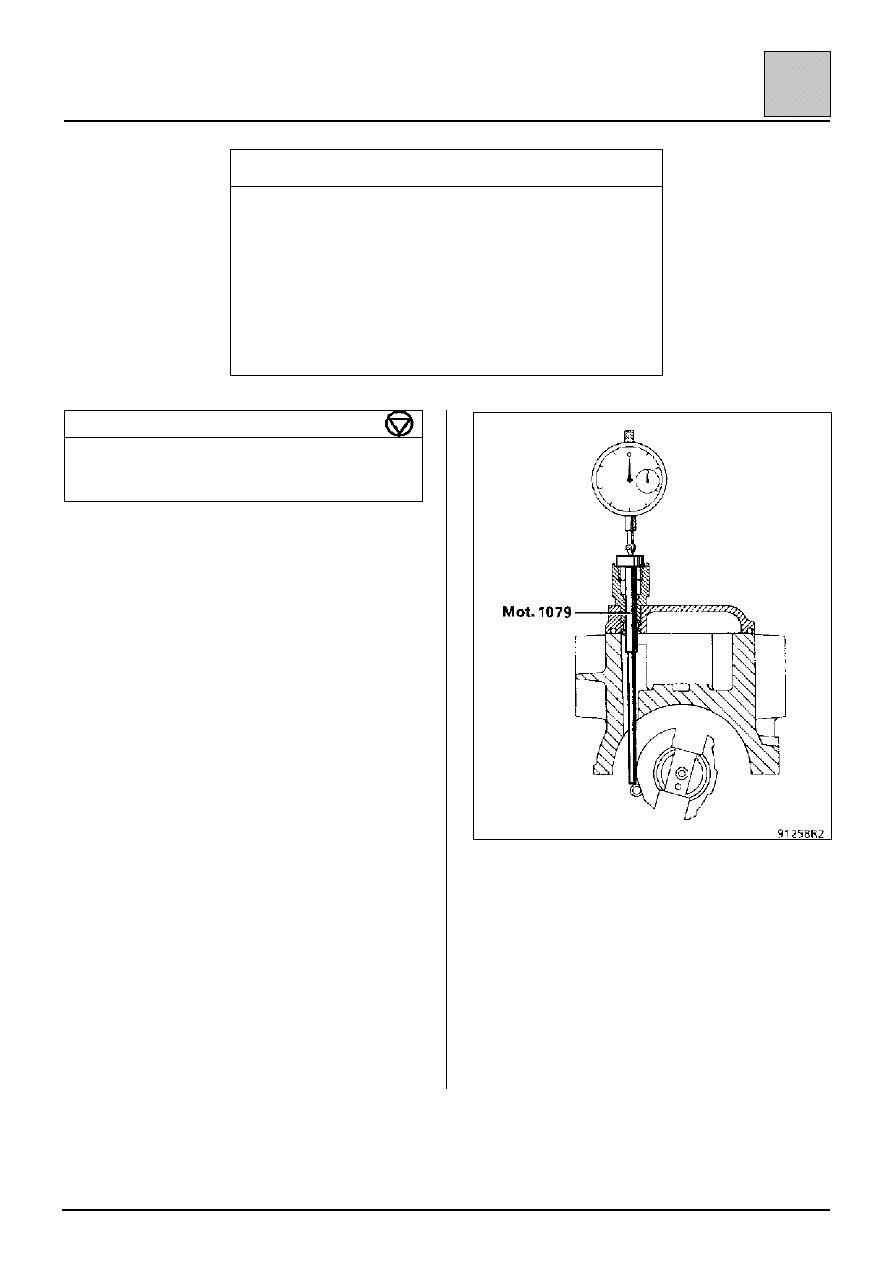

Установите приспособление Mot. 1079 и стрелку
индикатора на ноль, так чтобы удлинитель ножки
индикатора коснулся кулачка насоса в нерабочем
положении (для этого поверните немного
коленвал по направлению вращения).

ПРИМЕЧАНИЕ. Для обеспечения точности
измерений и достаточного хода ножки индикатора
рекомендуется устанавливать ножку индикатора
на опорную оправку с предварительным натягом,
равным 1 мм, и в этом положении зафиксируйте
индикатор, установив его стрелку на ноль.

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Установка шкива ТНВД

13-42

13

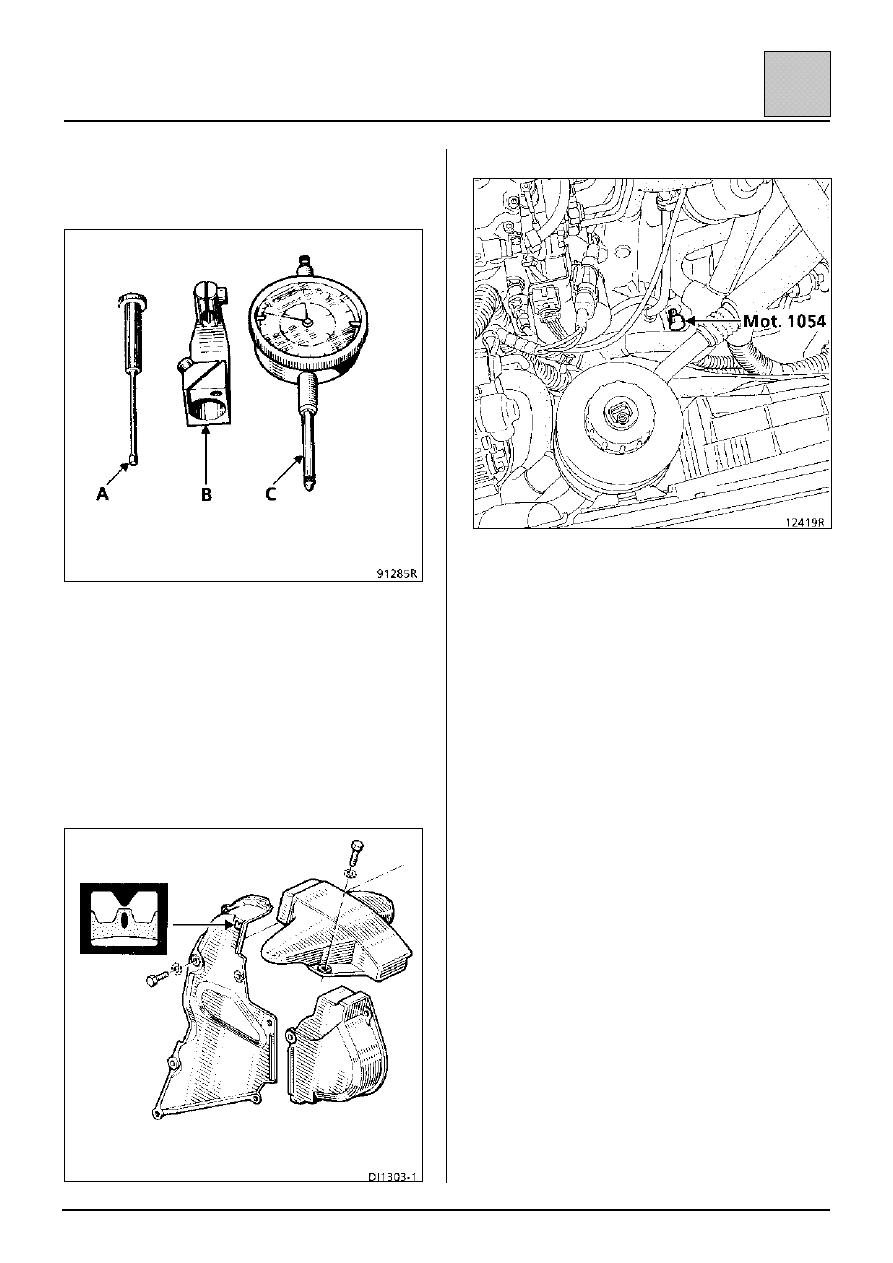

Состав приспособления Mot. 1079

А удлинитель ножки индикатора

В опора индикатора

С индикатор со шкалой измерений до 30 мм

Заблокируйте коленчатый вал фиксатором

Mot. 1054, для этого:
– проворачивайте коленчатый вал по направле-

нию вращения (по часовой стрелке, если

смотреть со стороны привода газораспре-

делительного механизма);

– следя при этом через отверстие люка в

верхней крышке привода газораспредели-

тельного механизма за появлением метки на

зубчатом шкиве распределительного вала;

– за пол-зуба до совмещения метки на зубчатом

шкиве распределительного вала с установоч-

ным выступом люка прекратите вращать

коленчатый вал;

– вставьте фиксатор Mot. 1054;

– продолжайте давить на фиксатор;
– медленно проверните коленчатый вал до

момента, когда фиксатор войдет в паз на

коленчатом вале;

– с помощью индикатора стрелочного типа

проверьте величину хода плунжера насоса;

– величина указана на пластинке, закрепленной

на рычаге нагрузки;

– если значения не совпадают, измените

положение шкива (см. ниже).

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Установка шкива ТНВД

13-43

13

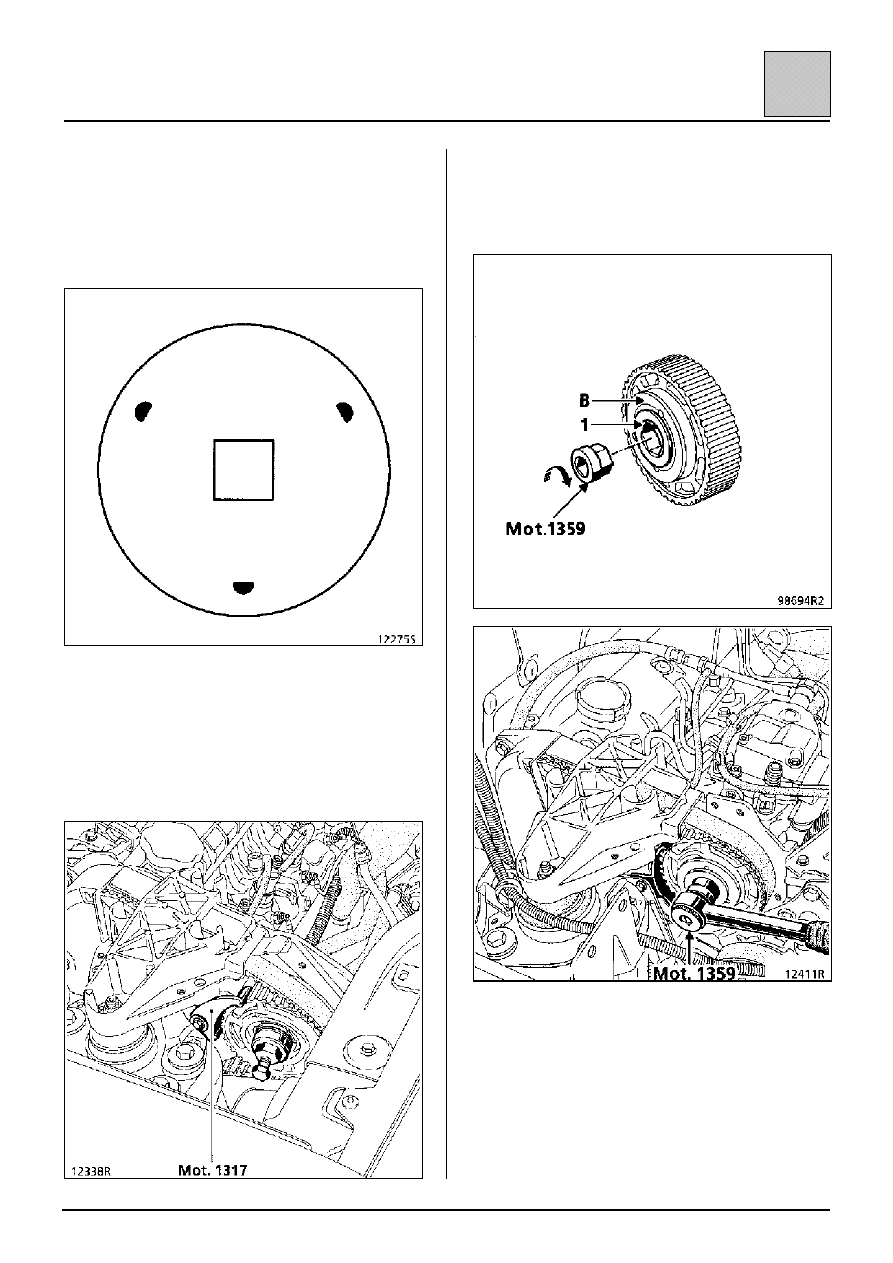

ДОРАБОТКА ПРИСПОСОБЛЕНИЯ Mot. 1358

Для регулировки положения шкивов HTD2 следует
обязательно выполнить эту доработку.

Укоротите на 1,5 мм все три лапки
приспособления.

УСТАНОВКА НАЧАЛЬНОГО УГЛА
ОПЕРЕЖЕНИЯ ВПРЫСКА НА ТНВД СО
ШКИВОМ RAM

Снимите кожух шкива RAM.

Установите приспособление для блокировки
шкива Mot. 1317 или Mot. 1200.

ВНИМАНИЕ: используя приспособление
Mot. 1359, немного ослабьте затяжку болта (1)
(будьте осторожны: левая резьба), чтобы
можно было провернуть фланец (В).
