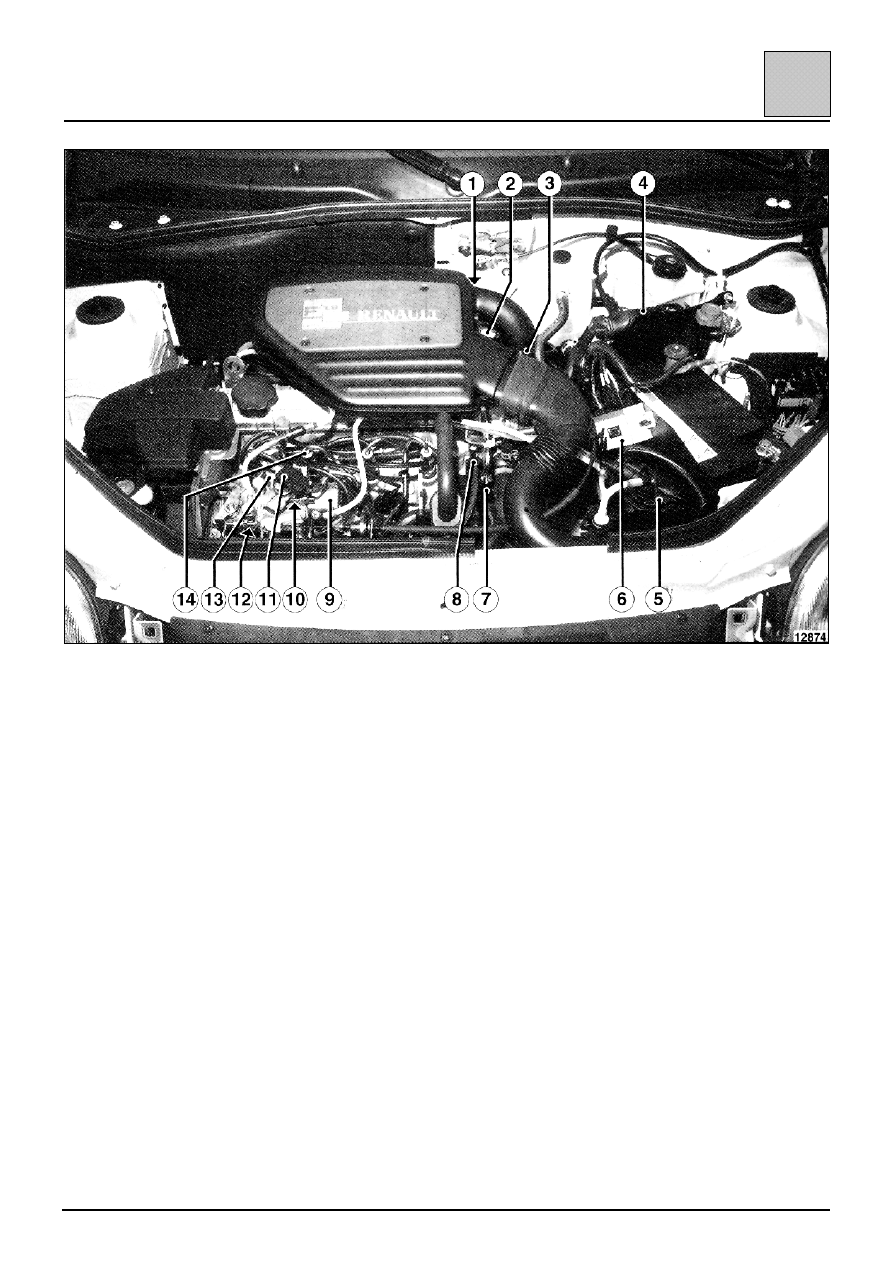

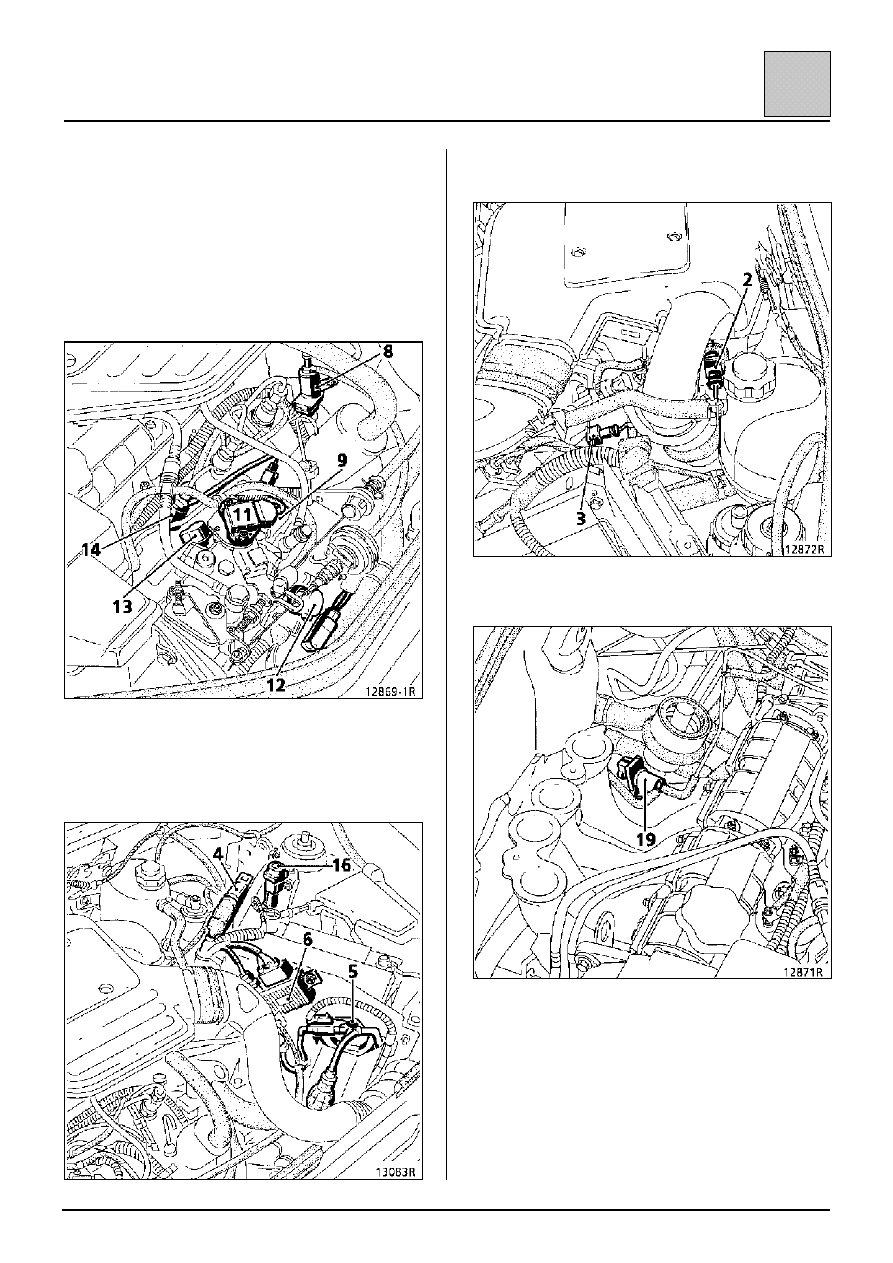

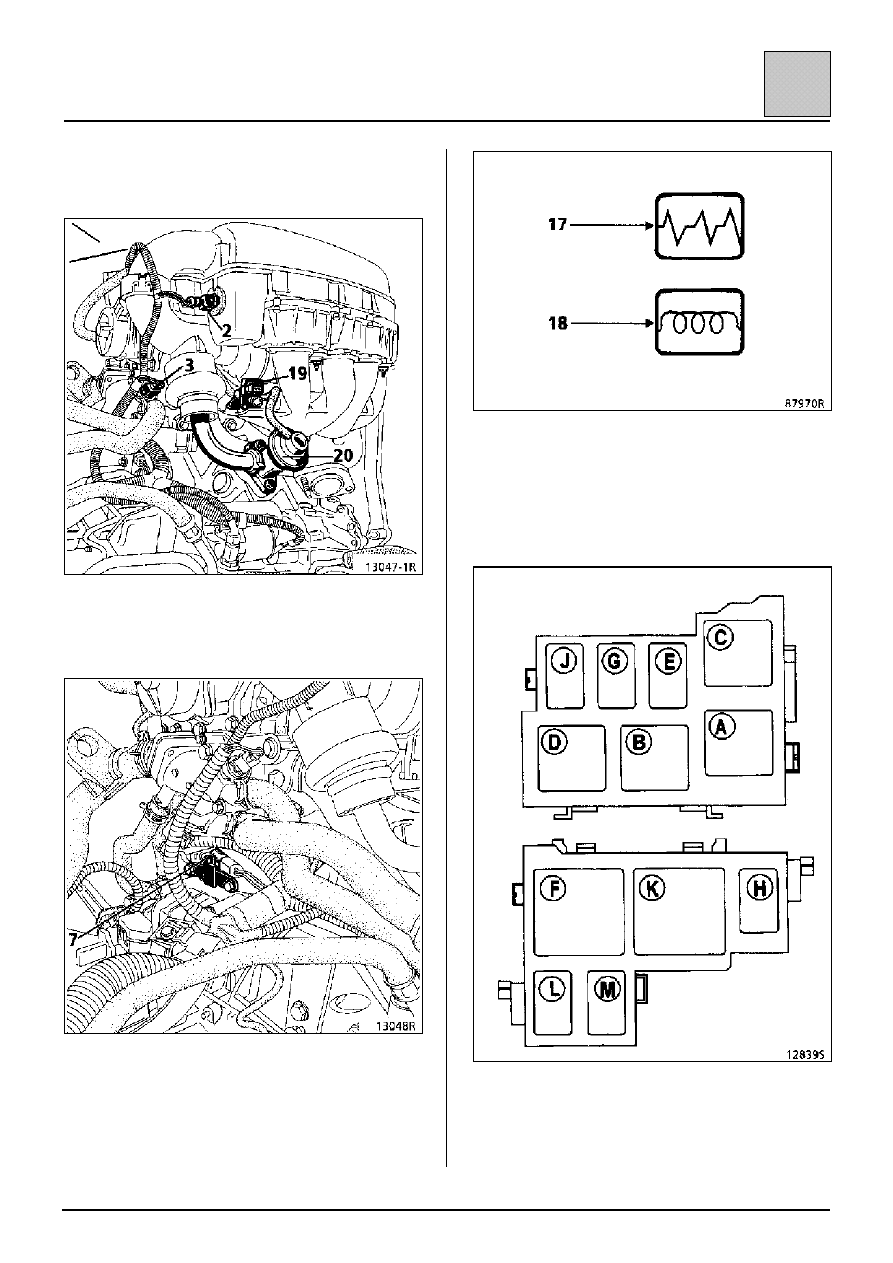

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Расположение элементов

13-16

13

1 Электромагнитный клапан системы

рециркуляции отработавших газов

2 Датчик температуры воздуха (белый разъем)
3 Датчик температуры охлаждающей жидкости

(белый разъем)

4 Компьютер впрыска дизельного двигателя
5 Топливный фильтр
6 Блок реле свечей предпускового и

последующего подогрева

7 Датчик ВМТ
8 Электромагнитный клапан ускоренного

холостого хода

9 Отсечной электромагнитный

клапан/кодированный электромагнитный
клапан

10 Цифровой ТНВД DPC
11 Потенциометр нагрузки
12 Электромагнитный клапан опережения

впрыска

13 Высотный корректор
14 Форсунка со встроенным датчиком подъема

иглы

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Расположение элементов

13-17

13

12 Электромагнитный клапан опережения

впрыска

14 Форсунка со встроенным датчиком подъема

иглы

13 Высотный корректор
11 Потенциометр нагрузки
9 Отсечной электромагнитный

клапан/кодированный электромагнитный
клапан

8 Электромагнитный клапан холостого хода

6 Блок реле свечей предпускового и

последующего подогрева

5 Топливный фильтр
16 Инерционный выключатель
4 Компьютер впрыска

3 Датчик температуры охлаждающей жидкости
2 Датчик температуры воздуха

19 Электромагнитный клапан системы

рециркуляции отработавших газов

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Расположение элементов

13-18

13

20 Пневмоклапан системы рециркуляции

отработавших газов

7 Датчик частоты вращения коленчатого вала

двигателя

17 Сигнальная лампа отказа системы впрыска

дизельного двигателя

18 Сигнальная лампа системы предварительного

подогрева
Зажигается при установке ключа в
выключателе зажигания в положении «М» на
время предварительного подогрева

С Реле электрического насоса усилителя

рулевого управления

H Реле высотного корректора
L Реле блокировки впрыска
M Реле подогрева дизельного топлива

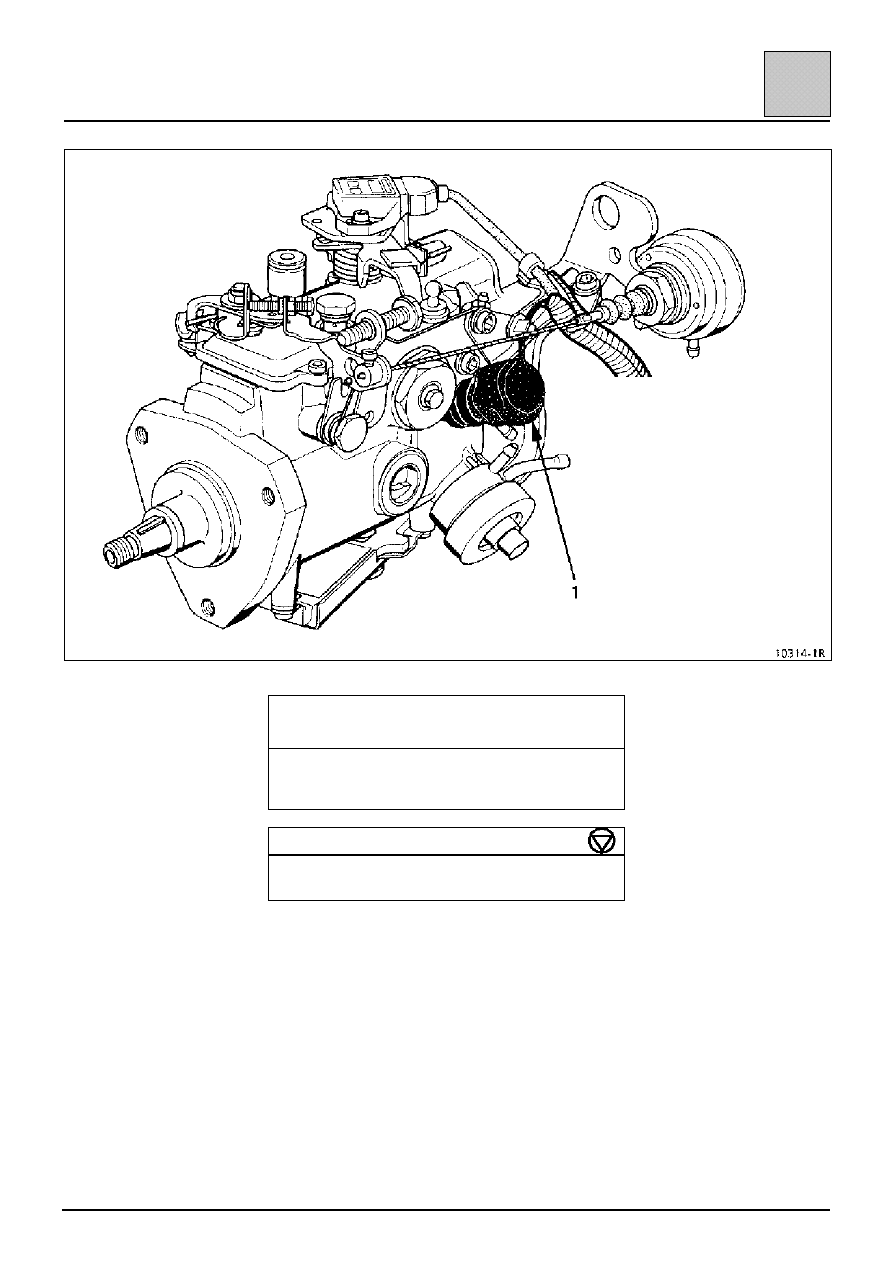

ДИЗЕЛЬНОЕ ОБОРУДОВАНИЕ

Электромагнитный клапан опережения впрыска (1)

13-19

13

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ

ИНСТРУМЕНТ

Mot. 997-01 Инструмент для снятия форсунки

и электромагнитного клапана
опережения впрыска

Моменты затяжки (даН

⋅⋅⋅⋅м)

Электромагнитный клапан опережения
впрыска

3

СНЯТИЕ

Отсоедините электрический разъем от насоса.

Отсоедините от 10-контактного разъема насоса
наконечники двух проводов электромагнитного
клапана опережения впрыска.
