ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Силовой агрегат

10-12

10

Двигатель D7F

Снимите:
– гайку крепления кронштейна маятниковой

подвески коробки передач, затем, с помощью
бронзовой выколотки выбейте штифт
крепления опоры маятниковой подвески;

– болты крепления кронштейна маятниковой

подвески к двигателю.

Опустите подъемник до соприкосновения колес
тележки с полом.

Отверните четыре болта крепления подрамника.

Снимите силовой агрегат, подняв кузов вверх.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Силовой агрегат

10-13

10

Двигатель D7F

УСТАНОВКА (Особенности)

Используйте приспособление T. Av. 1233-01, чтобы правильно расположить силовой агрегат относительно
кузова.

Проведите установку в порядке, обратном снятию.

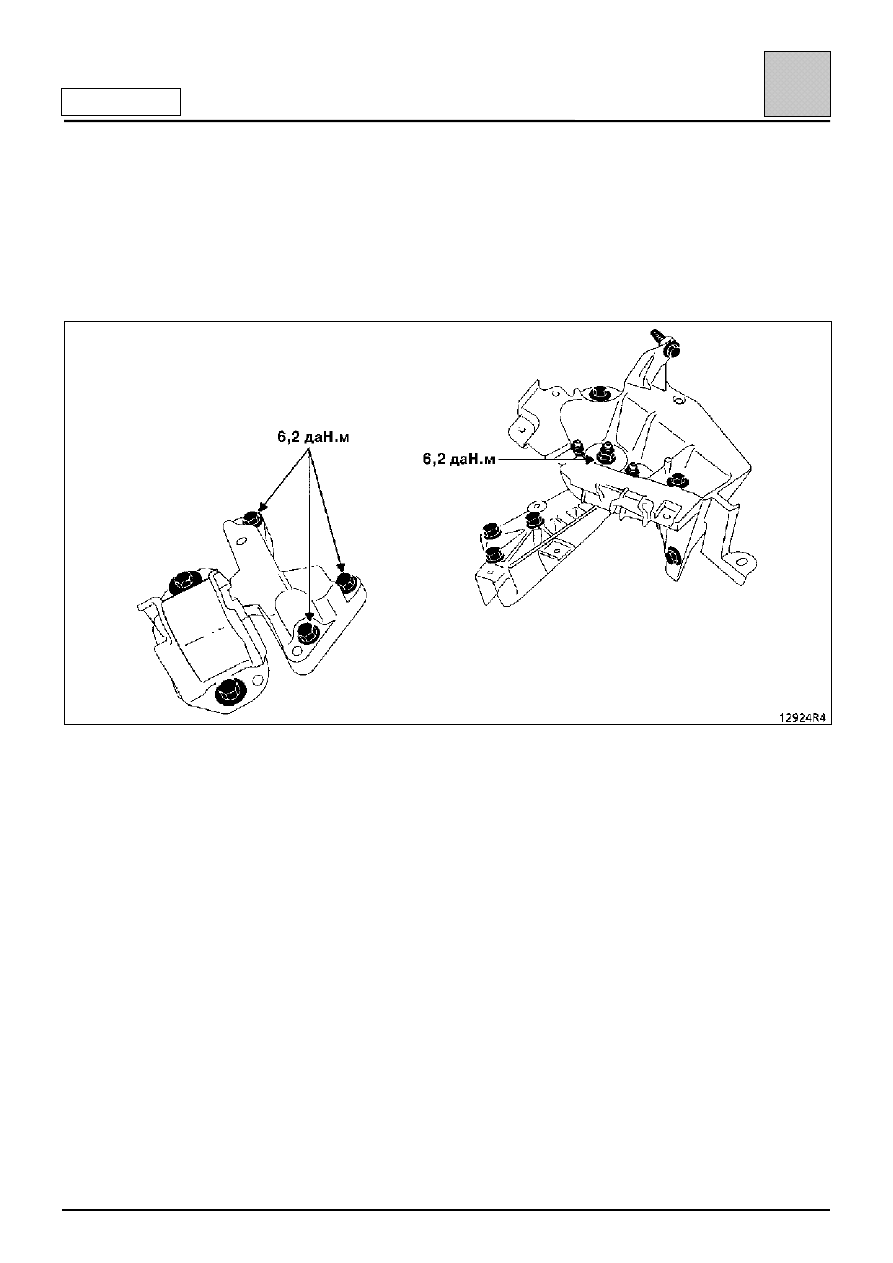

Затяните болты и гайки крепления кронштейнов маятниковой подвески с рекомендованным моментом.

Заложите в отверстия для упругих штифтов приводного вала состав RHODORSEAL 5661.

Нажмите несколько раз на педаль тормоза для приведения поршней тормозных механизмов в рабочее
положение.

Выполните:
– заправку маслом коробки передач (если это необходимо);
– заправку маслом двигателя (если это необходимо);
– заполнение охлаждающей жидкостью и удаление воздуха из системы охлаждения (см. главу 19).

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Силовой агрегат

10-14

10

Двигатель E7J

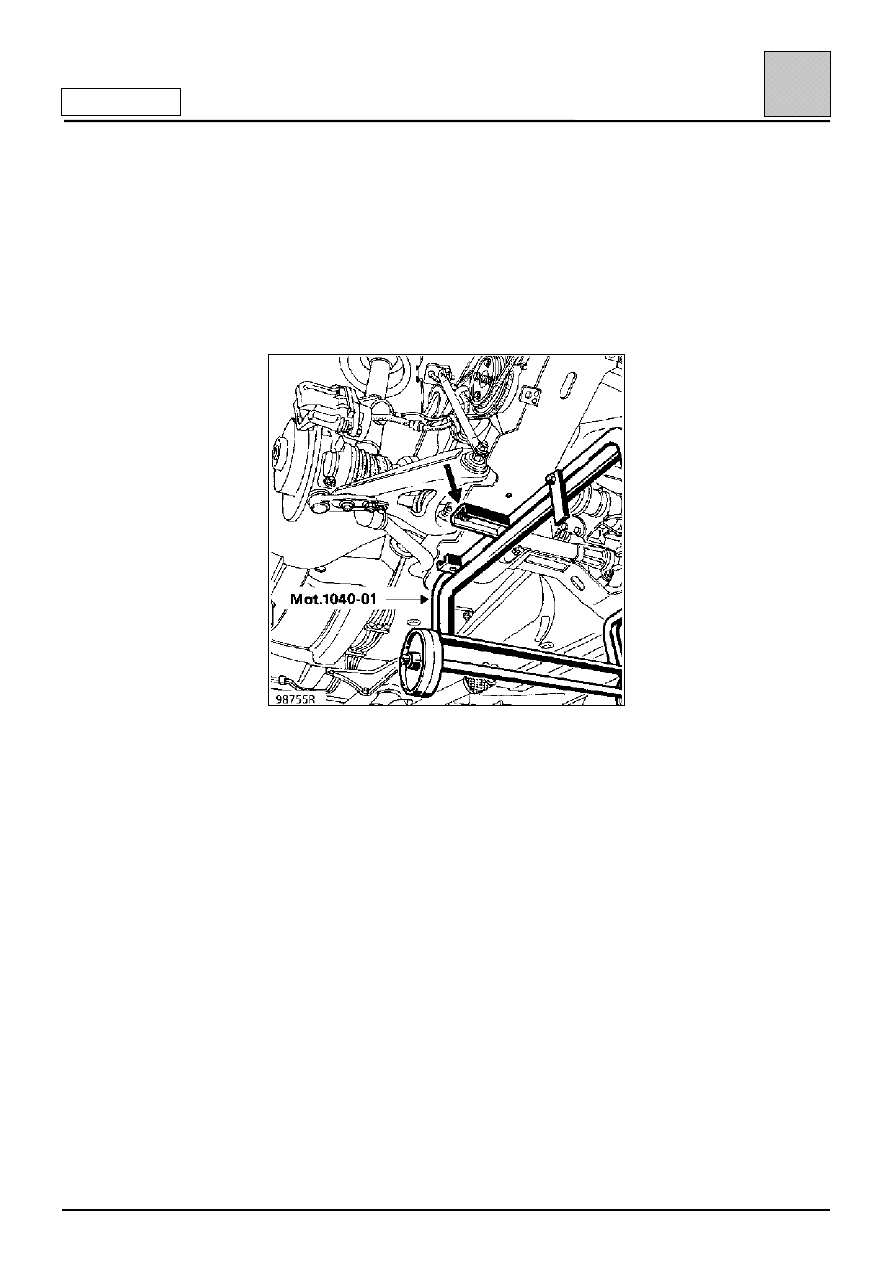

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1040-01

Тележка для снятия и установки
силового агрегата

Mot 1159

Приспособление для фиксации
двигателя на подрамнике

Mot. 1202
Mot. 1448

Щипцы для упругих хомутов

Mot. 1311-06

Приспособление для снятия
топливопроводов

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты переднего крепления
подрамника

6,2

Болты заднего крепления подрамника

10,5

Болты крепления на двигатели
верхнего кронштейна передней правой
опоры маятниковой подвески
двигателя

6,2

Гайка крепления верхнего кронштейна
передней правой опоры маятниковой
подвески двигателя

4,4

Гайка крепления подушки опоры на
переднем левом кронштейне лонжерона

6,2

Болты крепления амортизаторной
стойки клеммного соединения

18

Болт крепления плавающей скобы
тормоза

4

Болт клеммного соединения вилки
карданного шарнира рулевого вала

3

Болты крепления колеса

9

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Снимите аккумуляторную батарею.

Слейте:
– охлаждающую жидкость из системы

охлаждения, отсоединив отводящий шланг от
радиатора;

– масло из коробки передач и двигателя, если

это необходимо.

Снимите:
– капот двигателя;
– передние колеса;
– соединительную тягу между подрамником и

кузовом;

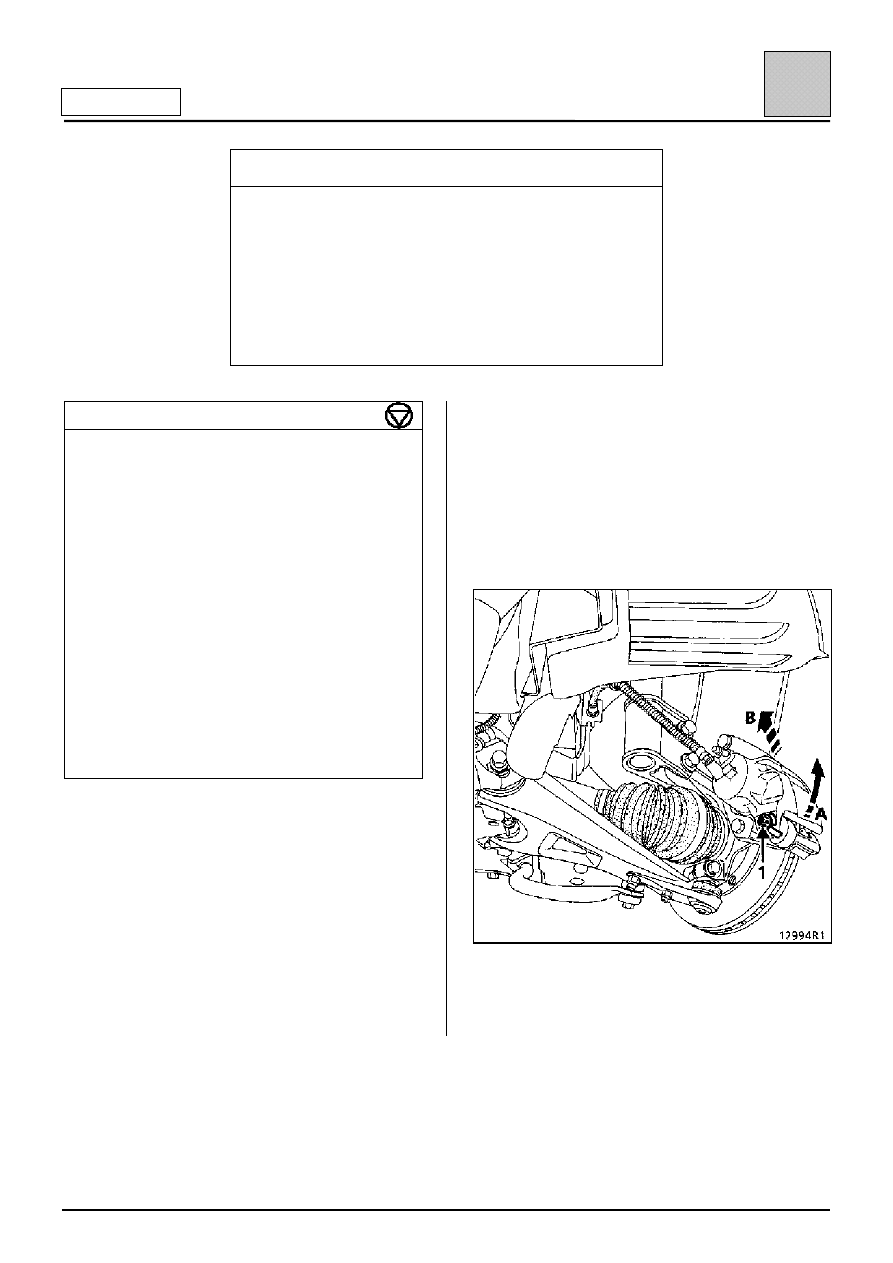

– болты крепления (1), поверните плавающие

скобы тормозов как указано на приведенной
ниже схеме и закрепите их на пружинах
подвески;

– болты крепления амортизаторных стоек к

поворотным кулакам;

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Силовой агрегат

10-15

10

Двигатель E7J

– теплоотражающий щиток системы выпуска

отработавших газов, а также тягу привода
переключения передач, отсоединив ее от
рычага выбора передач и рычага
переключения передач;

– хомут крепления выпускной трубы системы

между каталитическим нейтрализатором и
передним глушителем;

– массовую шину на коробке передач;
– передний бампер;
– воздухозаборный патрубок воздушного

фильтра;

– кронштейн компьютера впрыска, отсоединив

предварительно 55-контактный разъем и
разъем инерционного выключателя.

Отсоедините:
– детали крепления и шланги от кронштейна

термостата;

– шланги от расширительного бачка;
– шланг от вакуумного усилителя тормозов;

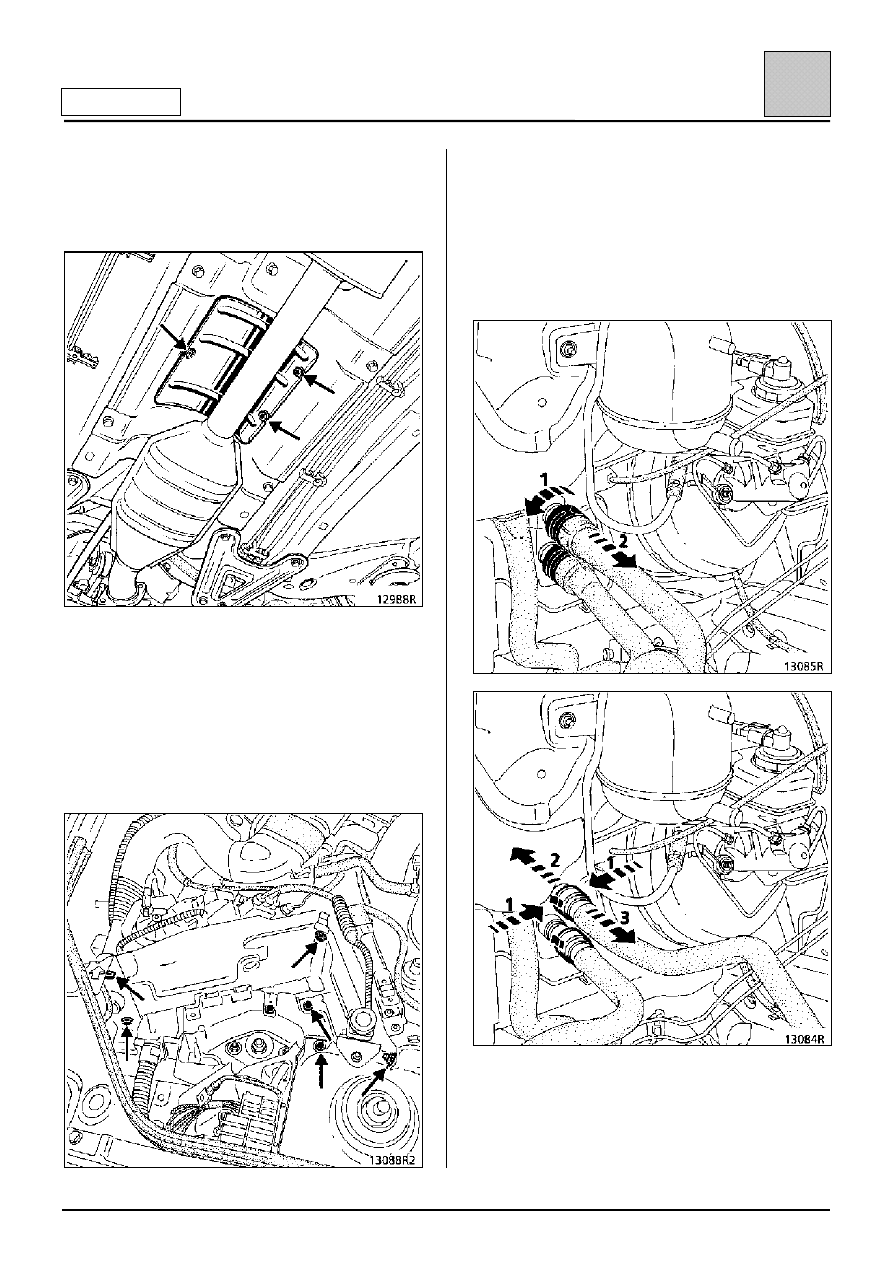

– шланги радиатора отопителя (существует два

типа соединения, которые следует
разъединять, как указано на приведенных ниже
рисунках);
