Рено Кангу. Руководство - часть 37

Общие сведения

об автомобиле

Оглавление

Страница

Страница

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Силовой агрегат

01-1

Идентификация автомобиля

01-2

ПОДЪЕМ АВТОМОБИЛЯ

Катковый домкрат

02-1

Подъемники

02-2

БУКСИРОВКА АВТОМОБИЛЯ

Автомобили всех типов

03-1

МАСЛА, СМАЗКИ И ПРОЧИЕ
ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ

Упаковка материалов

04-1

ЗАМЕНА МАСЕЛ И
ЭКСПЛУТАЦИОННЫХ ЖИДКОСТЕЙ

Двигатель

05-1

Коробка передач

05-3

Рулевое управление с усилителем

05-4

ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Размеры

07-1

Заправочные емкости – классы
вязкости масел

07-2

Натяжение приводных ремней

07-5

Натяжение ремня привода
вспомогательного оборудования

07-7

Натяжение ремня привода
газораспределительного механизма 07-11
Затяжка болтов крепления головки
блока цилиндров

07-12

Шины и колеса

07-14

Тормоза

07-15

Регулятор тормозных сил

07-16

Высота контрольных точек нижней
части автомобиля

07-17

Углы установки передних колес

07-20

05

01

02

03

04

07

Руководство по ремонту автомобиля KANGOO подготовлено специалистами в области
ремонта и диагностики.

Руководство содержит описание методов ремонта и диагностики, необходимых для
выполнения высококачественного ремонта автомобиля.

Однако, если работа по снятию и установке не имеет никаких особенностей, трудностей
или не требуют использования специального инструмента, то ее описание не приводится
в этом руководстве, поскольку она является очень простой для специалиста по ремонту
автомобилей.

Нормы времени, отводимые на выполнение ремонтных работ и техобслуживания,
установлены в результате хронометрических измерений в мастерских фирмы РЕНО
реальной трудоемкости операций, даже для методов не описанных в Руководстве по
ремонту.

ЕДИНИЦЫ ИЗМЕРЕНИЙ

! Все размеры выражены в миллиметрах (мм), если не указано иначе.
! Моменты затяжки выражены в деканьютон""""метр (даН""""м).
! Давление выражено в барах (напоминаем: 1 бар = 100000 Па).
! Величина электрических сопротивлений указывается в омах (Ом).
! Электрическое напряжение указано в вольтах (В).

ДОПУСКИ

Моменты затяжки, приведенные без допуска, должны быть соблюдены с точностью:
! в градусах: ± 3°.
! в даН""""м: ± 10%.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Силовой агрегат

01-1

01

Тип автомобиля

Двигатель

Тип сцепления

Тип механической

коробки передач

Тип

Рабочий объем (см

3

)

FC0A

KC0A

D7F

1149

180 CP 3300

JB1

FC0C

KC0C

E7J

1390

180 CP 3300

JB3

FC0D

KC0D

FC0E

KC0E

F8Q

1870

200 CPOV 3250

JB1

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

Например: FC0A

F:

Тип кузова

C:

Номер проекта

0A:

Индекс двигателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Идентификация автомобиля

01-2

01

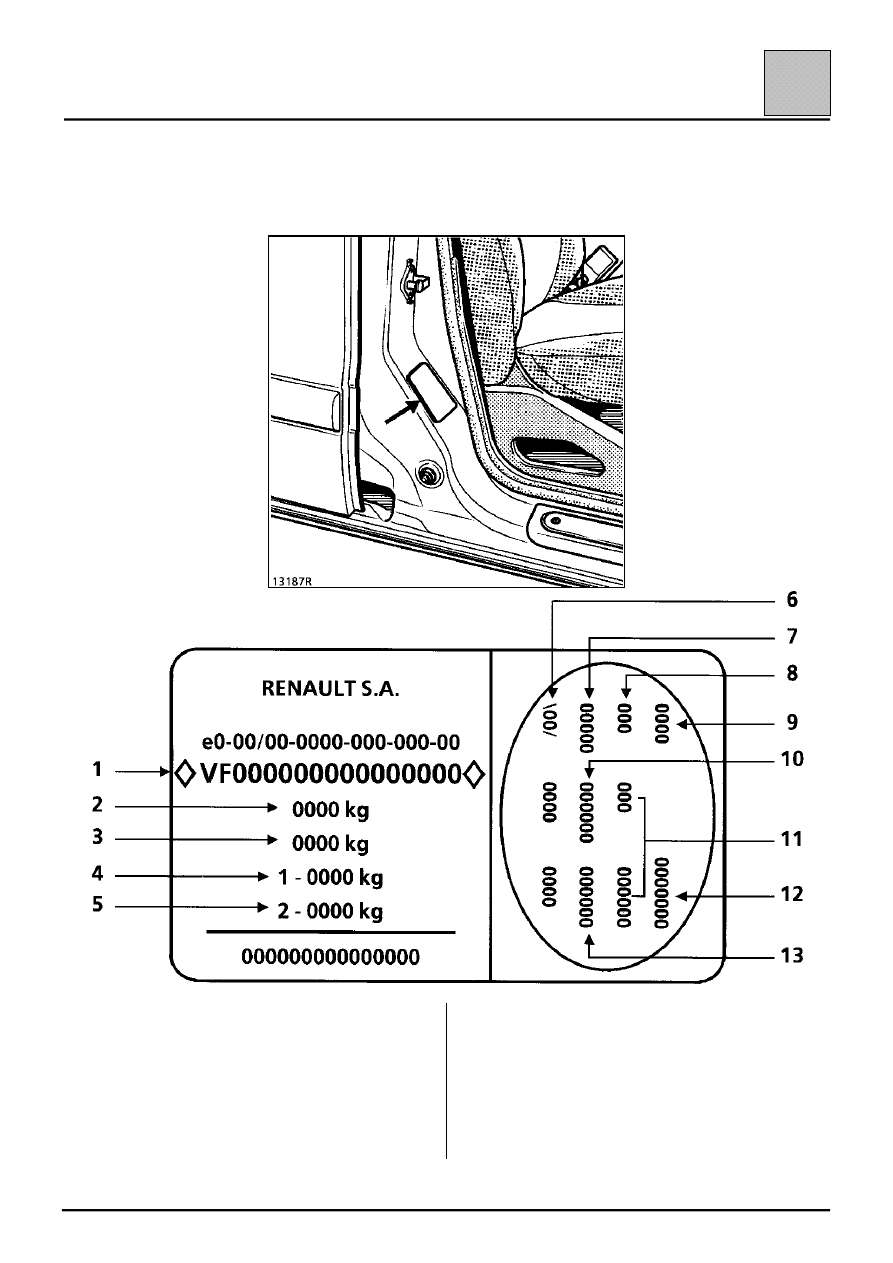

РАСПОЛОЖЕНИЕ ТАБЛИЧКИ
ИДЕНТИФИКАЦИОННЫХ ДАННЫХ
АВТОМОБИЛЯ

1 Тип автомобиля и номер кузова
2 Максимальная разрешенная масса

автомобиля

3 Максимальная разрешенная масса полностью

груженого автомобиля с прицепом

4 Максимально допустимая нагрузка на

переднюю ось

5 Максимально допустимая нагрузка на заднюю

ось

6 Код варианта технической комплектации
7 Код краски кузова
8 Код уровня комплектации
9 Тип автомобиля
10 Код обивки салона
11 Код дополнительного оборудования

установленного на заводе

12 Код завода-изготовителя
13 Код отделки салона
