ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-15

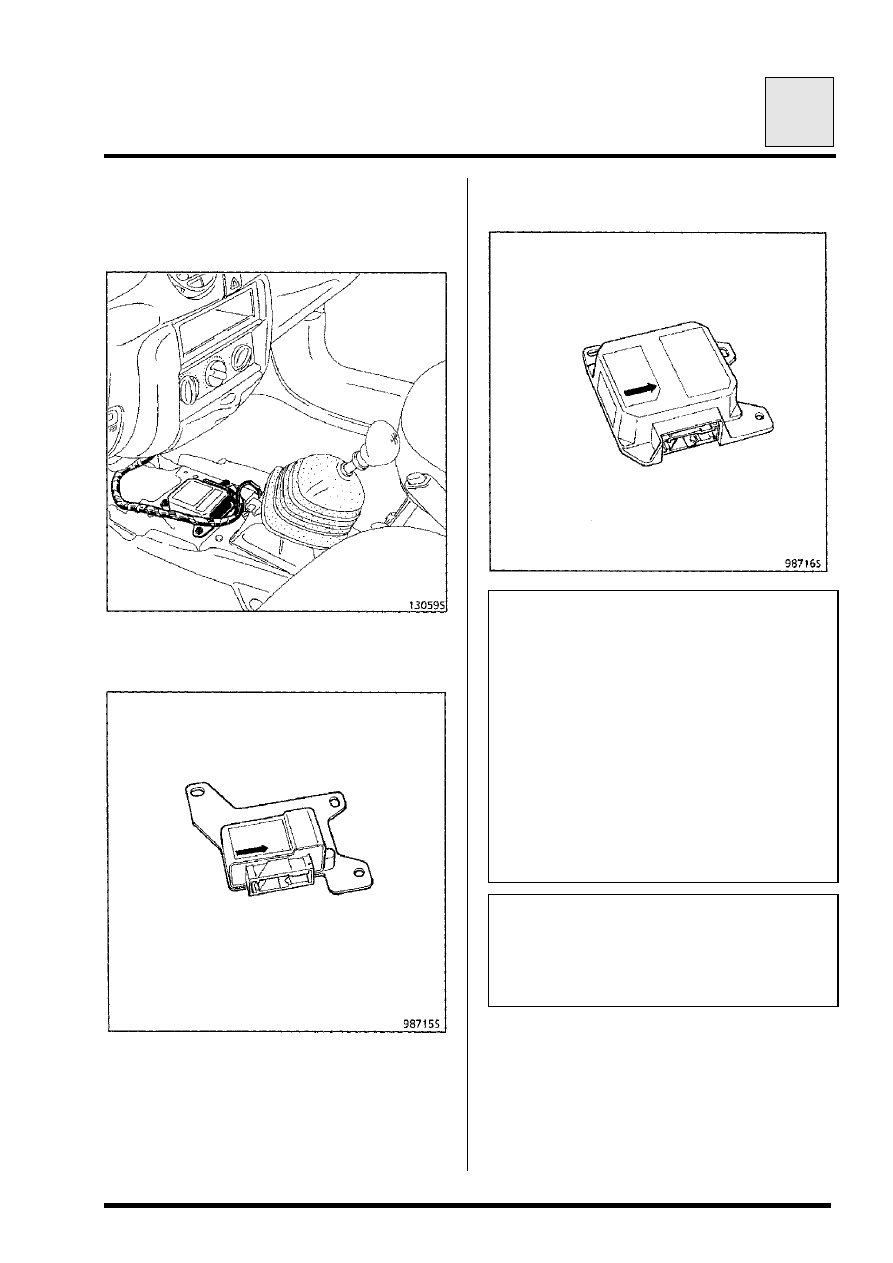

 РАЗМЕЩЕНИЕ ЭЛЕКТРОННОГО БЛОКА

 Он находится на туннеле, в центральной
консоли.



 ЭЛЕКТРОННЫЙ БЛОК ПРИ ОТСУТСТВИИ
ПОДУШЕК БЕЗОПАСНОСТИ



 ЭЛЕКТРОННЫЙ БЛОК ПРИ НАЛИЧИИ

ПОДУШКИ (ПОДУШЕК) БЕЗОПАСНОСТИ



 ВНИМАНИЕ:
•  После срабатывания преднатяжителей

ремней безопасности электронный

блок необходимо каждый раз заменять.

Некоторые его элементы утрачивают

свои номинальные характеристики

после прохождения тока

воспламенения.

•  При замене электронного блока

подушек безопасности необходимо

разблокировать его с помощью

прибора XR25, прежде чем начинать

им пользоваться (см. главу

“Диагностика”: интерпретация

барграфа 14 левого).



 ВНИМАНИЕ. При установке электронного

блока необходимо сначала закрепить его

на автомобиле, а потом подсоединять

разъемы. Стрелка на блоке должна

показывать в направлении передней

части автомобиля (момент затяжки 4 Н

⋅⋅⋅⋅м).

 ПРИМЕЧАНИЕ. Когда 30-контакный

разъем электронного блока отсоединяется,

линии воспламенения замыкаются

накоротко. Перемычки, имеющиеся

напротив каждой линии преднатяжителей

ремней безопасности или подушек

безопасности, исключают случайное

срабатывания этих систем (например, в

результате антенного эффекта).

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-16

 ВНИМАНИЕ:

•  При работах под автомобилем

(выхлопная система, кузов и т. д.)
можно пользоваться молотком или
наносить удары, которые будут
передаваться в пол, только сняв
предохранитель преднатяжителей
ремней безопасности и подождав 5
минут, чтобы разрядился резервный
источник питания (см. главу
“Назначение предохранителей” в
Технической ноте “Электрические
схемы”), а если имеются подушки
безопасности, необходимо подождать 2
секунды, чтобы блок автоматически
разрядился.

•  При установке любых вспомогательных

электрических устройств в порядке
послепродажного дооборудования
(громкоговорителей, устройств
сигнализации или любых других
приборов, способных генерировать
магнитное поле) эти устройства нельзя
ставить рядом с электронным блоком
подушек безопасности и
преднатяжителей ремней
безопасности.

 ПРИМЕЧАНИЕ. В нормальных
условиях питание электронного блока
и воспламенителей осуществляется
от аккумуляторной батареи
автомобиля.
Однако в электронном блоке имеется
резервный источник питания на
случай отключения аккумуляторной
батареи при ударе.

 ПОДСОЕДИНЕНИЕ
 Разъем 2-контактный

(находится под передними сиденьями)
 Приведение в действие преднатяжители

ремней безопасности.
 ПРИМЕЧАНИЕ. Разъемы линий

воспламенения преднатяжителей ремней

безопасности при отсоединении

замыкаются накоротко (со стороны

зажимов), что исключает всякий риск

случайного срабатывания этих систем

(например, в результате антенного

эффекта).
 Разъем 30-контактный (самый полный

вариант)

 Контакт

 Назначение

 1

 “+” преднатяжителя ремня водителя

 2

 “-” преднатяжителя ремня водителя

 3

 ремня пассажира

 4

 “-” преднатяжителя ремня пассажира

 5

 “+ после замка зажигания”

 6

 “+” подушки безопасности пассажира

(линия 1)

 7

 “-” подушки безопасности пассажира

(линия 1)

 8

 Сигнальная лампа

 9

 Масса

 10

 “+” подушки безопасности водителя

 11

 “-” подушки безопасности водителя

 12

 Диагностическая линия “K”

 13

 “+” подушки безопасности пассажира

(линия 2)

 14

 “-” подушки безопасности пассажира

(линия 2)

 15

 Диагностическая линия “L”

 16

17

 Перемычка

 18

19

 Перемычка

 20

 Не используется

 21

22

 Перемычка

 23

 Не используется

 24

 Не используется

 25

26

 Перемычка

 27

 Не используется

 28

29

 Перемычка

 30

 Не используется

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-17

 РЕМОНТ ЭЛЕКТРОПРОВОДКИ СИСТЕМЫ

ВОСПЛАМЕНЕНИЯ
 При обнаружении неисправностей

электропроводки этой системы

соответствующие элементы подлежат

обязательной замене и не

ремонтируются.
 Это устройство безопасности не

допускает никаких обычных способов

ремонта проводки и разъемов.
 Проводка, по которой приводится в

действие воспламенитель подушки

безопасности, входит в жгут проводов

салона, и для облегчения замены

необходимо обрезать поврежденный

провод у обоих концов и провести

новый провод по этому же пути, вдоль

жгута проводов салона.
 ВНИМАНИЕ. При прокладке нового

провода необходимо предварительно

проверить его состояние.
 ПРИМЕЧАНИЕ. Провода системы

воспламенения поставляются в едином

комплекте, включающем провода

подушек безопасности и

преднатяжители ремней безопасности.
 РАБОТА ПОДУШЕК БЕЗОПАСНОСТИ И

ПРЕДНАТЯЖИТЕЛЕЙ РЕМНЕЙ

БЕЗОПАСНОСТИ
 При включении зажигания

сигнальная лампа включается на

несколько секунд, затем гаснет.



 Это означает, что электронный блок

находится в следящем режиме и

регистрирует значения замедления

автомобиля, которые измеряются

встроенным деселерометром.
 При лобовом ударе достаточной силы

электронный блок обеспечивает

одновременное воспламенение

пиротехнических генераторов обоих

преднатяжителей ремней безопасности

после того, как получит подтверждение

регистрации удара от

электромеханического защитного датчика.
 Под действием газов, генерируемых

системой, специальный поршень

перемещается в цилиндре и увлекает за

собой трос, соединенный с

соответствующим центральным замком

ремня, благодаря чему ремень

безопасности натягивается (см. главу

“Преднатяжители ремней безопасности”).
 При еще более сильном лобовом ударе

деселерометр, получив подтверждение

регистрации удара от

электромеханического защитного датчика,

приводит в действие пиротехнические

газогенераторы, которые надувают

подушки

 безопасности водителя и пассажира.



Эти

 системы не срабатывают:

-  при боковом ударе,
-  при ударе сзади.

 При срабатывании пиротехнических
газогенераторов раздается хлопок и
появляется немного дыма.

 ПРИМЕЧАНИЕ. Если установлены только
преднатяжители ремней безопасности, то в
электронном блоке имеется только один
датчик (электромеханический).

 ВНИМАНИЕ. Эти системы НЕОБХОДИМО
проверять с помощью прибора XRBAG
после:
-  дорожно-транспортного происшествия,

не приведшего к срабатыванию систем,

-  угона или попытки угона автомобиля,
-  перед продажей подержанного

автомобиля.

 СИГНАЛЬНАЯ ЛАМПА НА
ЩИТКЕ ПРИБОРОВ



 Эта сигнальная лампа информирует о
работе преднатяжителей ремней
безопасности и подушек безопасности,
кроме случая, когда установлены только
преднатяжители ремней безопасности.

 Она должна включаться на несколько
секунд при включении зажигания, затем
гаснуть (и оставаться погашенной). Если
она не включается при включении
зажигания или включается во время
движения, это означает, что в системе
имеются неисправности (см. главу
“Диагностика”).

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-18

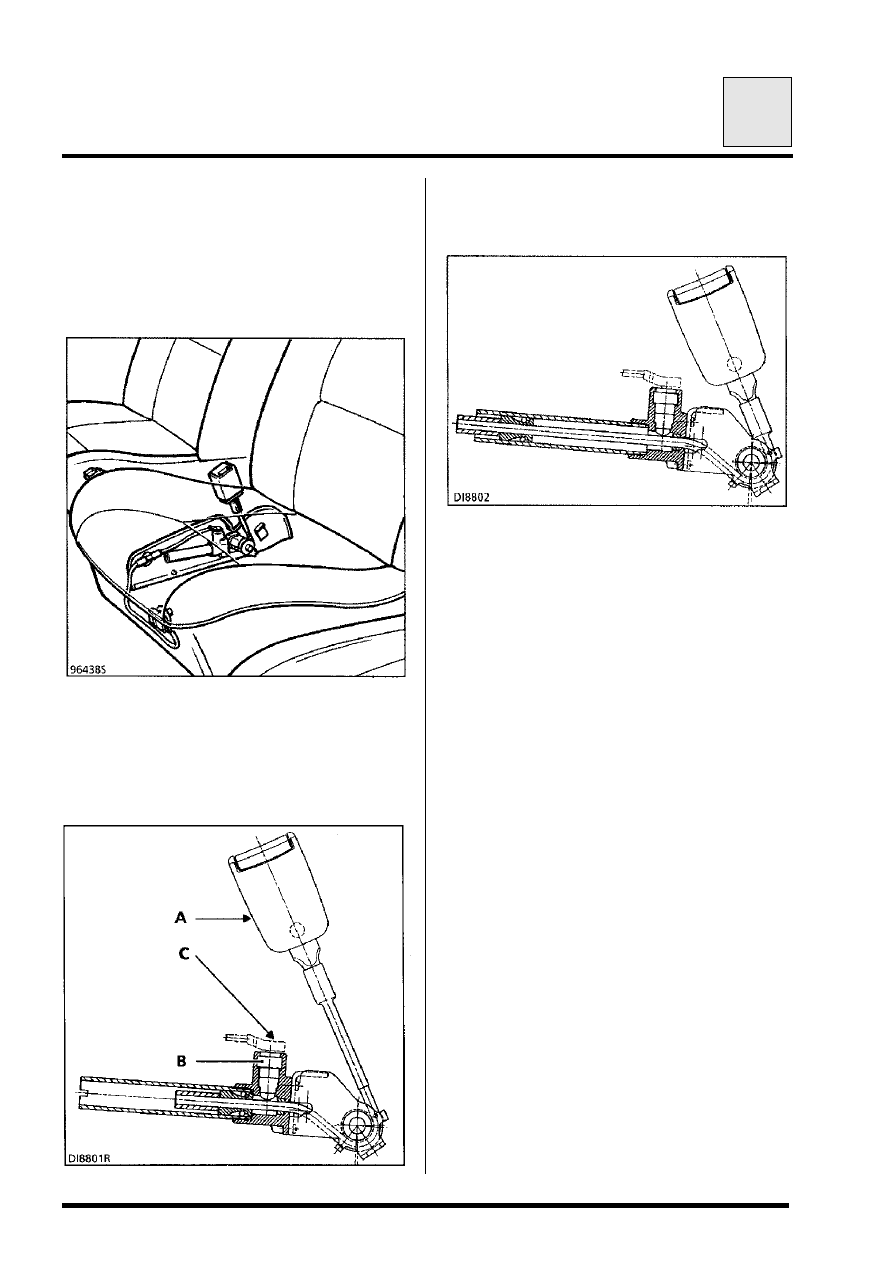

 ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ
БЕЗОПАСНОСТИ

 ОПИСАНИЕ

 Они установлены сбоку от передних
сидений.



 Преднатяжитель ремня безопасности
включает:
-  специальный замок ремня (A),
-  пиротехнический газогенератор с

воспламенителем (B).



 При срабатывании система может
уменьшить длину ремня на 70 мм
(максимум).



 Преднатяжитель - единый и неразборный
узел - и разборке не подлежит.
