85-1

СТЕКЛООЧИСТИТЕЛИ

Передние стеклоочистители

85

 НЕОБХОДИМЫЕ СПЕЦИАЛЬНЫЕ

ПРИСПОСОБЛЕНИЯ

 Elé. 1294-01  Съемник рычагов стеклоочистителей





 СНЯТИЕ МЕХАНИЗМА С
ЭЛЕКТРОДВИГАТЕЛЕМ

 Убедитесь, что рычаги стеклоочистителя
находятся в исходном положении.

 Отсоедините аккумуляторную батарею.

 Пометьте исходное положение рычагов
стеклоочистителей.

 Откройте капот.

 Снимите:
-  рычаги стеклоочистителей с помощью

специального приспособления Elé.
1294-01,

-  прокладку решетки воздухозабора

системы вентиляции салона,

-  решетку воздухозабора,

предварительно сняв две боковые
декоративные панели и два болта и
отсоединив трубку омывателя.



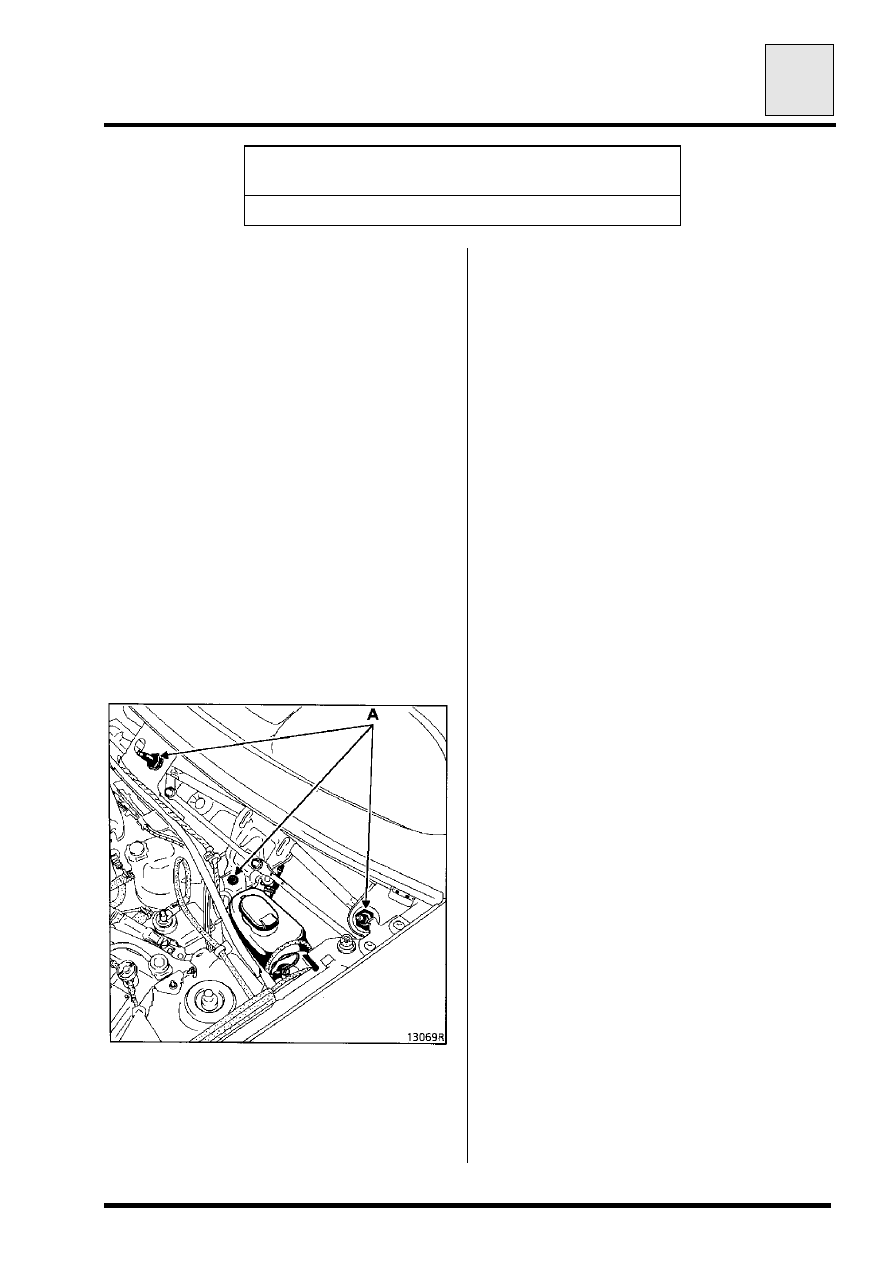

 Отверните три крепежных болта (A)
механизма.

 Отсоедините электродвигатель и
извлеките его вместе с механизмом.

 Особенности сборки

 Прежде чем устанавливать рычаги
стеклоочистителей, убедитесь, что их оси
находятся в исходном положении.

 Очистите канавки осей рычагов
стеклоочистителей металлической щеткой.

 Установите рычаги стеклоочистителей,
поставив щетки в положение, помеченное
при снятии.

 Поставьте новые гайки и затяните их с
моментом 18 Н

⋅⋅⋅⋅м (± 15 %) с помощью

динамометрического ключа.

СТЕКЛООЧИСТИТЕЛИ

Передние стеклоочистители

85

85-2

 СНЯТИЕ ТОЛЬКО ЭЛЕКТРОДВИГАТЕЛЯ

 Убедитесь, что рычаги стеклоочистителей
находятся в исходном положении.

 Отсоедините аккумуляторную батарею.

 Пометьте исходное положение рычагов
стеклоочистителей.

 Откройте капот.

 Снимите:
-  рычаги стеклоочистителей с помощью

специального приспособления Elé.
1294-01,

-  прокладку решетки воздухозабора

системы вентиляции салона,

-  решетку воздухозабора,

предварительно сняв две боковые
декоративные панели и два болта и
отсоединив трубку омывателя.



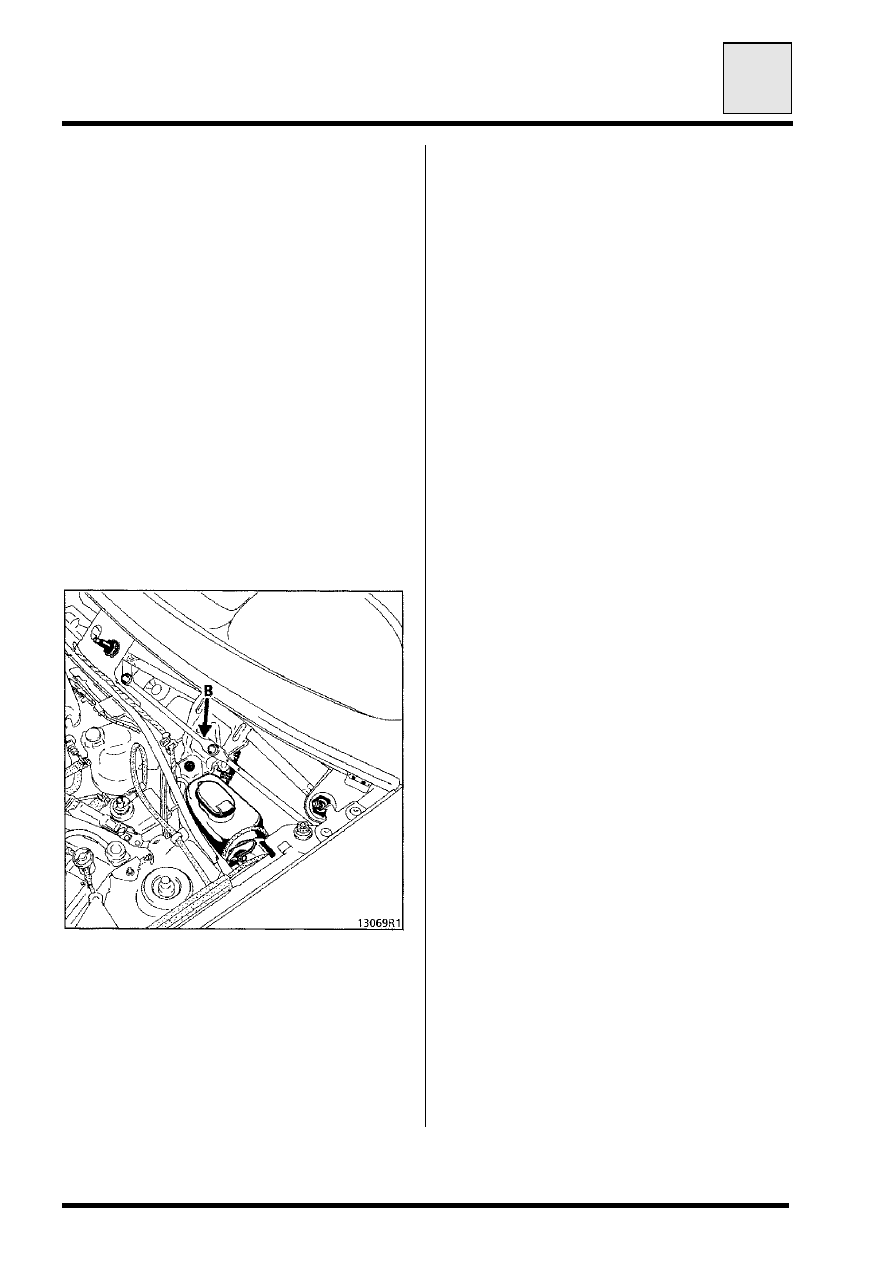

 Отверните:
-  гайку вала электродвигателя (B) и

освободите поводок, предварительно
пометив его положение,

-  три крепежных болта двигателя.

 Извлеките электродвигатель, отсоединив
разъем.

 Особенности сборки

 Установите поводок на электродвигатель
по метке, нанесенной при снятии.

 Прежде чем устанавливать рычаги
стеклоочистителей, убедитесь, что их оси
находятся в исходном положении.

 Очистите канавки осей рычагов
стеклоочистителей металлической щеткой.

 Установите рычаги стеклоочистителей,
поставив щетки в положение, помеченное
при снятии.

 Поставьте новые гайки и затяните их с
моментом 18 Н

⋅⋅⋅⋅м (± 15 %) с помощью

динамометрического ключа.

85-3

СТЕКЛООЧИСТИТЕЛИ

Задний стеклоочиститель

85



 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ

 Убедитесь, что рычаг стеклоочистителя
находится в исходном положении.

 Отсоедините аккумуляторную батарею.

 Пометьте исходное положение рычага
стеклоочистителя.

 Снимите:
-  крепежную гайку рычага

стеклоочистителя,

-  рычаг стеклоочистителя с его оси с

помощью приспособления Elé. 1294-01,

-  внутреннюю ручку двери, для

модификаций с двустворчатой дверью
(1 болт),

-  обшивку дверцы багажника (защелки).

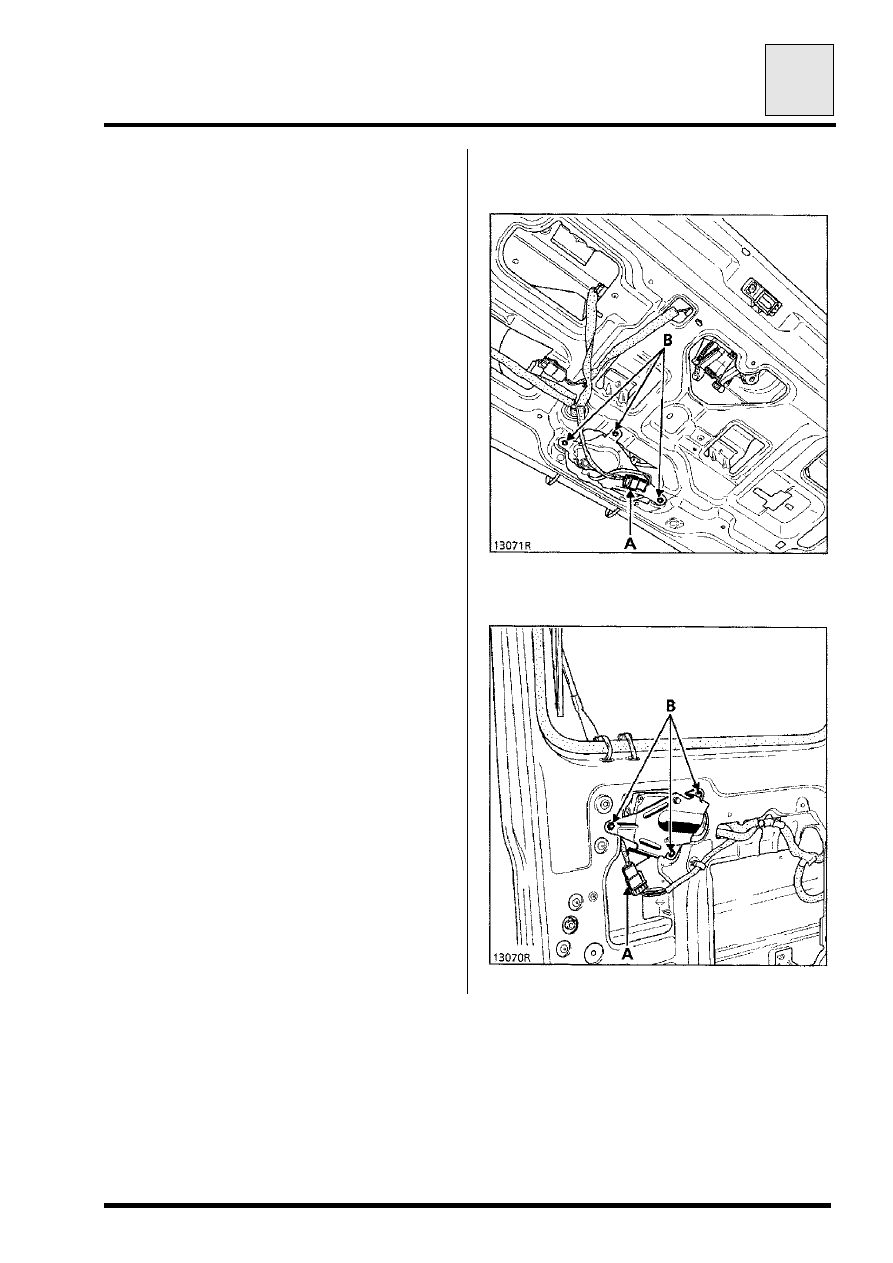

 Отсоедините разъем (A) электродвигателя
стеклоочистителя.

 Отверните три крепежных болта (B)
электродвигателя и извлеките
электродвигатель.

 Особенности установки

 Прежде чем устанавливать рычаг
стеклоочистителя, убедитесь, что его ось
находится в исходном положении.

 Очистите канавки оси рычага
стеклоочистителя металлической щеткой.

 Установите рычаг стеклоочистителя,
поставив щетку в положение, помеченное
при снятии.

 Поставьте новую гайку и затяните ее с
моментом 12 Н

⋅⋅⋅⋅м (± 20 %) с помощью

динамометрического ключа.

 Вариант с поднимающейся задней
дверью



 Вариант с распашной задней дверью



85-4



СТЕКЛООЧИСТИТЕЛИ

Электрический насос омывателей стекол

85

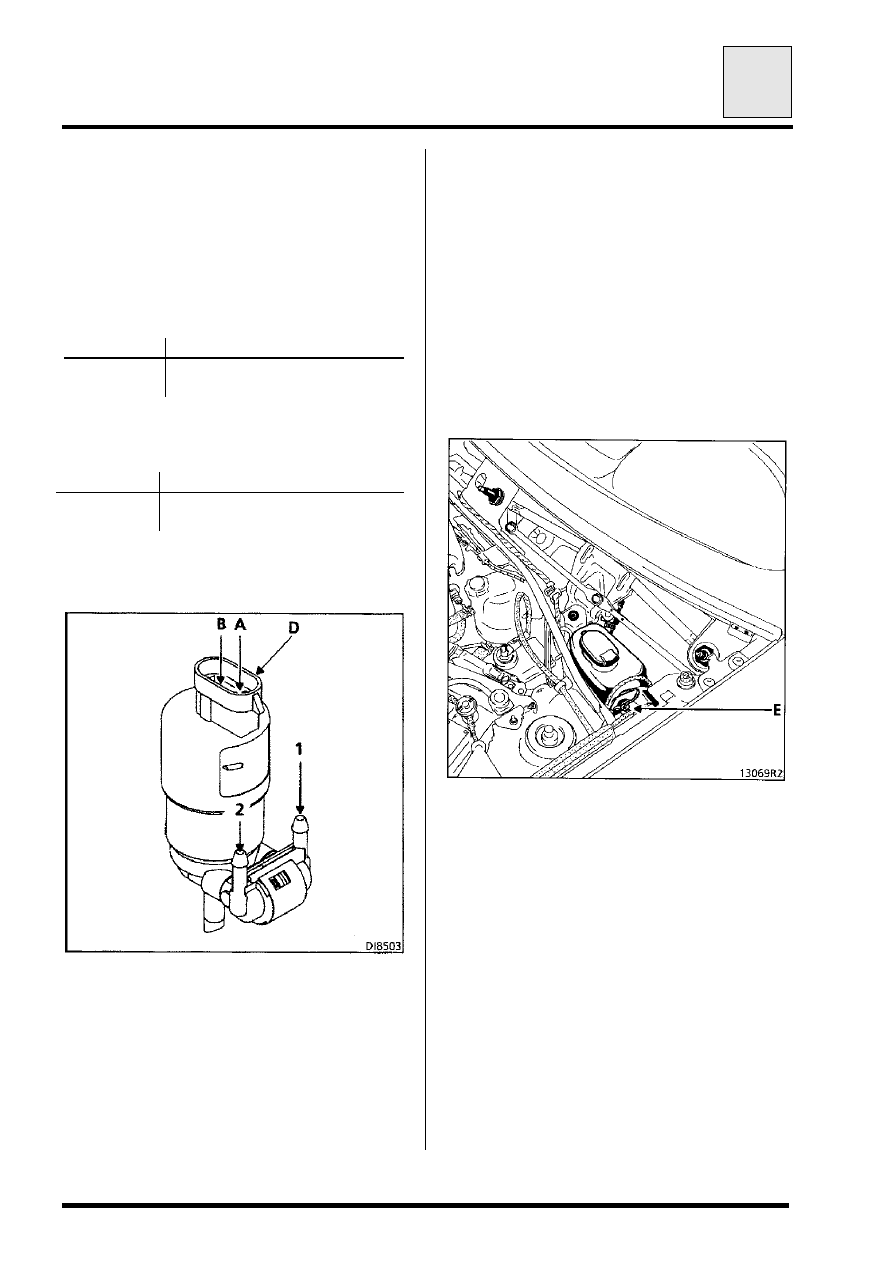

 Данный автомобиль оборудован
двухконтурным электрическим насосом (E),
который может подавать жидкость из
одного и того же бачка на передний или
задний омыватель в зависимости от того,
на какой из двух контактов разъема (D)
подается питание.

 Возможны два случая:

 Контакт

 Питание

 A

 + 12 вольт

 B

 Масса


 Жидкость подается через патрубок (1), и
работает передний омыватель.

 Контакт

 Питание

 A

 Масса

 B

 + 12 вольт


 Жидкость подается через патрубок (2), и
работает задний омыватель.



 СНЯТИЕ - УСТАНОВКА

 Чтобы получить доступ к насосу
омывателя, необходимо снять:
-  рычаги стеклоочистителей с помощью

специального приспособления Elé.
1294-01, предварительно пометив их
положение,

-  прокладку решетки воздухозабора

системы вентиляции салона,

-  решетку воздухозабора,

предварительно сняв две боковые
декоративные панели и отвинтив два
болта, и отсоедините трубку переднего
омывателя.



 При снятии насоса омывателя стекла (E)
необходимо пометить обе трубки (1 и 2),
прежде чем их отсоединять.

 Особенности сборки

 Прежде чем устанавливать рычаги
стеклоочистителей, проверьте, чтобы
двигатель находился в исходном
положении.

 Очистите канавки осей рычагов
стеклоочистителей металлической щеткой.

 Установите рычаги стеклоочистителей,
поставив щетки в положение, помеченное
при снятии.

 Поставьте новые гайки и затяните их с
моментом 18 Н

⋅⋅⋅⋅м (± 15 %) с помощью

динамометрического ключа.
