НИЖНИЕ АКСЕССУАРЫ САЛОНА

Приборная панель

57-2

57

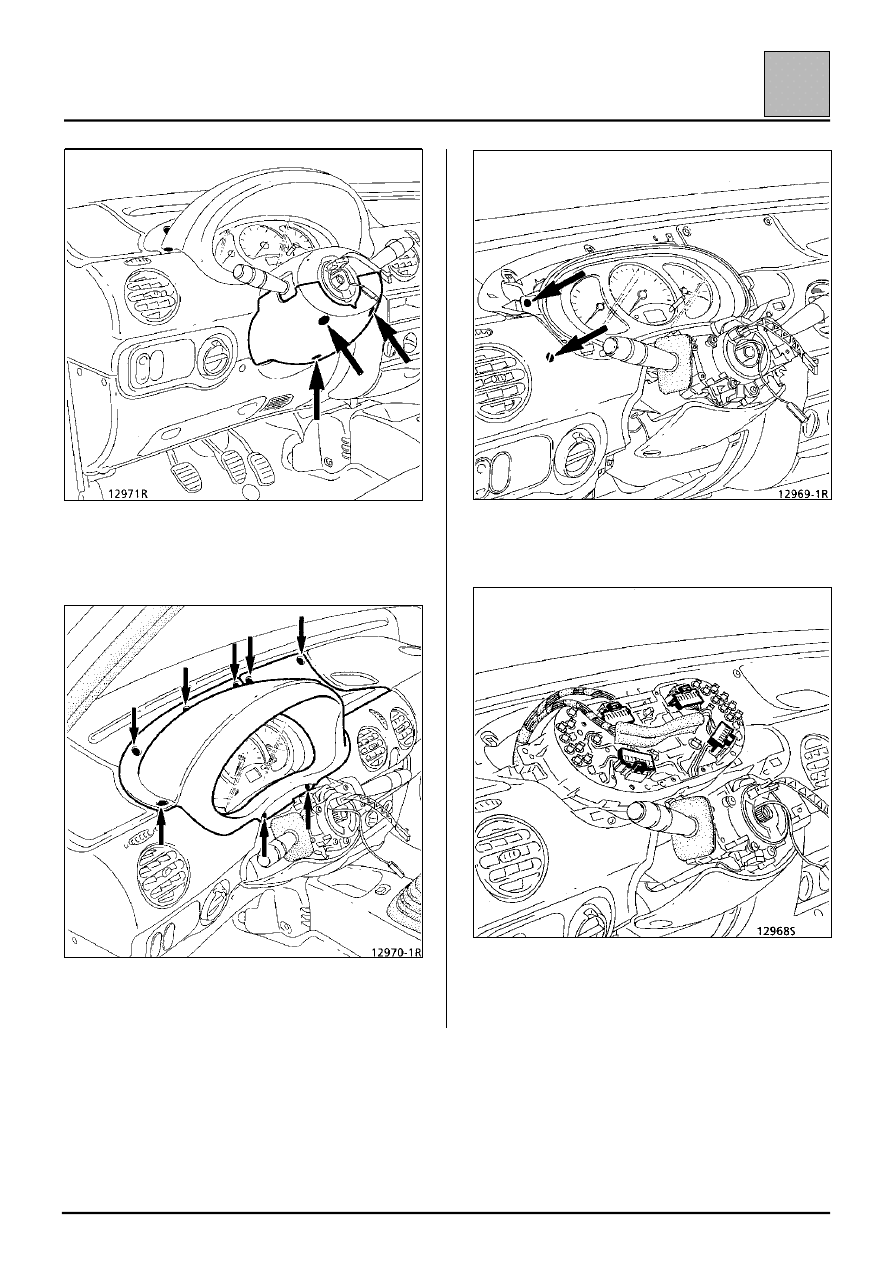

Снимите:
– верхний и нижний кожухи (три винта),

– козырек щитка приборов (шесть винтов) и

козырек приборной панели (два винта).

– щиток приборов (четыре винта).

Отсоедините электроразъемы.

НИЖНИЕ АКСЕССУАРЫ САЛОНА

Приборная панель

57-3

57

Особенности автомобиля с подушкой
безопасности

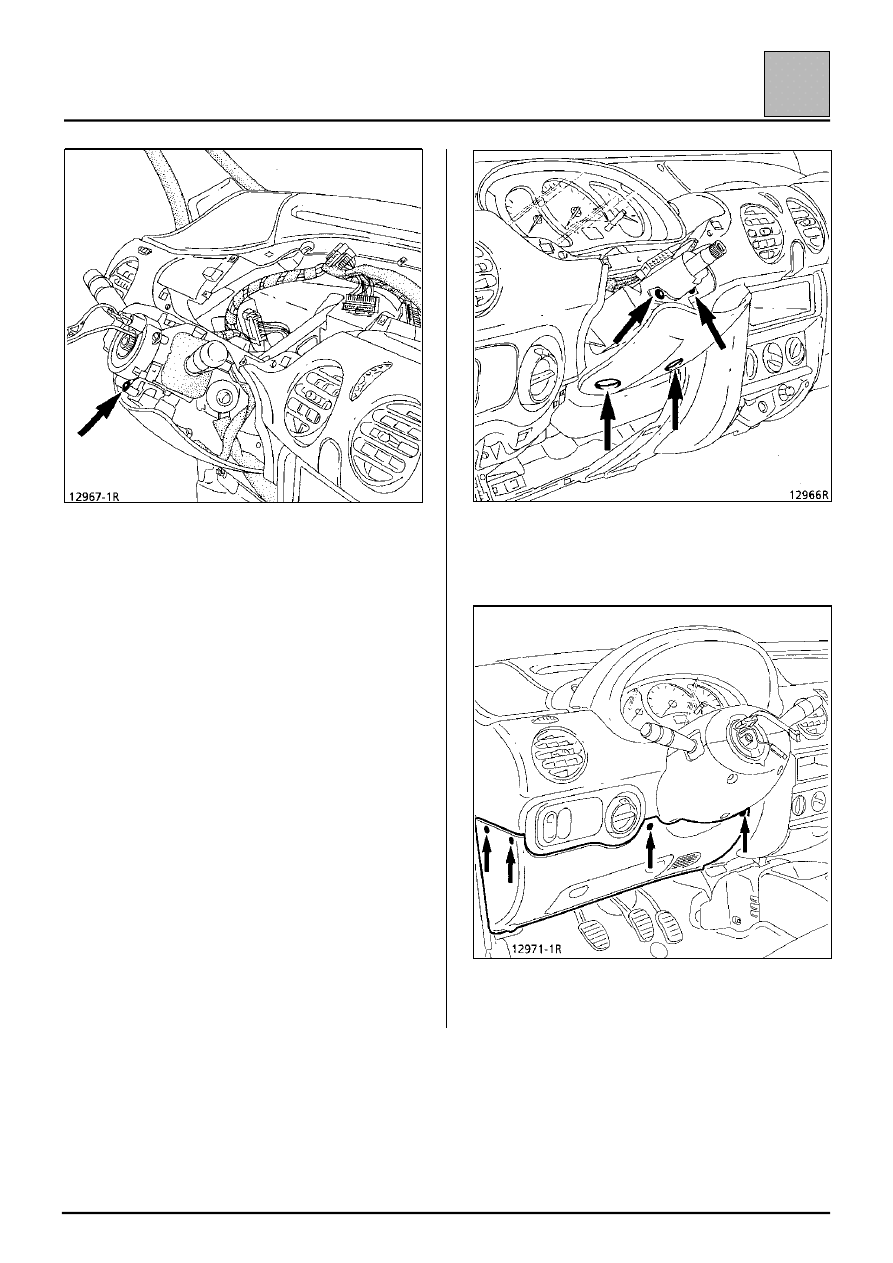

Перед снятием комплекта устройств под рулевым
колесом обязательно отметить положение
вращающихся контактов:
– убедившись, что колеса автомобиля

установлены в положение прямолинейного
движения, установите вращающийся контакт в
среднее положение,

– зафиксируйте ротор вращающегося контакта

липкой лентой.

Ослабьте винт, затем легким ударом по отвертке
разблокируйте конус.

Отсоедините электроразъемы.

Снимите:
– нижний кожух (четыре винта),

– нижнюю часть приборной панели (четыре

винта, два фиксатора).

НИЖНИЕ АКСЕССУАРЫ САЛОНА

Приборная панель

57-4

57

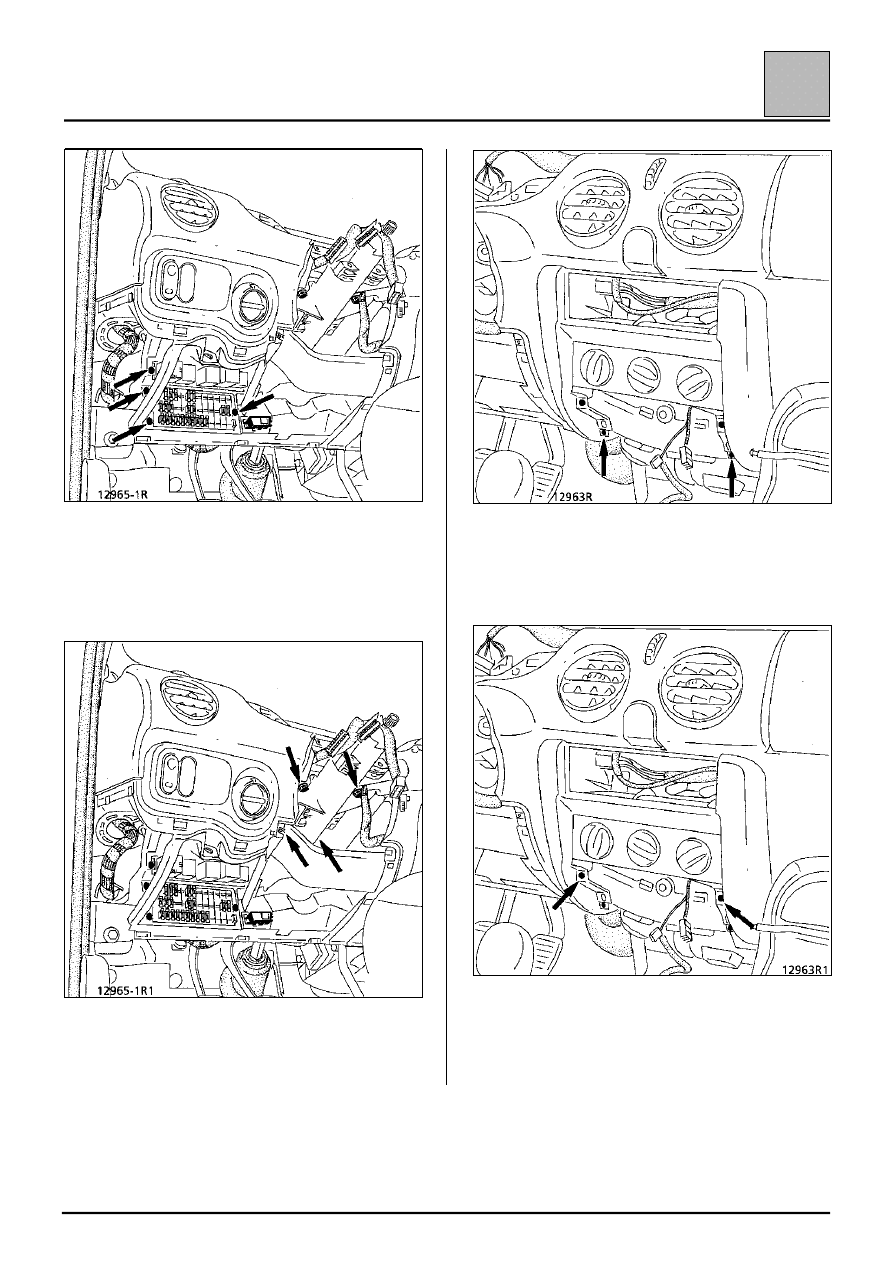

Снимите панель блока предохранителей (пять
винтов).

Отсоедините диагностический разъем.

Снимите:
– крепежные элементы рулевой колонки (два

болта, две гайки),

– пепельницу и ее опору (два винта).

Отсоедините электроразъемы.

Снимите:
– блок управления отопителем (два винта),

НИЖНИЕ АКСЕССУАРЫ САЛОНА

Приборная панель

57-5

57

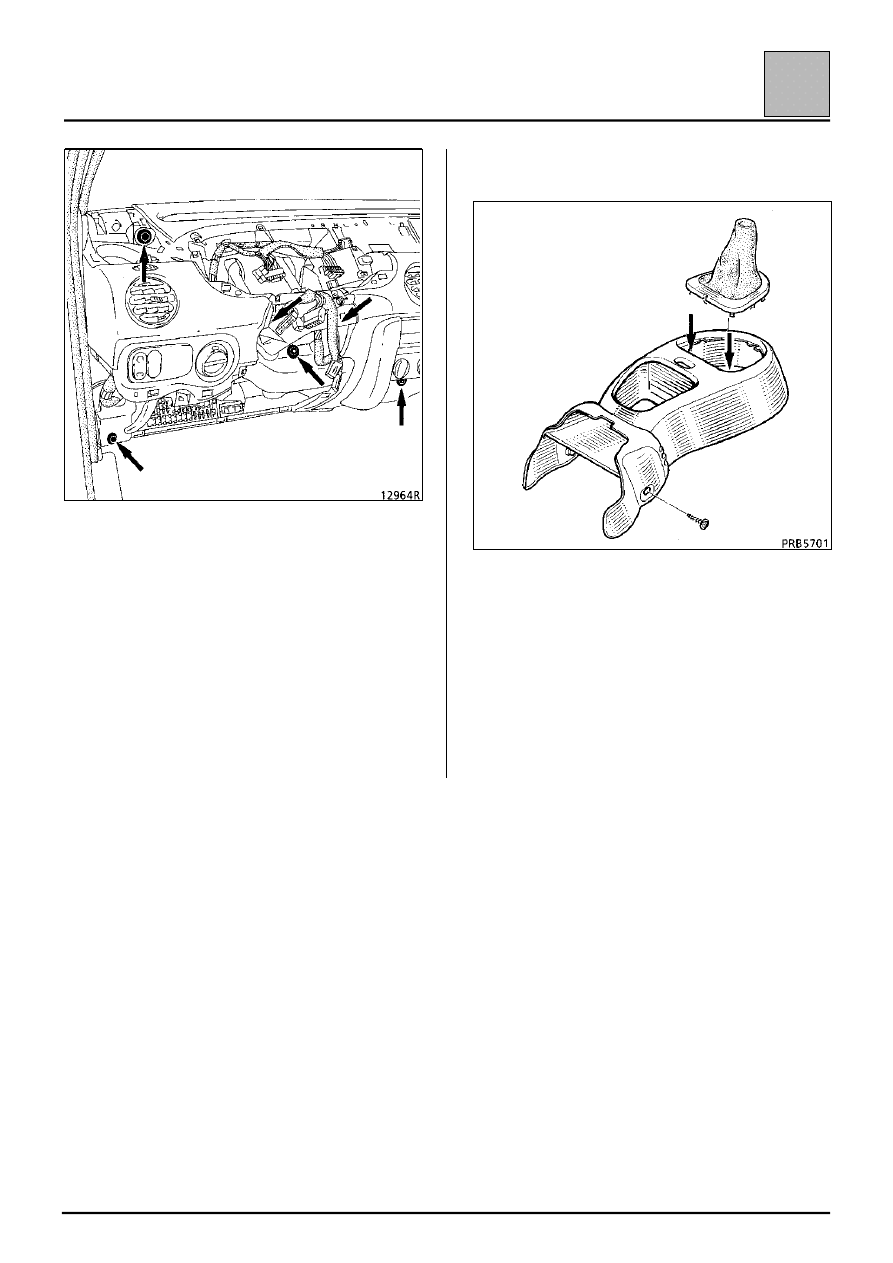

– декоративную решетку динамика,
– фиксаторы панели приборов.

Слегка оттяните панель.

Освободите хомуты крепления электропроводов.

Отсоедините:
– электроразъемы электрокорректора фар и

светоуказательных приборов,

– оставшиеся электроразъемы (например: блока

декодера...).

Снимите панель приборов.

КОНСОЛЬ

Удалите фиксаторы чехла рычага коробки
передач.

Снимите четыре винта крепления.

Отсоедините электроразъемы.
