MATERIAL Y UTILLAJE CARROCERÍA

Utillaje específico

05B

05B-1

305B

MATERIAL Y UTILLAJE CARROCERÍA

Utillaje específico

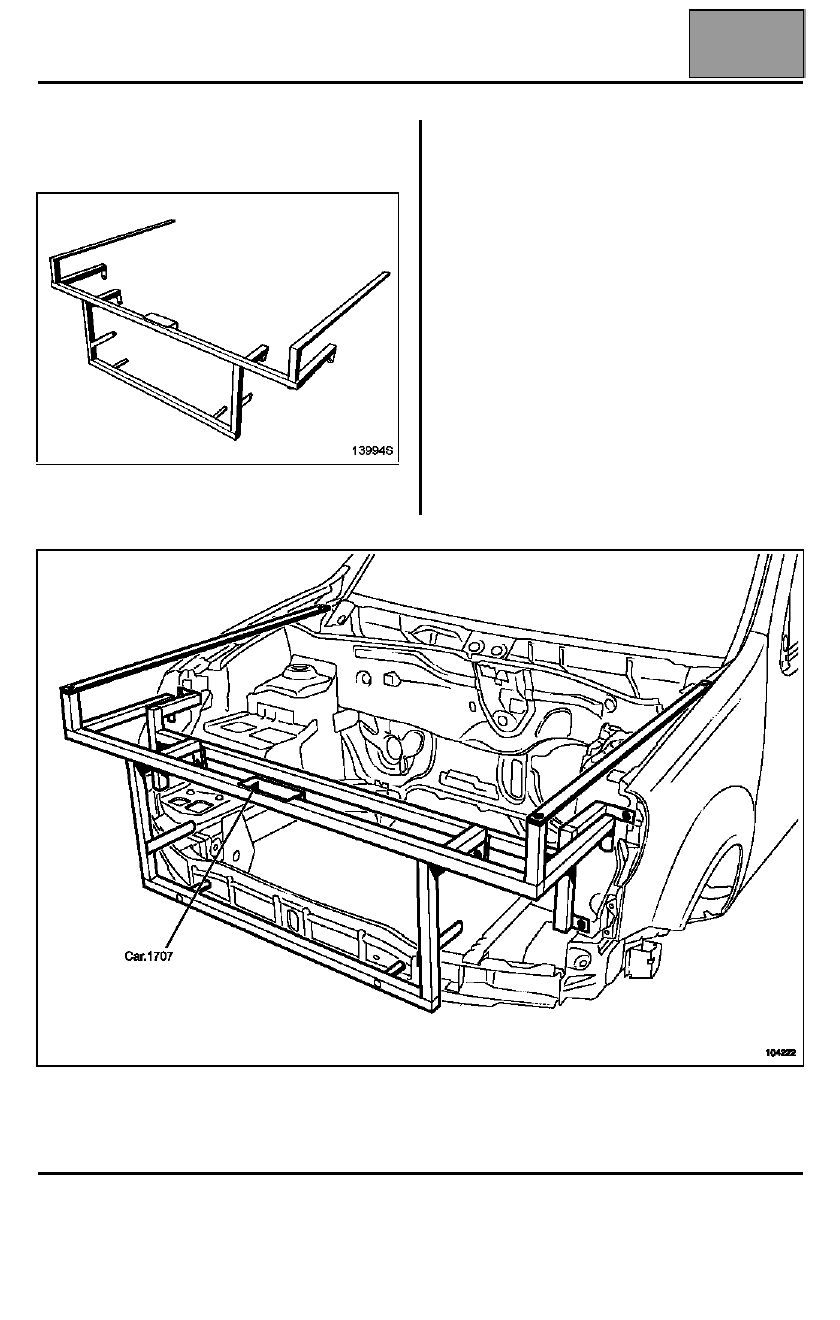

SUSTITUCIÓN FRENTE DELANTERO

Útil de frente delantero fase I de base, Car. 1439:

Útil de frente delantero fase II como complemento
Car. 1707:

© Renault s.a.s. 2005

”Los Métodos de Reparación prescritos por el constructor en el presente documento han
sido establecidos en función de las especificaciones técnicas vigentes en la fecha de
publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la fabricación
de los diversos órganos y accesorios de los vehículos de su marca."

RENAULT se reserva todos los derechos de autor.

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así como
la utilización del sistema de numeración de referencias de las piezas de recambio, sin la
autorización previa y por escrito de Renault

NOVIEMBRE 2004

Edition Espagnole

X76

4

Chapa

40A

GENERALIDADES

42A

ESTRUCTURA SUPERIOR DELANTERA

44A

ESTRUCTURA SUPERIOR TRASERA

47A

ABRIENTES LATERALES

48A

ABRIENTES NO LATERALES

Kangoo Fase II - Capítulo 4

Sumario

Páginas

Kangoo Fase II - Capítulo 4 SumarioPáginas

40A

GENERALIDADES

Carrocería: Transformación

40A-1

42A

ESTRUCTURA SUPERIOR DELANTERA

Soporte lateral de frente
delantero: Descripción

42A-1

Frente delantero:
Descripción

42A-4

44A

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia:
Adaptación

44A-1

47A

ABRIENTES LATERALES

Puerta lateral deslizante:
Adaptación

47A-1

48A

ABRIENTES NO LATERALES

Capot delantero: Sustitución:

48A-1

40A

-

1

GENERALIDADES

Carrocería: Transformación

40A

La adaptación de la carrocería consiste en colocar las
fijaciones del depósito de GPL, lo que implica la modi-
ficación de estas tres piezas:

- el travesaño central del piso trasero,

- el tensor del piso trasero,

- el travesaño extremo trasero.

COMPOSICIÓN DE LA PIEZA NUEVA

El almacén de piezas de recambio no suministra carro-
cería específica para el GPL, pedir una carrocería «
Gasolina  » que corresponda a la misma versión de
carrocería y al mismo equipamiento interior.

El travesaño extremo trasero de la carrocería «  Gaso-
lina  » está preequipado con soporte trasero de depó-
sito GPL y su refuerzo interno.

Los otros soportes específicos GPL se tienen que soli-
citar por separado y colocarse siguiendo el método
descrito a continuación.

MODO OPERATORIO

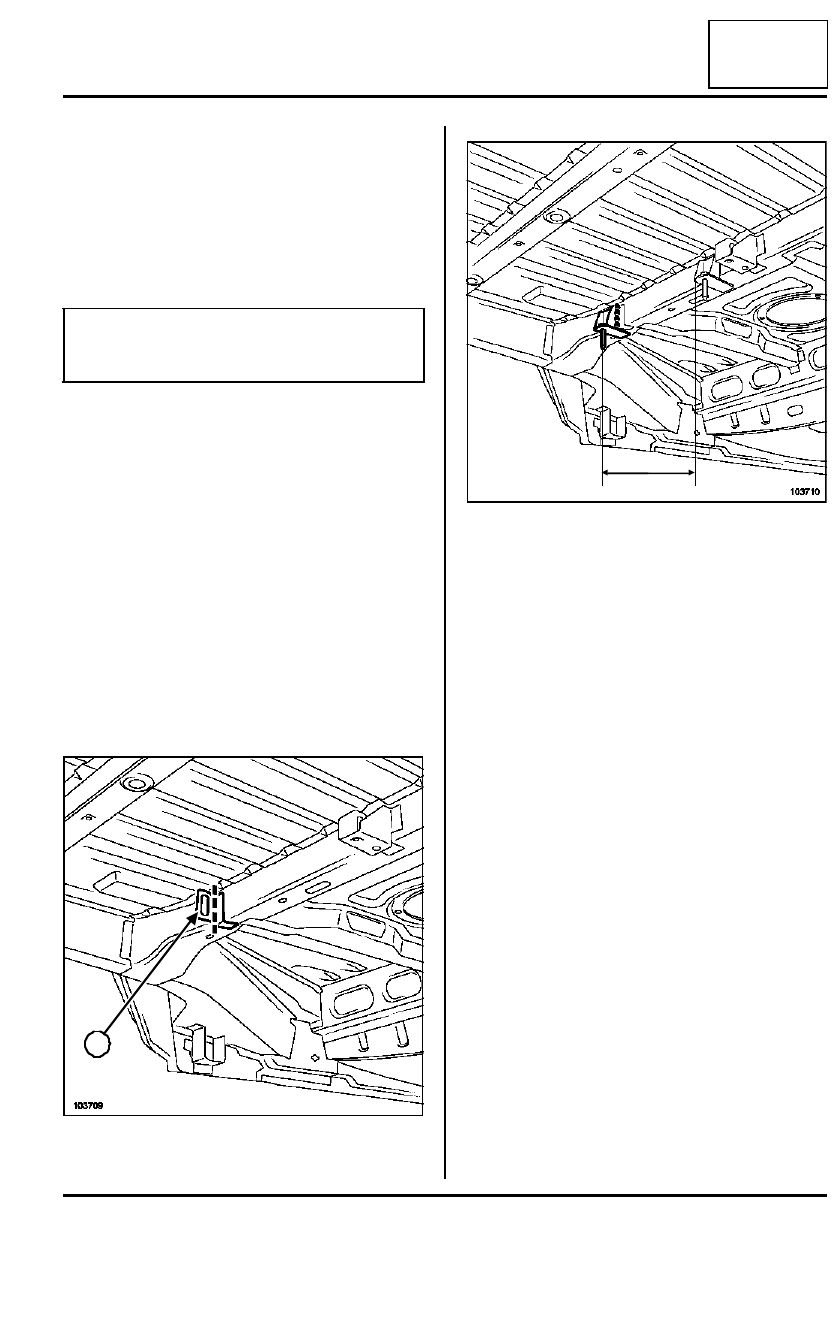

1 - Travesaño central del piso trasero:

Cortar la parte (1) del soporte de la rueda de re-
puesto en el travesaño central del piso trasero.

Soldar :

- una de las escuadras soportes del depósito GPL a

lo largo de la patilla previamente cortada,

- la segunda escuadra soporte del depósito GPL a

270 mm  de la primera.

ATENCIÓN

Efectuar todas estas operaciones antes de pintar la
carrocería.

103709

1

103710

270 mm
