DEPÓSITO
Depósito de carburante: Descripción funcional
19C
I -

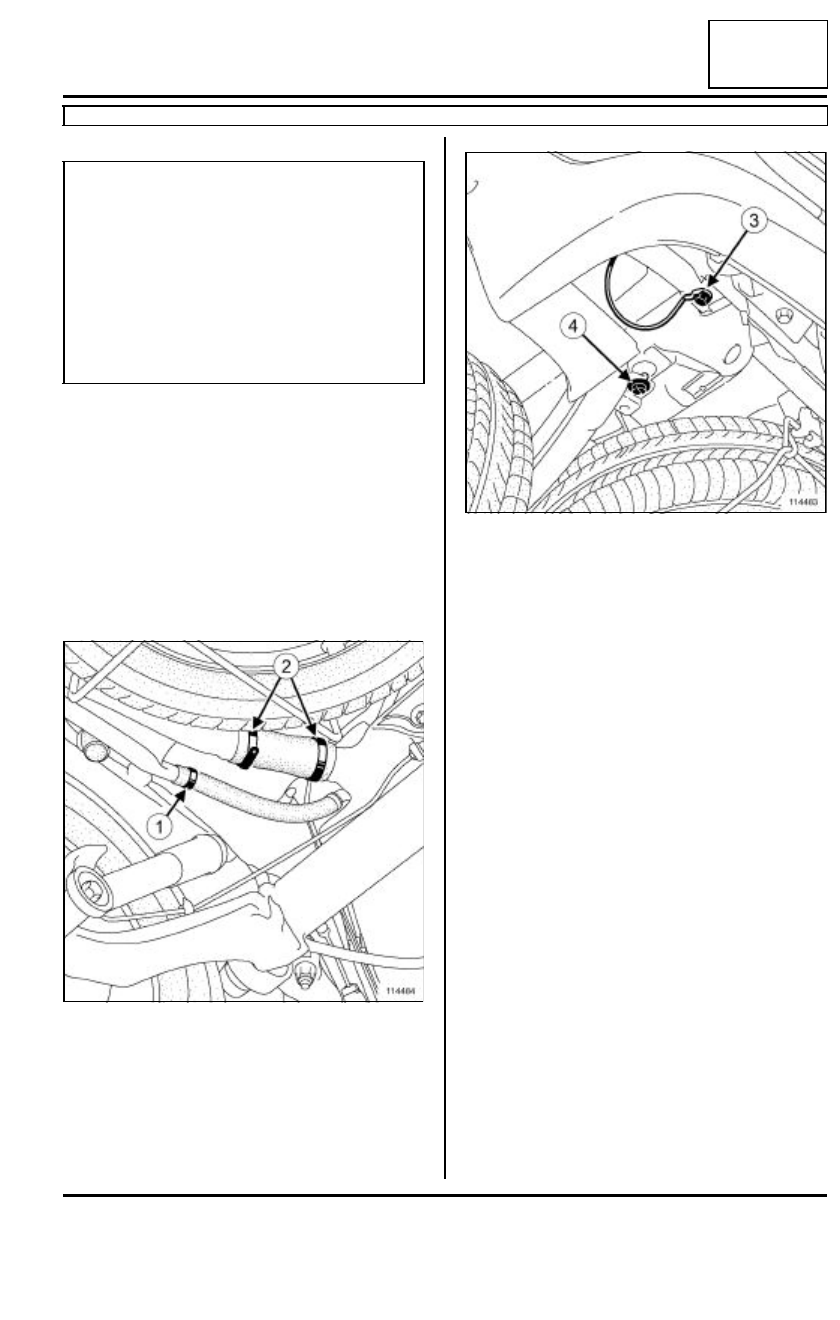

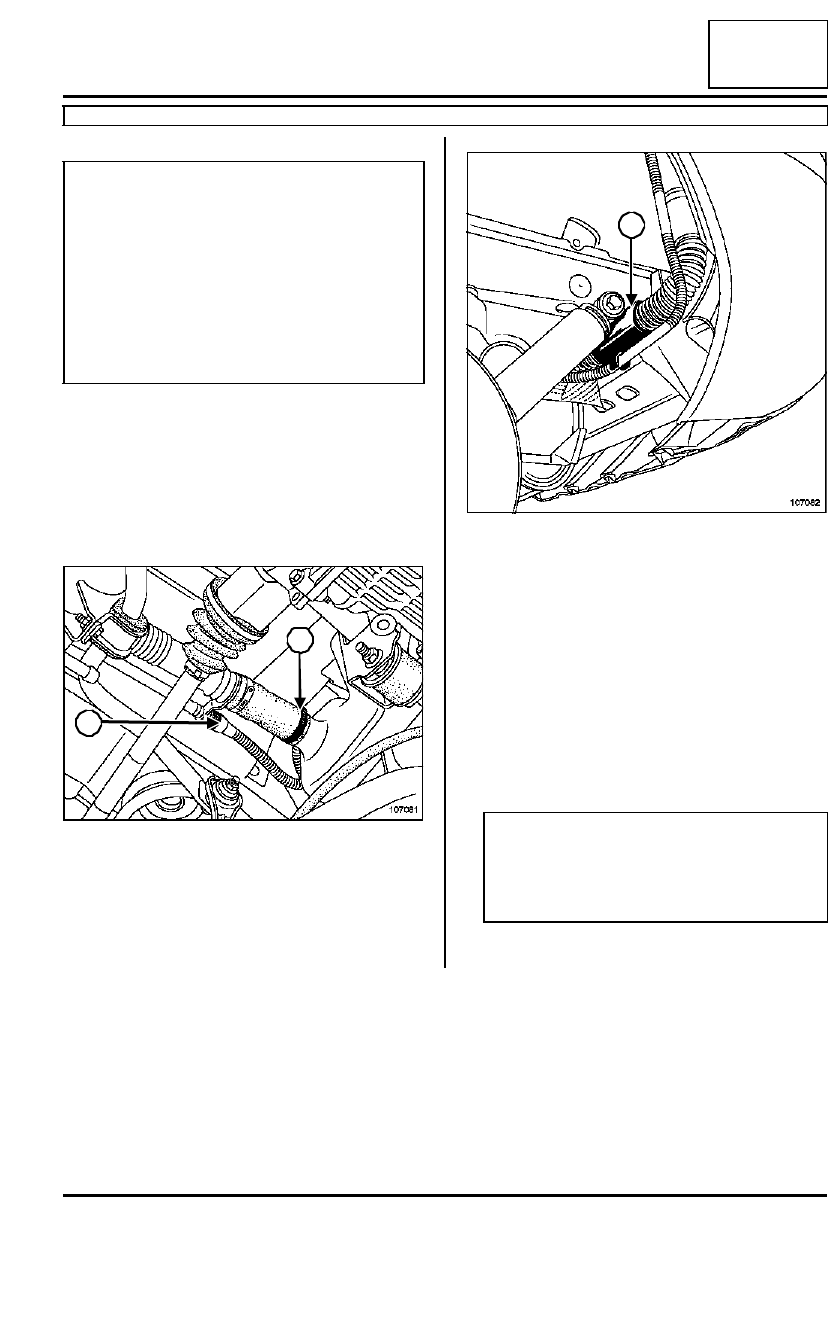

Nomenclatura
II - PAPEL DE LAS VÁLVULAS
(14)Válvula de seguridad sobrepresión/depresión
En caso de obstrucción del circuito de reciclaje de los
vapores de gasolina esta válvula evita que el depósito
se ponga con sobrepresión (el depósito se infla) o con
depresión (por consumo de carburante, el depósito se
aplasta).
(15)Válvula de restricción
Esta válvula prohíbe la introducción de gasolina con
plomo en el depósito.
(16)Válvula de prohibición de sobre-llenado y vál-
vula anti-fuga por vuelco del vehículo
La válvula de prohibición de sobre-llenado funciona
gracias a la bola (33).
Con el vehículo en reposo, durante el llenado, la bola
está apoyada en su asiento, aprisionando así un volu-
men de aire en el depósito.
Con el vehículo en movimiento, la bola (33) sale de su
asiento, permitiendo así que el depósito y el absorbe-
dor de vapores de gasolina se unan
Es imperativo, con el depósito lleno, que se mantenga
en el depósito un volumen de aire para permitir que la
gasolina contenida dentro se dilate, sin que por ello ex-
plote el depósito.
La válvula anti-fuga en caso de vuelco evita que el
depósito se vacíe por la puesta en atmósfera.
(13)Válvulas (Diesel)
- de seguridad depresión,
- de antifuga o vuelco,
- de puesta en atmósfera.
(3)Boca de llenado
La boca de llenado para el carburante sin plomo
posee:
- un orificio de llenado de diámetro más pequeño (vál-
vula de restricción). La gasolina con plomo deteriora
el sistema de anticontaminación : sonda de oxígeno y
catalizador,
- válvula (15) que obtura el orificio de llenado (para evi-
tar las emanaciones de los vapores de gasolina o el
paso inverso de gasolina),
- un tapón de tipo estanco,
(1)
Depósito
(2)
tornillos de fijación del depósito
(3)
Boca de llenado
(4)
Cazoleta de la boca de llenado
(7)
Tapón
(8)
Tubo de alimentación
(9)
Tubo de alimentación - absorbedor
de vapores de gasolina
(10)
Absorbedor de vapores de gasolina
(11)
Desgaseado en el llenado
(12)
Unión absorbedor de vapores de
gasolina
(13)
Válvula de puesta en atmósfera
(14)
Válvula de seguridad sobrepresión-
depresión
(15)
Válvula de restricción
(16)
Válvula de prohibición de sobre-lle-
nado y válvula anti-fuga por vuelco
del vehículo
(17)
Conjunto "bomba-aforador-filtro de
gasolina"
(18)
Conjunto "bomba-aforador de car-
burante"
(19)
Filtro de gasolina exterior al depó-
sito
(20)
Tubo de retorno
(21)
Racor en "T" en salida filtro exterior
(22)
Orificio de evacuación del aire
durante el llenado
(23)
Volumen de aire que permite que el
carburante se dilate
(24)
Orificio de llenado de carburante
(25)
Volumen de gasolina máxima admi-
sible
(26)
Puesta a masa en la carrocería de
la boca de llenado
