10A

-

77

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Elevador
con toma bajo casco).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- el protector del motor,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción-Reposición),

- las ruedas delanteras,

- los guardabarros delanteros,

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Tav. 476

Extractor de rótula

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Mot. 1159-03

Soporte  motor en lar-
guero derecho para
interve n c i o n e s  s i n
extracción del motor

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Tav. 1233-01

Utillaje para intervenir
en la cuna-tren

Material indispensable

bloqueador de volante

Pares de apriete

m

tornillos de fijación
delantera de la cuna

62 N.m

tornillos de fijación tra-
sera de la cuna

105 N.m

tuerca de la suspensión
pendular lado caja de
velocidades

62 N.m

tornillos de fijación de la
cofia de la suspensión
pendular derecha en el
motor

62 N.m

bulones de los pies de
amortiguadores

180 N.m

tuercas de las rótulas
de dirección

37 N.m

tornillos de las columne-
tas de los estribos de
freno

40 N.m

tornillos de fijación
superior de los tirantes
de la cuna-larguero

21 N.m

tornillos de fijación infer-
ior de los tirantes de la
cuna-larguero

62 N.m

tuerca del tornillo de
leva de la pinza de
dirección

25 N.m

tornillo de fijación de la
bieleta de recuperación
de par en el motor

110 N.m

bulón de fijación de la
bieleta de recuperación
de par

62 N.m

tornillos de los tirantes
de la cuna

21 N.m

IMPORTANTE

Durante esta operación, amarrar el vehículo al
elevador mediante una correa para evitar que se
desequilibre. Para el procedimiento de coloca-
ción de la cinta, (consultar 02A,  Medio de
levantamiento,  Elevador con toma bajo
casco).

Pares de apriete

m

10A

-

78

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

- el protector bajo el motor.

Desconectar los conectores de las luces antiniebla
delanteras (si el vehículo está equipado).

Extraer:

- el capot motor,

- el paragolpes delantero (consultar 55A, Protec-

ciones exteriores, Paragolpes delantero: Ex-
tracción-Reposición),

- las fijaciones superiores del radiador de refrigera-

ción.

Amarrar el radiador de refrigeración al motor.

Vaciar:

- el circuito de refrigeración por el manguito inferior

del radiador con ayuda del útil (Mot. 1202-01) o el
útil (Mot. 1202-02) o el útil (Mot. 1448),

- la caja de velocidades y el motor (si es necesario).

Extraer:

- el captador ABS,

- las rótulas de dirección mediante el útil (Tav. 476),

- los estribos de freno y atarlos a los muelles de sus-

pensión,

- la fijación inferior de la rótula de dirección,

- la rótula de dirección,

- los bulones de los pies de amortiguadores,

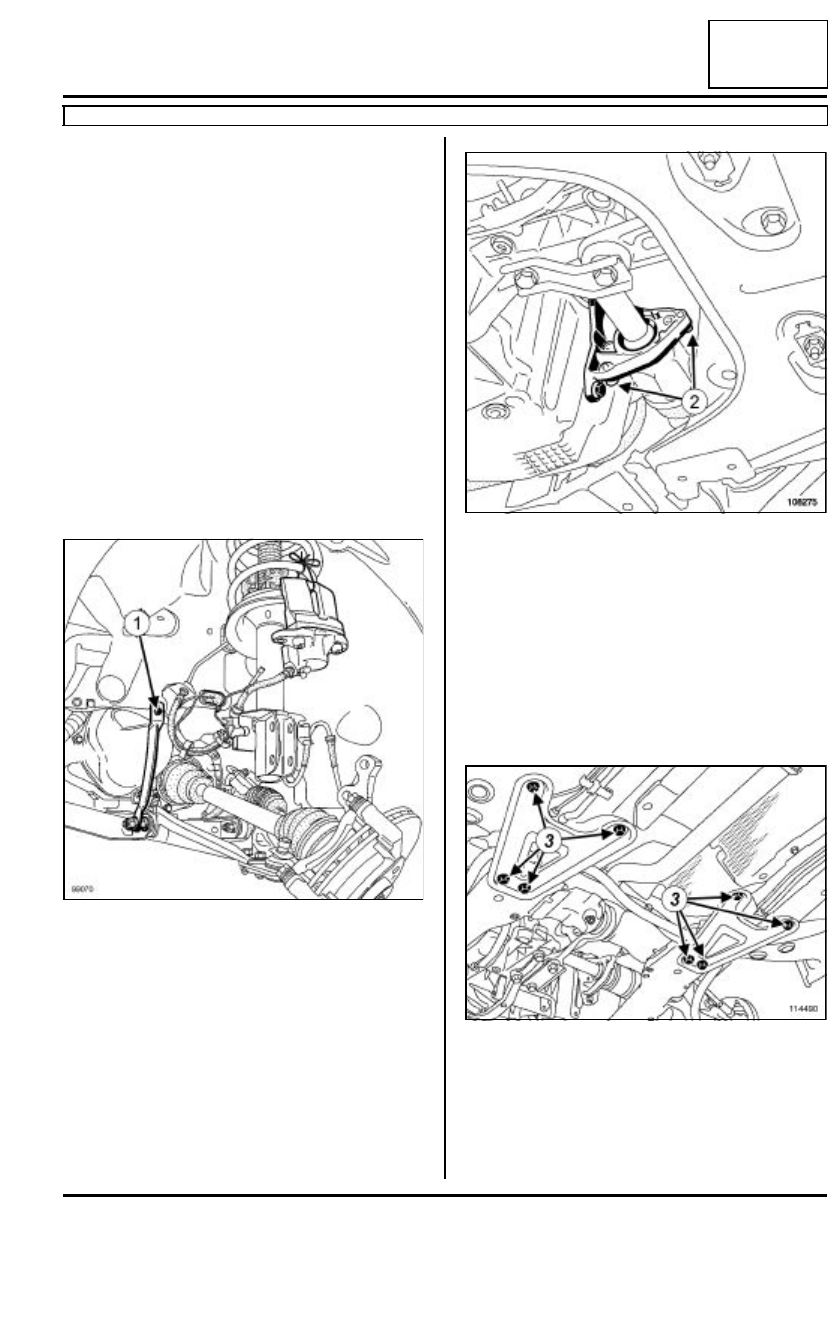

- el tornillo de fijación superior (1) de los tirantes la-

terales.

Lado derecho del vehículo

Extraer:

- los tornillos de fijación (2) de la brida del apoyo in-

termedio,

- la brida del apoyo intermedio.

Extraer:

- el conjunto "transmisión-portamanguetas izquier-

do",

- el conjunto "transmisión-portamanguetas de-

recho".

Extraer:

- los tornillos de fijación (3) de los tirantes de la cu-

na,

- los tirantes de la cuna.

Desconectar los tubos de carburante, por la parte in-
ferior del tirante derecho .

99070

108275

114490

10A

-

79

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

Colocar unos tapones de limpieza.

Extraer:

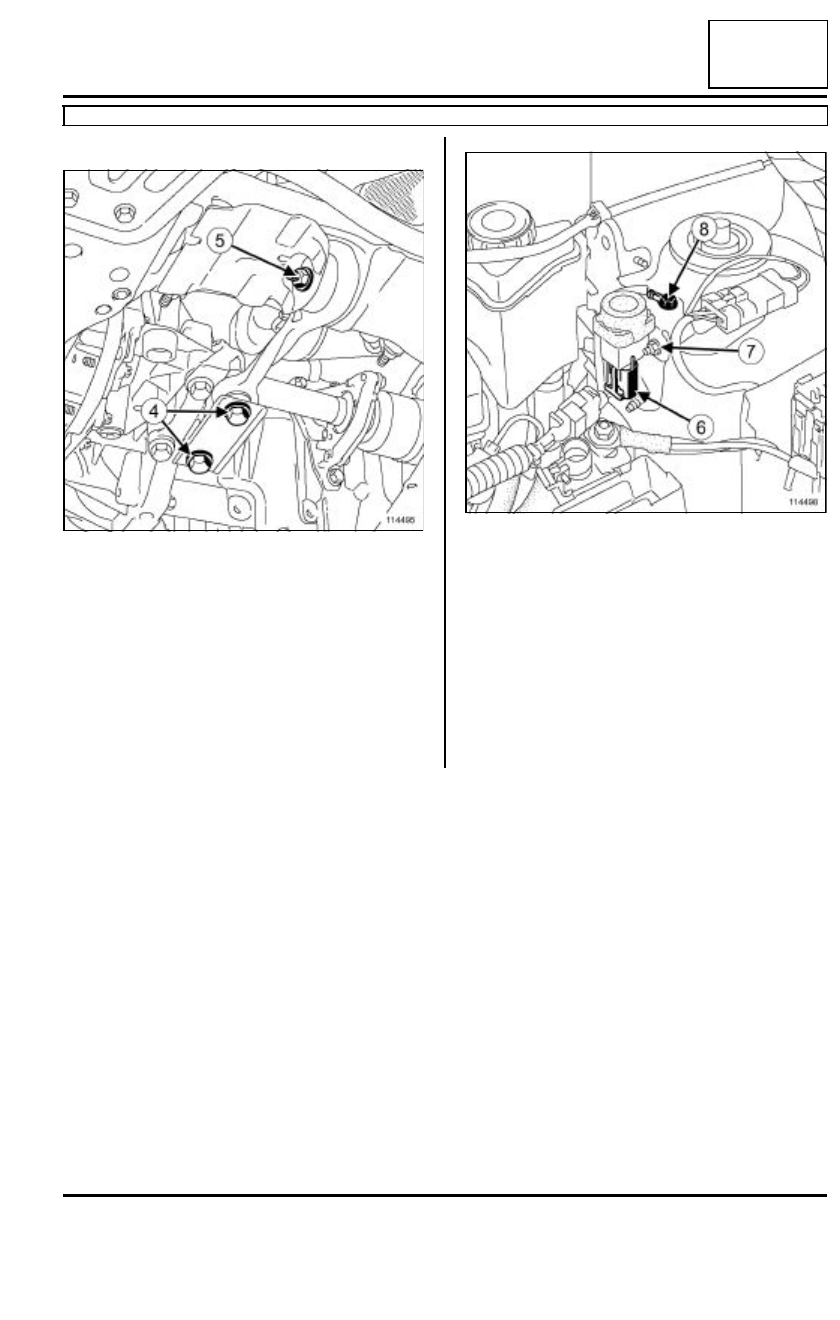

- los tornillos de fijación (4) de la bieleta de recupe-

ración de par en el motor,

- el tornillo de fijación (5) de la bieleta de recupera-

ción de par en la cuna,

- la bieleta de recuperación de par.

Desclipsar el filtro de gasóleo de su soporte.

Desconectar:

- los conectores  del calculador de inyección,

- el conector (6) del captador de inercia.

Extraer:

- el tornillo de fijación (7) del captador de inercia,

- el cable de masa (8) sobre el captador de inercia,

- el captador de inercia,

- el protector de la batería con el calculador.

114495

114498

10A

-

80

CONJUNTO MOTOR Y BAJOS DE MOTOR

Conjunto motor-caja de velocidades: Extracción - Reposición

K9K, y 714 o 716 o 718

10A

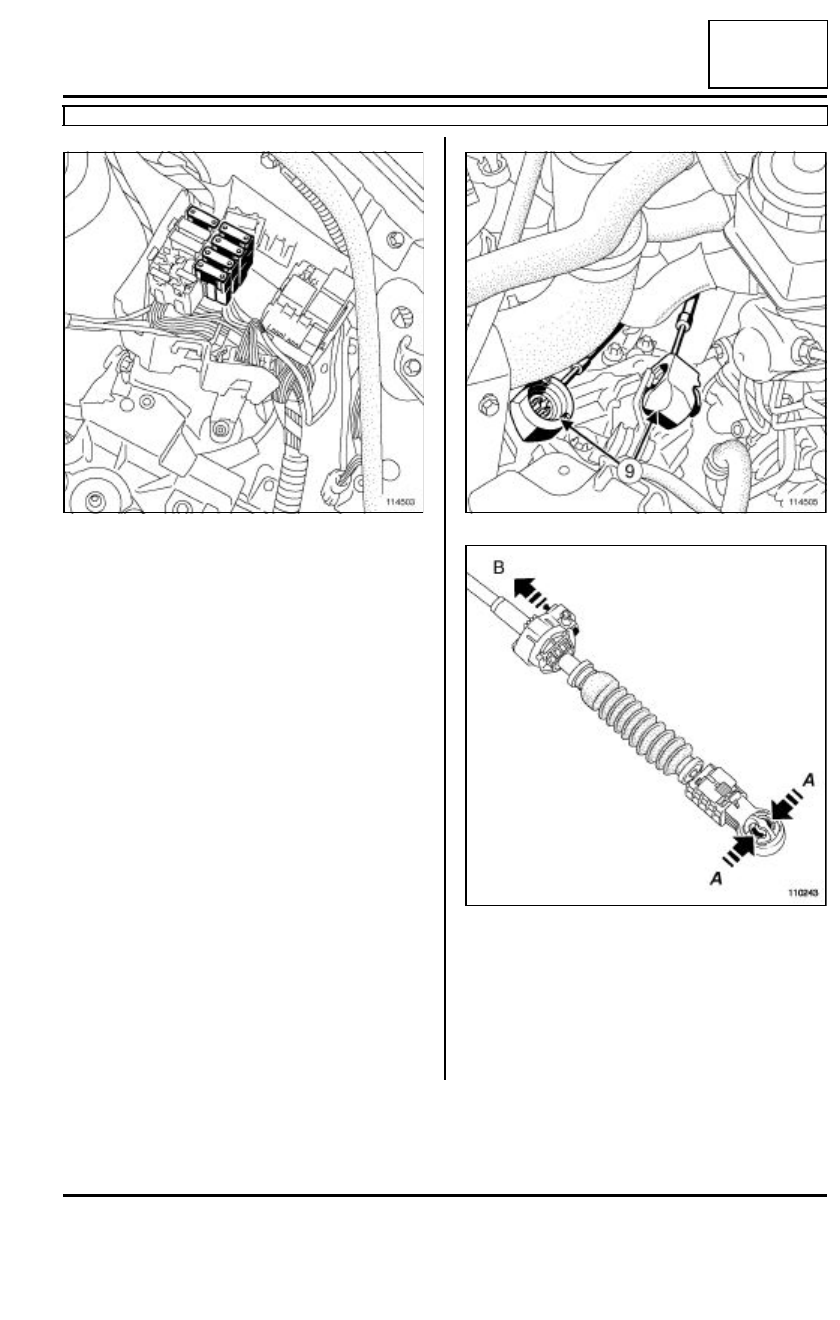

Extraer:

- los fusibles del cajetín de interconexión del motor,

- los portafusibles del cajetín de interconexión del

motor.

Desconectar:

- el cableado del motor del cajetín de interconexión

del motor,

- la trenza de masa en la caja de velocidades.

Extraer:

- los cables del mando de velocidades (9) en la caja

de velocidades presionando en (A),

- los cables del mando de velocidades de los frenos

de funda tirando en (B),

- el tornillo de fijación de la bajada del escape en el

catalizador.

114503

114505

110243
