Общие сведения

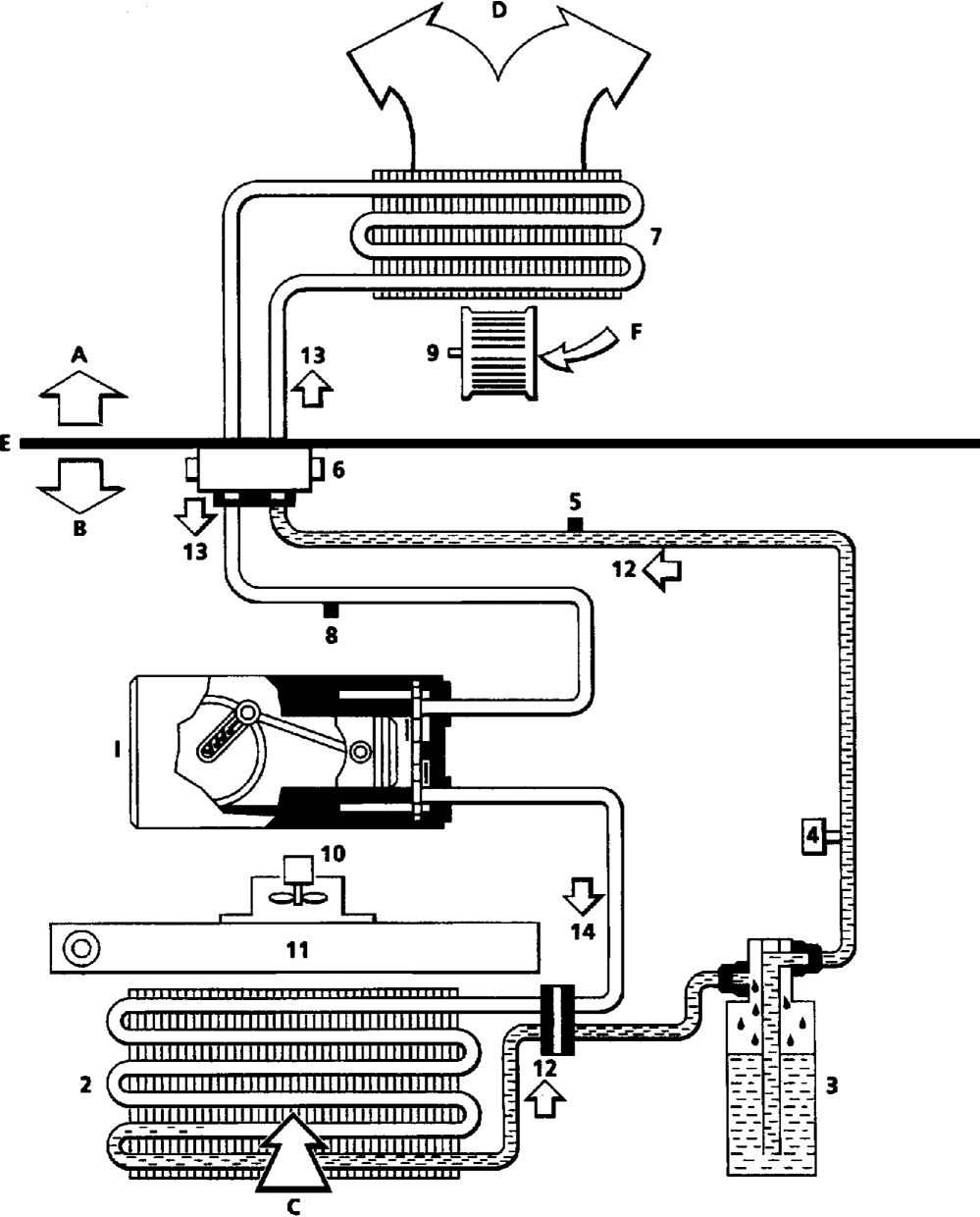

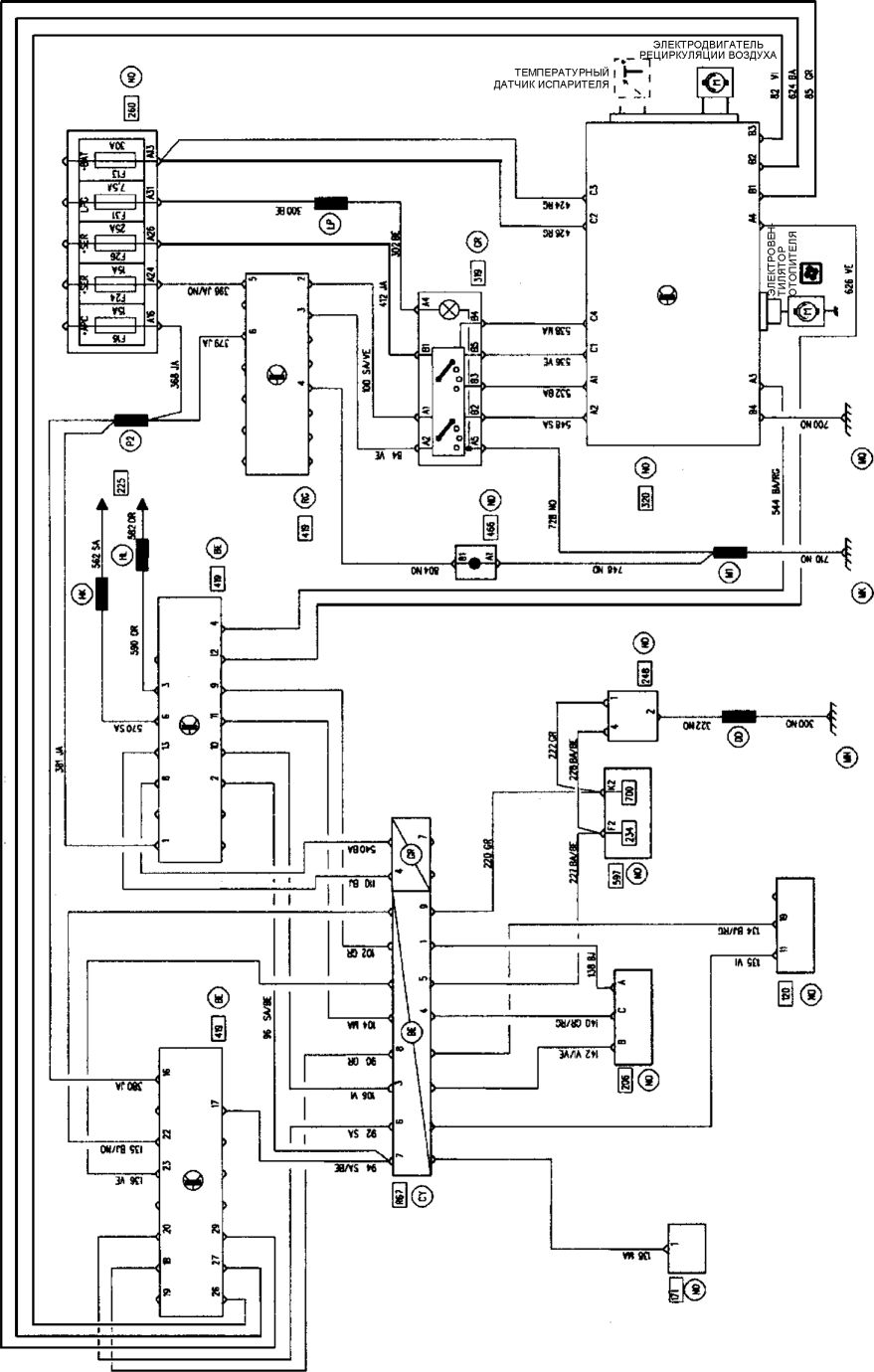

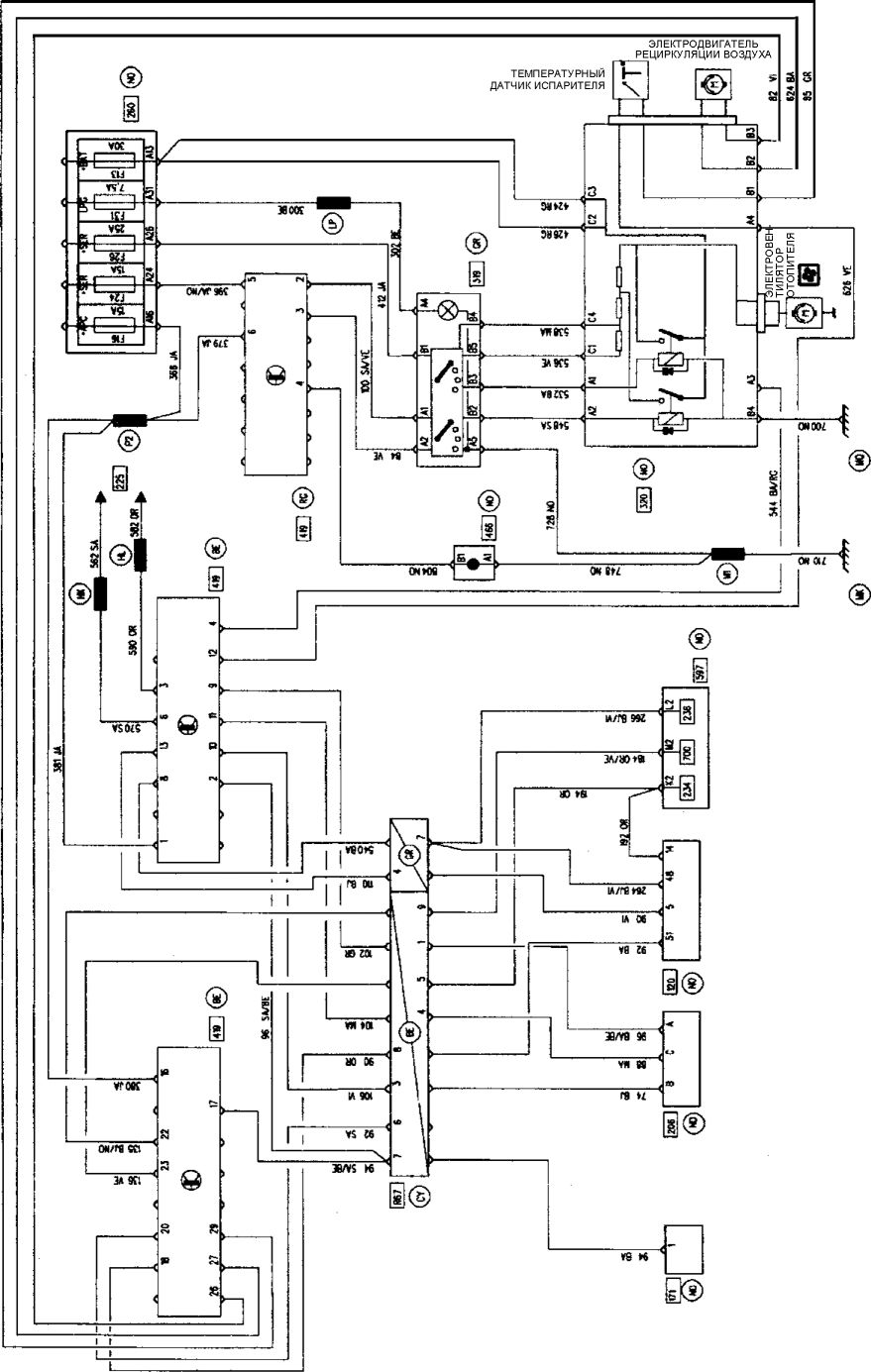

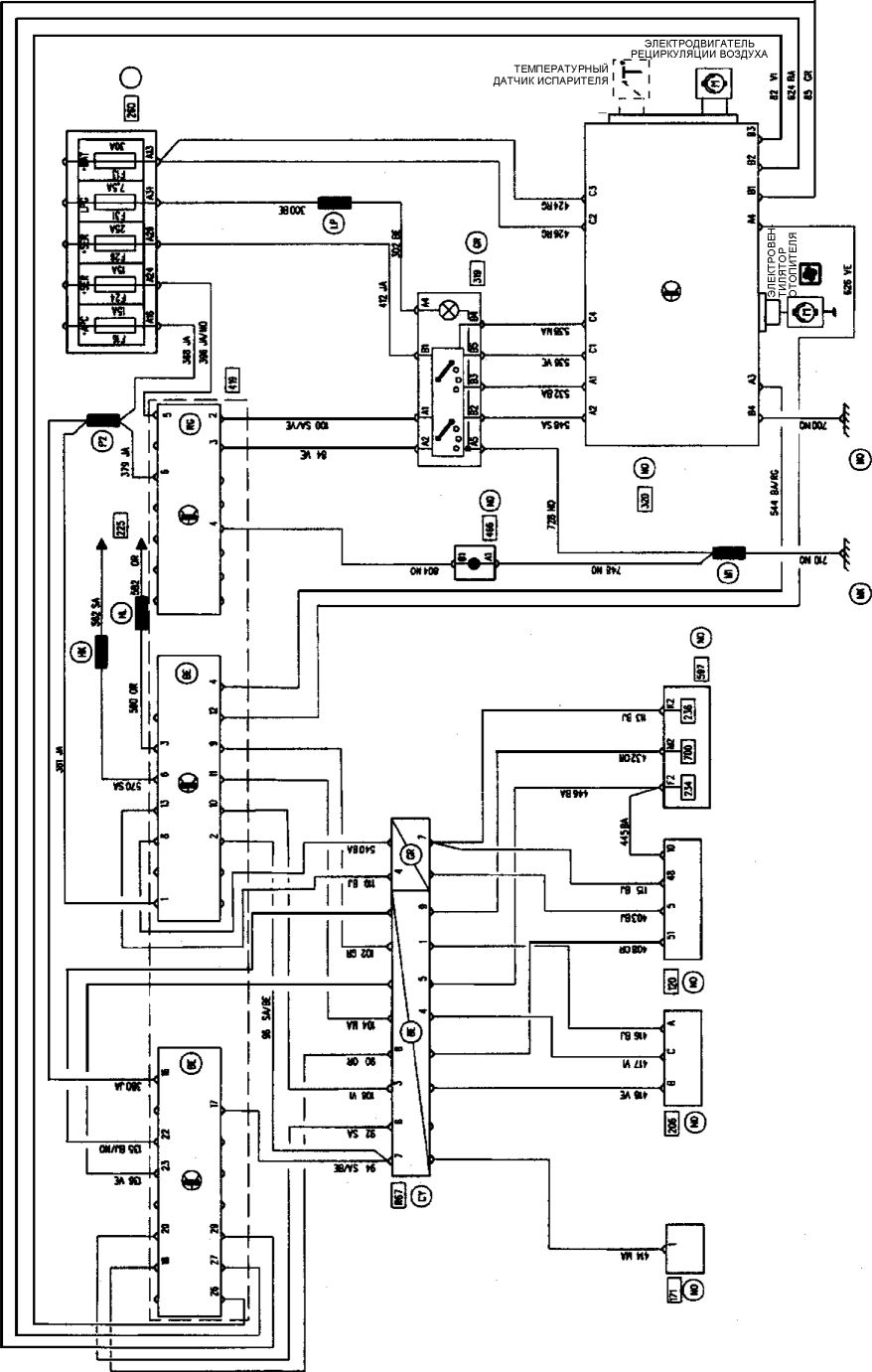

Электрическая схема

ДВИГАТЕЛЬ D7F



ДВИГАТЕЛЬ F8Q

Двигатель E7J

120 Компьютер впрыска

171 Муфта компрессора кондиционера

206 Манометрический выключатель

225 Диагностический разъем

234 Реле электровентилятора системы охлаждения двигателя

236 Реле топливного насоса

248 Термодатчик электровентилятора системы охлаждения двигателя

260 Блок предохранителей

319 Панель управления кондиционера

320 Блок отопителя и испарителя

419 Компьютер кондиционера

466 Коробка шунтов

597 Коробка предохранителей защиты двигателя

700 Реле включения малой скорости электровентилятора системы охлаждения двигателя

R67 Разъем жгутов проводов передней части моторного отсека и двигателя

NB: Температурный датчик испарителя (в зависимости от исполнения)
