Кодированный электромагнитный клапан
На данных автомобилях для замены электромагнитного клапана и его
кодированной микросхемы (А) необходимо снять ТНВД.
СНЯТИЕ

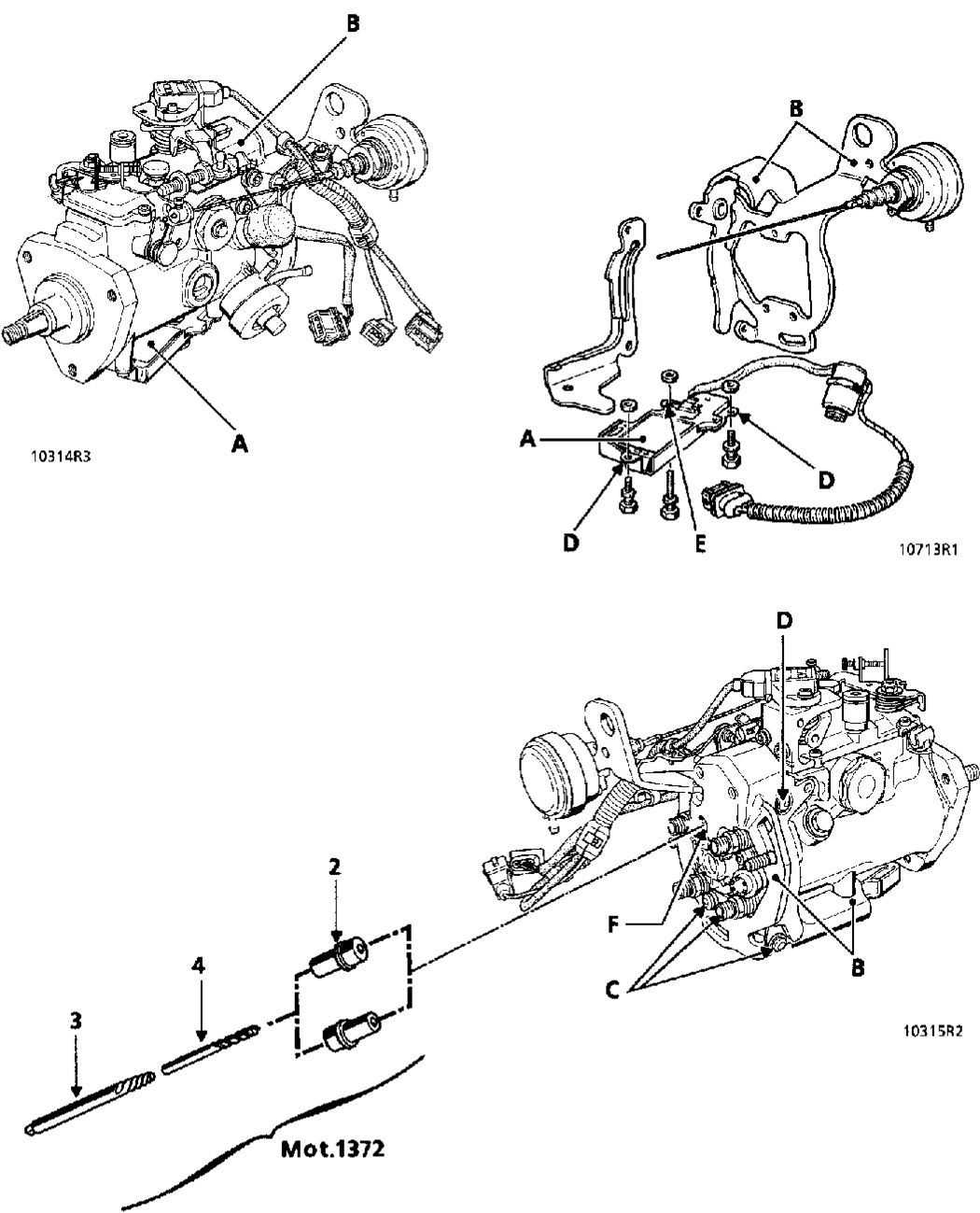

Расположите насос на верстаке и снимите защитный кронштейн (В).
Кронштейн закреплен срезанными болтами, которые можно снять
следующим образом:
- используя небольшое зубило или керн, ударьте несколько раз по
коническим головкам болтов (С), (D) и (Е), чтобы стронуть болты
с места;
- болт (Е) с помощью инструмента Mot. 1372 высверлите сверлом
диаметром 4 мм отверстие на глубину примерно 4 мм, подставив со
стороны кронштейна кондукторную втулку (2) большего диаметра.
Извлеките болт с помощью съемника (3) и его рукоятки.
УСТАНОВКА
Затяните кодированный электромагнитный клапан с моментом 2 даН-м.
Установите термоусадочный чехол на отсечной электромагнитный
клапан, обеспечив при этом прохождение жгута проводов.
Установите защитный кронштейн с помощью срезанных болтов,
соблюдая при этом порядок их установки, а также порядок
установки присоединительных деталей (в зависимости от вида
сборки).
ВНИМАНИЕ. С помощью динамометрического ключа затяните болты с
установленным моментом, затем обломите головки болтов, сгибая их
с помощью надетой на головку болта трубки.
Порядок установки болтов:
D : 05 х 25 мм; момент затяжки = 0,55 даН-м
С и F : 06 х 40 мм; момент затяжки = 1,2 даН-м
Е : 05 х 33 мм; момент затяжки = 0,55 даН-м

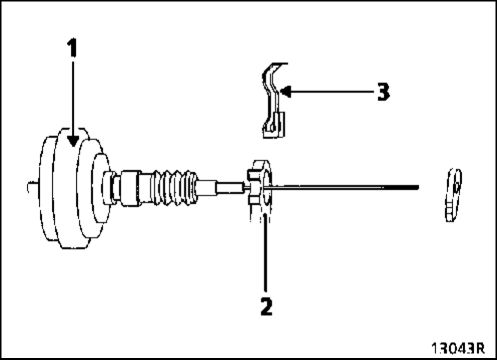

Установите на место трос пневмопривода ускоренного холостого
хода и затяните зажим троса так, чтобы выдержать зазор 2 мм.
Установите ТНВД на двигатель.
