Рено Симбол. Электросхема автоматической коробки передач
схема акп

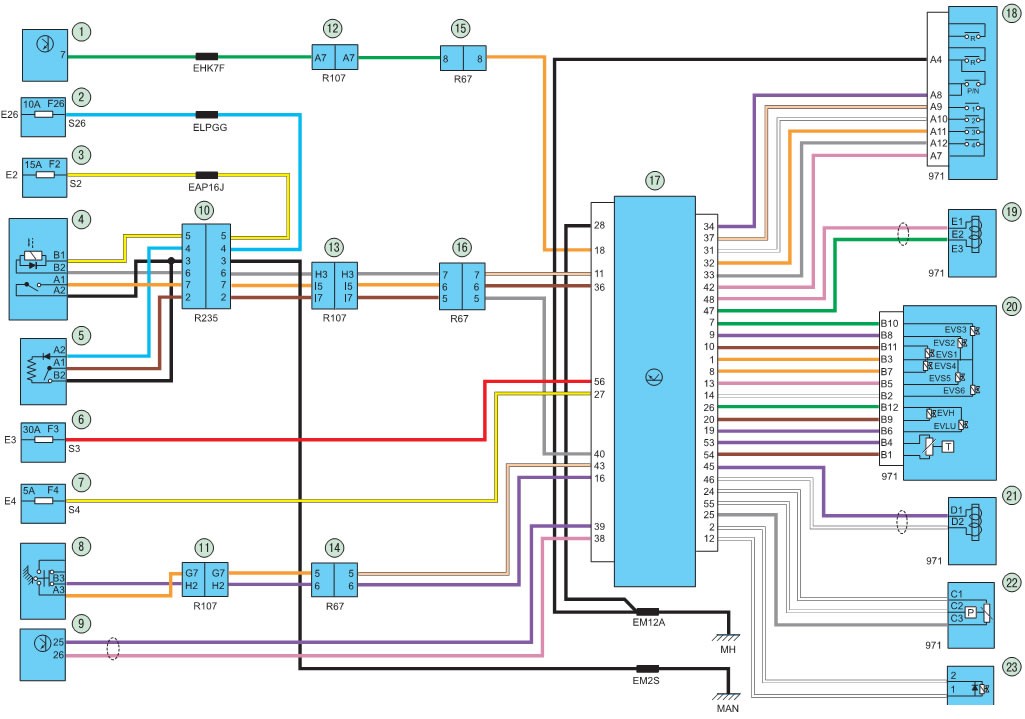

Система управления автоматической коробкой передач: 1 - диагностический
разъем; 2,3 - монтажный блок в салоне; 4 - селектор управления
переключением коробки передач; 5 - рычаг селектора управления
переключением коробки передач; б, 7 - монтажный блок под капотом; 8 -
выключатель стоп-сигнала; 9 - блок управления двигателем;
10,11,12,13,14,15,16 - колодка жгута проводов; 17 - блок управления
автоматической коробкой передач; 18 - многофункциональный переключатель;
19 - датчик скорости автомобиля; 20 - интерфейс электрики и гидравлики;
21 - датчик частоты вращения первичного вала коробки передач; 22 -
датчик относительного давления; 23 - электромагнитный клапан
теплообменника
