Рено Симбол. Датчик переднего колеса

Снятие:

– поднимите колесо с нужной стороны и снимите его;

– в моторном отсеке отсоедините проводку датчика от крепления, установленного на амортизаторной стойке;

– отсоедините контактный разъем и снимите уплотнение проводки на брызговике колеса;

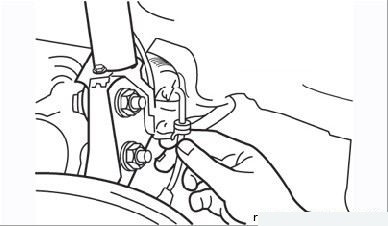

Рисунок 7.37. Проводка датчика переднего колеса в колесной арке

– вытяните провод под колесную арку и снимите проводку с кронштейна, установленного на стойке подвески (Рисунок 7.37);

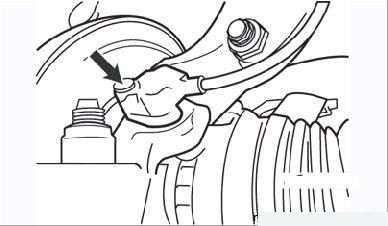

Рисунок 7.38. Болт крепления датчика переднего колеса (стрелка)

– выверните болт крепления датчика к поворотному кулаку (Рисунок 7.38);

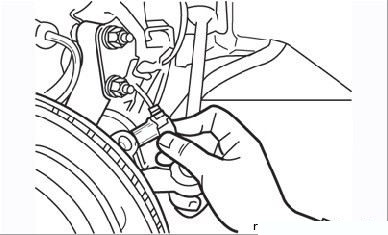

Рисунок 7.39. Снятие датчика переднего колеса

– выньте датчик вместе с проводкой из поворотного кулака (Рисунок 7.39);

– замерьте сопротивление датчика, которое должно составлять примерно 1,2 кОм.

Установка:

– нанесите на торец датчика универсальную смазку;

– очистите сопрягаемые поверхности датчика и поворотного кулака;

– установите датчик в отверстие от руки, не прибегая к молотку. Заверните и затяните установленным моментом болт крепления датчика;

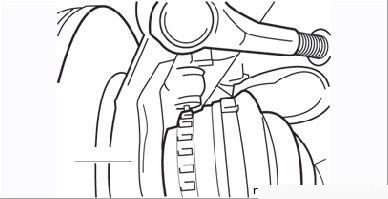

Рисунок 7.40. Измерение зазора между зубчатым колесом и датчиком

– измерьте зазор между зубчатым кольцом и датчиком, который должен составлять 0,10–0,19 мм (Рисунок 7.40). Отрегулируйте зазор с помощью подходящих шайб;

– выполните остальные операции в порядке, обратном снятию.
