Рено Симбол. Замена шаровой опоры
При повреждении пыльника шаровой опоры замените опору в сборе.
– включите стояночный тормоз; |
– поднимите переднюю часть автомобиля, установите страховочные
опоры под кузов и снимите соответствующее колесо; |
– выверните болты и отверните гайки крепления стабилизатора к
рычагу подвески; |
|
Рисунок 5.6.
Стрелкой указан верхний болт крепления
поддерживающей планки |
|
|
– при наличии в конструкции поддерживающей планки выверните
болты ее крепления к лонжерону и переднему болту оси рычага (см. Рисунок
5.6 и 5.7); |
|
Рисунок 5.7.
Стрелкой указана гайка крепления нижней части
поддерживающей планки |
|
|
– отверните гайку и извлеките болт хомута крепления шаровой
опоры к поворотному кулаку; |
– выньте из хомута палец опоры, не повредив при этом чехлы опоры
и ШРУСа, а также пластиковую защитную прокладку шарнира;
|
|

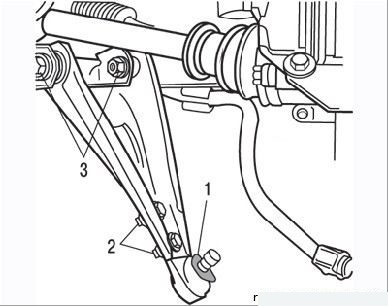

Рисунок 5.9.
Снятие шаровой опоры нижнего рычага передней
подвески: 1 – пластиковая защитная прокладка; 2
– болты крепления опоры; |
3 – болты
крепления рычага |
|
|
– отверните от нижнего рычага две гайки крепления опоры и выньте
болты и шайбы (Рисунок
5.9); |
– осмотрите шаровую опору: палец должен без заеданий
перемещаться в корпусе и не иметь чрезмерного износа, чехол
опоры несъемный и при повреждении заменяется вместе с опорой. |
Установка проводится в порядке, обратном снятию. Болтовые
соединения затягиваются окончательно после установки автомобиля
на колеса. |
Проверьте и отрегулируйте углы установки колёс.
