Рено Симбол. Передняя подвеска
Передняя подвеска независимого типа с амортизаторными стойками
типа McPherson, нижними треугольными рычагами и стабилизатором
поперечной устойчивости установлена на подрамнике.
Амортизаторные стойки с витыми цилиндрическими пружинами верхней
частью крепятся к усиленным опорам кузова, нижней частью
привернуты двумя болтами к верхней части поворотных кулаков.
Ступицы передних колес вращаются в радиально-упорных
подшипниках, напрессованных на поворотные кулаки. |
Нижняя часть поворотных кулаков присоединена к рычагам подвески
посредством шаровых шарниров. Шаровые шарниры крепятся к рычагам
подвески болтами и фиксируются на поворотном кулаке с помощью
болтового хомутного соединения. |
Рычаги подвески соединены с кузовом через резинометаллические
втулки – сайлентблоки. |

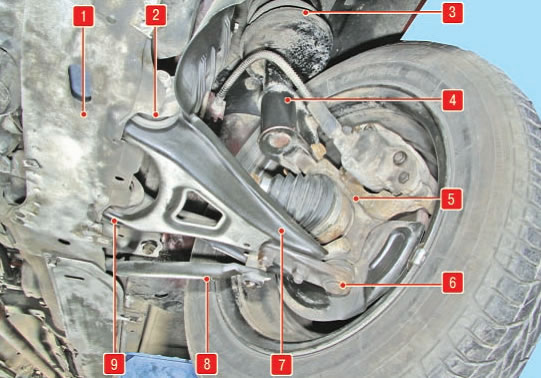

Передняя подвеска: 1
- подрамник передней подвески; 2 - передний шарнир (сайлентблок) рычага
передней подвески; 3 - пружина; 4 - амортизаторная стойка передней
подвески; 5 - поворотный кулак; б - шаровая опора; 7 - рычаг передней
подвески; 8 - стабилизатор поперечной устойчивости; 9 - задний шарнир
(сайлентблок) рычага передней подвески
|
Рисунок 5.1.

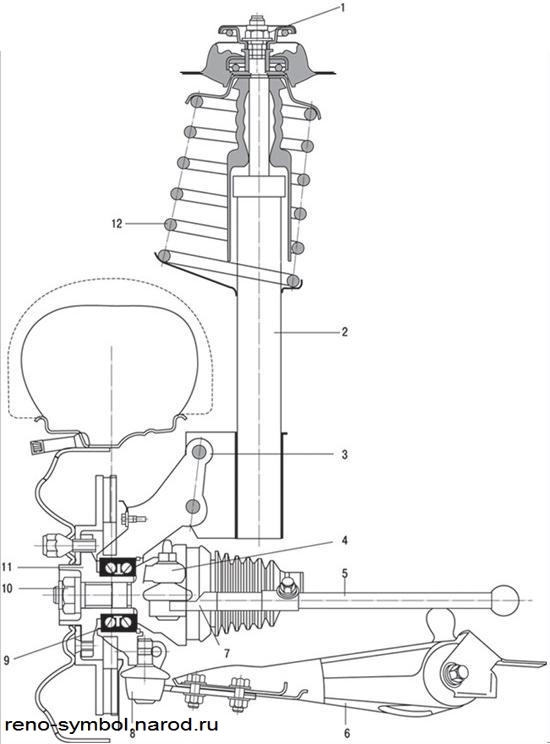

Вид передней подвески: 1 – гайка крепления
верхнего конца амортизаторной стойки; 2 –
амортизаторная стойка; 3 – поворотный кулак; 4 –
шарнир рулевой тяги; 5 – рулевая тяга; 6 –
нижний рычаг подвески; 7 – наконечник рулевой
тяги; 8 – шарнир рычага подвески; |
9 –
подшипник ступицы колеса; 10 – гайка вала
привода передних колес; 11 – ступица; 12 –
пружина |
|
|
|
Рисунок 5.2.

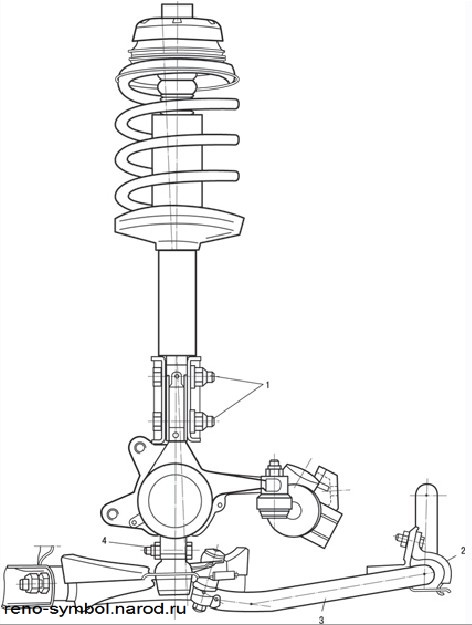

Вид передней подвески: 1 – болты крепления
амортизаторной стойки; 2 – хомут крепления
стабилизатора поперечной устойчивости; 3 –
штанга стабилизатора поперечной устойчивости; 4
– болт крепления шарнира рычага к поворотному
кулаку |
|
|
Задняя подвеска полунезависимого типа с продольными рычагами,
присоединенными через сайлентблоки к кузову автомобиля. Витые
цилиндрические пружины установлены отдельно от гидравлических
амортизаторов двустороннего действия. Амортизаторы верхними
концами крепятся к кузову, нижними – к продольным рычагам. |
