Снятие двигателя и процедуры ремонта  2 Г • 1 1

Кроме двигателя F9Q 732

Снятие

1. Снимите аккумулятор, как описано в

главе 5А.
2. Снимите радиатор, как описано в главе
3. Отсоедините верхний шланг от корпуса

термостата и нижний шланг от трубки

систем охлаждения.
3. Слейте масло из КПП, как описано в
главе 7 А.
4. Если необходимо, слейте моторное
масло, как описано в главе 1 Б.
5. Снимите капот, как описано в главе 11.
6. Снимите узел воздушного фильтра и
впускные воздуховоды, как описано в гла­
ве 4Б. На моделях стурбонаддувом отсоеди­
ните воздуховод, соединяющий интеркулер

итурбонагнетель со впускным коллектором.
Отсоедините от турбонагнетателя шланги
охлаждения.
7. Затяните ручной тормоз, поднимите
переднюю часть автомобиля домкратом и
установите страховочные опоры (см. Под­

нятие автомобиля домкратом и установка

страховочных опор). Снимите оба передних

колеса и оба передних локера с боковыми
крышками. Если предусмотрен, снимите
нижний защитный кожухсилового агрегата.
8. Снимите оба передних локера.
9. Снимите ремень привода вспомога­
тельных агрегатов, как описано в главе 1 Б.

10. На моделях с кондиционером снимите

компрессор, как описано в главе 3, и
отведите его в сторону, не отсоединяя
шланги. НЕ ВСКРЫВАЙТЕ хладагентную
систему.

11. Снимитемасляныйфильтр.какописано

в главе 1 Б.

12. Снимите насос ГУР и бачок с двигате­

ля, как описано в главе 10, не отсоединяя
шлангов. Отведите насос в сторону.

13. Навесьте бирки и отсоедините шланги

отопителя от корпуса термостата в левой
стороне головки цилиндров.

14. Отсоедините вакуумный шланг усили­

теля тормозов от впускного коллектора

(слева на головке цилиндров).

15. Отсоедините трубки и проводку от элек­

тромагнитных клапанов пусковых оборотов
и РВГ. На двигателях F9Q отсоедините
проводку ТНВД со стороны блока управления

и разъемы всех датчиков, относящихся к косе
проводки к проводке двигателя.

1 В. На двигателях F8Q снимите блок управ­

ления подогревом свечей и подвяжите его к
двигателю, как описано в главе 5В.

17. Отсоедините трос акселератора (если

предусмотрен) и трос сцепления от двига­
теля, как описано в главах 6 и 4Б.

18. На моделях без турбонаддува отсое­

дините проводку от датчика давления
окружающего воздуха (альтометрического).

19. Снимите верхнюю и боковую крышки

коробки реле в левой части моторного
отделения, освободите плату реле и плас­
тиковые хомуты проводки отведитепроводку,
уложив ее на двигатель сверху.

20. Сожмите фиксатор и отсоедините
питающую топливную магистраль оттоплив-
ного фильтра. Отсоедините от фильтра
проводку.
21. Отсоедините фитинг топливовозврат-
ной системы от ТНВД.
22. Отсоедините шину "массы" от мотор­
ного щита.
23. Если предусмотрена, снимите распор­
ную штангу между "столбами" кузова.
24. Снимите аккумулятор, как описано в
главе 5А. На моделях Scenic демонтируйте
блок вторичного вывода в моторном отделе­
нии и отведите его в сторону.
25. Отсоедините провод питания мотора
стартера ("силовой") и провод питания
подогрева от разъема проводки правой
стороне отсека аккумулятора.
26. Отверните гайку крепления левого
рулевого наконечника и с помощью съем­
ника отсоедините его от рычага поворотно­

го кулака.
27. Отверните болтыкрепления резинового
чехла внутреннего ШРУСа левого вала (с
металлическим кольцом) к КПП.
28. Отверните два болта крепления лево­
го суппорта к поворотному кулаку и отсое­
дините проводку датчика износа колодок.
Подвяжите суппорт к пружине подвески,
чтобы не нагружать тормозной шланг.
29. Выверните болт крепления пальца
нижней шаровой опоры к поворотному
кулаку.
30. Выверните оба болта крепления левой
стойки передней подвески к поворотному
кулаку (гайки с задней стороны).
31. Оттянув нижний рычаг подвески вниз,
выведите приводной вал из КПП, не от­
соединяя его от ступицы.

32. Проследите, чтобы компонентытрипода
остались на своих местах на внутреннем
ШРУСе и не свалились внутрь КПП. Из
коробки может вытечь немного масла -
подставьте тазик для его сбора.
33. Действуя под автомобилем, выпрессуй-
те полый пружинный штифт крепления (ран­
ние модели) правого приводного вала к вы­
ходному валу КПП. Если снимается ориги­
нальный сдвоенный штифт, его необходимо
заменить новым, одинарным (рис. 6.33).
34. Отверните гайку крепления правого
рулевого наконечника и с помощью съем­
ника отсоедините его от рычага поворотного
кулака.
35. Выверните верхний болт крепления
стойки подвески кповоротному кулаку (гайка
установлена сзади). Ослабьте, но не вывора­

чивайте нижний болт.
36. Вытяните приводной вал из КПП, сняв
его со шлицев выходного вала. Подвяжите
вал к рулевому механизму. Примечание:

Если вал имеет промежуточную секцию,
снимается весь вал целиком.

37. Снимите приемную трубу глушителя
вместе с каталитическим нейтрализатором,
как описано в главе 4Б.
38. Отверните винты и снимите пластиковую
нижнюю крышку КПП, отметьте положение

главного штока переключения передач на
вилке штока, выходящего из КПП. Ослабьте
болт хомута и разделите шток на две секции
(рис. 4.20).
39. Если необходимо, открепите гидравли­
ческие трубки ГУР от КПП.
40. Вытяните пружинный фиксатор и сни­
мите датчик скорости автомобиля с задней
части КПП.
4 1 . Отсоедините проводку от датчика

включения фонарей заднего хода на КПП.

42. Отсоедините трубки маслоохладителя,

расположенные под масляным фильтром.
43. Присоедините таль к подъемным проу­
шинам двигателя и перенесите на нее вес
силового агрегата.
44. Отверните, но не выворачивайте пол­
ностью гайку заднего болта тяги задней
опоры силового агрегата, затем выверните
передний болт тяги. Запомните способ

установки амортизатора и демонтируйте его

сверхней части заднейопоры. Демонтируйте
задний кронштейн опоры с КПП.
45. Снимите пластиковую крышку правой
опоры двигателя. Отверните гайки крепления
опоры двигателя к двигателю и кузову.
Снимите резиновую подушку опоры.
46. Отверните гайки крепления левой опоры
двигателя к кузову и двигателю и гайку уси­
ливающего кронштейна. Снимите резино­
вую подушку опоры.
47. Установив передние колеса в поло­
жение прямолинейного движения, отвер­
ните резиновый чехол и отверните эксцент­

риковый болт крепления нижней части
внутренней рулевой колонки к валу рулевого
механизма и отсоедините колонку, как
описано в главе 10.

Предупреждение: Если установлена по­
душка безопасности, очень важно ее не
потревожить при вращении рулевого
колеса. Перед началом данной операции

зафиксируйте рулевое колесо запорным

устройством или скотчем.

48. Отверните четыре болта крепления
подрамника к кузову (по углам подрамника)
так, чтобы подрамник можно было опустить
в безопасном и управляемом режиме на 10

мм отточек крепления.

49. Ослабьте болты крепления двухуси лива-

ющих кронштейнов к кузову.
50. Насколько это возможно, отверните
болты крепления рулевого механизма. Два

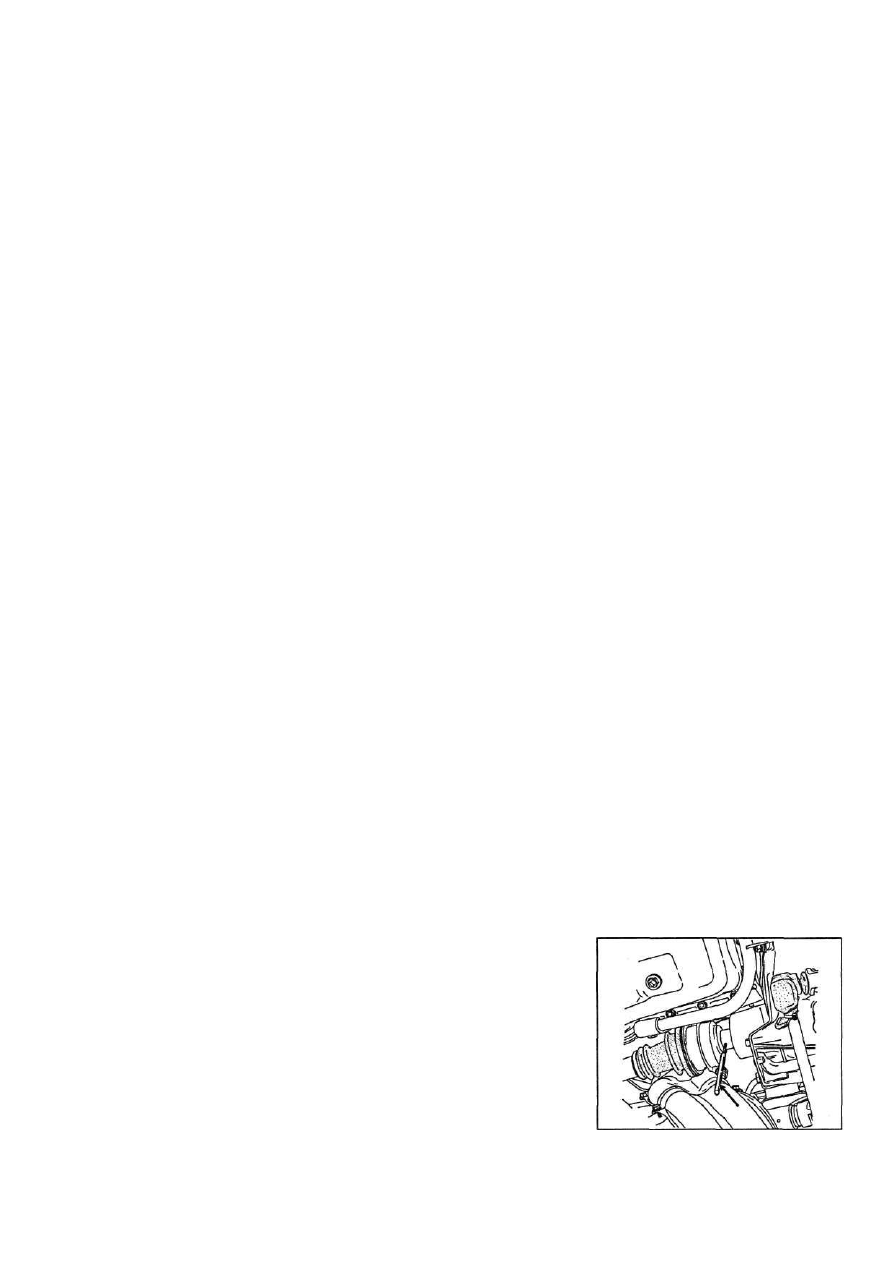

Рис. 6.33 Пробойником (указан стрел­

кой) выбейте штифт приводного вала

Renault Megane

2Г•12 Снятие двигателя и процедуры ремонта

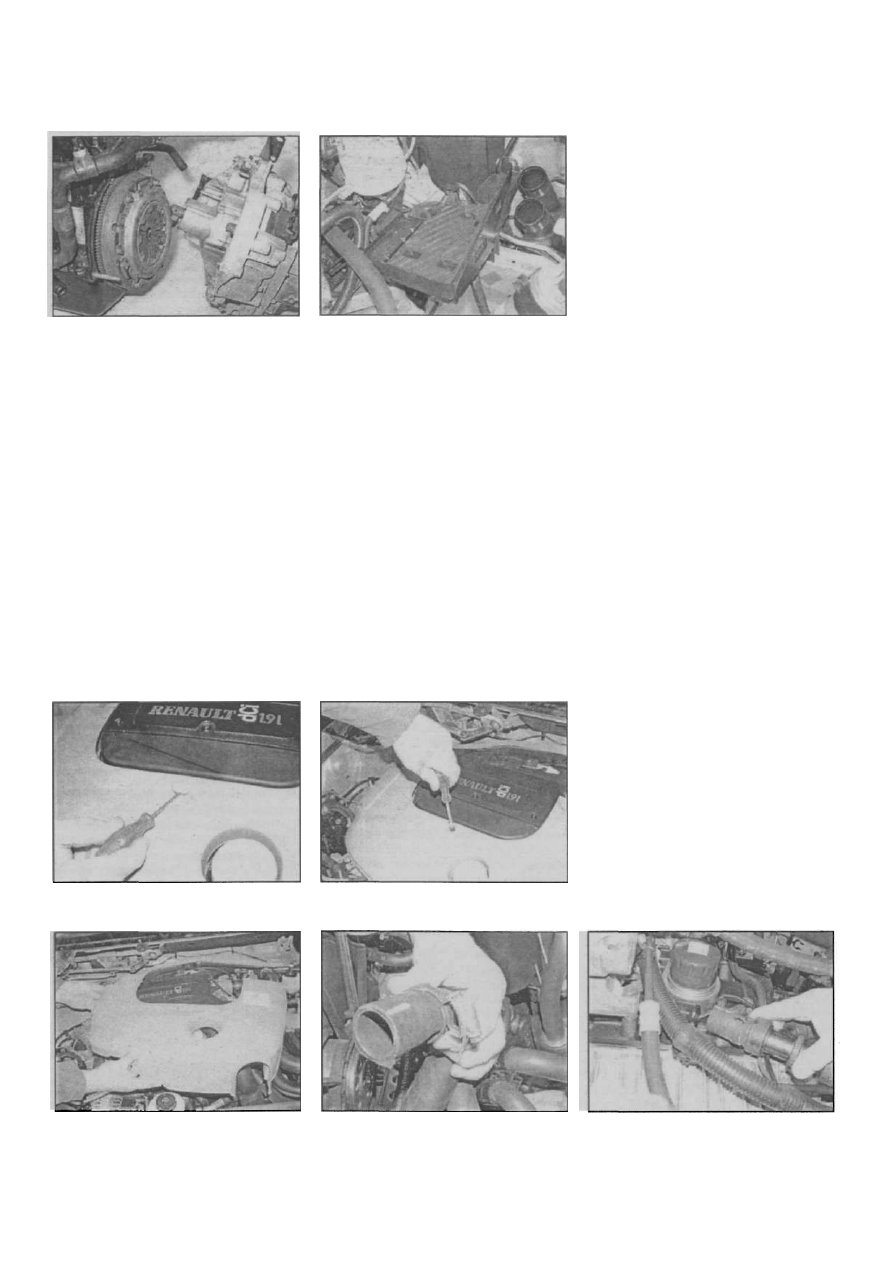

Рис. 6.60 Снятие КПП с двигателя

усиливающих кронштейна должны остаться

на месте.

51. Демонтируйте крепления трубки ГУР к

подрамнику.
52. Отверните болты крепления и подвяжи­

те рулевой механизм как можно выше,

подальше от подрамника.
53. Демонтируйте теплозащитные экраны

из-под рычага переключения КПП. отцепите

возвратную пружину отштока переключения.
54. Развернитештокназадизакрепитеего.
55. Снимите датчик положения коленвала.

отсоедините проводку и открепите ее от

подрамника.
56. Снимите клаксон.

57. Приготовьте тележку для снятия сило­

вого агрегата с деревянными брусками на

ней, чтобы уложить на нее подрамник. При­

готовьте достаточное количество деревян­

ных клиньев для фиксации подрамника с

двигателем натележке. Механики компании

Рис. 6.6З.а. Выпрессуйте заглушки».

Рис. 6.6З.в. _ и снимите верхнюю крышку

двигателя

Рис. 6.62 Полка аккумулятора

Renault пользуются для этого специальной

"каталкой"(инструмент Renault № 1040-01)

и опорами N 1159 и 1159-02. Наличие

подобного оборудование значительно об­

легчает задачу.
58. Отверните болтыкрепленияподрамника

к кузову, запомнив расположение шайб и

втулок. Не забудьте снять болты крепления

трубок ГУР к подрамнику.

59. Вместе с помощниками поднимите

кузов, чтобы высвободить силовой агрегат и

откатите кузов назад. Двое ассистентов

должны придерживать стойки и наблюдать

за сохранностью окружающих компонен­

тов. Отведя автомобиль назад, аккуратно

опустите его и затяните ручной тормоз.
60. Проверьте еще раз, все ли отсоединено

от подрамника и снимите с него силовой

агрегат. Отсоедините двигатель от КПП, как

описано в главе 7 А (рис. 6.60).

Рис. 6.63,,..- отверните винты...

Рис. 6.64.а. Самодельный "инструмент"

для снятия пружинных хомутов

Установка

61 .Установка - обратная процедура. Затя­

гивайте резьбовые соединения предпи­

санными моментами. При установке подрам-

ника на кузов резьбовые шпильки длиной

100 мм; временно ввернутые в гайки

помогут совместить отверстия для болтов.

Как только совместите переднюю часть

подрамника, шпильки можно вывернуть и

завернуть болты. Присоединяя рулевую

колонку, обратитесь к описанию главы 10.

Допейте жидкость в сервоусилитель руле­

вого управления, как описано в Еженедель­

ных проверках. Залейте в двигатель свежее

моторное масло, как описано в главе 1А.

Залейте охлаждающую жидкость, как опи­

сано там же. Прокачайте топливную систе­

му, как описано в главе 4Б. На моделях с тур-

бонаддувом перед запуском двигателя

прокачайте систем смазки, как описано в

параграфе 30 главы 4Б. Перед выездом на

общую дорогу несколько раз нажмите на

тормозную педаль, чтобытормозные колодки

заняли рабочее положение.

Двигатель F9Q 732

Снятие

62. Отсоедините провод "массы" и снимите

аккумулятор и его полку, как описано в главе

5А (рис. 6.62).
63. Затяните ручной тормоз, поднимите

переднюю часть автомобиля домкратом и

установите страховочные опоры (см. Подня­

тие автомобиля домкратом и установка

страховочных опор). Снимите передние

колеса и нижний защитный кожух силового

агрегата. Снимите верхнюю крышку дви­

гателя (рис. 6.63).
64. Слейте охлаждающуюжидкость, отсое­

динив нижний шланг радиатора от входно­

го патрубка водяного насоса в передней

части блока цилиндров, как описано в главе

1Б. Пружинные хомуты снять не совсем

просто. Можно для этого воспользоваться

пассатижами, однако, лучше изготовить

простейший съемник из червячного хомута

(рис. 6.64,а, б).
65. Если требуется, слейте моторное и

трансмиссионное масло из КПП, как описано

в главе 1Б (рис. 6.65).

Рис. 6.64.б. Отсоедините нижний шланг

радиатора от входной трубки водяного

насоса

Renault Megane

Снятие двигателя и процедуры ремонта 2Г•13

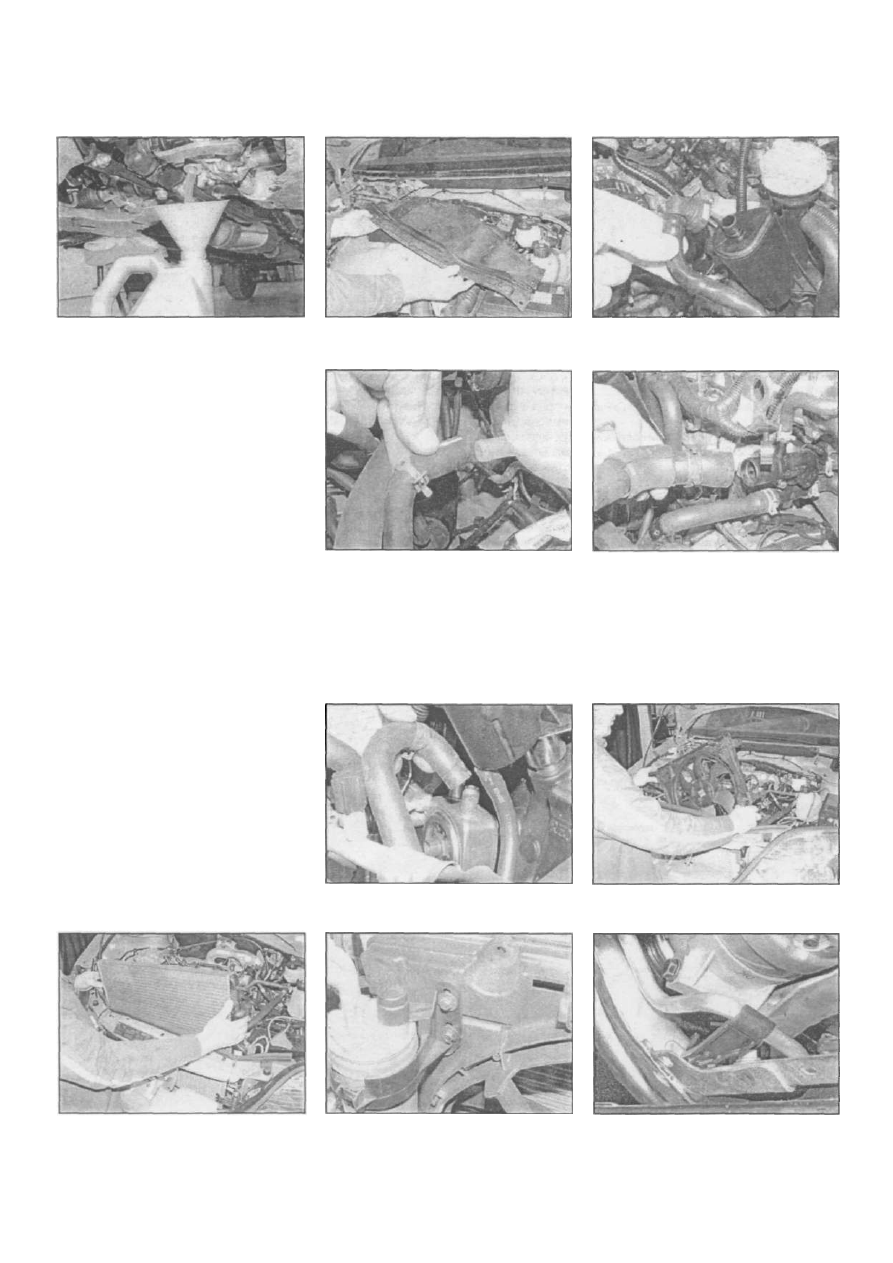

Рис. 6.66 Слейте трансмиссионное мас­

ло

66. На моделях Scenic снимите поводки

щетокстеклоочистителяи решетки системы

вентиляции салона, снимите урывающую

панель перед лобовым стеклом (рис. 6.66).
67. Снимите воздушный фильтр и впускные

воздуховоды, как описано в главе 4Б.
68. Отсоедините шланг вентиляции кар­

тера от маслоотделителя [рис. 6.68).

69. Снимите воздуховод между турбонаг­

нетателем и интеркулером.
70. Отсоедините шланги от расширитель­

ного бачка, корпуса термостата и масло­

охладителя (рис. 6.70,а - в).
71. Снимите электровентилятор и ради­

атор, как описано в главе 3. Осушитель

кондиционера прикреплен к электровенти­

лятору, его необходимо отвести в сторону и

подвязать (рис. 6.71,а, б). Бачок ГУР нужно

также отвести в сторону и подвязать.
72. С двух сторон автомобиля снимите

передние части покеров.
73. Снимитепереднийбампер.какописано

в главе 11.
74. Снимите клаксон, как описано в гла­

ве 12.

75. Открепите от подрамника шланги ГУР,

демонтируйте их кронштейн (рис.6.75).
76. Отсоедините проводку от блока подо­

грева, инерционного выключателя и МАР-

сенсора на моторном щите. Отсоедините

проводку от электроподогревателя ОЖ на

левой стороне головки цилиндров и отсо­

едините шину "массы" спереди блока

цилиндров (рис. 6.76,а - в).
7 7. Отсоедините трос сцепления от КПП, как

описано в главе 6 (рис. 6.77).

Рис. 6.71 ,б.... и радиатора

Renault Megane

Рис. 6.67 Снимите укрывавшую панель

на моделях Scenic

Рис. 6.70,а. Отсоедините шланги от рас­

ширительного бачка...

78. Подставьте посуду под бачок ГУР перед

двигателем, отсоедините гидравлические

трубки от насоса и полностью слейте жид­

кость. Выходной фитинг крепится гайкой,

входной шланг - хомутом. Демонтируйте

Рис. 6.70,в.... и маслоохладителя

Рис. 6.71 ,в. Блок осушителя кондиционе­

ра укреплен на блоке электровентиля­

тора

Рис. 6.68 Отсоедините шланг вентиля­

ции картера от маслоотделителя

также и кронштейн трубки (рис. 6.78,а, б).

Отведите трубки/шланги в сторону.

79. На моделях с кондиционером произво­

дители рекомендуют систему разрядить,

однако, можно демонтировать компрессор

Рис. 6.71.а. Снятие электровентилято­

ра...

Рис. 6.75 Кронштейн крепления гидрав

лической трубки ГУР на подрамнике.

Рис. 6.70.б. ...корпуса термостата...

2Г•14 Снятие двигателя и процедуры ремонта

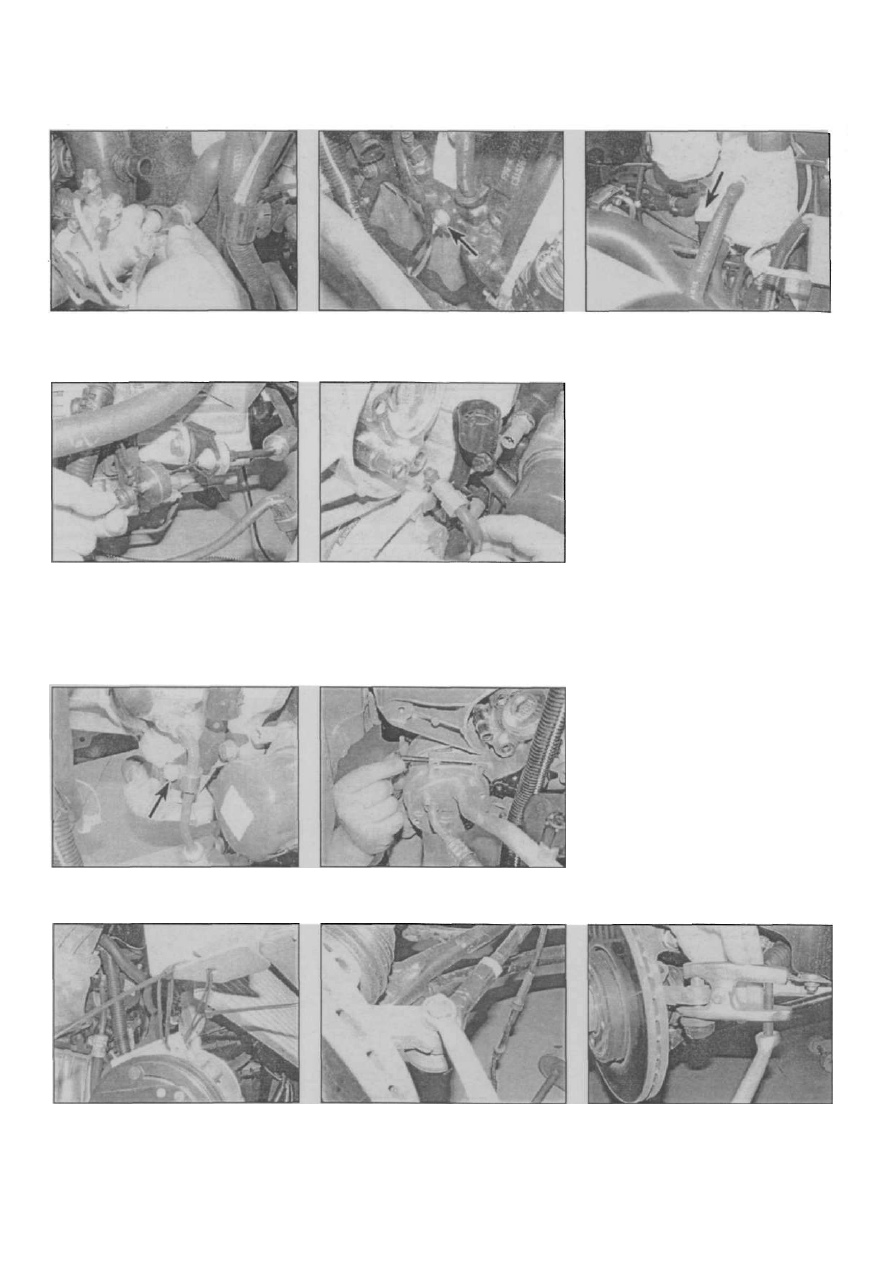

Рис. 6.76,а. Отсоединение проводки от

электроподогревателя ОЖ в левой части

блока цилиндров

Рис. 6.76,б. Провод "массы" в передней

части блока цилиндров

Рис. 6.76,в. Инерционный выключатель

топливной системы

Рис. 6.77 Отсоедините трос сцепления Рис. 6.78,а. Отсоедините выходную труб-
от "вилки" КПП ку от насоса ГУР

с двигателя, отвести в сторону и подвязать 80. Демонтируйте тяги, соединяющие

там, не отсоединяя хладагентных трубок подрамник и кузов.

(рис. 6.79). 81. Отверните гайку крепления левого

Рис. 6.78.б. Кронштейн крепления труб- Рис. 6.79,а. Отверните болты крепления

ки ГУР компрессора кондиционера-

рулевого наконечника и с помощью съем­

ника отсоедините его от рычага поворотного

кулака, как описано в главе 10 (рис. 6.81).

82. Как описано в главе 9, демонтируйте

левый тормозной суппорт и его кронштейн с

поворотного кулака. Примечание: Если

суппорт снять, образуется достаточно
места для отворачивания болта крепления
пальца нижней шаровой опоры. Если

необходимо, снимите датчик ABS. Подвя-

жите суппорт с кронштейном к пружине под-

вески, чтобы ненагружать тормозной шланг

(рис.6.82,а,б).

83. Выверните болты крепления чехла

левого ШРУСа к КПП.

84. Выверните болт крепления пальца

нижней шаровой опоры к поворотному

кулаку, отклоните нижний рычаг вниз и

выведите палец из зацепления с кулаком.

Если есть возможность, зафиксируйте рычаг

в нижнем положении, чтобы не повредить

чехол наружного ШРУСа.

85. Выверните болты крепления левой

стойки к поворотному кулаку (рис. 6.85).

Отсоедините кулак от стойки, снимите его с

автомобиля вместе с приводным валом и

отложите в сторону. Проследите, чтобы

компоненты внутреннего ШРУСа остались

на местах: ролики изношенного ШРУСа

могут свалиться со слайдера.

86. Как описано в главе 9, демонтируйте

правый суппорт вместе с кронштейном с по­

воротного кулака, не отсоединяятормозную

трубку. Подвяжите суппорт к пружине про­

волокой. Примечание: Сняв суппорт, полу-

Рис. 6.79,6.... и подвяжите компрессор к Рис. 6.81,а. Отверните винты.

кузову

Рис. 6.81.б.... и отсоедините съемником

рулевой наконечник

Renault Megane
