Renault Duster 2016 года. ЗАДНИЕ ФОНАРИ: замена ламп

Renault Duster 2016 года. ЗАДНИЕ ФОНАРИ: замена ламп - часть 1

Задние фонари

Откройте дверь багажного отделения и открутите гайки 1, а затем извлеките блок-фару 2 снаружи.

Разблокируйте защелки 3 для извлечения патрона лампы 4

5 Габаритный огонь и стоп-сигнал

Лампа грушевидной формы с байонетным цоколем с двумя нитями накаливания Р 21/5 W

6 Указатель поворота

Лампа грушевидной формы с байонетным цоколем Р 21 W или PY 21 W (в зависимости от комплектации автомобиля).

7 Фонарь заднего хода

Грушевидная лампа с цоколем Р 21 W или,

Задний противотуманный фонарь

(в зависимости от комплектации автомобиля)

Лампа грушевидной формы с байонетным цоколем Р 21 W.

Установка

Для установки действуйте в обратном порядке, стараясь не повредить жгут проводов.

Внутри лампы находятся под давлением и могут взорваться при замене.

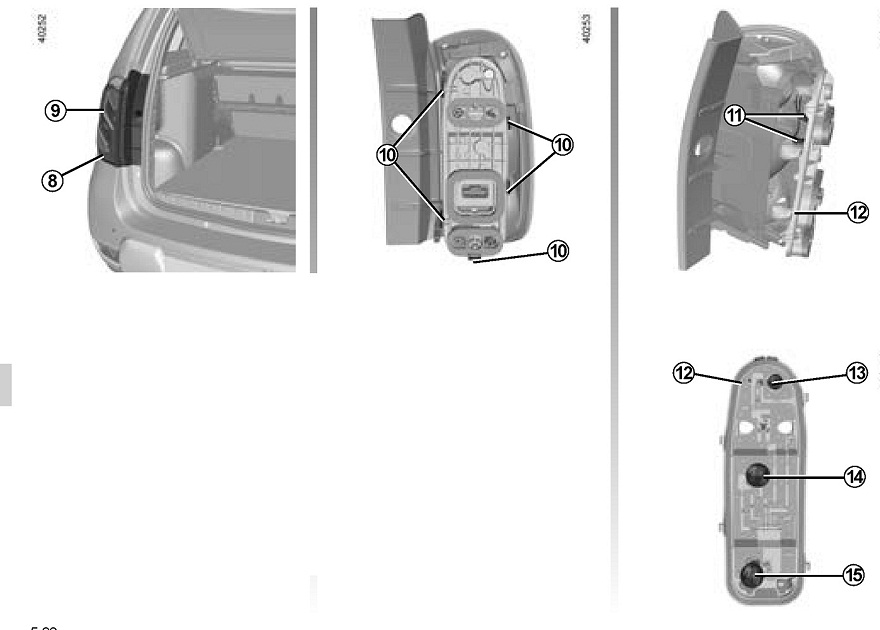

Откройте крышку багажника и отверните гайки 1, а затем извлеките блок-фару 8.

Отсоедините фиксаторы 10 и снимите разъемы 11, чтобы извлечь панель держателя ламп 12.

9 Габаритные огни

Обратитесь на сервисную станцию компании-производителя.

13 Сигнальная лампа включения указателей поворота

Лампа WY 21 W.

14 Стоп-сигнал

Лампа грушевидной формы с байонетным цоколем с двумя нитями накаливания Р 21 W.

15 Фонарь заднего хода

Лампа грушевидной (формы с байонетным цоколем Р 21 W.

Установка

Для установки действуйте в обратном порядке, стараясь не повредить жгут проводов.

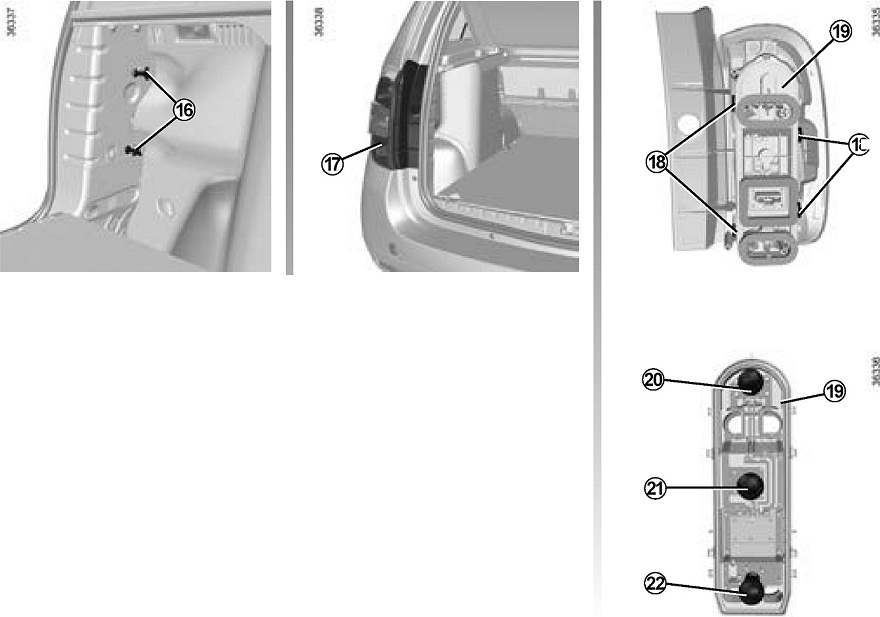

Откройте крышку багажника и отверните гайки 16, а затем извлеките блок-фару 17.

Отсоедините фиксаторы 18, чтобы извлечь патроны 19.

20 Габаритные огни и стоп-сигналы

Лампа грушевидной формы с байонетным цоколем с двумя нитями накаливания Р 21/5 W

21 Указатели поворота

Лампа грушевидной формы с байонетным цоколем Р 21 W или PY 21 W (в зависимости от комплектации автомобиля).

22 Фонарь заднего хода

Грушевидная лампа с цоколем Р 21 W или,

Задний противотуманный фонарь

(в зависимости от комплектации автомобиля)

Лампа грушевидной формы с байонетным цоколем Р 21 W.

Установка

Для установки действуйте в обратном порядке, стараясь не повредить жгут проводов.

Внутри лампы находятся под давлением и могут взорваться при замене.
