СИСТЕМЫ ВПРЫСКА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Диагностика – Проверки

13B

Система впрыска DCM 1.2

№ программы: 4C

№ версии программного

обеспечения диагностики

(Vdiag): 08

ПРОВЕРКА 12

ПРОДОЛЖЕНИЕ 3

Проверка регулятора давления наддува турбокомпрессора с неизменяемой геометрией
направляющего аппарата турбины

Примечание :
Шток регулятора давления турбокомрессора с неизменяющейся геометрией совмещен с валом
компрессора.
Турбокомпрессоры с неизменяемой геометрией направляющего аппарата турбины управляются
электромагнитным клапаном.
В зависимости от типа автомобиля осмотр лучше проводить сверху или снизу.

Примечание :
При необходимости и в зависимости от типа автомобиля и наличия доступа к регулятору давления
соедините вакуумный насос с наконечником трубки регулятора давления на выходе электромагнитного
клапана.

Используя ручной вакуумный насос, создайте разрежение в регуляторе давления наддува, равное
примерно 650 мбар.

1.

Проверьте герметичность крепления.

2.

Проверьте, чтоб шток переместился на несколько миллиметров.

3.

Установите вакуумный прибор и убедитесь, что колебания давления не превышают
100 мбар за 10 секунд.

4.

Сбросьте давление и убедитесь, что шток привода лопаток возвращается в исходное положение без
рывков.

Повторите указанную последовательность действий 3 раза.

Герметичность регулятора давления и перемещения штока привода в норме?

Турбокомпрессор исправен.
Конец процедуры.

Замените турбокомпрессор (см. Руководство по ремонту
388 (Logan/Sandero) или Руководство по ремонту 451
(Duster), Механические узлы и агрегаты, глава 12B,
Система наддува, Турбокомпрессор: Снятие и
установка и Техническую ноту 3938A, Поломка
турбокомпрессора: Указания по замене).

C

ДА

НЕТ

Renault

http___viamobile.ru

13B-199

V2

СИСТЕМЫ ВПРЫСКА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Диагностика – Проверки

13B

Система впрыска DCM 1.2

№ программы: 4C

№ версии программного

обеспечения диагностики

(Vdiag): 08

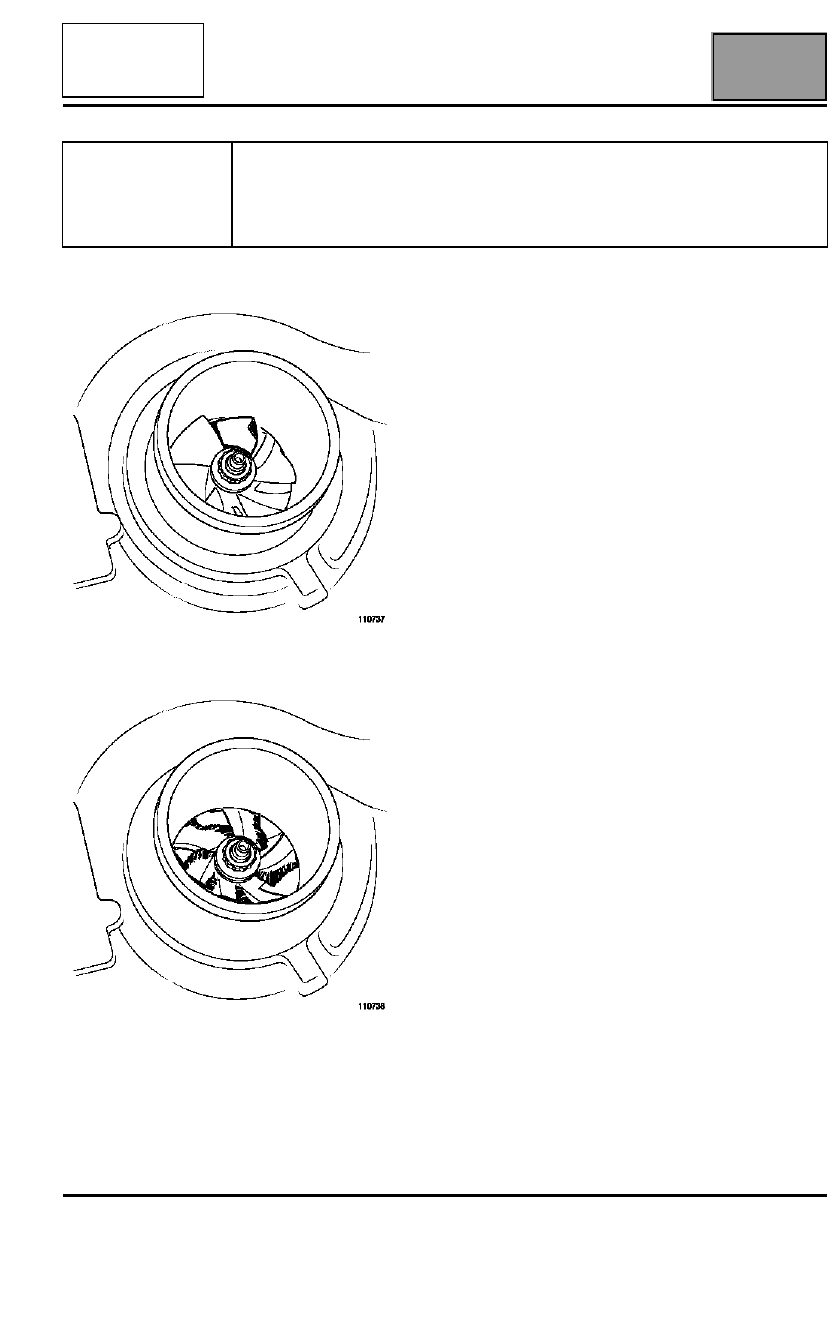

Деформированная, скрученная лопатка (попадание мягкого постороннего предмета)

Поломка лопаток (попадание твердого постороннего предмета)

Конец ПРОВЕРКИ 12

ПРОВЕРКА 12

ПРОДОЛЖЕНИЕ 4

Renault

http___viamobile.ru

13B-200

V2

СИСТЕМЫ ВПРЫСКА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Диагностика – Проверки

13B

Система впрыска DCM 1.2

№ программы: 4C

№ версии программного

обеспечения диагностики

(Vdiag): 08

ПРОВЕРКА 13

Проверка соответствия дизельного топлива

ВАЖНОЕ ЗАМЕЧАНИЕ
При выполнении этой операции необходимо строго соблюдать следующие требования:
– не курить в зоне работ и не подносить к рабочему участку раскаленные предметы,
– принять меры предосторожности против разбрызгивания топлива под действием остаточного

давления в топливопроводах.

– носить защитные перчатки с боковой защитой,
– носить водонепроницаемые перчатки (нитрил).

ВНИМАНИЕ:
– Чтобы избежать коррозии или повреждения, закройте участки, на которые может пролиться

топливо.

– Для предотвращения попадания загрязнений в контур необходимо установить заглушки на все

элементы топливной системы, контактирующие с открытым воздухом.

Подготовительные меры:
Взвесьте пустой пластиковый сосуд на 1300 мл (складской номер 77 11 171 413) и его крышку
(складской номер 77 11 171 416) на электронных весах, похожих на весы, которые используются в
окрасочных мастерских (например: PANDA, складской номер 77 11 224 995). Запишите вес пустого
сосуда.
Данный тип сосуда используется для подготовки краски.

Возьмите пробу топлива объемом 1 л из выпускного отверстия фильтра для дизельного топлива
(см. Руководство по ремонту 388 (Logan/Sandero) или Руководство по ремонту 451 (Duster),
Механические узлы и агрегаты, глава 19C, Топливный бак, Топливный бак: Слив) с помощью
пневматического насоса для перекачки (складской номер 634-200) и поместите ее в пластиковый
сосуд емкостью 1300 мл.
Накройте пластиковый сосуд крышкой и дайте отстояться приблизительно 2 минуты.

Является ли топливо
мутным, и разделяется
ли оно на 2 слоя?

Наличие воды в дизельном топливе: топливо не соответствует
норме.
Слейте топливо из топливной системы, в том числе из топливного
бака (см. Руководство по ремонту 388 (Logan/Sandero) или
Руководство по ремонту 451 (Duster), Механические узлы и
агрегаты, глава 19C, Топливный бак, Топливный бак: Слив).

ДА

A

НЕТ

DCM1.2_V08_TEST13

Renault

http___viamobile.ru

13B-201

V2

СИСТЕМЫ ВПРЫСКА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Диагностика – Проверки

13B

Система впрыска DCM 1.2

№ программы: 4C

№ версии программного

обеспечения диагностики

(Vdiag): 08

ПРОВЕРКА 13

ПРОДОЛЖЕНИЕ 1

Взвесьте дизельное топливо и запишите результат (вычтите из него вес пустого сосуда с крышкой).
Вес топлива находится в допустимых пределах, указанных в таблице ниже?

Вычисленный вес, г
