82D-7

V1

ДОСТУП В АВТОМОБИЛЬ И БЕЗОПАСНОСТЬ.

Диагностика – Вводная часть

82D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

• Визуальная проверка герметичности:
(Только для герметичных разъемов)
Проверьте наличие прокладки в соединении (между двумя соединяемыми частями).
– Проверьте герметичность тыльных частей разъемов:

–

При использовании

соединительных втулок



(1 на каждый провод), убедитесь, что соединительные

втулки есть на каждом проводе, и что они правильно установлены в гнезде (вровень с корпусом).
Проверьте наличие заглушек на неиспользуемых ячейках.

–

При использовании



уплотнительных

 втулок (уплотнение, полностью закрывающее внутреннюю поверхность

разъема) проверить их наличие.

–

При

гелевом

 уплотнении проверьте наличие геля во всех ячейках, не удаляя излишки или выступающие части

гелевой заливки (присутствие геля на контактах не влияет на работу разъема).

–

При использовании

термоклеевого

 уплотнения (термоусадочная оболочка на клеевой основе) убедитесь,

что оболочка полностью обжала задние разъемы и электропроводку, и что затвердевший клей вышел со стороны
проводки.

– Проверьте отсутствие повреждений на всех уплотнительных элементах (надрезов, пригара, значительной

деформации и т.п.).

При обнаружении неисправности см. Техническую ноту 6015A, Ремонт электропроводки.

КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:
– при обращении в службу технической поддержки Techline,
– при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

– Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. Таким образом,

наличие карточки диагностики является условием гарантийного возмещения и способствует
лучшему анализу снятых деталей.

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО ВО ВСЕХ СЛУЧАЯХ, КОГДА

ЭТОГО ПОТРЕБУЕТ СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ TECHLINE ИЛИ СЛУЖБА ВОЗВРАТА ПО

ГАРАНТИИ.

Renault

http___viamobile.ru

82D-8

V1

82D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

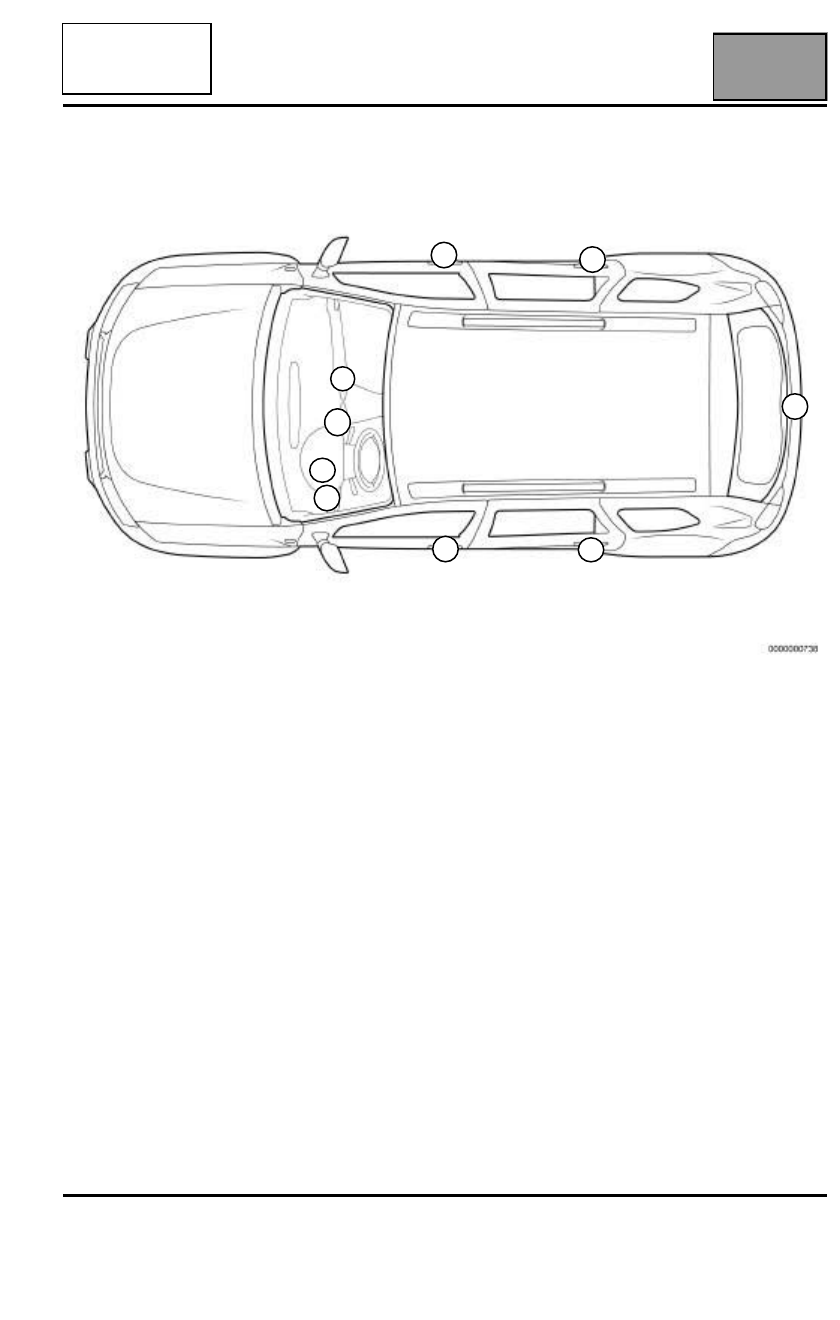

1

ЦЭКБС

6

Замок двери пассажира

2

Блок предохранителей в салоне

7

Замок левой задней двери

3

Приемное кольцо

8

Замок правой задней двери

4

Замок двери задка или двери
багажного отделения

9

Выключатель центрального
замка (ЦЗ*)

5

Замок двери водителя

ЦЗ*: центральный замок

2

3

9

5

7

6

8

4

1

ДОСТУП В АВТОМОБИЛЬ И БЕЗОПАСНОСТЬ.

Диагностика – Перечень и расположение элементов

Renault

http___viamobile.ru

82D-9

V1

82D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

Центральный замок:
Двери могут запираться и отпираться с помощью выключателя ЦЗ*.

Замок двери задка:
Управляющий сигнал на блокировку и разблокировку замка двери задка поступает от ЦЭКБС.

Замки дверей водителя и пассажира:
Команда на запирание и отпирание дверей водителя и пассажира подается с ЦЭКБС.

Ключ с приемоответчиком и радиочастотным ПДУ:
– приемоответчик ключа служит для передачи следующей информации в ЦЭКБС:
– Сигнал кода ключа.
– Сигнал кода системы электронной противоугонной блокировки запуска двигателя.
Приемоответчик участвует также в работе системы электронной противоугонной блокировки запуска
двигателя.

Радиочастотный ключ используется для передачи кода ключа при однократном нажатии кнопки. В ЦЭКБС
поступает радиочастотный сигнал для выполнения запроса пользователя при условии, что данный ключ
зарегистрирован для данного автомобиля (отпирание и запирание замков открывающихся элементов
кузова).

ЭБУ системы впрыска
После обмена с ЦЭКБС сообщениями опознавания ЭБУ системы впрыска снимает защиту с автомобиля
и разрешает запуск двигателя.
Блокировка системы впрыска снимается и запуск двигателя разрешается, как только ЦЭКБС
опознает ЭБУ системы впрыска.

CPE*: центральный замок.

ДОСТУП В АВТОМОБИЛЬ И БЕЗОПАСНОСТЬ.

Диагностика – Назначение элементов системы

Renault

http___viamobile.ru

82D-10

V1

82D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

Система электронной противоугонной блокировки запуска двигателя

Функция системы электронной противоугонной блокировки запуска двигателя распределена между
тремя закодированными ЭБУ (ЦЗКБС, ЭБУ системы впрыска и ключа). Связь между ключом и ЦЭКБС
осуществляется приемным кольцом посредством магнитного поля, создаваемого между приемным
кольцом и ключом.

При подаче "+" после замка зажигания ключ передает свой код в ЦЭКБС через приемное кольцо,
установленное на замке зажигания. ЦЭКБС проводит процедуру опознания ключа через приемное кольцо
Если ключ зарегистрирован для данного автомобиля, выдается разрешение на включение стартера и
разблокируется система впрыска.

ЭБУ впрыска не содержит в памяти никакого справочного кода: в память заносится посылаемый ему код.

Если код ключа не опознается ЦЭКБС, система остается заблокированной. Красная сигнальная лампа
системы электронной противоугонной блокировки запуска двигателя часто мигает. Запуск двигателя
автомобиля не разрешается.

Опознание ключей в нормальном режиме

ВНИМАНИЕ:
При недостаточной заряженности аккумуляторной батареи падение напряжения при включении стартера
может снова активизировать систему блокировки запуска двигателя. Если напряжение аккумуляторной
батареи слишком низкое, запуск двигателя невозможен даже путем толкания автомобиля сзади.

СИГНАЛЬНАЯ ЛАМПА СИСТЕМЫ ЭЛЕКТРОННОЙ
ПРОТИВОУГОННОЙ БЛОКИРОВКИ ЗАПУСКА
ДВИГАТЕЛЯ

Автомобиль под охраной (при отсутствии
напряжения "+" после замка зажигания)

Сигнальная лампа мигает с частотой 1 Гц

Ключ опознан, система впрыска разблокирована

Сигнальная лампа горит постоянным светом в
течение 3 секунд, затем гаснет

Ключ не опознан, система впрыска остается
заблокированной

Сигнальная лампа мигает с частотой 4 Гц

ДОСТУП В АВТОМОБИЛЬ И БЕЗОПАСНОСТЬ.

Диагностика – Реализация
