8

Электрооборудование

V1

80D

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

V1

Все права принадлежат RENAULT s.a.s.

Edition Russe

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения RENAULT s.a.s.

© Renault s.a.s. 2009

ПОДСВЕТКА

ЦЭКБС
Номер версии программного
обеспечения диагностики (Vdiag): 09

Диагностика – Вводная часть

80D - 2

Диагностика – Перечень и расположение

элементов

80D - 4

Диагностика – Назначение элементов системы

80D - 5

Диагностика – Реализация

80D - 6

Диагностика – настройка

80D - 8

Диагностика – Контроль соответствия

80D - 9

Диагностика – Сводная таблица состояний

80D - 11

Диагностика – Интерпретация состояний

80D - 12

Диагностика – Сводная таблица команд

80D - 21

Диагностика – Интерпретация команд

80D - 22

Диагностика – Жалобы владельцев

80D - 28

Диагностика – АПН

80D - 29

Renault

http___viamobile.ru

80D-2

V1

80D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

1.

ПРИМЕНИМОСТЬ ДОКУМЕНТА

В данном документе описана процедура диагностики, применяемая для всех ЭБУ, имеющих следующие
характеристики:

2.

ДОКУМЕНТАЦИЯ, НЕОБХОДИМАЯ ДЛЯ ДИАГНОСТИКИ

Вид документации:
Методики диагностики (настоящий документ):
– Компьютерная диагностика (встроенная в диагностический прибор), ПО Dialogys.
Электросхемы:
– Видеосхема.

Диагностические приборы:

– CLIP

Приборы и оборудование, используемые для проведения работ:

Если данные, полученные с помощью диагностического прибора, требуют проверки целостности
электрических цепей, подсоедините контактную плату El?. 1622 или универсальную контактную
плату El?. 1681.

Автомобиль (или автомобили): DUSTER
Проверяемая функция: ОСВЕЩЕНИЕ

Наименование ЭБУ: ЦЭКБС
№ версии программного обеспечения
диагностики (Vdiag): 09

Необходимые оборудование и приборы:

Диагностический прибор

Мультиметр

Elé. 1622

Контактная плата

Elé. 1681 Универсальная контактная плата

ВАЖНОЕ ЗАМЕЧАНИЕ:
– Проверки с использованием контактной платы Elé. 1622 или Elé. 1681 должны выполняться только при

отключенной аккумуляторной батарее.

– Контактная плата предназначена для использования только с мультиметром. Ни в коем случае не

подключайте источник питания напряжением 12 В к проверяемым точкам.

UCH_V09_PRELI

ПОДСВЕТКА

Диагностика – Вводная часть

Renault

http___viamobile.ru

80D-3

V1

ПОДСВЕТКА

Диагностика – Вводная часть

80D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

3.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При любых работах на элементах систем для предотвращения материального ущерба и несчастных случаев
необходимо соблюдать правила техники безопасности:
– убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и приборами

Renault

http___viamobile.ru

80D-4

V1

80D

ЦЭКБС

Номер версии
программного

обеспечения диагностики

(Vdiag): 09

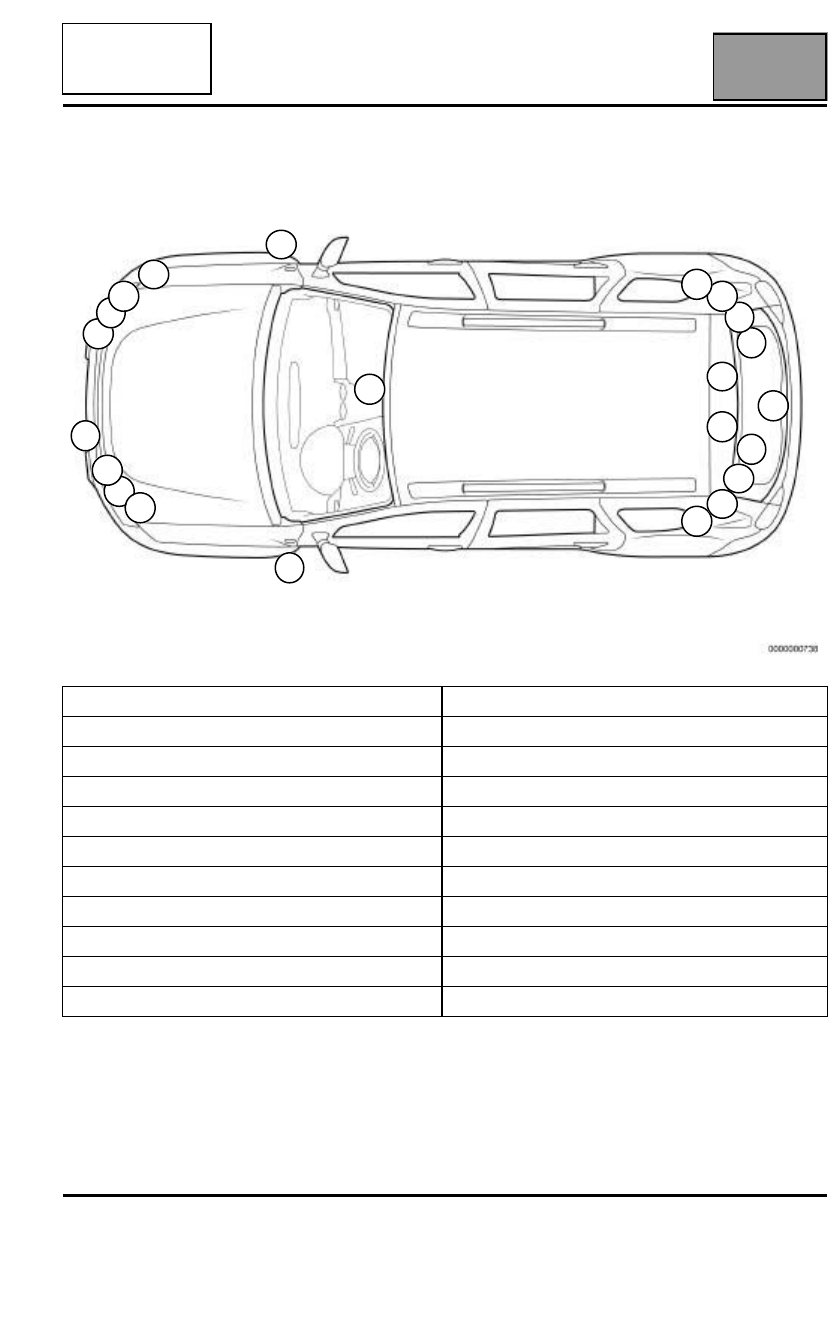

1- плафоны освещения салона

12- левая лампа света заднего хода

2- фонарь освещения багажного отделения

13- правая задняя лампа габаритного света

3- правая лампа габаритного света

14- левая задняя лампа габаритного света

4- левая лампа габаритного света

15- правая лампа стоп-сигнала

5- левая фара ближнего света

16- левая лампа стоп-сигнала

6- правая фара ближнего света

17- повторитель указателя правого поворота

7- передний указатель левого поворота

18- повторитель указателя левого поворота

8- передний указатель правого поворота

19- верхний стоп-сигнал

9- передняя правая противотуманная фара

20- фонарь освещения номерного знака

10- передняя левая противотуманная фара

21- задний указатель левого поворота

11- задний правый противотуманный фонарь

22- задний указатель правого поворота

1

18

21

16

14

12

20

2

19

13

15

11

22

4

5

10

9

6

3

8

17

7

ПОДСВЕТКА

Диагностика – Перечень и расположение элементов
