62C-7

V1

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ

УПРАВЛЕНИЕМ

Диагностика – Вводная часть

62C

Визуальная проверка герметичности:
(Только для герметичных разъемов)

• Проверьте наличие прокладки в соединении (между двумя соединяемыми частями).
• Проверьте герметичность тыльных частей разъемов:

– При уплотнении проводов по отдельности (1 уплотнитель на провод) проверьте, что уплотнители

есть на каждом проводе и что они правильно установлены в гнездах ячеек (вровень с кромкой
гнезда). Проверьте наличие заглушек на неиспользуемых ячейках.

– При резиновых уплотнителях (один уплотнитель покрывает всю внутреннюю поверхность

разъема) проверьте наличие уплотнителя.

– При гелевых уплотнениях проверьте наличие геля во всех гнездах, не удаляя излишки или

выступающие части гелевой заливки (присутствие геля на контактах не влияет на работу
разъема).

– При уплотнении типа hotmelt (термоусадочная оболочка на клею), проверьте, что оболочка

правильно обтягивает тыльную часть разъема и провода и что затвердевший клей выступает
со стороны проводов.

• Проверьте отсутствие повреждений на всех уплотнительных элементах (надрезов, пригара,

значительной деформации и т.п.).

При обнаружении неисправности устраните неисправность или замените проводку (см. Техническую
Ноту 6015A, Ремонт электропроводки, Электропроводка: Меры предосторожности при ремонте)

Renault

http___viamobile.ru

62C-8

V1

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ

УПРАВЛЕНИЕМ

Диагностика – Вводная часть

62C

5.

КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:

• при обращении в службу технической информации,
• при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

• Она прилагается к «поднадзорным» деталям при возврате на завод-изготовитель. Таким образом,

наличие карточки диагностики является условием гарантийного возмещения и способствует лучшему
анализу снятых деталей.

6.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения возможного материального ущерба и травматизма:

– убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение

работы ЭБУ, если батарея недостаточно заряжена.

– не курите,
– пользуйтесь только исправными и предназначенными для данного вида работ оборудованием

и приборами.

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить
ее полную диагностику с помощью соответствующих приборов. КАРТОЧКА
ДИАГНОСТИКИ, заполняемая в ходе диагностики, позволяет создать и сохранить
информационный кадр выполненной диагностики. Она является основным элементом
обмена информацией с производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО ВО ВСЕХ СЛУЧАЯХ, когда этого

потребует служба технической поддержки techline или служба возврата по гарантии.

Renault

http___viamobile.ru

62C-9

V1

62C

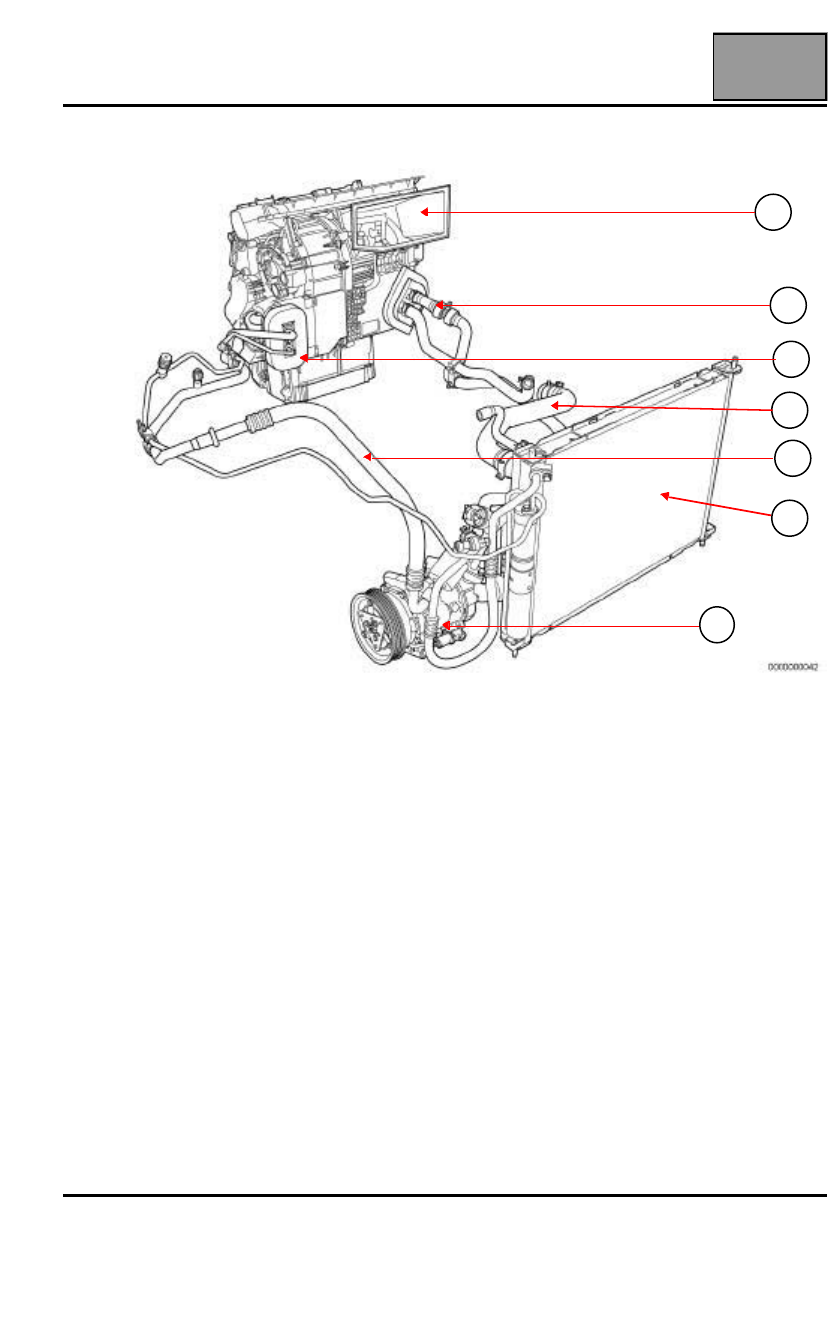

Система (холодильный контур, горячий контур и элементы системы)

1) Воздухораспределительный блок
2) Радиатор отопителя
3) Редуктор и испаритель
4) Трубопроводы подвода и отвода охлаждающей жидкости
5) Холодильный контур
6) Конденсор и радиатор
7) Компрессор

• ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА:

– Компрессор: расположен в левой нижней части моторного отсека рядом с радиатором.

– Конденсатор: Установлен между радиатором и электровентилятором системы охлаждения двигателя.

– Ресивер-осушитель: Расположен на левой стороне выхода конденсатора.

– Воздухораспределительный блок: Расположен под приборной панелью.

– Термостатический редуктор: Расположен слева воздухораспределительного блока на щите передка.

– Испаритель: Находится справа от термостатического редуктора в воздухораспределительном блоке.

– Трубопровод высокого давления: Последовательно соединяет компрессор, конденсатор,

ресивер-осушитель и вход редуктора (трубопровод находится в левой части моторного отсека).

1

2

3

4

5

6

7

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ

УПРАВЛЕНИЕМ

Диагностика – Перечень и расположение элементов

Renault

http___viamobile.ru

62C-10

V1

КЛИМАТИЧЕСКАЯ УСТАНОВКА С АВТОМАТИЧЕСКИМ

УПРАВЛЕНИЕМ

Диагностика – Перечень и расположение элементов

62C

– Трубопровод низкого давления: последовательно соединяет редуктор, емкость для сбора хладагента,

испаритель и вход компрессора (трубопровод находится в левой части моторного отсека).

• УСТРОЙСТВА ОТОПЛЕНИЯ САЛОНА

– Радиатор отопителя: Расположен под воздухораспределительным блоком.

– Нагревательные элементы отопления салона: расположены снизу радиатора отопителя (в зависимости

от комплектации).

• ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА:

– Заслонка распределения воздушных потоков: Расположена в воздухораспределительном блоке.

– Заслонка смешения воздушных потоков: Расположена в воздухораспределительном блоке.

– Заслонка рециркуляции воздуха: установлена за приборной панелью.

• ПРОЧИЕ:

– Электровентилятор салона: Расположен в воздухораспределительном блоке.

– Электровентилятор системы охлаждения двигателя: Расположен на передней панели кузова

перед радиатором.

– Воздуховоды: Расположены под приборной панелью.
