Renault duster. Руководство - часть 109

61A-8

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Назначение элементов системы

61A

Резистивным модулем регулирования скорости вращения (РМСВ)

1) Термобиметаллический предохранитель
2) Разъема электровентилятора
3) Разъем к панели управления

– Воздуховоды:

Наружный воздух поступает через короб воздухозабора. Напор воздуха должно быть достаточным для его
поступления в салон. Напор воздуха обеспечивается за счет скорости движения автомобиля (при
выключенной рециркуляции) или включением электровентилятора салона. Короб воздухозабора защищен
решеткой и водоотражательным щитком, предотвращающим попадание в салон посторонних предметов и
воды. Затем воздух распределяется по салону.

Renault

http___viamobile.ru

61A-9

V1

61A

Э

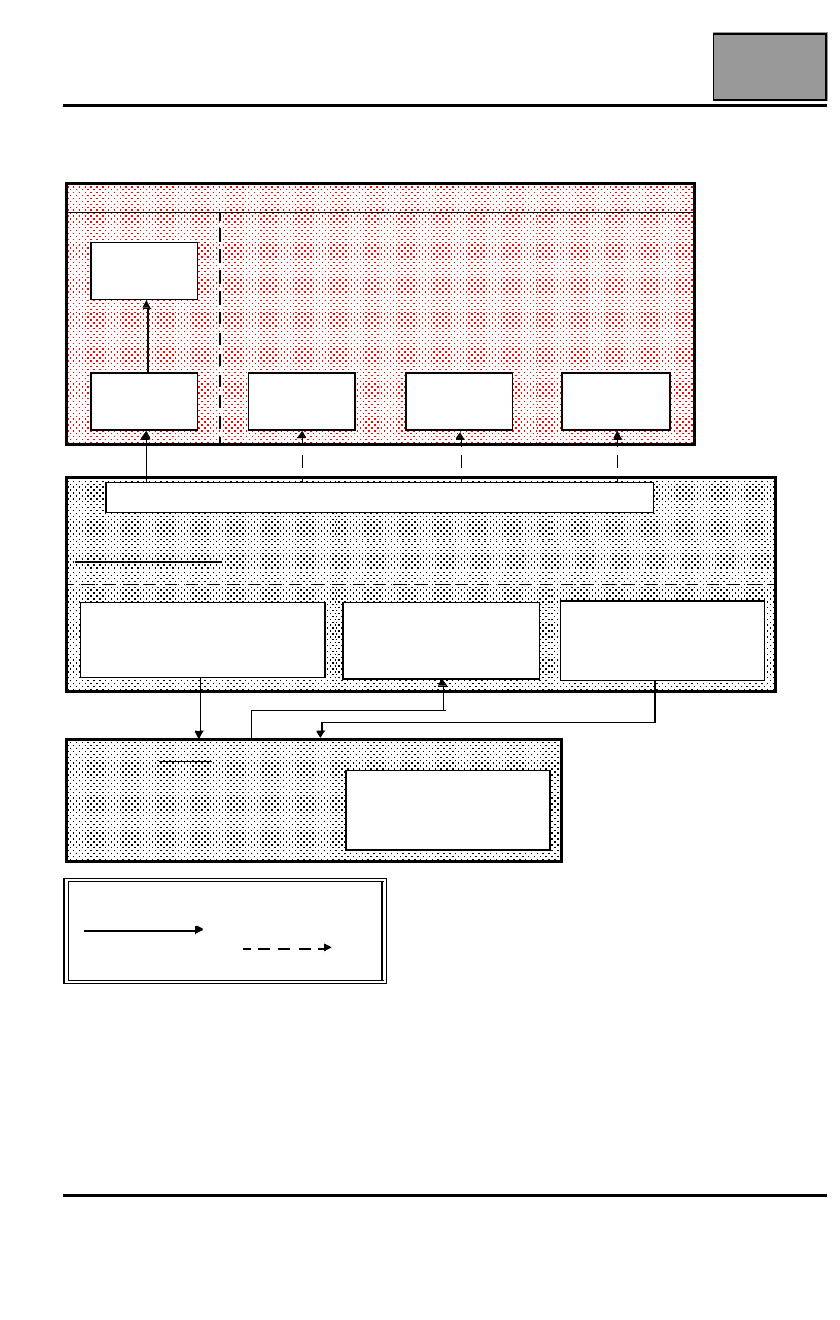

лементы, управляемые с панели управления отоплением и вентиляцией салона:

Блок вентиляции

Панель управления

ЦЭКБС

Пояснения:
Проводные линии связи =

Механические связи =
(Тросовые приводы)

ВЕНТИЛЯЦИЯ

САЛОНА.

Блок

резисторов

Заслонка

рециркуляции

Заслонка

распределени

Заслонка

смешения

Управление исполнительными устройствами

Управление запросами

пользователя (нажатие на

выключатель обогрева заднего

Подсветка кнопки

(выключатель обогрева

заднего стекла)

Информация о работе

электровентилятора салона

(работает или выключен)

Передача запроса на

включение обогрева заднего

стекла.

ОТОПЛЕНИЕ САЛОНА

Диагностика – Реализация

Renault

http___viamobile.ru

61A-10

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Реализация

61A

Элементы, управляемые ЦЭКБС

Элементы, управляемые ЭБУ системы впрыска:

ЦЭКБС

ЭБУ системы впрыска

Пояснения:
Проводные линии связи =

Обогрев заднего стекла и

наружных зеркал заднего вида (в

зависимости от модификации)

Датчик температуры наружного

воздуха (в зависимости от

модификации)

Управление

Управление датчиками

Управление включением
обогрева заднего стекла

Реле

нагревательных

элементов

отопления салона

Датчик

температуры

охлаждающей

Реле

нагревательных

элементов

отопления салона

Электровентилятор системы

охлаждения двигателя

Управление исполнительными устройствами

Управление датчиками

Управление дополнительным отопителем (нагревательными элементами отопления салона)

- в зависимости от комплектации автомобиля.

Renault

http___viamobile.ru

61A-11

V1

ОТОПЛЕНИЕ САЛОНА

Диагностика – Реализация

61A

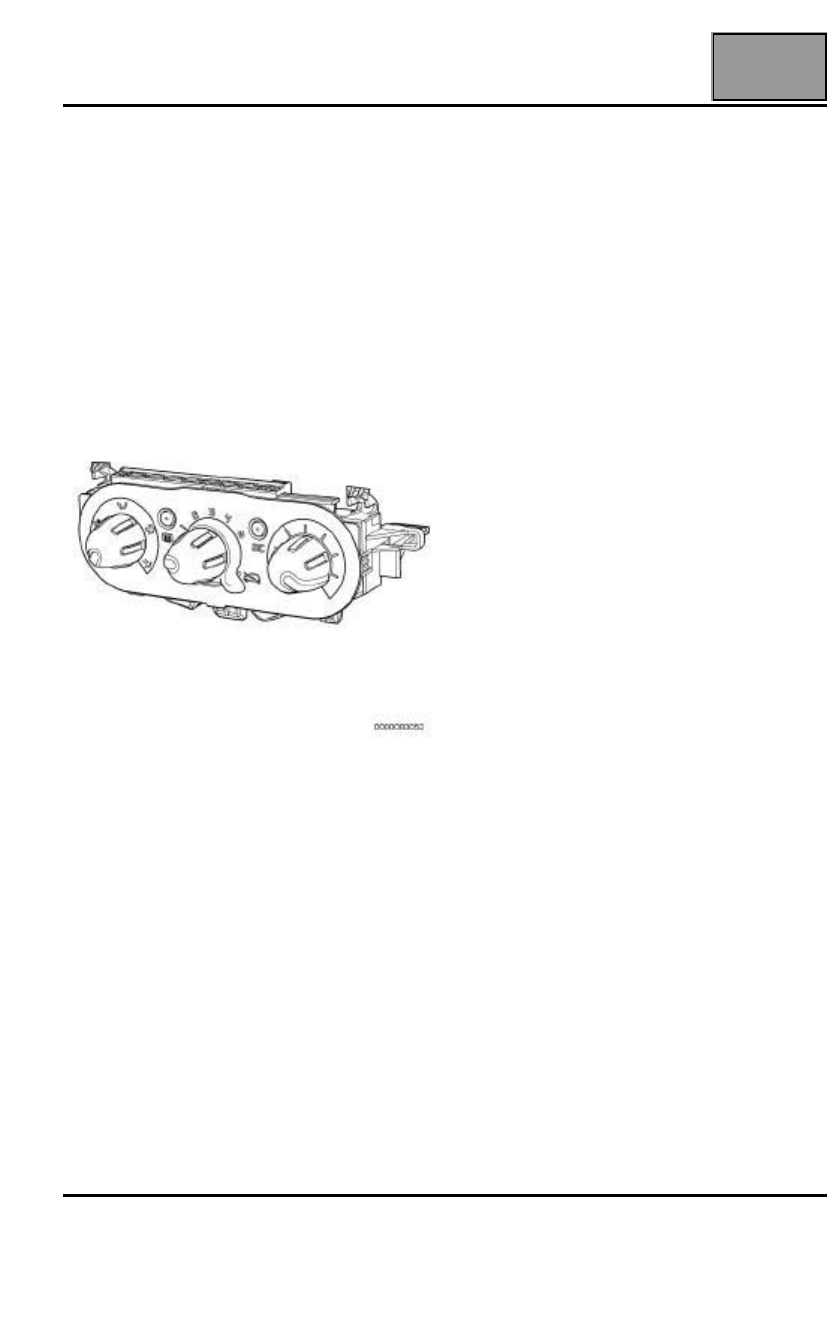

Компоновка системы отопления:

Панель управления отоплением и вентиляцией обеспечивает:

– включение электровентилятора салона,
– включение обогрева заднего стекла обеспечивает ЦЭКБС.

С панели через тросовые приводы производится управление заслонками распределения воздушных
потоков, смешения воздушных потоков и рециркуляции воздуха. Переключение скоростей вращения
электровентилятора посредством блока резисторов производится по проводной связи.

ЭБУ системы впрыска управляет нагревательными элементами отопления салона (в зависимости от
комплектации автомобиля).
ЭБУ системы впрыска выдает или не выдает разрешение на включение компрессора кондиционера в
зависимости от режима работы двигателя и давления хладагента.
