Peugeot Bipper Dag (2009 year). Instruction - part 10

1

2

5

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

   Changing a fuse

  DRIVER'S SIDE FASCIA PANEL FUSES



Identifi cation mark

   Amperage

   Functions

  F12

  7.5 A

 Right-hand dipped headlamp supply

  F13

  7.5 A

 Left-hand dipped headlamp supply - headlamp height adjuster

  F31

  5 A

 Engine control unit supply switch

  F32

  7.5 A

 Front light - front courtesy light - rear courtesy light lamp

  F36

  10 A

 Audio equipment - mobile telephone pre-equipment - air conditioning control panel - EODB diagnostic

  F37

  5 A

 Brake light - instrument panel

  F38

  20 A

 Locking of the doors

  F43

  15 A

 Wipers pump

  F47

  20 A

 Driver's electric window motor supply

  F48

  20 A

 Passenger's electric window motor supply

  F49

  5 A

 Parking assistance control unit - rear lighting switch - electric exterior mirrors

  F50

  7.5 A

 Air bags control unit

  F51

  5 A

 Switch on brake pedal - switch on clutch pedal

  F53

  5 A

 Instrument panel - rear fog lamps

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

   Having your vehicle towed

 BEING TOWED

  Without lifting (four wheels on the
ground)

 You must always use a towbar.
 The removable towing eye is located in the
tool kit behind the driver's seat (Light van) or
behind the rear bench seat (Combi).

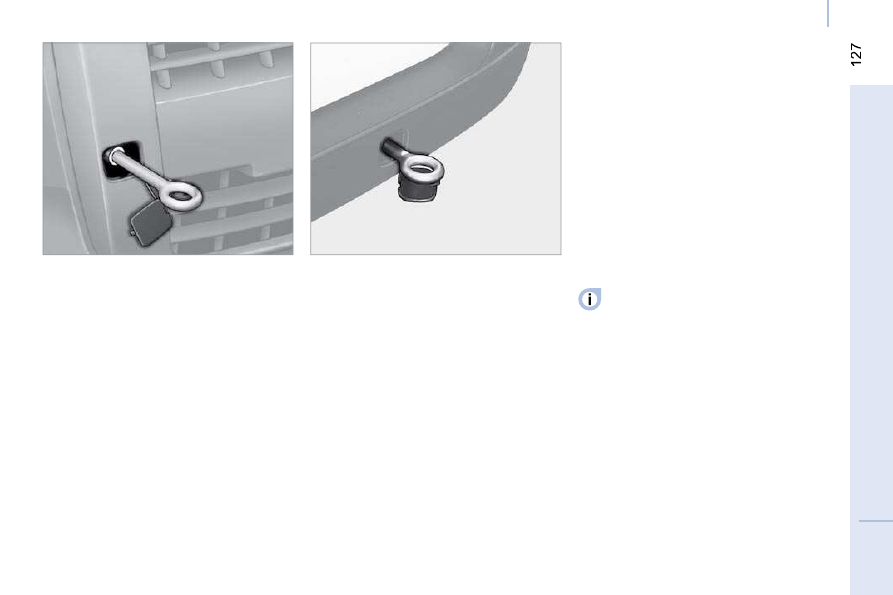

  From the front

 Unclip the cover on the right using a flat tool.
 Screw the removable towing eye in fully.
 Then hook the towbar on the towing eye.

  From the rear

 Unclip the cover at the bottom using a flat
tool.
 Screw the removable towing eye in fully.
 Then hook the towbar on the towing eye.

  With lifting (2 wheels only on the ground)

 It is preferable to lift the vehicle using
professional lifting equipment.

  When being towed with the engine
off, there is no braking or steering
assistance.

 On the towed vehicle, the gear lever must be
put in neutral; failure to observe this special
condition may result in damage to certain
braking components and the absence of
braking assistance when the engine is
started.

1

2

8

   Identification features

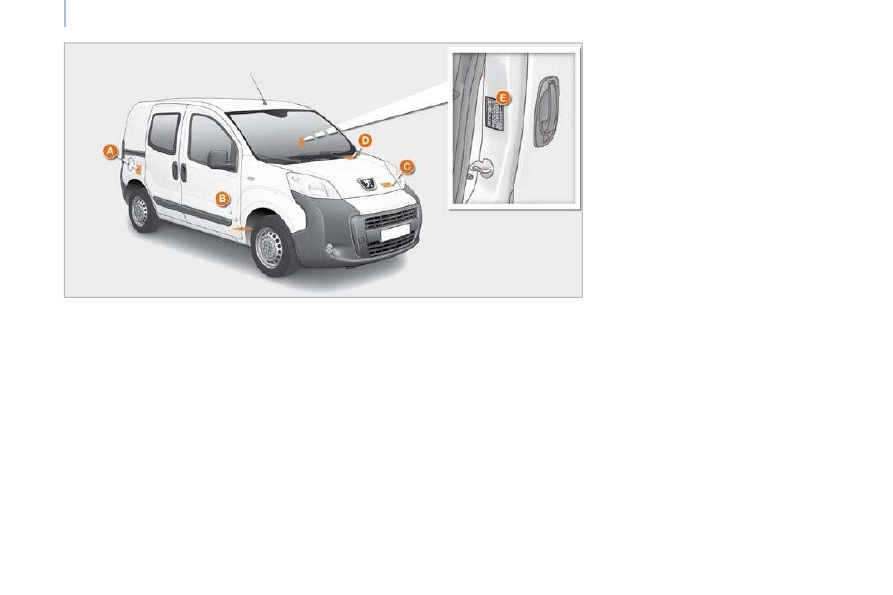

 IDENTIFICATION FEATURES

   A.  Manufacturer's plate

   1.   VF Type serial number.

  2.   Gross vehicle weight (GVW).

  3.   Gross train weight (GTW).

  4.   Maximum weight on front axle.

  5.   Maximum weight on rear axle.

  B.  Serial number on the body

  C.  Paint reference

  D.  Serial number on the fascia

  E.  Tyre pressures

1

2

9

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

   Fuel

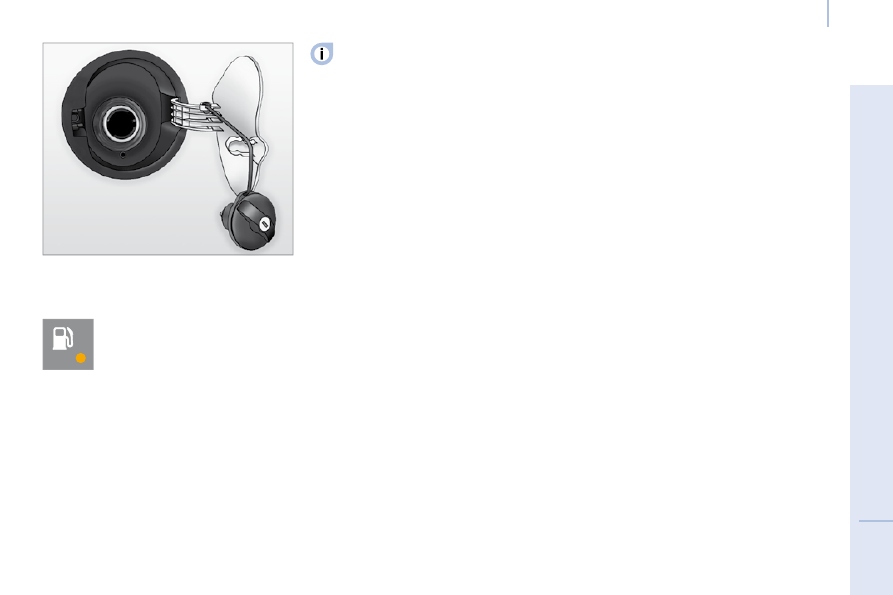

 FILLING WITH FUEL

  Low fuel level

 When the minimum fuel tank
level is reached, this warning
light comes on. At this moment,
you have approximately  6  litres

remaining.   Fill up without delay to avoid
running out of fuel.

 The fuel tank must be filled  with the engine
off .
   -   Open the fuel filler flap.

  -   Support the cap with one hand.

  -   With the other hand, insert the key, then

turn it a third of a turn.

  -   Remove the cap.

  When the fuel filler flap is open, a
safety system prevents sliding of the
side door.

 A label affixed to the inside of the flap
reminds you of the type of fuel to be used.
 When filling the fuel tank, do not continue
after the 3rd cut-off of the nozzle. This could
cause malfunctions.
 The capacity of the fuel tank is
approximately  45  litres.
 After filling the fuel tank, lock the cap and
close the flap.

 FUEL CIRCUIT DEACTIVATED

 In the event of a serious collision, a device
automatically cuts off the fuel supply to the
engine and the vehicle's electrical supply.
 It also triggers the automatic unlocking of
the doors and switching on of the courtesy
lights. A message appears on the instrument
panel display according to version.
 Turn the key to the  STOP  position to prevent
discharging of the battery.
 Check that there is no smell or leak of fuel
outside the vehicle.

  Re-activation

 To set off again, restore the fuel supply and
the electrical supply manually:
   -   with the key in the  STOP  position, turn

the key to the  RUNNING  position,

  -   push the direction indicators control up

fully,

  -   place it in the "Off" position,

  -   press the direction indicators control

down fully,

  -   return it to the "Off" position,

  -   push it up fully again,

  -   return it to the "Off" position,

  -   press it down fully again,

  -   return it to the "Off" position,

  -   turn the key to the  STOP  position.

   Under the bonnet

1

3

1
1

3

1

7

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

T

R

O

U

B

L

ESH

O

O

T

IN

G

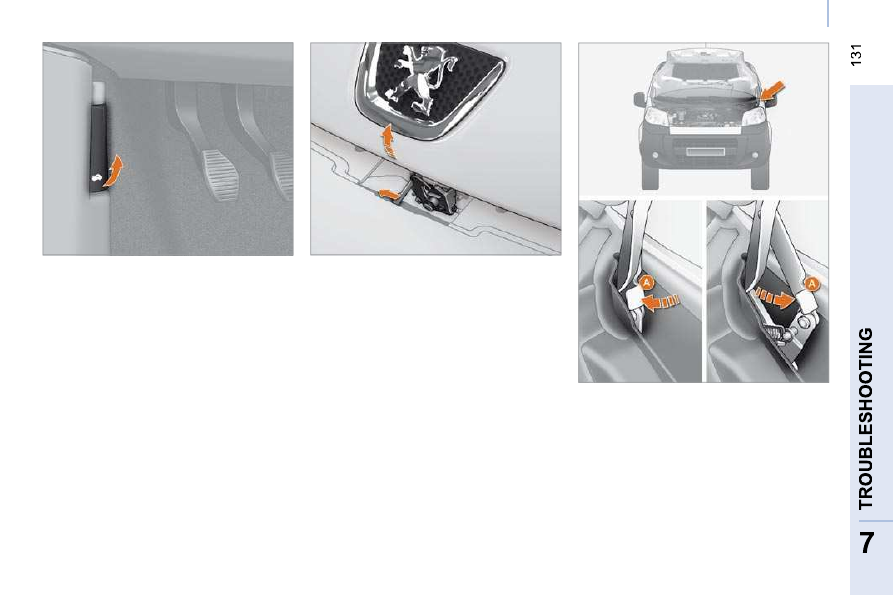

   OPENING THE BONNET

  On the inside

 Pull the lever under the fascia panel
towards you.

  On the outside

 Raise the bonnet slightly, placing your hand
flat under the bonnet to make the operation
easier.
 Push the lever to the left, then open the
bonnet fully.
 While holding the bonnet open, check that the
locking control  A  is engaged by pressing it.

  To close

 Lift the bonnet slightly and pull the release
control  A  to release it.
 Lower the bonnet and release it at the end
of its travel. Check that the bonnet is locked.
 Avoid manoeuvring the bonnet in strong
winds.

1

3

2

   Under the bonnet

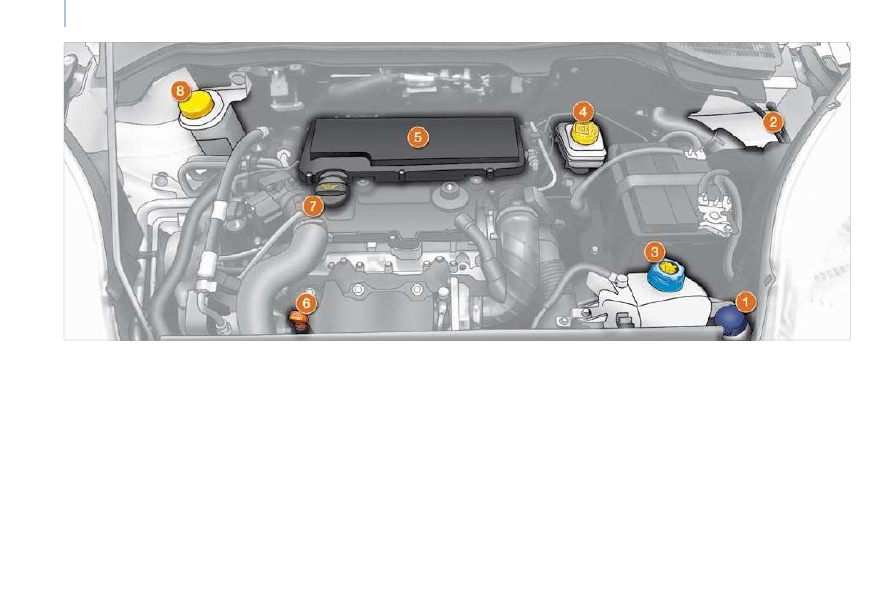

  Diesel engine

 UNDER THE BONNET

  4.   Brake and clutch fluid reservoir.

  5.   Air filter.

  6.   Dipstick.

  7.   Engine oil filler cap.

  8.   Power steering fluid reservoir.

    1.   Windscreen wash reservoir.

  2.   Fuse box.

  3.   Engine coolant reservoir.

1

3

3

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

   Under the bonnet

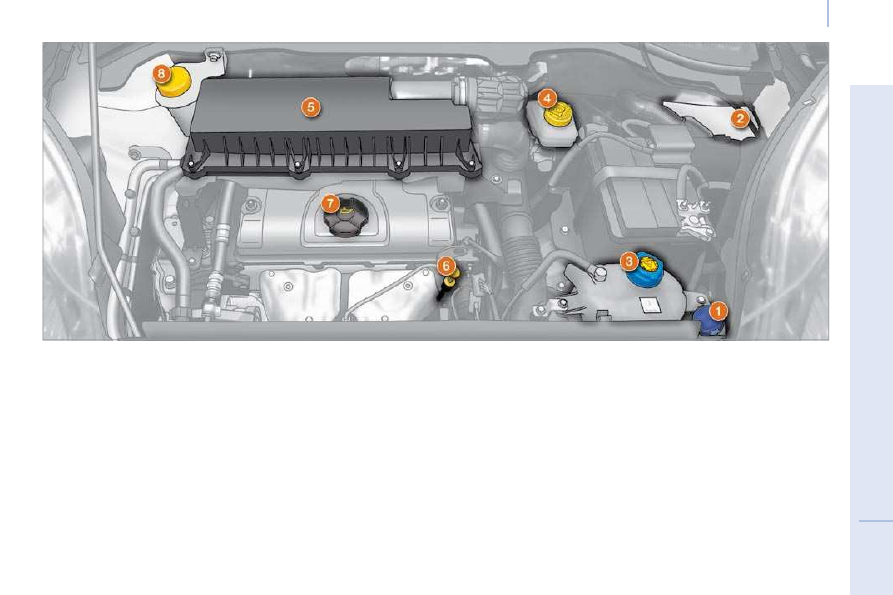

  Petrol engine

 UNDER THE BONNET

  4.   Brake and clutch fluid reservoir.

  5.   Air filter.

  6.   Dipstick.

  7.   Engine oil filler cap.

  8.   Power steering fluid reservoir.

    1.   Windscreen wash reservoir.

  2.   Fuse box.

  3.   Engine coolant reservoir.

1

3

4

Levels

   These regular maintenance operations
will keep your vehicle in good

running order. Consult the instructions at
a  PEUGEOT dealership or in the servicing
booklet enclosed in the handbook pack.

  LEVELS

  Oil level

 Check the level regularly and top up between
changes. The maximum consumption is 0.5 l
per 600 miles (1 000 km). Check the level
with the vehicle level, engine cold, using the
dipstick.

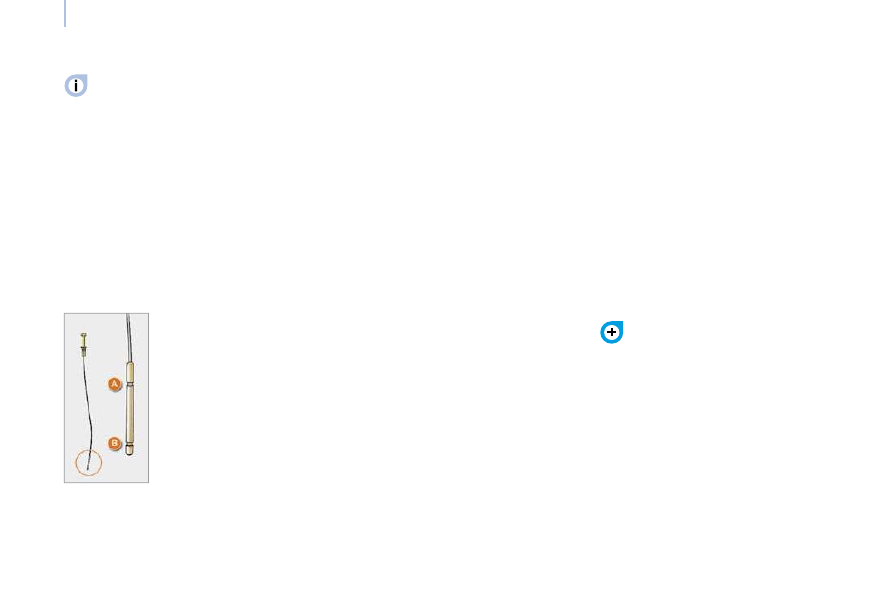

  Dipstick

 There are two marks on the
dipstick:

  A  = maximum
   If you fill past this mark,
consult a PEUGEOT dealer.

  B  = minimum
 Never allow the level to fall
below this mark.

 To maintain the reliability of engines and
emission control systems, the use of
additives in engine oil is prohibited.

  Oil change

   It is imperative that this is carried out at the
intervals specified and the viscosity grade of
the oil selected must fulfil the requirements
in accordance with the manufacturer's
servicing schedule. Consult the instructions
at a PEUGEOT dealership.
 Remove the dipstick before filling.
 Check the level after filling (never exceed
the maximum mark).
 Screw the cap back onto the sump before
closing the bonnet.

  Changing the brake fluid

 The brake fluid must be changed at
the intervals stated, according to the
manufacturer's servicing schedule.
 Use fluids recommended by the
manufacturer, which fulfil DOT4 standards.
 The level must be between the  MIN  and
 MAX  marks on the reservoir.
   If fluid has to be added frequently, this
indicates a failure which must be checked by
a  PEUGEOT  dealer as soon as possible.

  Warning lights

 Checking by means of the warning
lights on the instrument panel is
described in chapter 1, refer to the
"Instruments and controls" section.

1

3

5

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

   Levels

  Cooling system
 Only use the fluid recommended by the
manufacturer. Otherwise, you risk seriously
damaging your engine. When the engine
is warm, the temperature of the coolant is
controlled by the engine fan. As this fan can
operate with the ignition key removed and
because the cooling system is pressurised,
wait for at least one hour after the engine
has stopped before carrying out any work.

  Topping up

   The level must be between the  MIN  and
 MAX  marks on the expansion bottle.
If more than 1 litre of fluid is required to top
up the level, have the system checked by a
 PEUGEOT  dealer.

  Power steering fluid level
 The vehicle must be parked on level ground with
the engine cold. Unscrew the cap integrated with
the gauge and check the level which must be
between the  MIN  and MAX marks.

  Windscreen wash level
 For best quality cleaning and for your safety,
we would advise that you use products of
the  PEUGEOT  Universal range.
 Capacity of the reservoir: approximately
5.5 litres.

  Used oil
 Avoid prolonged contact of used oil with the
skin.
 Brake fluid is harmful to health and very
corrosive.
   Do not dispose of used oil, brake fluid or
coolant into drains or into the ground but
into the containers dedicated to this use at a
 PEUGEOT  dealership.

 Slacken the cap by two turns to release the
pressure to prevent any risk of scalding.
When the pressure has dropped, remove the
cap and top up the level with coolant.
   If fluid has to be added frequently, this
indicates a failure which must be checked by
a  PEUGEOT  dealer as soon as possible.

1

3

6

Checks

  CHECKS

  Bleeding the water contained in the
diesel filter

 If this warning light comes on,
bleed the filter, otherwise bleed
regularly each time the engine is
drained.

 To evacuate the water, unscrew the bleed
screw or the water in diesel sensor, located
at the base of the filter. Operate until all
of the water has been drained out. Then
tighten the bleed screw or the water sensor.
 HDi engines use advanced technology. All
work requires a special qualification which is
guaranteed by a  PEUGEOT dealer .

  Battery
 At the start of winter,  have it checked by a
PEUGEOT dealer .

  Air filter and passenger compartment
filter
 A clogged passenger compartment fi lter may
reduce the performance of the air conditioning
system and generate undesirable odours. The
replacement intervals for these components
are indicated in the servicing booklet.
 Depending on the environment (dusty
atmosphere...) and the use of the vehicle
(urban driving...), change them twice as
often if necessary, refer to the "Under the
bonnet" section of chapter 7.

  Brake pads
 Brake pad wear depends on the style of
driving, in particular for vehicles which are
used in town, over short distances. It may
be necessary to check the thickness of the
pads, even between services.
 Unless there is a leak on the circuit, a drop
in the brake fluid level indicates that the
brake pads are worn.

  Brake disc/drum wear status
 For any information relating to checking
the brake disc/drum wear status,  consult a
PEUGEOT dealer .

  Handbrake

 Where the handbrake travel is too great
or there is a reduction in the performance
of the system, the handbrake should be
adjusted, even between services.
  Have it checked by a PEUGEOT dealer .

  Oil filter
 Change the filter regularly, in accordance
with the servicing schedule.

   Manual gearbox
 Have the level checked in accordance with
the manufacturer's servicing schedule.

 To check the main levels and certain
components, in accordance with the

manufacturer's servicing schedule, refer to
the pages of the servicing booklet which
correspond to your vehicle's engine.
 Only use products recommended by
 PEUGEOT  or products of equivalent quality
and characteristics.
 In order to optimise the operation of units as
important as the braking circuit,  PEUGEOT
selects and offers specific products.
 In order to avoid damaging the electrical
units, high pressure washing to clean the
engine compartment is strictly prohibited.
