Принадлежности для перевозки грузов и багажа

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

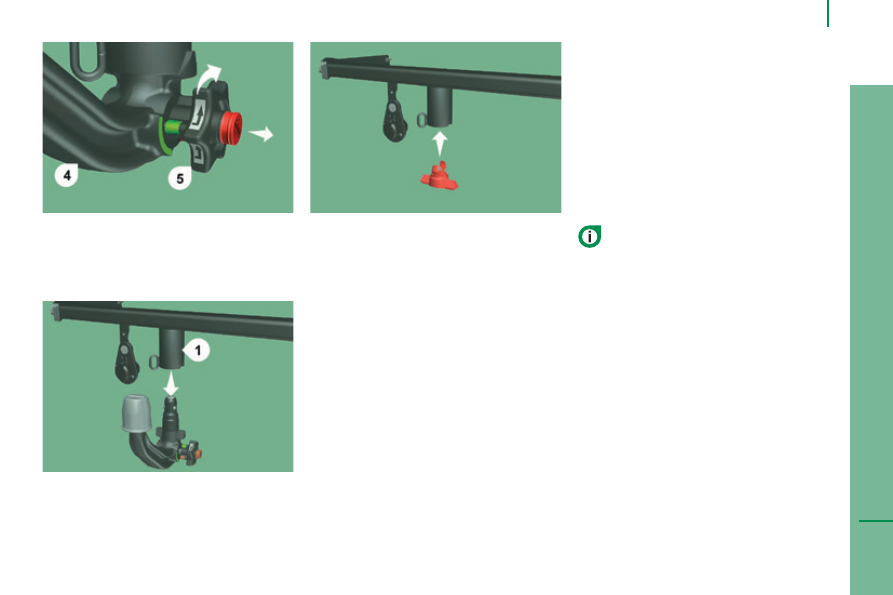

Жестко удерживайте шаровую опору 4

рукой; другой рукой потяните и поверните

рычажок механизма запирания 5 по

часовой стрелке до упора; при этом не

отпускайте рычажок.

обслуживание

Тягово-сцепное устройство будет работать

надлежаще только при содержании его

шаровой опоры и кронштейна в чистоте.
Перед мойкой автомобиля

высоконапорной струей воды шаровую

опору следует снять, а ее кронштейн

закрыть защитным кожухом.

Наклейте приложенную к фаркопу

этикетку так, чтобы она была на

виду - возле кронштейна или в багажнике.
С любыми работами, связанными с

тягово-сцепным устройством, следует

обращаться в сервисную сеть PEUGEOT

или в специализированный техцентр.

Наденьте защитный кожух на кронштейн.
Аккуратно уберите шаровую опору в

чехол, чтобы уберечь ее от ударов и

загрязнения.

Выньте шаровую опору через нижнюю

часть ее кронштейна 1.
Отпустите рычажок; он автоматически

зафиксируется в открытом положении

B.

Меры предосторожности...

 168

ПереЧеНЬ ЭТиКеТоК

В данной рубрике собраны тексты, содержащиеся на этикетках и табличках,

размещенных на автомобиле.

в моторном отсеке

A

Оригинальное декоративное покрытие
Цвет
Код
Лак

B
АВТОМОБИЛЬ С КОНДИЦИОНЕРОМ -

R134A - БЕЗ ХЛОРФТОРУГЛЕРОДОВ "CFC"
КОЛИЧЕСТВО R134A, кг

C
ТОЛЬКО ДЛЯ РЕМОНТА.

D
ОПАСНО
ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ

АВТОМАТИЧЕСКИ. ОТКРЫВАЯ КАПОТ,

ВЫНЬТЕ КЛЮЧ ИЗ ЗАМКА ЗАЖИГАНИЯ.

О табличках с идентификационными данными читайте в рубрике "Технические

характеристики".

Меры предосторожности...

 169

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

E
1 - ВНИМАНИЕ

ЗАВОДСКИЕ МАСЛА И ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ

Моторное масло

Трансмиссия

Радиатор

Тормозная система

Стеклоочиститель

Усилитель рулевого управления

ПРОЧТИТЕ В СЕРВИСНОЙ КНИЖКЕ.

ЗАЩИТИТЕ ГЛАЗА.

2 - БЕЗОПАСНОСТЬ
Оригинальные запасные части, масла и эксплуатационные жидкости, а также

соблюдение сроков технического обслуживания надолго обеспечивают надежную

работу и эксплуатацию автомобиля.

3 - ОПАСНО

ОБЕСПЕЧЬТЕ

НЕДОСЯГАЕМОСТЬ ДЛЯ ДЕТЕЙ.

НЕ ПРИБЛИЖАТЬ К

ОТКРЫТОМУ ОГНЮ.

НЕ ПРИКАСАТЬСЯ.

НЕ СНИМАЙТЕ

КРЫШКУ ПРИ ГОРЯЧЕМ

ДВИГАТЕЛЕ.

ВЗРЫВООПАСНО

РАЗЪЕДАЮЩАЯ

ЖИДКОСТЬ

МОЖЕТ САМ ВКЛЮЧИТЬСЯ ДАЖЕ ПРИ

ВЫКЛЮЧЕННОМ ДВИГАТЕЛЕ.

НЕ ОТКРЫВАТЬ. ГАЗ ПОД

ВЫСОКИМ ДАВЛЕНИЕМ.

ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ АВТОМАТИЧЕСКИ. ОТКРЫВАЯ

КАПОТ, ВЫНЬТЕ КЛЮЧ ИЗ ЗАМКА ЗАЖИГАНИЯ.

ВЫСОКОЕ НАПРЯЖЕНИЕ

Меры предосторожности...

 170

в люке топливного бака

ОПАСНО. СНИМАЙТЕ МЕДЛЕННО.
ТОПЛИВНЫЕ ПАРЫ МОГУТ ПОВРЕДИТЬ

РУКИ.

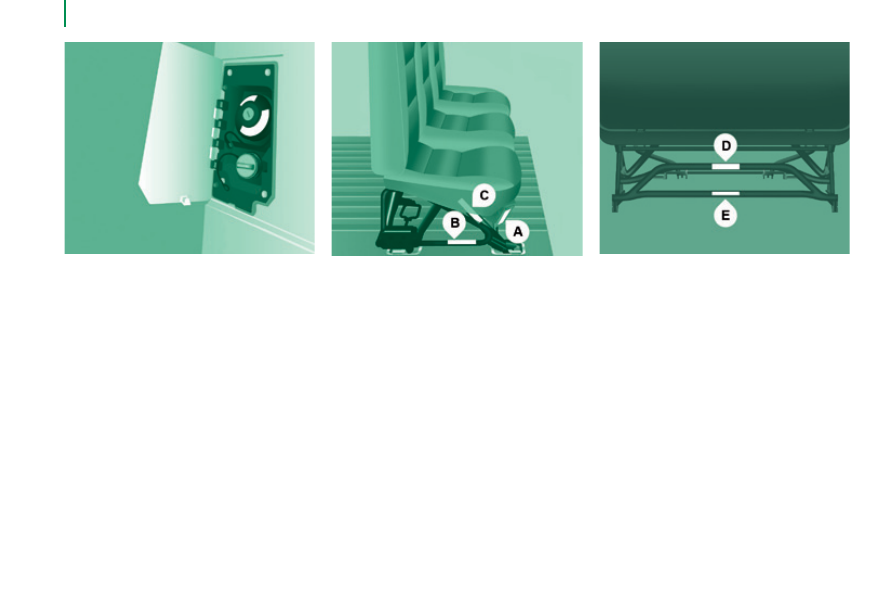

На заднем диване

A
Подтолкните спинку перед тем как сложить.

B
ПОТЯНИТЕ, ЧТОБЫ ОТКРЫТЬ.

C
ПОТЯНИТЕ РЫЧАГ 1, ЧТОБЫ

ОТКЛОНИТЬ (ЧАСТИЧНО СПИНКУ).
ПОТЯНИТЕ РЫЧАГ 2, ЧТОБЫ СЛОЖИТЬ

(ПОЛНОСТЬЮ СПИНКУ).

D
ВО ВРЕМЯ ПОЕЗДКИ НЕ ДОПУСКАЕТСЯ

НАХОДИТЬСЯ ЗА СЛОЖЕННЫМ

СИДЕНЬЕМ ИЛИ С БАГАЖОМ В ПЕРВОМ

РЯДУ.

E
ПОТЯНИТЕ, ЧТОБЫ СЛОЖИТЬ.
