В случае неисправности

5.

Противотуманные фонари (P21W).

Светоизлучающие диоды – СИД

Замену светодиодов осуществляйте

в сервисной сети PEUGEOT или в

специализированном техцентре.

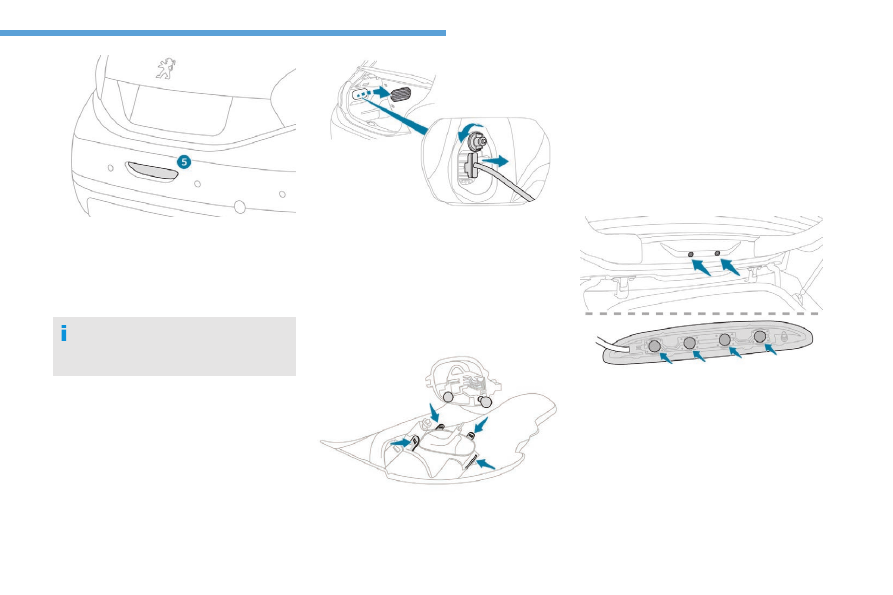

Фонари заднего хода и указатели

поворотов

Доступ к этим лампам открывается изнутри

багажного отделения:

F

  Откройте багажное отделение.

F

  Снимите заглушку на соответствующей боковой

обшивке.

F

  Отверните и уберите гайку.

F

  Отсоедините колодку электрического разъема.

F

  Освободите патрон лампы и осторожно

извлеките его, потянув к себе.

F

  Нажмите на четыре язычка и извлеките плату с

лампами.

F

  Поверните лампу на четверть оборота,

извлеките ее и установите новую.

Установка осуществляется в обратной

последовательности.

Проследите за тем, чтобы фонарь точно стал на

свои направляющие, обеспечивающие соосность

его установки с продольной осью автомобиля.

Затяните с усилием, достаточным для плотного

прилегания, но не повредите лампу.

Третий стоп-сигнал

F

  Ослабьте фиксаторы по бокам фонаря, но не

извлекайте их полностью.

F

  Нажмите на винты, чтобы открепить фонарь.

F

  Отсоедините колодку электрического разъема.

F

  Извлеките фонарь наружу.

F

  Поверните на четверть оборота держатель

неисправной лампы и извлеките его.

F

  Извлеките лампу и замените ее.

Установка осуществляется в обратной

последовательности.

172

В случае неисправности

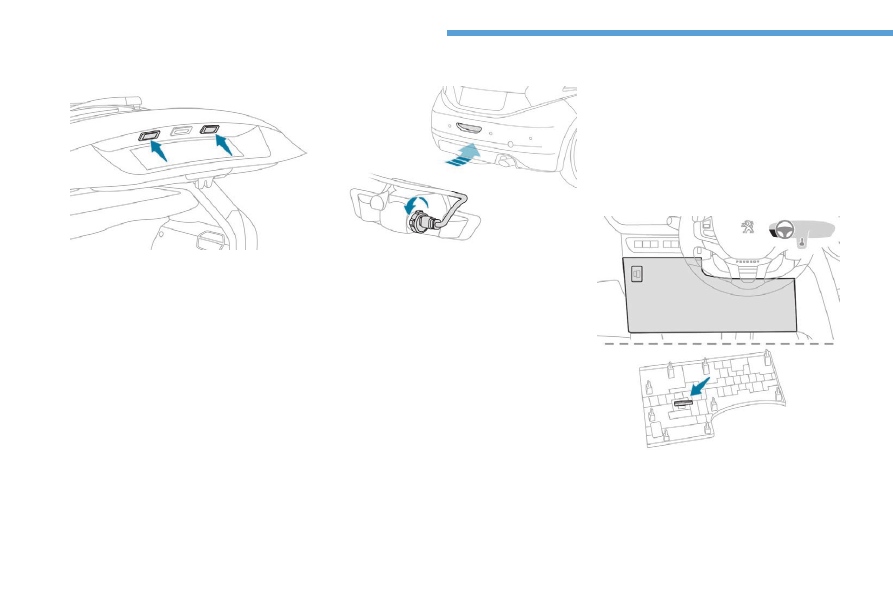

Фонари освещения номерного знака

Для удобства снятия, выполняйте эту процедуру,

приподняв крышку багажника.

F

  Вставьте тонкую отвертку в вырез

рассеивателя.

F

  Протолкните его наружу.

F

  Снимите рассеиватель.

F

  Замените перегоревшую лампу.

При установке рассеивателя на место нажмите на

него, чтобы он стал на фиксаторы.

Противотуманный фонарь

Для доступа заведите руку за бампер.

F

  Поверните держатель лампы на четверть

оборота и извлеките его.

F

  Отсоедините колодку электрического разъема.

F

  Извлеките лампу и замените ее.

Установка на место осуществляется в обратной

последовательности.

Для замены ламп такого типа можно также

обратиться в сервисную сеть PEUGEOT или в

специализированный техцентр.

Замена предохранителя

Доступ к инструментам

Специальный пинцет для демонтажа

расположен на обратной стороне крышки блока

предохранителей в панели приборов или в

перчаточном ящике.

Панель приборов

F

  Снимите крышку с фиксаторов, потянув ее за

верхнюю часть слева, затем справа.

F

  Снимите крышку полностью и переверните ее.

F

  Снимите держатель, на котором закреплен

пинцет.

8

173

В случае неисправности

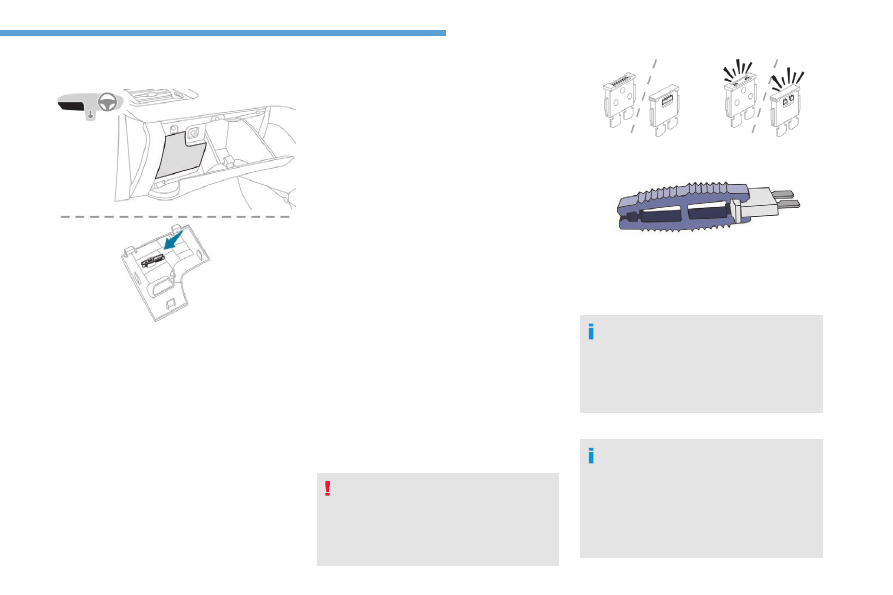

Перчаточный ящик

F

  Откройте крышку перчаточного ящика.

F

  Снимите с фиксаторов крышку блока

предохранителей, потянув сверху справа.

F

  Снимите крышку полностью и переверните ее.

F

  Снимите держатель, на котором закреплен

пинцет.

Перед заменой перегоревшего предохранителя

необходимо:

F

  полностью остановить автомобиль, а зажигание

выключить;

F

  выключить все потребители электрической

энергии;

F

  определить неисправный предохранитель,

пользуясь таблицами и схемами на следующих

страницах;

При работе с предохранителем необходимо:

F

  извлечь его специальным пинцетом и

проверить на нем состояние плавкого

элемента;

F

  всегда заменять перегоревший предохранитель

новым с такими же характеристиками (такого

же цвета); использование предохранителей с

другими характеристиками может повлечь сбои

в работе (и риск возгорания).

Если новый предохранитель перегорит вскоре

после замены, проверьте исправность бортового

электрооборудования в сервисной сети PEUGEOT

или в специализированном техцентре.

Таблицы соответствия и соответствующие

схемы электрических соединений доступны

на веб-сайте:

http://public.servicebox.peugeot.com/ddb/

Вы можете обратиться в сервисную сеть

PEUGEOT или в специализированный

техцентр.

Исправный

Сгоревший

Пинцет

Вниманию механиков станций технического

обслуживания: все сведения о

предохранителях и реле можно получить в

сервисной сети PEUGEOT.

Замена предохранителя, отсутствующего

в таблице соответствия напротив, может

повлечь за собой серьезную неисправность

автомобиля. Обратитесь в сервисную сеть

PEUGEOT или в специализированный

техцентр.

174

В случае неисправности

Установка дополнительного

электрооборудования

Система электрооборудования данного

автомобиля предназначена для работы

со стандартным или дополнительным

оборудованием.

Перед установкой в автомобиль другого

электрического оборудования или

аксессуаров необходимо связаться с

дилером PEUGEOT или специализированном

техцентре.

Компания "Automobiles PEUGEOT" не

несет ответственности за неисправности

Вашего автомобиля, вызванные установкой

дополнительного электрооборудования,

не рекомендованного к использованию

компанией "Automobiles PEUGEOT"

и установленного с нарушением ее

инструкций - в особенности это относится

к дополнительному электрооборудованию,

потребляющему в сумме ток более 10 мА.

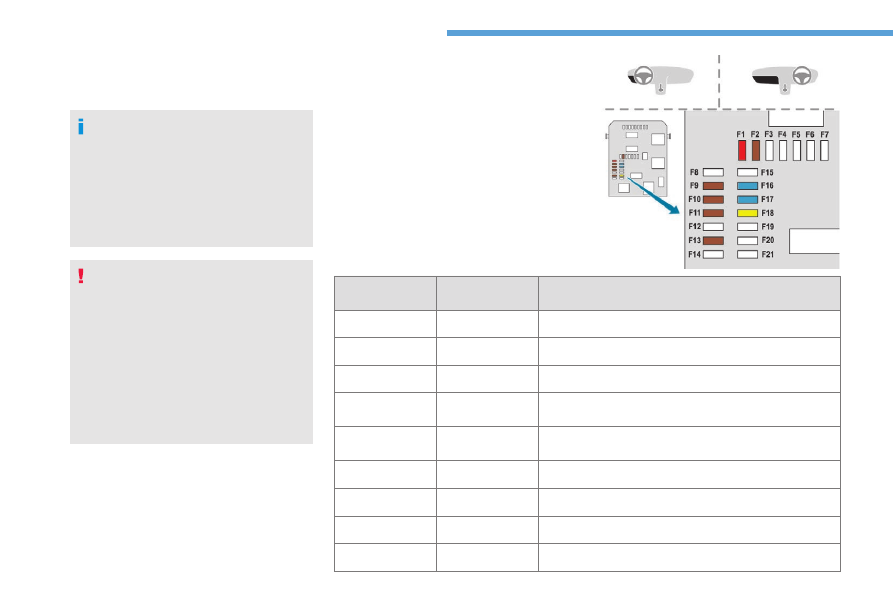

Лев.

Предохранитель

№

Номинальный ток Защищаемая цепь

F1 (GPL)

10 A

+ (положит.) от замка зажигания.

F2

5 A

Наружные зеркала, фары, диагностический разъем.

F9

5 A

Охранная сигнализация.

F10

5 A

Автоматический телематический блок, коммутационный блок

прицепа.

F11

5 A

Салонное зеркало заднего вида с автоматическим

затемнением, дополнительный подогрев.

F13

5 A

Hi-Fi усилитель, помощь при парковке.

F16

15 A

Розетка 12 В (передняя).

F17

15 A

Аудиосистема, радиоприемник (доп. оборудование).

F18

20 A

Сенсорный экран.
