147

   Замена лампы

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

7

 ТРЕТИЙ СТОП-СИГНАЛ



Tип A , W5W - 5W



Тип B , P21W - 21W

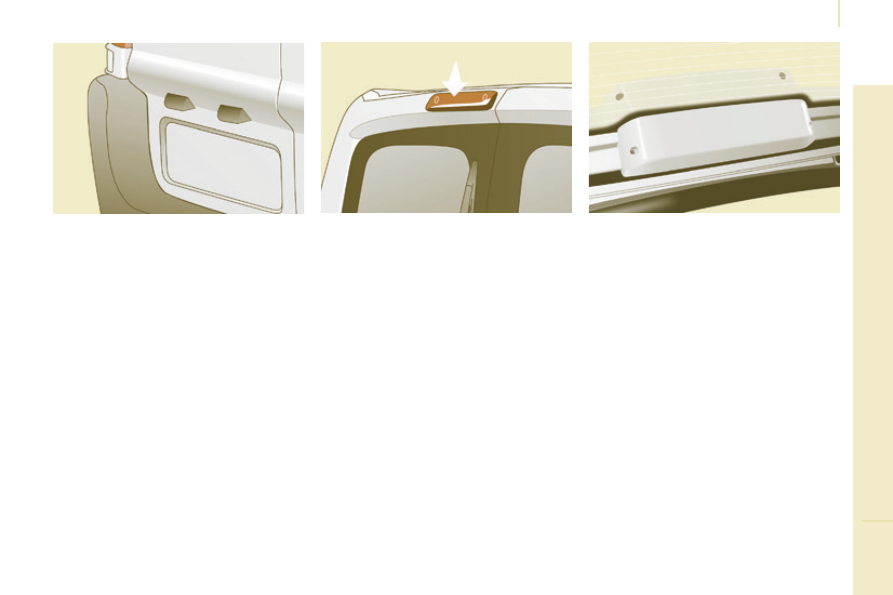

 ФОНАРЬ ОСВЕЩЕНИЯ

НОМЕРНОГО ЗНАКА



Тип A , W5W - 5W

  На двери задка
   -   Пользуясь отверткой, отожмите

прозрачный рассеиватель фонаря в

точке, указанной стрелкой.

  -   Замените лампу.
  -   Установите на место рассеиватель и

нажмите на него.

  На распашных дверях
   -   Снимите с фиксаторов внутреннюю

обивку.

  -   Отсоедините электрический разъем,

отжав фиксатор.

  -   Снимите пластмассовый кожух.
  -   Поверните держатель лампы на четверть

оборота против часовой стрелки.

  -   Замените лампу.

  Наружный фонарь (распашные двери)
   -   Отверните оба винта при помощи

отвертки Torx

TM

  с торцом 20.

  -   Извлеките фонарь.
  -   Замените сгоревшую лампу.

  Внутренний фонарь (дверца задка)
   -   Отверните оба винта при помощи

отвертки Torx

TM

  с торцом 20.

  -   Снимите пластмассовый кожух.
  -   Оттяните оба фиксатора и выньте

плату с лампами.

  -   Слегка надавите на сгоревшую лампу,

и, вращая ее против часовой стрелки,

извлеките.

  -   Замените сгоревшую лампу.

148

   Замена электрического предохранителя

 ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ

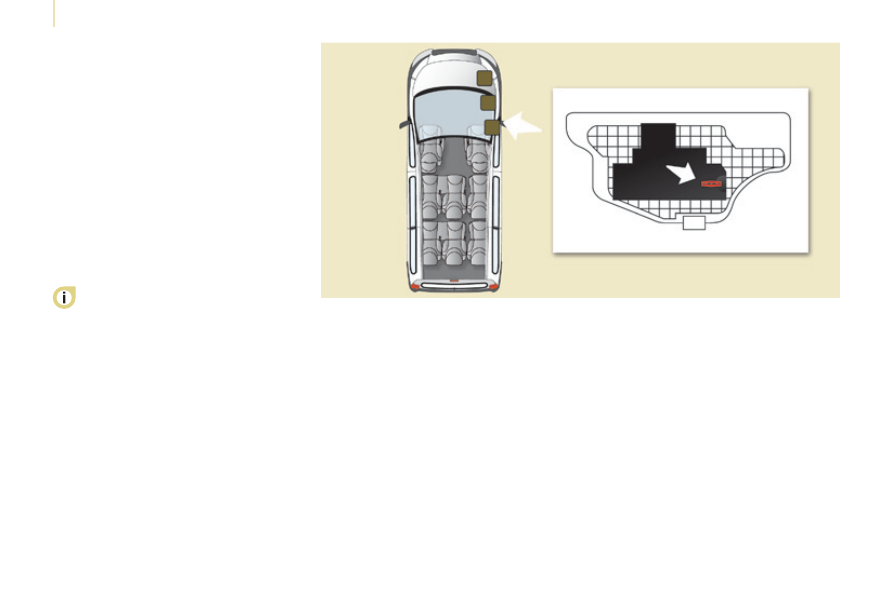

 Три блока предохранителей расположены:
   -   в панели приборов с правой стороны (за

выдвижным перчаточным ящиком),

  -   в салоне (в отсеке аккумуляторной батареи),
  -   в моторном отсеке.

  Снятие и установка

предохранителя

 Перед заменой сгоревшего

предохранителя необходимо выяснить и

устранить причину неисправности.


Сгоревший электрический

предохранитель следует заменять

предохранителем только такого же

номинала.

 Компания PEUGEOT не несет

ответственности за неисправности Вашего

автомобиля, вызванные установкой

дополнительного электрооборудования,

не рекомендованного к использованию

компанией PEUGEOT и установленного

с нарушением ее инструкций - в

особенности это относится к

дополнительному электрооборудованию,

потребляющему в сумме ток более 10 мА.

 Здесь приведены только те предохранители,

которые владелец может заменить

самостоятельно. Во всех остальных случаях

необходимо обратиться в сервисную сеть

PEUGEOT или в специализированный техцентр.

 Вниманию механиков станций

технического обслуживания:

все сведения об электрических

предохранителях и реле можно получить

в разделе "Методы проведения ремонта"

фирменной сети.

 149

   Замена электрического предохранителя

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

7

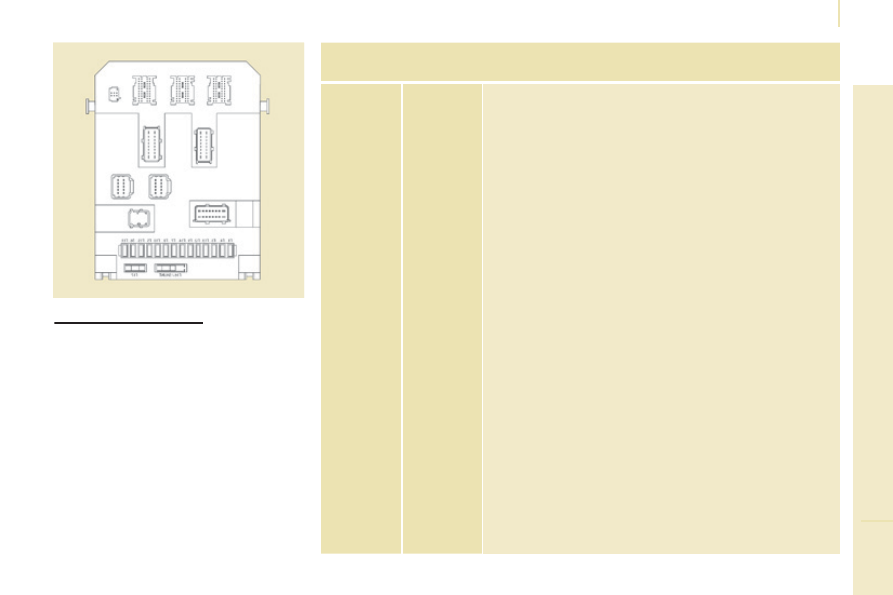

 БЛОК ПРЕДОХРАНИТЕЛЕЙ С

ПРАВОЙ СТОРОНЫ

 БЛОК ПРЕДОХРАНИТЕЛЕЙ С

 БЛОК ПРЕДОХРАНИТЕЛЕЙ С

   -   Опустите перчаточный ящик и с силой

потяните за него, чтобы получить

доступ к предохранителям.



Предохранитель №       Номинальный ток, A



Защищаемая цепь



1



15

 Очиститель заднего стекла



2



-

 Свободен



3



5

 ЭБУ подушки безопасности



4



10

 Датчик положения рулевого колеса, диагностический разъем, датчик

системы ESC, ручное управление микроклиматом, датчик сцепления,

корректор фар, насос для подачи присадки в сажевый фильтр



5



30

 Электропривод зеркал, двигатель стеклоподъемника

передней правой двери



6



30

 Питание стеклоподъемников передних дверей



7



5

 Плафоны и лампа перчаточного ящика



8



20

 Многофункциональный дисплей, сирена охранной сигнализации,

автомагнитола, чейнджер компакт-дисков, радиотелефон,

коммутационный блок прицепа (дополнительное оборудование)



9



10

 Розетка во 2-м ряду



10



30

 Регулятор высоты задней подвески, блок подрулевых

переключателей, комбинация приборов



11



15

 Диагностический разъем, замок зажигания



12



15

 Беспроводная гарнитура "свободные руки", ЭБУ подушки

безопасности, ЭБУ системы помощи при парковке



13



5

 ЭБУ двигателя, коммутационный блок прицепа



14



15

 Датчик дождя, вентиляция салона, климат-контроль,

комбинация приборов



15



30

 Запирание/отпирание/суперблокировка дверей



16



-

 Свободен



17



40

 Обогреватель заднего стекла, обогреватели зеркал

150

   Замена электрического предохранителя

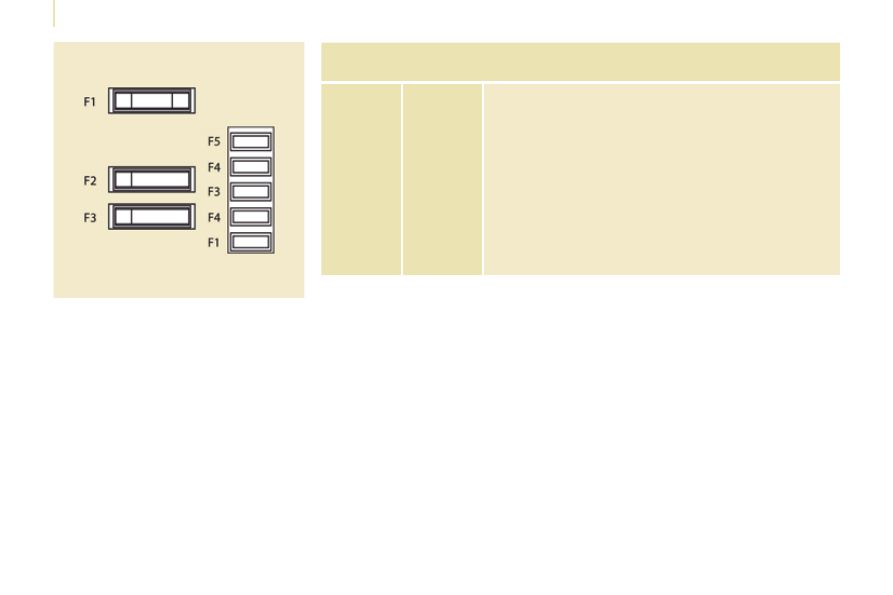

 БЛОК ПРЕДОХРАНИТЕЛЕЙ В

САЛОНЕ

   -   Снимите крышку с отсека

аккумуляторной батареи.

  -   Снимите клемму с вывода (+) АКБ.


После замены предохранителя плотно

закройте крышку.



Предохранитель №       Номинальный ток, A



Защищаемая цепь



1



30

 Обогреватели сидений



2



20

 Розетка 12 В в 3-м ряду



3



40/50

 Коммутационный блок прицепа (дополнительное оборудование)



4



-

 Свободен



36



15

 Замки распашных дверей



37



10

 Замки распашных дверей



38



20

 Стеклоочиститель задних распашных дверей



39



10

 Вентиляция салона



40



5

 Складывающиеся зеркала
