Практические советы по эксплуатации и обслуживанию

Задние фонари

1. Фонари стоп-сигнала / стояночные

огни (лампа P 21/5 W)

2. Указатели поворотов (лампа P 21 W)
3. Фонарь заднего хода (лампа P 21 W),

справа
Противотуманный фонарь
(лампа P 21 W), слева

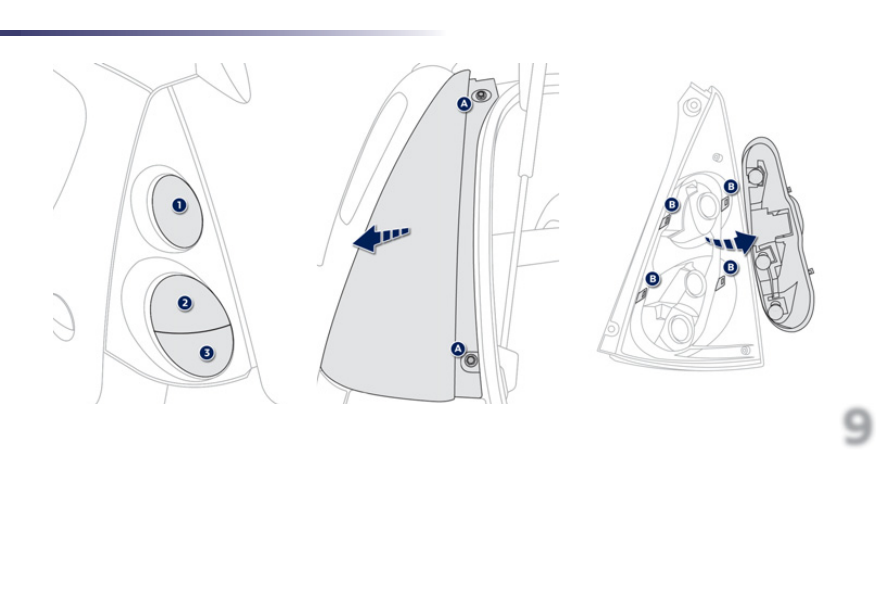

Замена всех трех ламп производится на
снятом фонаре:

   откройте багажник,
   отверните обе гайки  A  крепления фонаря,

A

   снимите фонарь, потянув за него наружу,
   отсоедините электропровод,

  При обратной установке придерживайтесь
обратного порядка действий и проследите,
чтобы плата с лампами, фиксаторы и
фонарь стали строго на свои места.

   разведите четыре фиксатора  B и

выньте плату с лампами,

   выньте и замените перегоревшую лампу.

70

Практические советы по эксплуатации и обслуживанию

Боковые повторители указателей

поворотов (лампа WY 5 W с желтой колбой)

Третий стоп-сигнал

(4 лампы W 5 W)

Фонари освещения номерного

знака (лампа W 5 W)

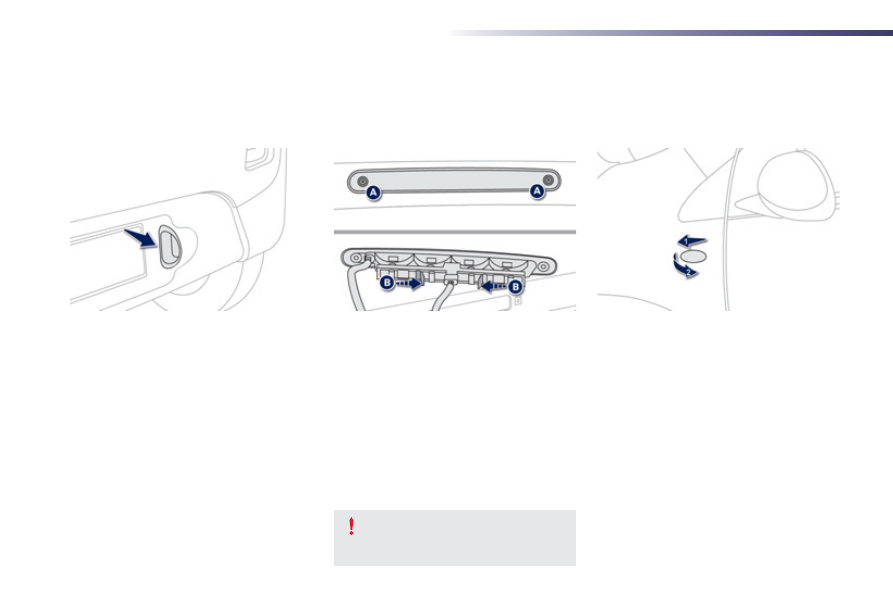

  Чтобы не сломать блок ламп, не
затягивайте винты слишком сильно.

Протяните руку под бампер.
Извлеките держатель лампы, повернув
его на четверть оборота.
Выньте лампу и замените ее.

   Отверните две гайки крепления A .
   Снимите блок ламп, протолкнув оба

фиксатора  B  наружу.

   Отсоедините разъем и шланг

омывателя заднего стекла.

   Выньте плату с лампами.
   Выньте лампу и замените ее.

 При обратной установке придерживайтесь
обратного порядка действий и проследите
за тем, чтобы уплотнительная прокладка
блока ламп и шланг омывателя заднего
стекла правильно стали на свои места.

Протолкние фонарь повторителя
вперед или назад и высвободите его,
потянув к себе.
Отсоедините держатель с лампой и
замените его.

9

71

Практические советы по эксплуатации и обслуживанию

                     Замена предохранителя

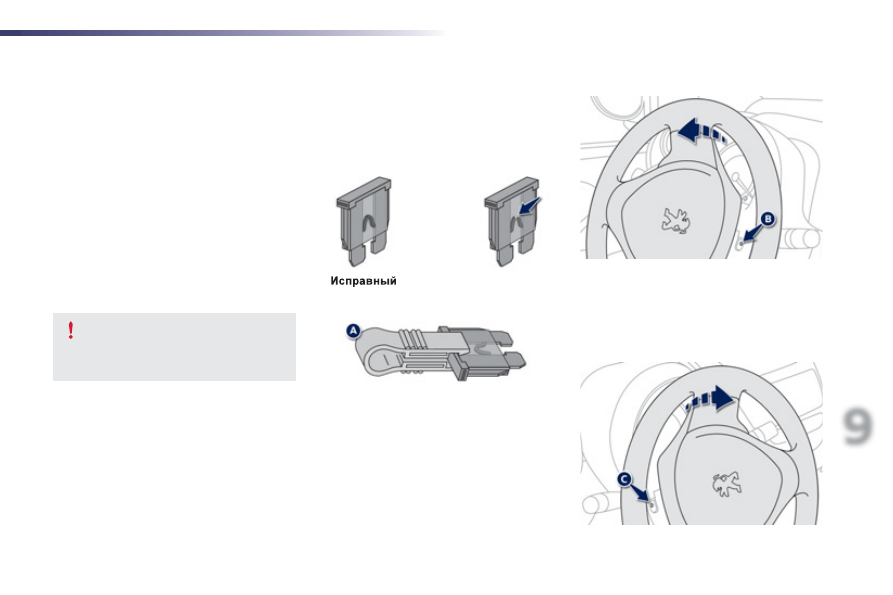

  Снятие и установка предохранителя

Сгоревший

Пинцет A

  Они расположены с обеих сторон панели
управления под обшивкой.

   Если понадобится, разблокируйте

рулевую колонку ключом.

   Поверните рулевое колесо влево и

выньте винт B.

   Поверните рулевое колесо вправо и

выньте винт C.

Всегда заменяйте сгоревший электрический
предохранитель предохранителем того же
номинала (такого же цвета).

  Блоки электрических предохранителей в приборной панели

  Блоки плавких предохранителей находятся под панелью управления и рядом с
аккумуляторной батареей в моторном отсеке.

  Перед заменой сгоревшего предохранителя
необходимо выяснить и устранить причину
неисправности.

Для демонтажа предохранителей
используйте специальный
пинцет  A, расположенный на блоке
предохранителей под капотом.

72

Практические советы по эксплуатации и обслуживанию

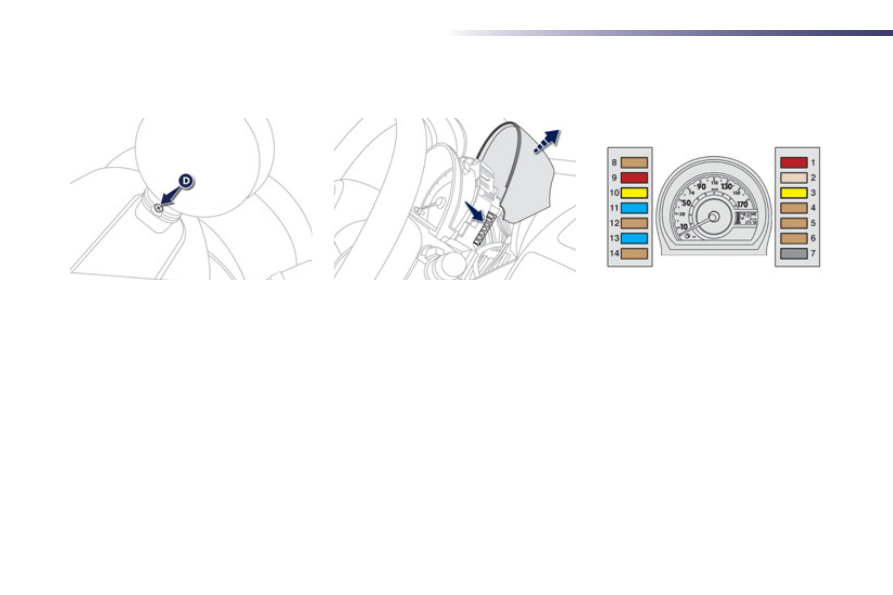

   Приподнимите обшивку панели

управления и тахометра, если
необходимо, чтобы получить
доступ к блокам предохранителей,
расположенным с левой и правой
сторон панели.

На тахометре частично отверните
винт D , расположенный сзади.
