СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  У СК ОРЕНИЯ БОК ОВОЙ ПОДУ Ш К И

БЕЗОПАСНОСТИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ОБЯЗАТЕЛЬНО

:

Выполнять  требования  по  безопасности  при  работе  с  подушками

безопасности

.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности

.

ВНИМ АНИЕ :  Разблокировать  и  отключить  электрические  разъемы  ;  При  подключении  следить  за
правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Снятие

ПРИМ ЕЧАНИЕ :  Выждать  10 минут  в  случае  анормальной  работы  визуального  сигнализатора  подушек
безопасности.

Отсоединить аккумуляторную батарею

.

Снять переднее сиденье

.

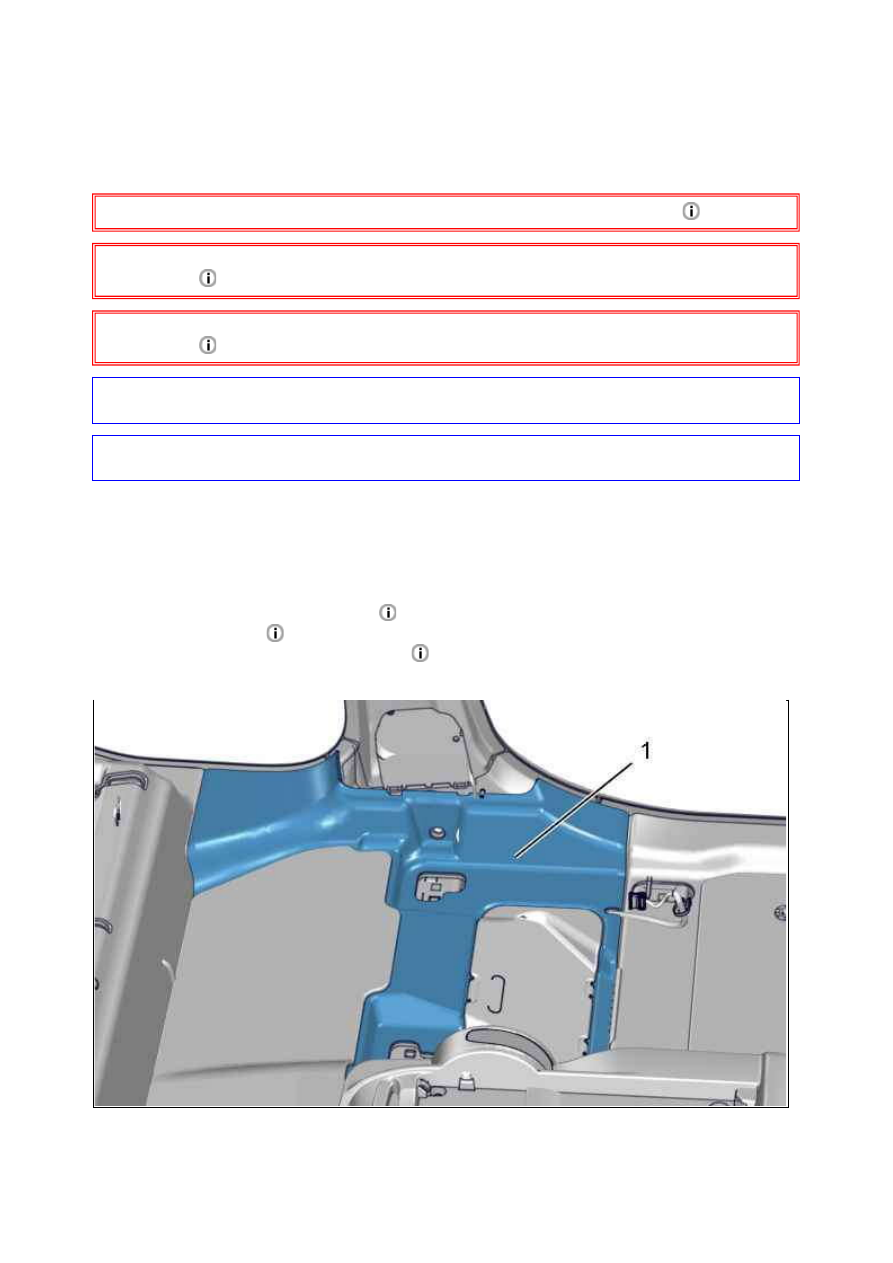

Отделить коврик (1).

Снять нижнюю обивку центральной стойки

.

Рисунок : C5GM0VWD

18.01.2012

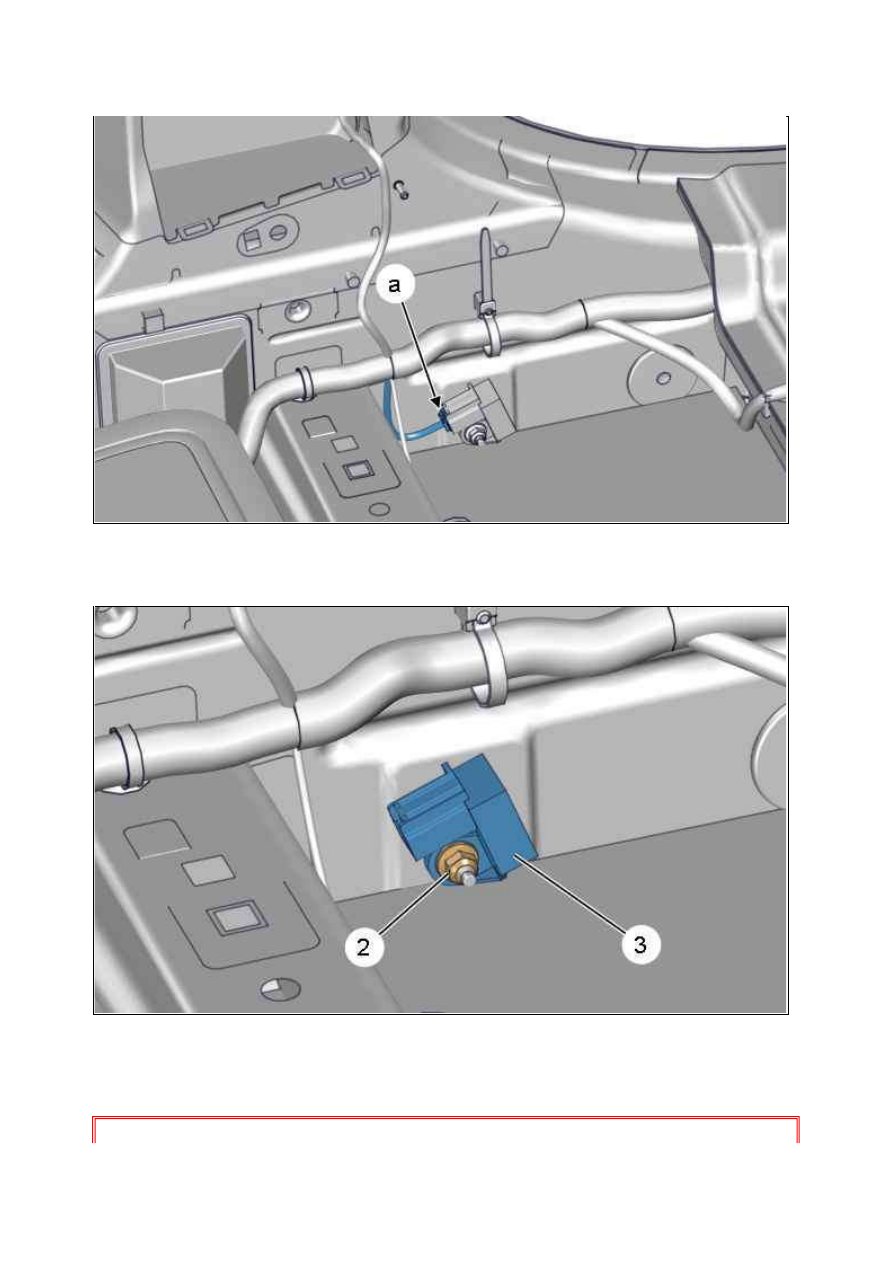

Отсоедините разъем ( в "a").

Снимите :



Гайку (2)



Датчик ускорения боковой подушки безопасности (3)

ОБЯЗАТЕЛЬНО :

После срабатывания подушек безопасности и ремней безопасности заменить

Рисунок : C5JM0CSD

Рисунок : C5JM0CTD

18.01.2012

пиротехнические элементы

.

2. У становка

Установите :



Датчик ускорения боковой подушки безопасности (3)



Гайку (2) ; Затяните моментом 0,8 дН.м

Подсоедините разъем ( в "a").
Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО :

Выполнить процедуру включения системы подушек безопасности

.

Включить зажигание (При неработающем двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.

ПРИМ ЕЧАНИЕ : Визуальный сигнализатор включается на 6 ­ 8 секунд, затем выключается.

Если сигнализатор остается включенным, считать коды ошибок.
Установите : Коврик (1).

У становите переднее сиденье

.

Проверьте функционирование различного оборудования.

У становить нижнюю гарнитуру средней стойки

.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ПОДУ ШК А БЕЗОПАСНОСТИ ПАССАЖИРОВ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ОБЯЗАТЕЛЬНО

:

Соблюдать  правила  безопасности  при  работе  с  пиротехническими

устройствами

.

ОБЯЗАТЕЛЬНО :

Выполнить  процедуру  отключения  централизованной  системы  подушек

безопасности и ремней безопасности

.

ВНИМ АНИЕ :  Разблокировать  и  отключить  электрические  разъемы  ;  При  подключении  следить  за
правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Инструменты

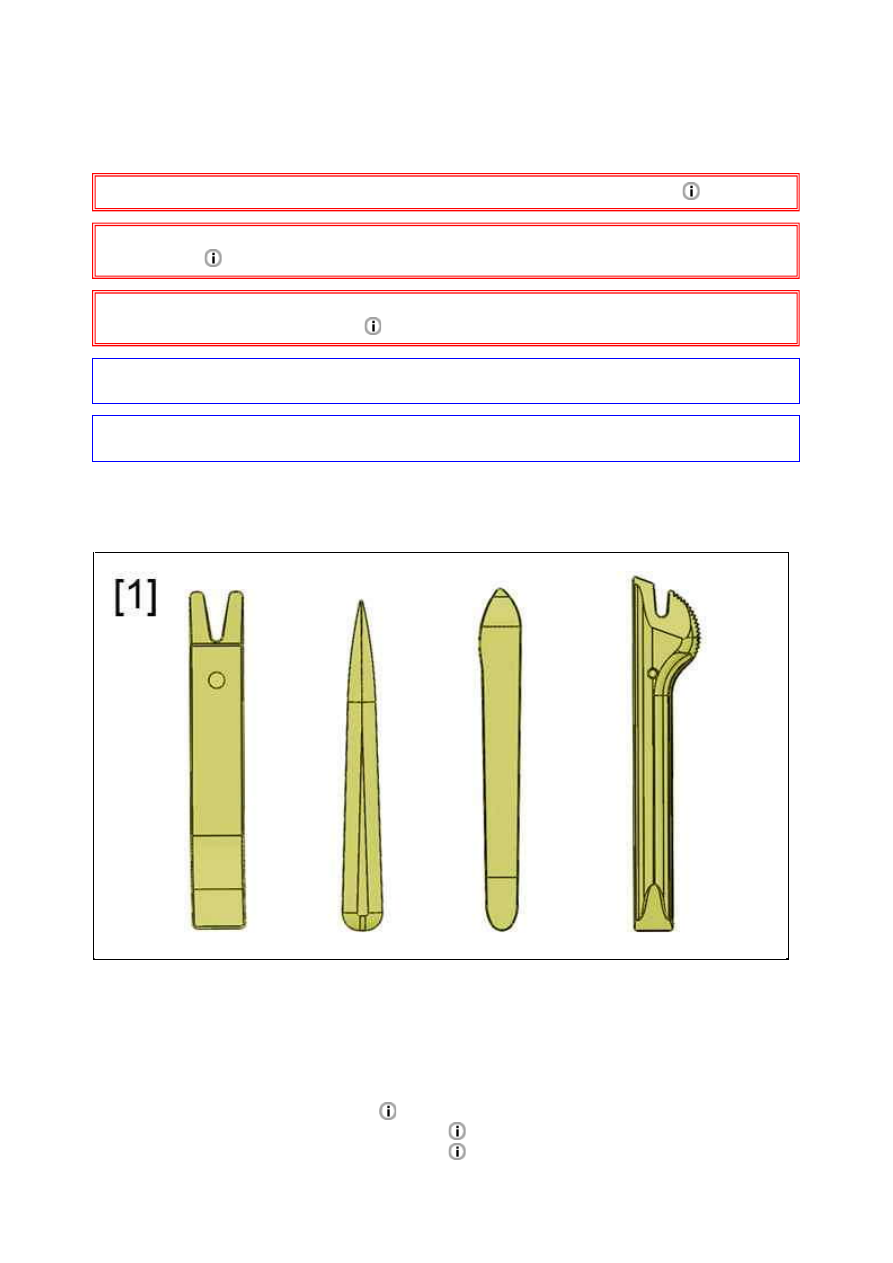

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

ПРИМ ЕЧАНИЕ : Операция выполняется симметрично (Автомобиль с правым рулевым управлением).

Отсоединить аккумуляторную батарею

.

Снять перчаточный ящик со стороны пассажира

 (левое рулевое управление).

Снять перчаточный ящик со стороны пассажира

 (автомобили с правым рулевым управлением).

Рисунок : E5AP30WD
