(16) Хомуты.
(17) Винт крепления желоба к винту цилиндров.
(18) Болт крепления желоба на выходном блоке охлаждающей жидкости.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : К АБЕЛЬ В САЛОНЕ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

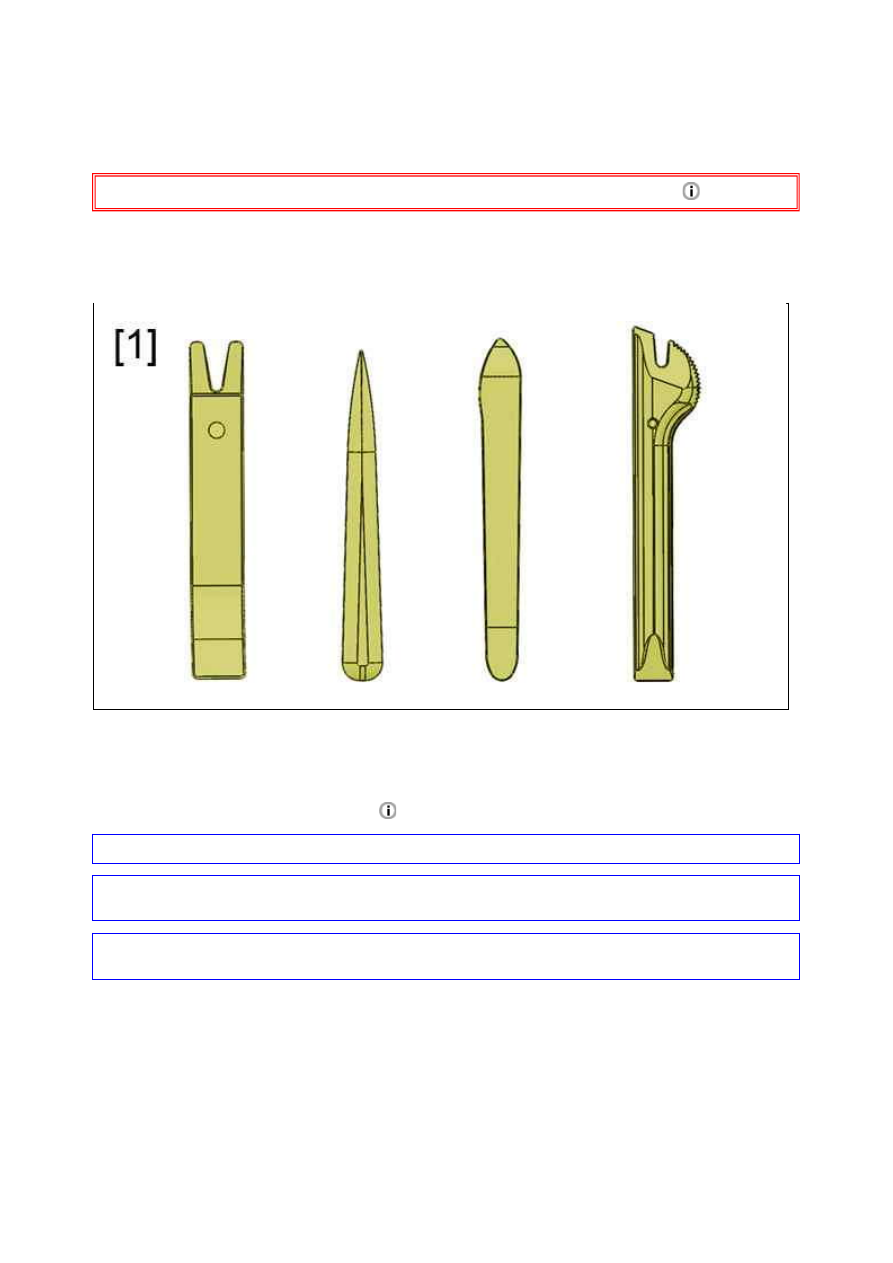

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

ВНИМ АНИЕ : Отметить прокладку электрического жгута .

ВНИМ АНИЕ :  Разблокировать  электрические  разъемы  перед  их  отключением.  При  подключении
соблюдать прокладку и крепление электрических жгутов.

ВНИМ АНИЕ :  Отключить  электрические  жгуты,  не  прилагая  усилий  ни  к  электрическим  жгутам,  ни  к
электрическим разъемам (Запрещается тянуть за электрические жгуты).

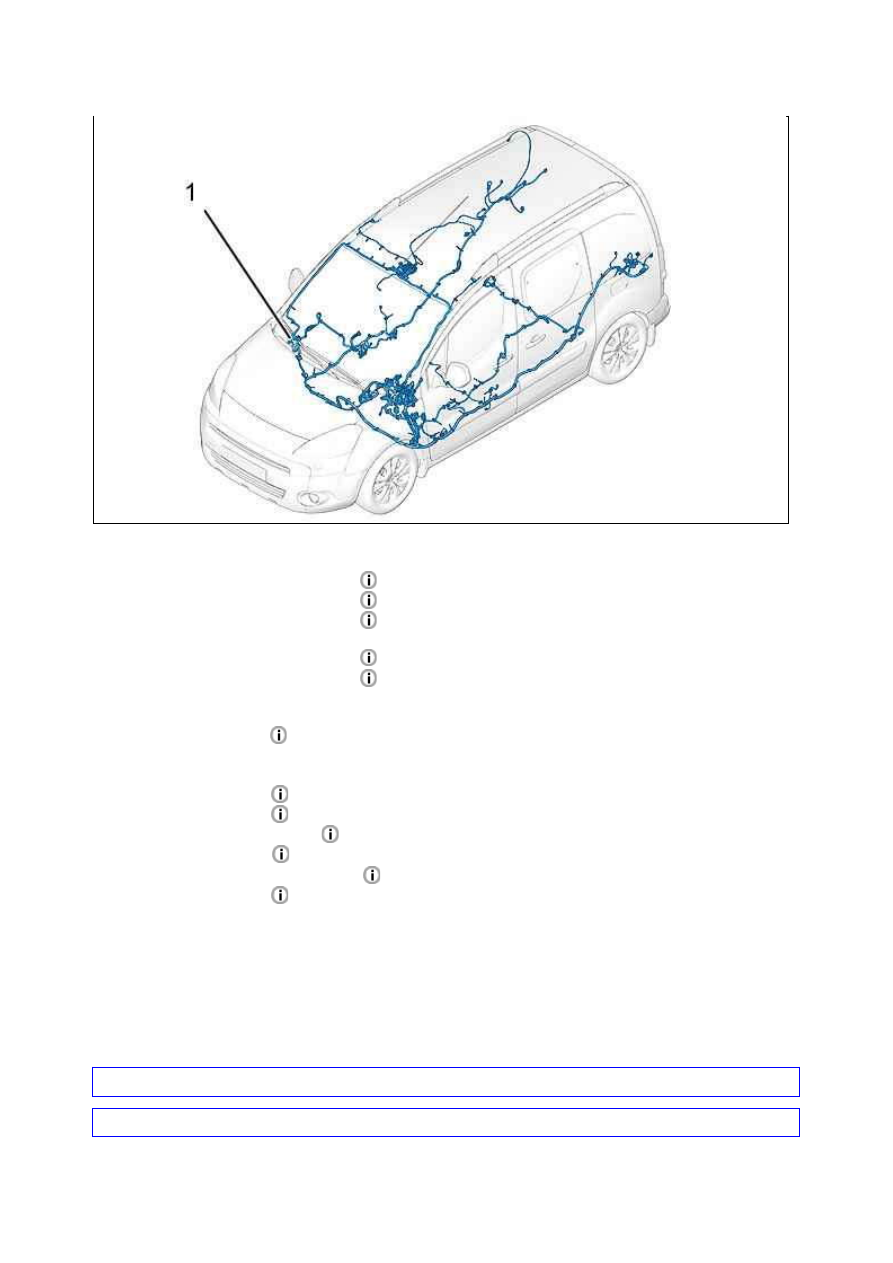

Рисунок : E5AP30WD

18.01.2012

Отделите :



Жгут электрических проводов

 (передние двери)



Жгут электрических проводов

 (боковая сдвижная дверь)



Жгут электрических проводов

(Крышка багажного отделения ) (в зависимости от

комплектации)



Жгут электрических проводов

( задние распашные двери) (в зависимости от комплектации)



Жгут электрических проводов

 (интеллектуальный коммутационный блок)

Снимите :



Передние сиденья



Напольные коврики (в салоне)

Отсоединить : разъема (Электрического жгута (1)).
Отсоединить ; С помощью приспособления [1] :



фиксаторов (Электрического жгута (1))



Хомуты крепления (Электрического жгута (1))

Снимите : Жгут электрических проводов (1).

3. У становка

ВНИМ АНИЕ : Замените : Хомуты крепления жгута проводов (1) ; Неисправные фиксаторы.

ВНИМ АНИЕ : Установить электрический жгут в соответствии с ранее отмеченным порядком прокладки.

Установите : Жгут электрических проводов .

Рисунок : E1AM07ED

Снять обшивку потолка

.

Снять обшивку потолка

(Многофункциональный).

Снимите центральную консоль

.

Снимите задние сиденья

(2/3 ­ 1/3) (в зависимости от комплектации).

Снимите внутренние панели отделки

.

Снять обшивку потолка

(Многофункциональный).

18.01.2012

Закрепить в фиксаторах :



фиксаторов (Электрического жгута)



Хомуты крепления (Электрического жгута)

Подключить электрические разъемы .
Установка производится выполнением операций по снятию в обратном порядке.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование различного оборудования.
