Peugeot Partner (B9). Руководство - часть 488

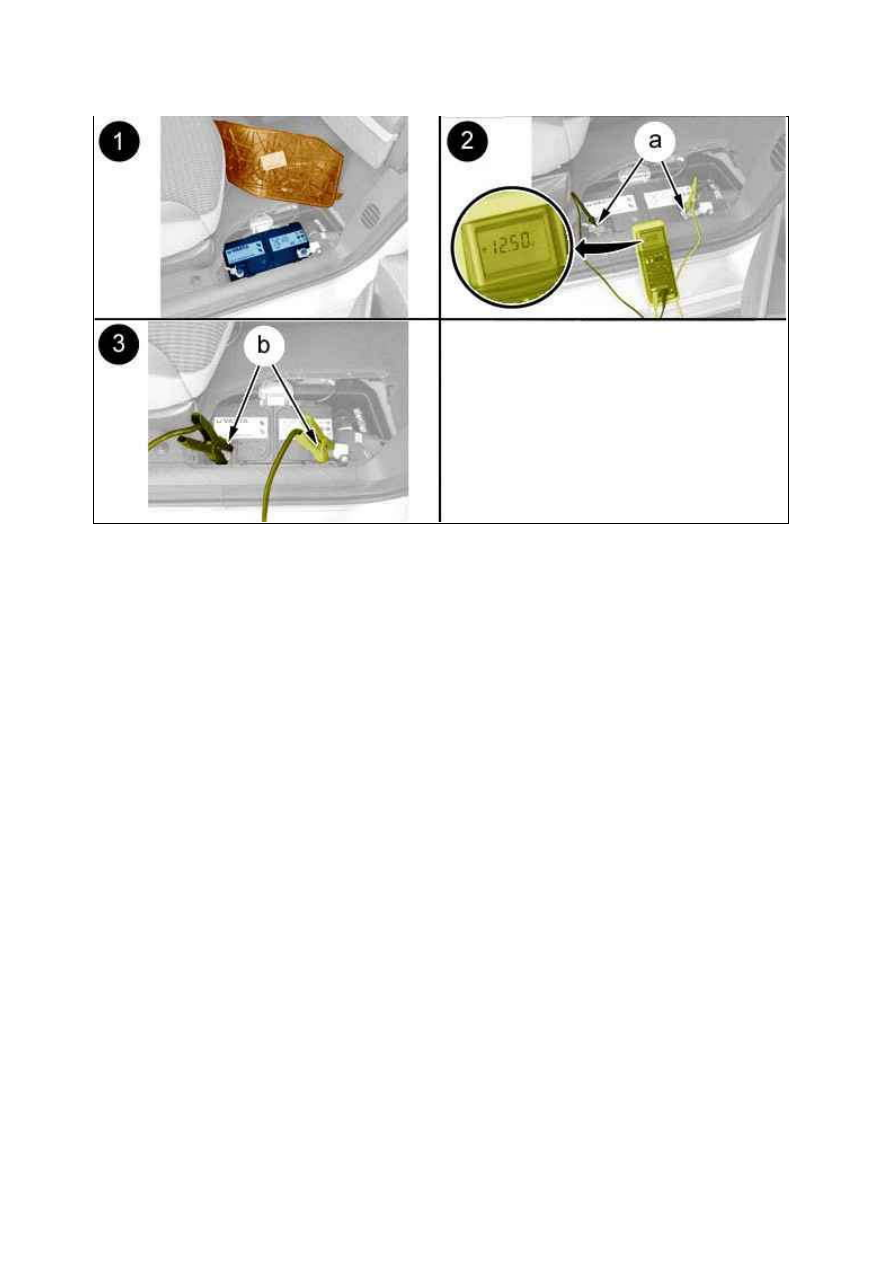

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея установлена в нише для ног пассажира



Отсутствие выносных клемм в моторном отсеке

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Откройте дверь (правая сторона)



Снять лючок доступа к аккумуляторной батарее (При необходимости, снять коврик)



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Установить лючок доступа к аккумуляторной батарее (При необходимости, установить коврик)

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Откройте дверь (правая сторона)



Снять лючок доступа к аккумуляторной батарее (При необходимости, снять коврик)



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме
аккумуляторной батареи)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить лючок доступа к аккумуляторной батарее (При необходимости, установить коврик)

7.13. PEUGEOT 4007

Рисунок : D1AD00DD

18.01.2012

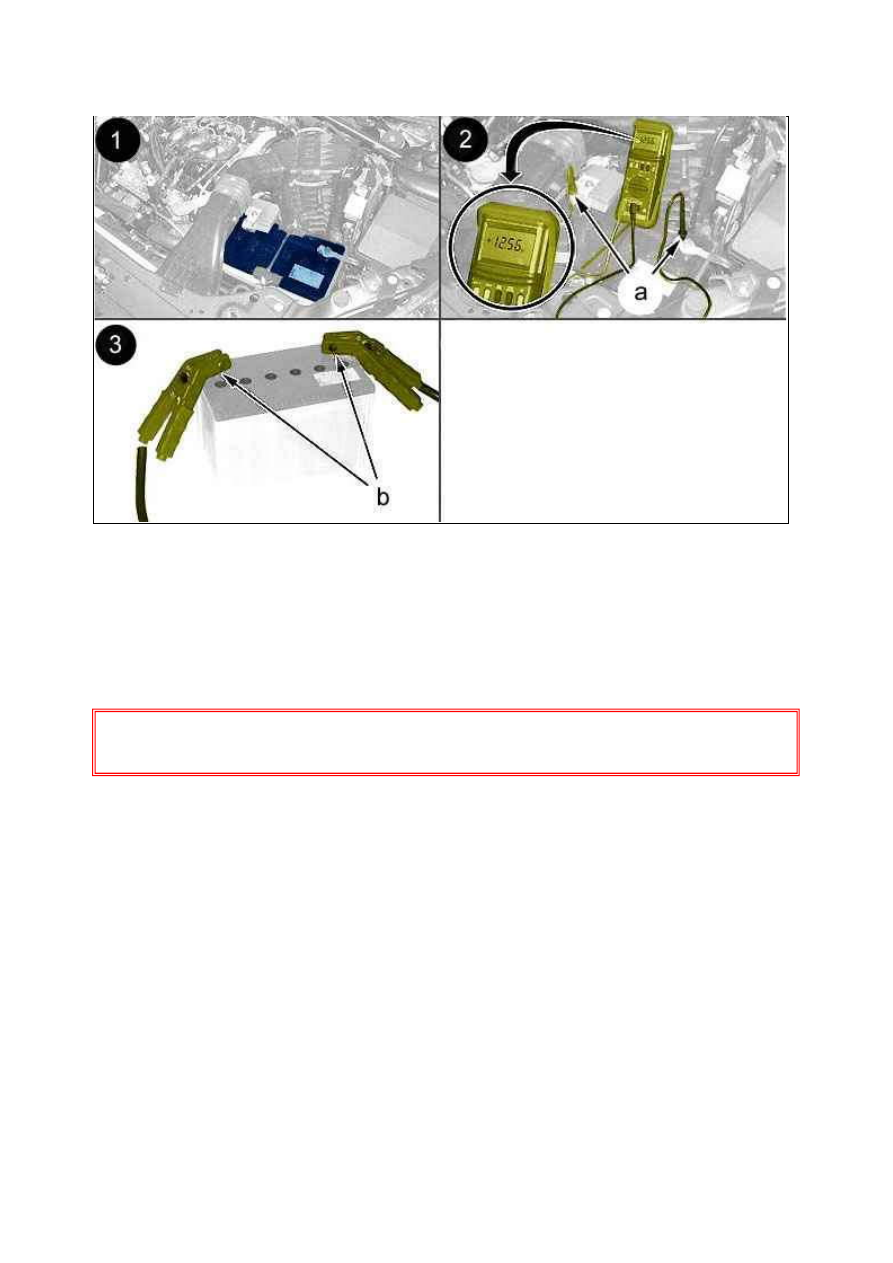

Рисунок ﭹ  : Расположение аккумуляторной батареи : Аккумуляторная батарея устанавливается в моторном
отсеке.
Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра :



Открыть капот



Снимите крышку аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Установить на место крышку аккумуляторной батареи

ОБЯЗАТЕЛЬНО :  После  зарядки  тщательно  очистить  верхнюю  часть  аккумуляторной  батареи  и  не
допускать  попадания  электролита  на  кожу;  при  попадании  электролита  промыть  подверженный  участок
кожи большим количеством чистой воды.

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Снимите : Впускной коллектор



Снимите : Аккумуляторная батарея



Снимите : Пробки



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Очистить верхнюю часть аккумуляторной батареи



Установите : Пробки



Установите аккумуляторную батарею



Установите : Впускной коллектор

ПРИМ ЕЧАНИЕ :  Нормы  для  аккумуляторной  батареи,  установленной  на  PEUGEOT  4007  продолжают
нормы JIS.

7.14. PEUGEOT BI PPER

Рисунок : D1AD00ED

18.01.2012

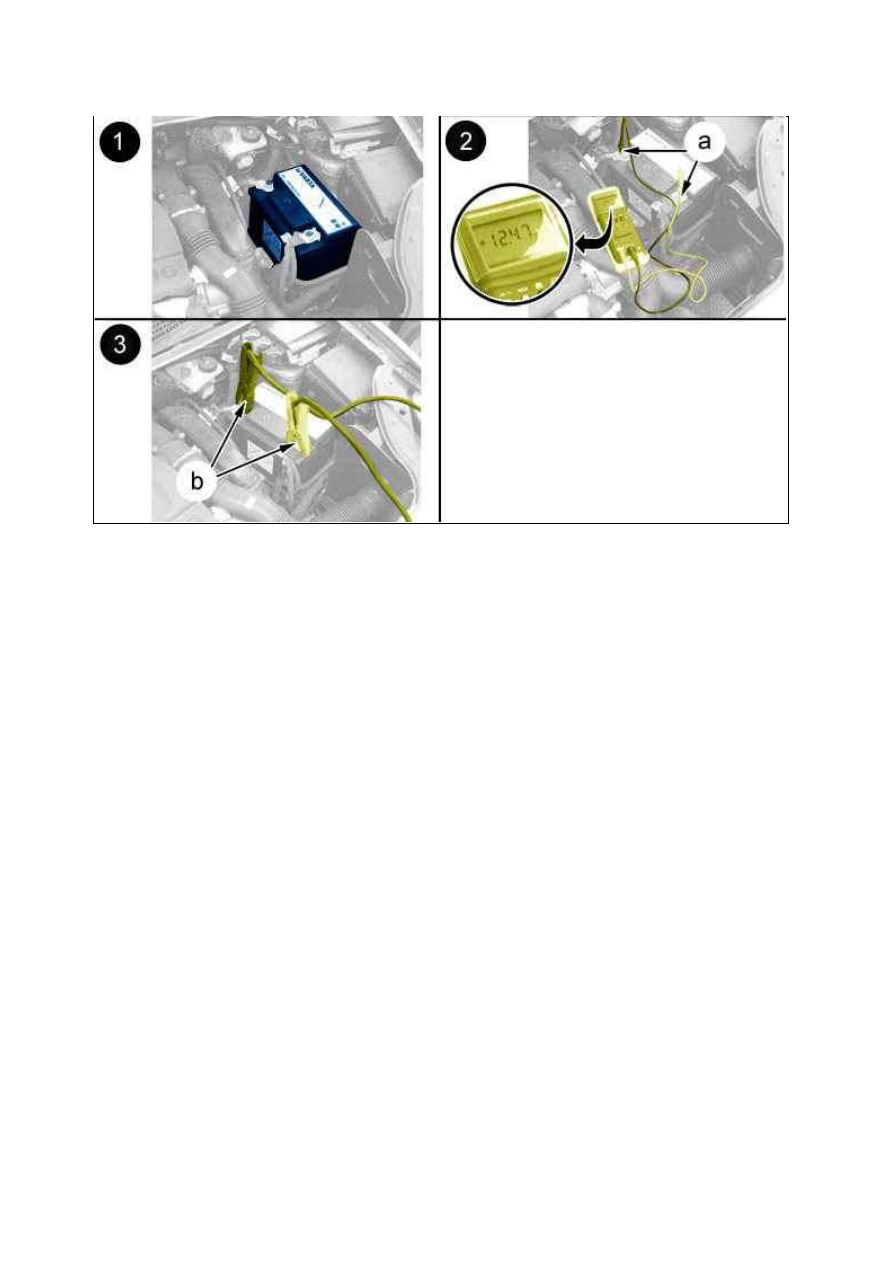

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Доступ осуществляется непосредственно (защитная крышка отсутствует)

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра :



Открыть капот



Отвести крышку положительной клеммы аккумуляторной батареи



Проверить состояние зарядки аккумуляторной батареи с помощью тестера или вольтметра "a" (черный
щуп ­ на отрицательную клемму, красный щуп ­ на положительную клемму аккумуляторной батареи)

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Подключить сертифицированное Peugeot зарядное устройство к клеммам аккумуляторной батареи
"b" (Черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя

ПРИМ ЕЧАНИЕ : Нормы для аккумуляторной батареи, установленной на PEUGEOT BIPPER продолжают
нормы IEC.

7.15. PEUGEOT PARTNER ORI GI N

Рисунок : D1AD00FD

18.01.2012

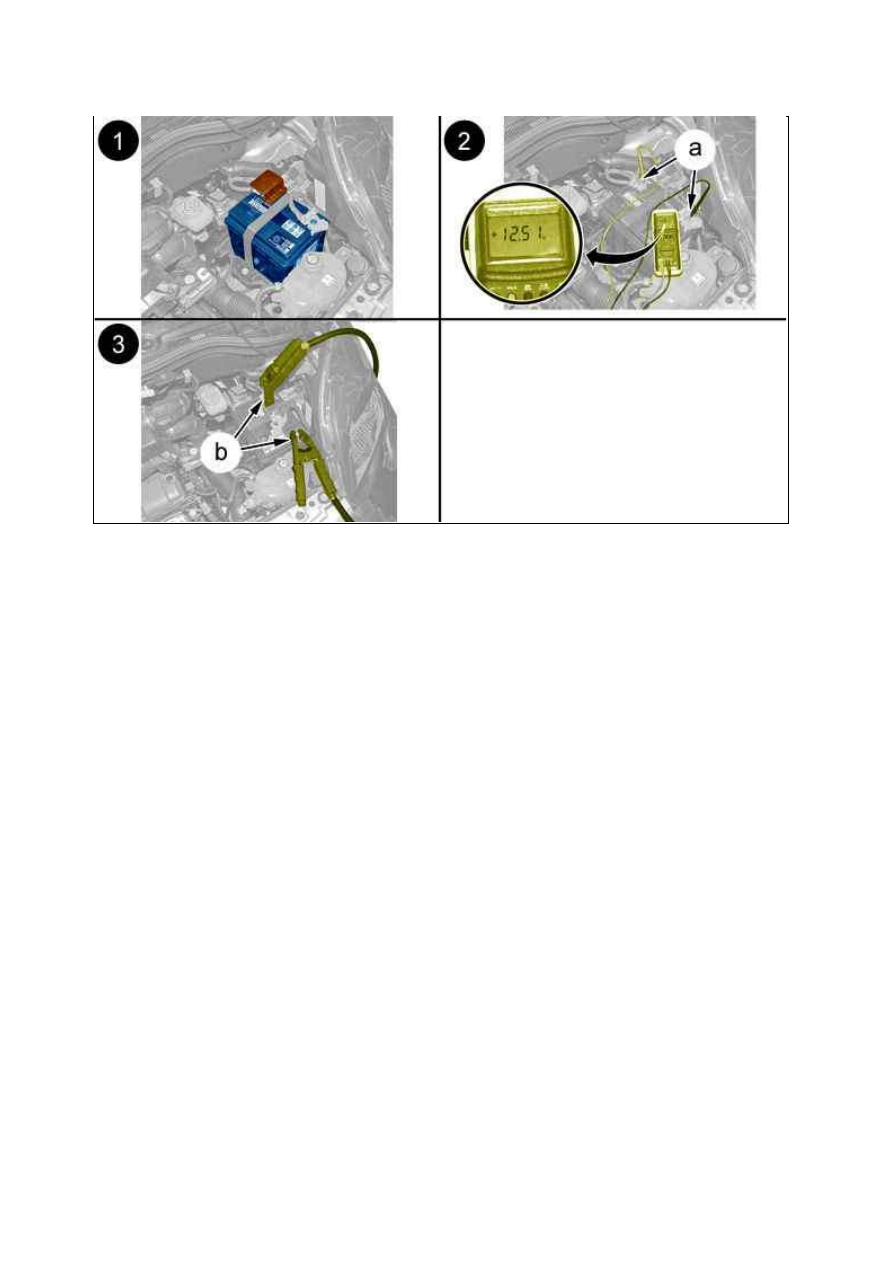

Рисунок ﭹ  : Расположение аккумуляторной батареи : Аккумуляторная батарея устанавливается в моторном
отсеке.
Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Снимите крышку аккумуляторной батареи



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Установить на место крышку аккумуляторной батареи

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Снимите крышку аккумуляторной батареи



Подключить сертифицированное Peugeot зарядное устройство к аккумуляторной батарее в
"b" (черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить на место крышку аккумуляторной батареи

7.16. PEUGEOT PARTNER (B9)

Рисунок : D1AD00GD
