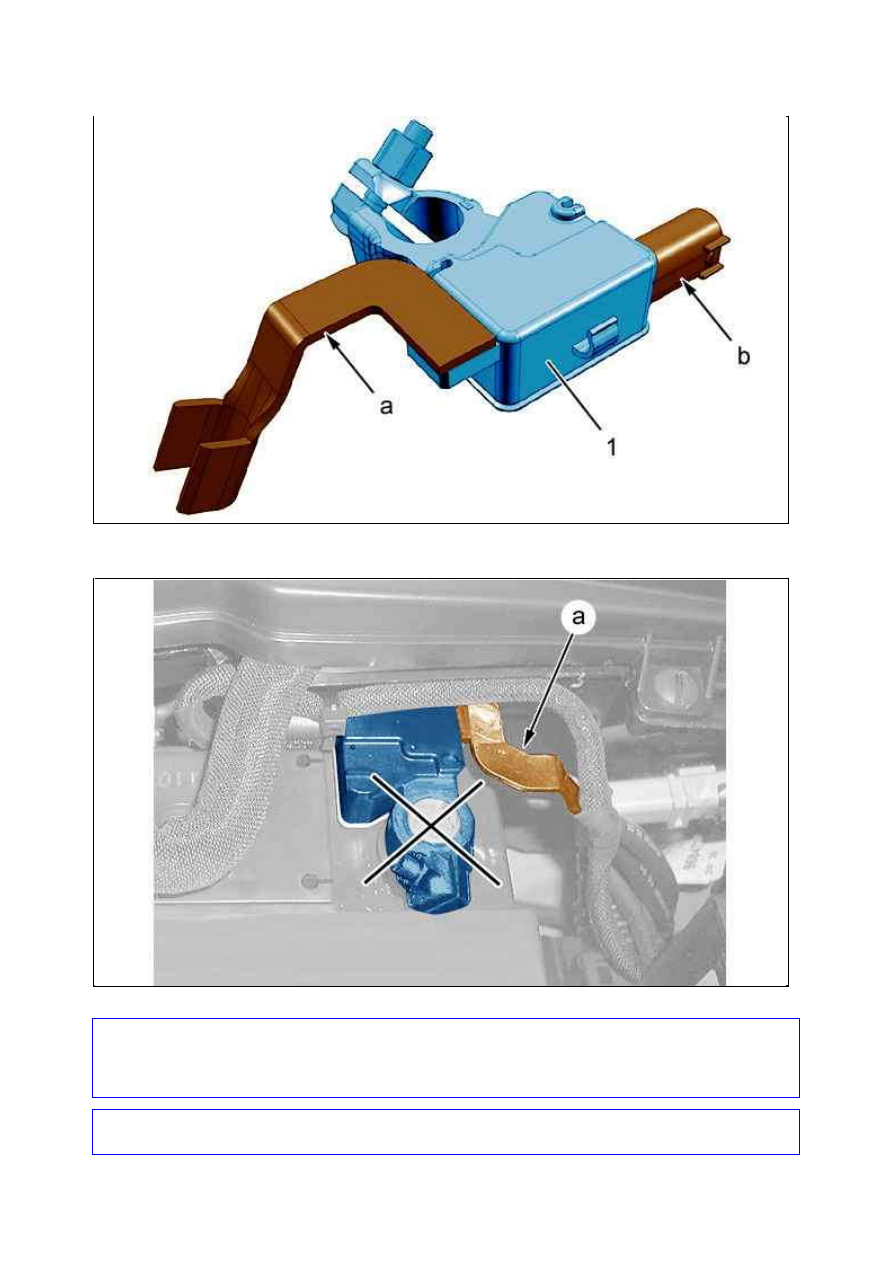

ВНИМ АНИЕ : В случае присоединения внешнего зарядного устройства для аккумуляторной батареи : Не
присоединять непосредственно к "отрицательной" клемме аккумуляторной батареи ; Присоединить к опоре
"массового" кабеля на выходе из блока контроля состояния аккумуляторной батареи (в "a")(или на гайку
"массы" кузова).

ВНИМ АНИЕ :  В  случае  снятия  клеммы  аккумуляторной  батареи  :  Соблюдать  момент  затяжки
"отрицательной" клеммы при установке ; Затяните моментом 0,6 дН.м.

Рисунок : D4AM02XD

Рисунок : D1CQ00TD

18.01.2012

ВНИМ АНИЕ : Черный 2­клеммный разъем блока контроля заряда аккумуляторной батареи присоединять
в последнюю очередь (в "b").

Запустить двигатель автомобиля : Сигнализатор аккумуляторной батареи должен погаснуть.
Удалите данные о неисправностях.

7. Доступ для проверки и зарядки аккумуляторной батареи

ВНИМ АНИЕ :  Некоторые  не  утвержденные  тестеры  аккумуляторных  батарей  из  торговой  сети  не
позволяют выполнить достоверную диагностику, если клеммы сняты с батареи.

7.1. PEUGEOT iOn

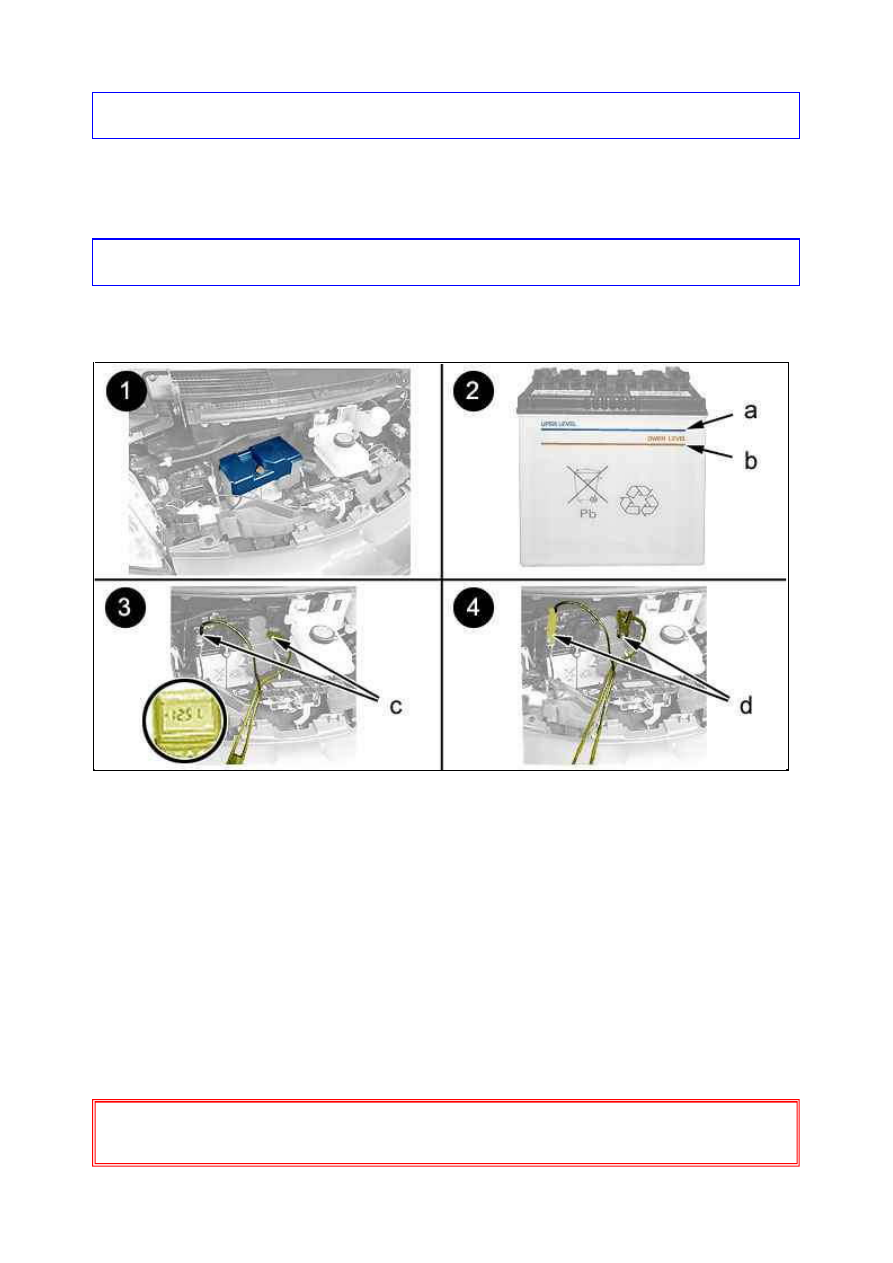

Рисунок 1 : Расположение аккумуляторной батареи :



Аккумуляторная батарея встроена под передним капотом



Доступ к аккумуляторной батарее защищен крышкой



Отвинчивать с осторожностью : Пластиковый болт



Потяните крышку и снимите её

ПРИМ ЕЧАНИЕ :  Нормы  для  аккумуляторной  батареи,  установленной  на  PEUGEOT  iOn  продолжают
нормы JIS.

Рисунок 2 : Проверка уровня электролита аккумуляторной батареи :



Открыть капот



Снимите крышку аккумуляторной батареи



Определить уровень электролита , посмотрев сбоку на аккумуляторную батарею



Убедитесь, что уровень электролита находится между метками верхнего уровня "upper level" (a) и
нижнего уровня "lower level" (b)



Дозаправить до нормального уровня (закончить) (при необходимости)

ОБЯЗАТЕЛЬНО :  После  зарядки  тщательно  очистить  верхнюю  часть  аккумуляторной  батареи  и  не
допускать  попадания  электролита  на  кожу;  при  попадании  электролита  промыть  подверженный  участок
кожи большим количеством чистой воды.

Рисунок : E3BD008D

18.01.2012

ВНИМ АНИЕ :  Если  уровень  электролита  находится  выше  метки  верхнего  уровня  "upper  level"  (a),
появляется риск утечки электролита.

ВНИМ АНИЕ :  Если  уровень  электролита  находится  ниже  метки  верхнего  уровня  "lower  level"  (b),
появляется риск взрыва аккумуляторной батареи при эксплуатации.

Рисунок 3 : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "c") :



Откройте передний капот



Вынуть : Крышка аккумуляторной батареи



Отвести крышку положительной клеммы аккумуляторной батареи



Проверить состояние зарядки аккумуляторной батареи с помощью тестера или вольтметра
"b" (черный щуп ­ на отрицательную клемму, красный щуп ­ на положительную клемму
аккумуляторной батареи)



Установить на место крышку аккумуляторной батареи

Рисунок 4 : Подзаряд аккумуляторной батареи :



Откройте передний капот



Вынуть : Крышка аккумуляторной батареи



Отсоединить "отрицательную" клемму сервисной аккумуляторной батареи (Изолировать кабель
изоляционной салфеткой)



Отсоединить "положительную" клемму сервисной аккумуляторной батареи (Изолировать кабель
изоляционной салфеткой)



Подключить зарядное устройство, сертифицированное производителем, к аккумуляторной батарее в
"c" (Черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя



Установить на место крышку аккумуляторной батареи

7.2. PEUGEOT 107

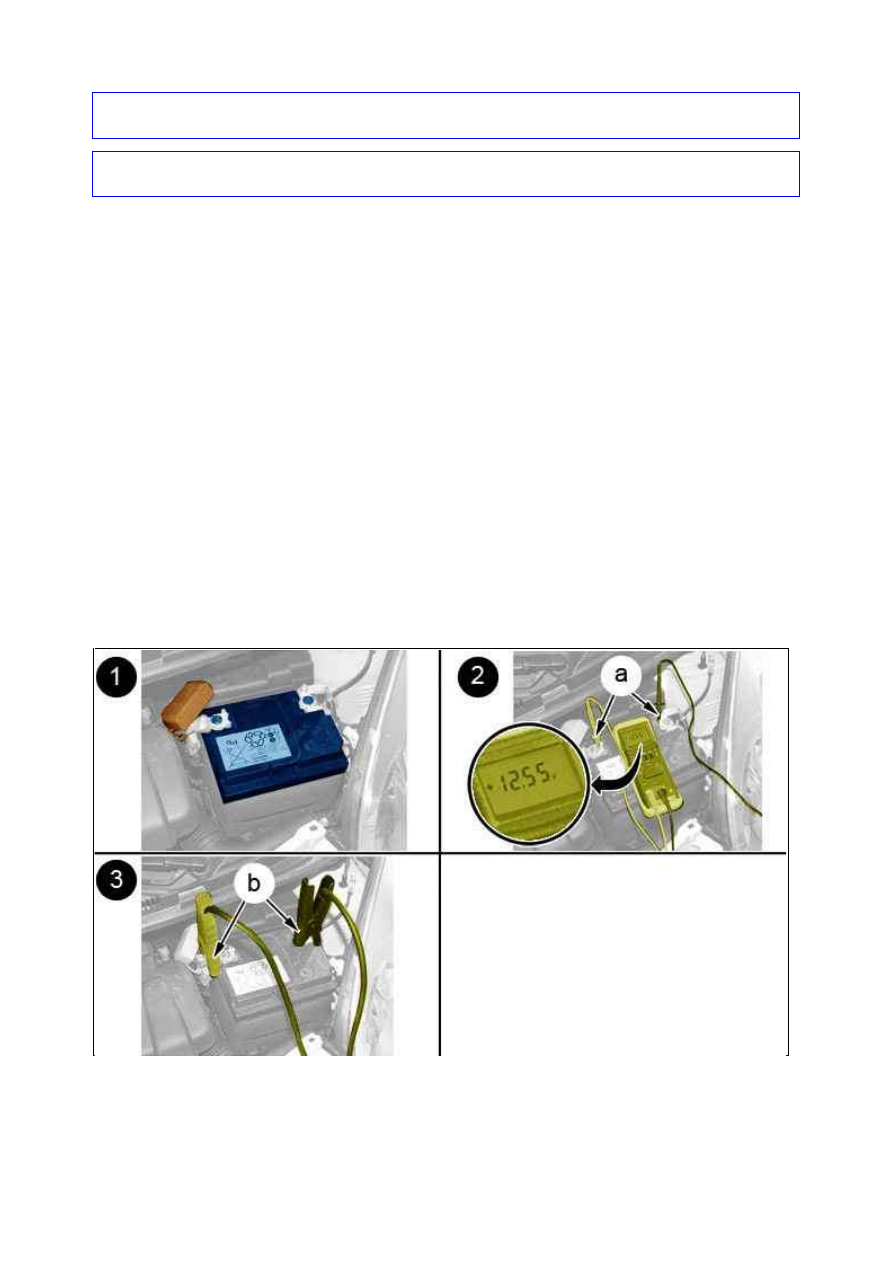

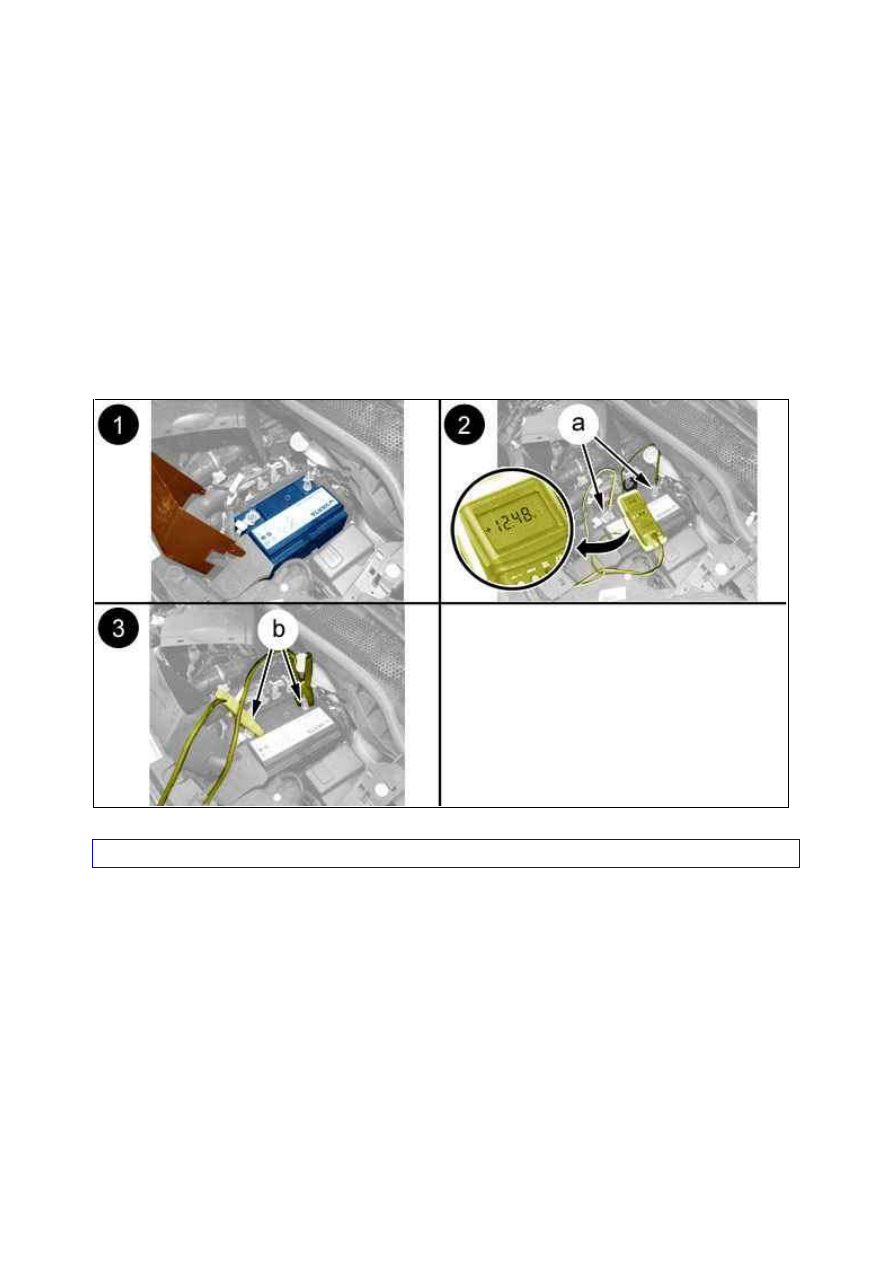

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Доступ осуществляется непосредственно (защитная крышка отсутствует)

Рисунок : D1AD004D

18.01.2012

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Отвести крышку положительной клеммы аккумуляторной батареи



Проверить состояние зарядки аккумуляторной батареи с помощью тестера или вольтметра
"b" (черный щуп ­ на отрицательную клемму, красный щуп ­ на положительную клемму
аккумуляторной батареи)

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот



Подключить сертифицированное Peugeot зарядное устройство к клеммам аккумуляторной батареи
"c" (Черный кабель ­ к отрицательной клемме, красный кабель ­ к положительной клемме)



С помощью сертифицированного зарядного устройства запустить зарядку аккумуляторной батареи в
соответствии с рекомендациями изготовителя

7.3. PEUGEOT 1007

ВНИМ АНИЕ : Установить защитную крышку аккумуляторной батареи до выдачи автомобиля клиенту.

Рисунок ﭹ  : Расположение аккумуляторной батареи :



Аккумуляторная батарея устанавливается в моторном отсеке



Аккумуляторная батарея защищена защелкивающейся крышкой

ПРИМ ЕЧАНИЕ :  Защитная  крышка  аккумуляторной  батареи  на  заводе  устанавливается  в  багажник  для
облегчения проведения проверок и зарядки аккумуляторной батареи перед выдачей автомобиля клиенту.

Рисунок ﭲ  : Проверка аккумуляторной батареи с помощью тестера или вольтметра (в "a") :



Открыть капот



Снимите крышку аккумуляторной батареи (При необходимости)



Проверить аккумуляторную батарею с помощью тестера или вольтметра в "a" (черный щуп ­ к
отрицательной клемме, красный щуп ­ к положительной клемме аккумуляторной батареи)



Установить защитную крышку до выдачи автомобиля клиенту

Рисунок ﭳ  : Подзаряд аккумуляторной батареи :



Открыть капот

Рисунок : D1AD005D
