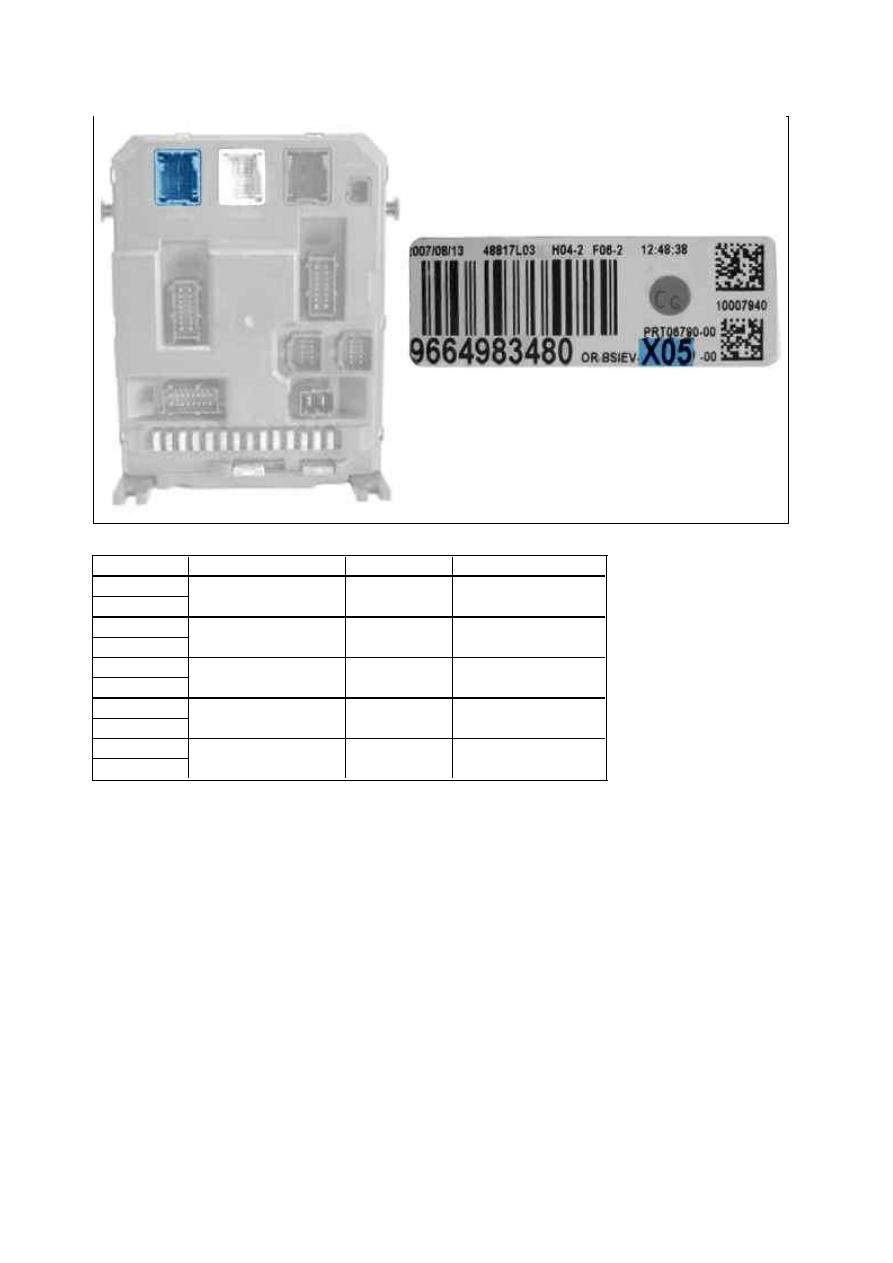

Рисунок : D4EY00MD

Автомобиль  поставщик (Тип BSI )   К од / Вариант  У ровень исполнения
1007

VALEO (Измененный)   X01­00

Без

207
1007

VALEO (Измененный)   X02­00

Без

207
1007

VALEO (Измененный)   X03­00

Без

207
1007

VALEO (Измененный)   X04­00

Без

207
1007

VALEO (Измененный)   X05­00

Без

207

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : СТАРТЕР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

1.1. Общие операции

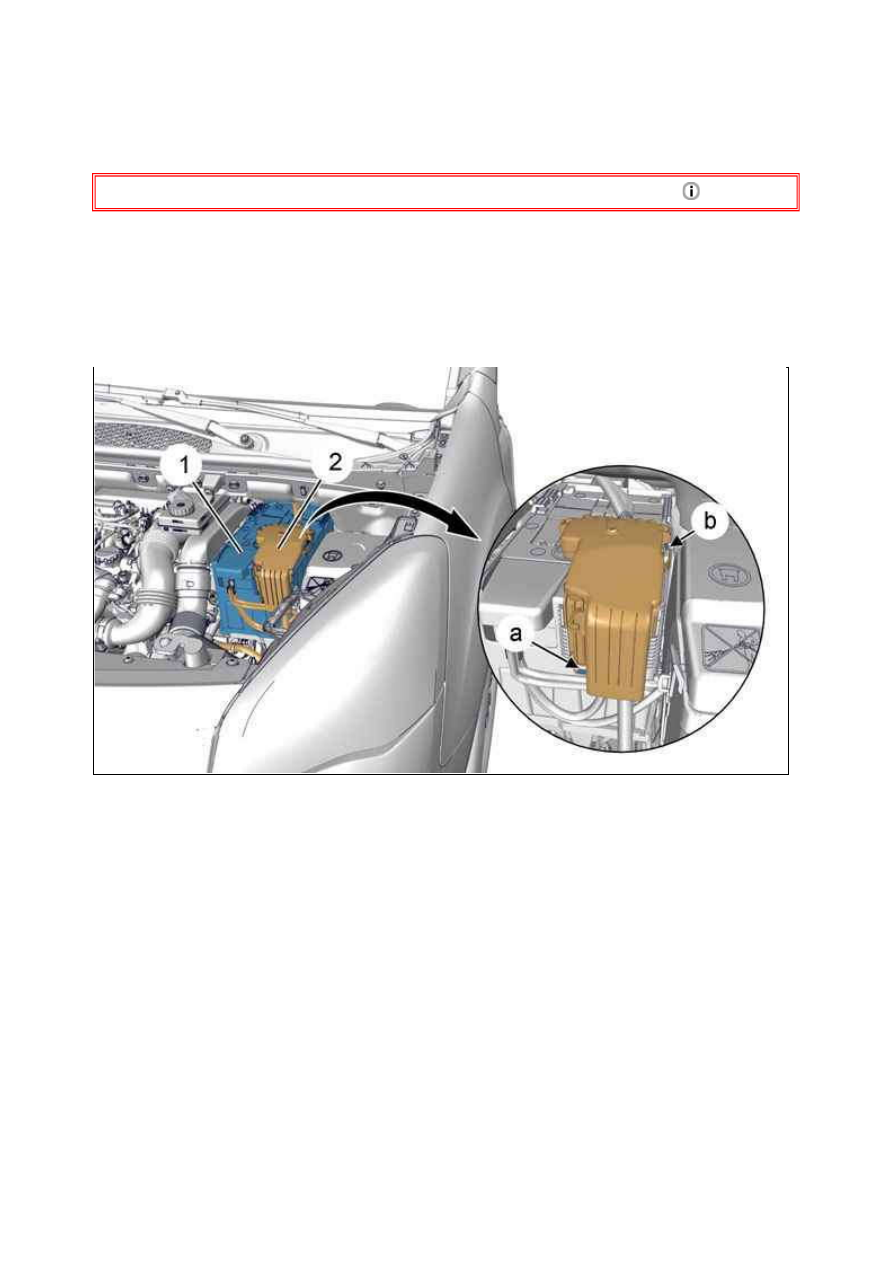

Отсоединить аккумуляторную батарею .
Установите двигатель на подъемник.

Отсоединить блок предохранителей (2) (в "a", "b").
Снимите :



Блок предохранителей (2)



Аккумуляторная батарея и ее поддон (1)

Рисунок : B1BM14YD

18.01.2012

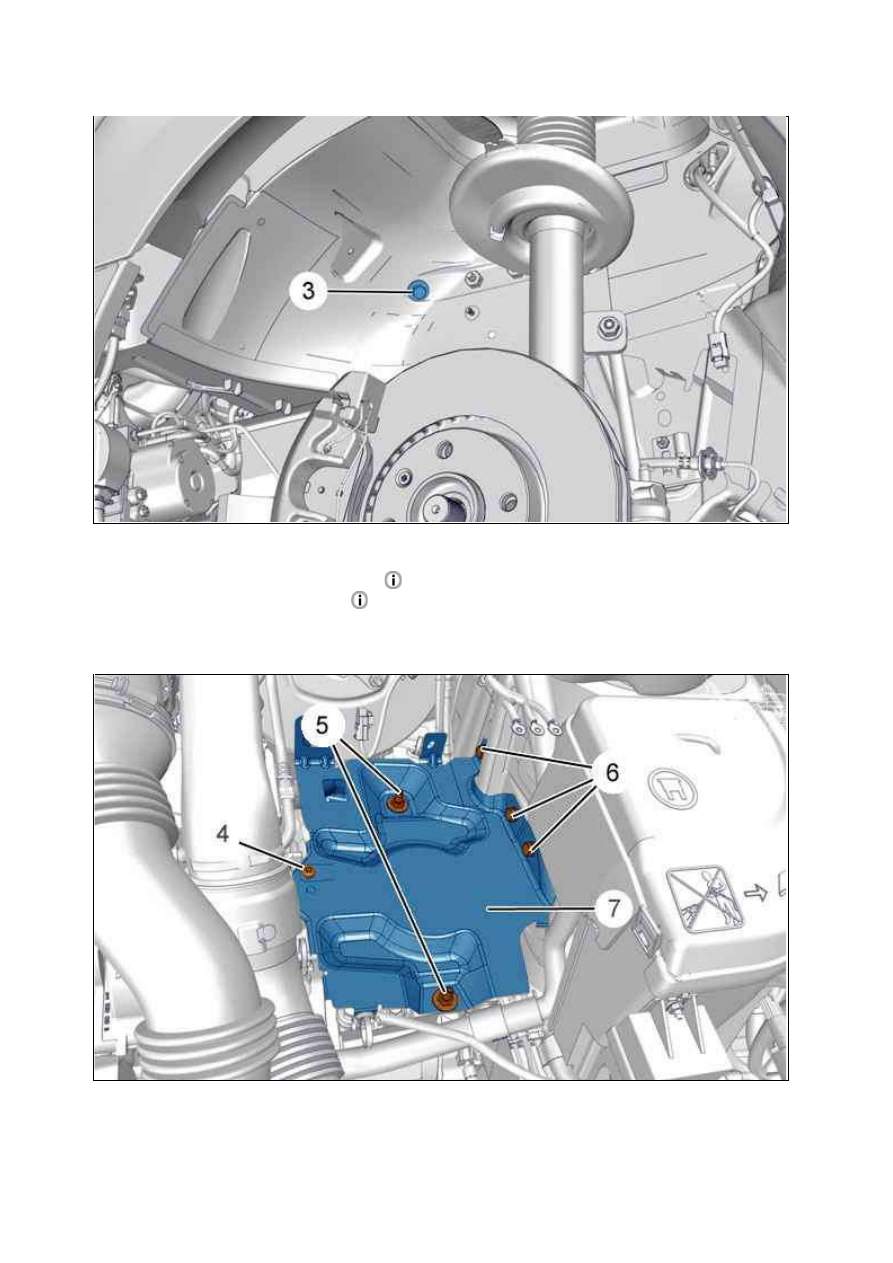

Снимите :



Защитного щитка под двигателем



Брызговик передний правый



Болт (3)

Снимите :



Болт (4)



болтов (5)

Рисунок : C4AM0RVD

Рисунок : B1BM14ZD

18.01.2012



болтов (6)



Опора (7)

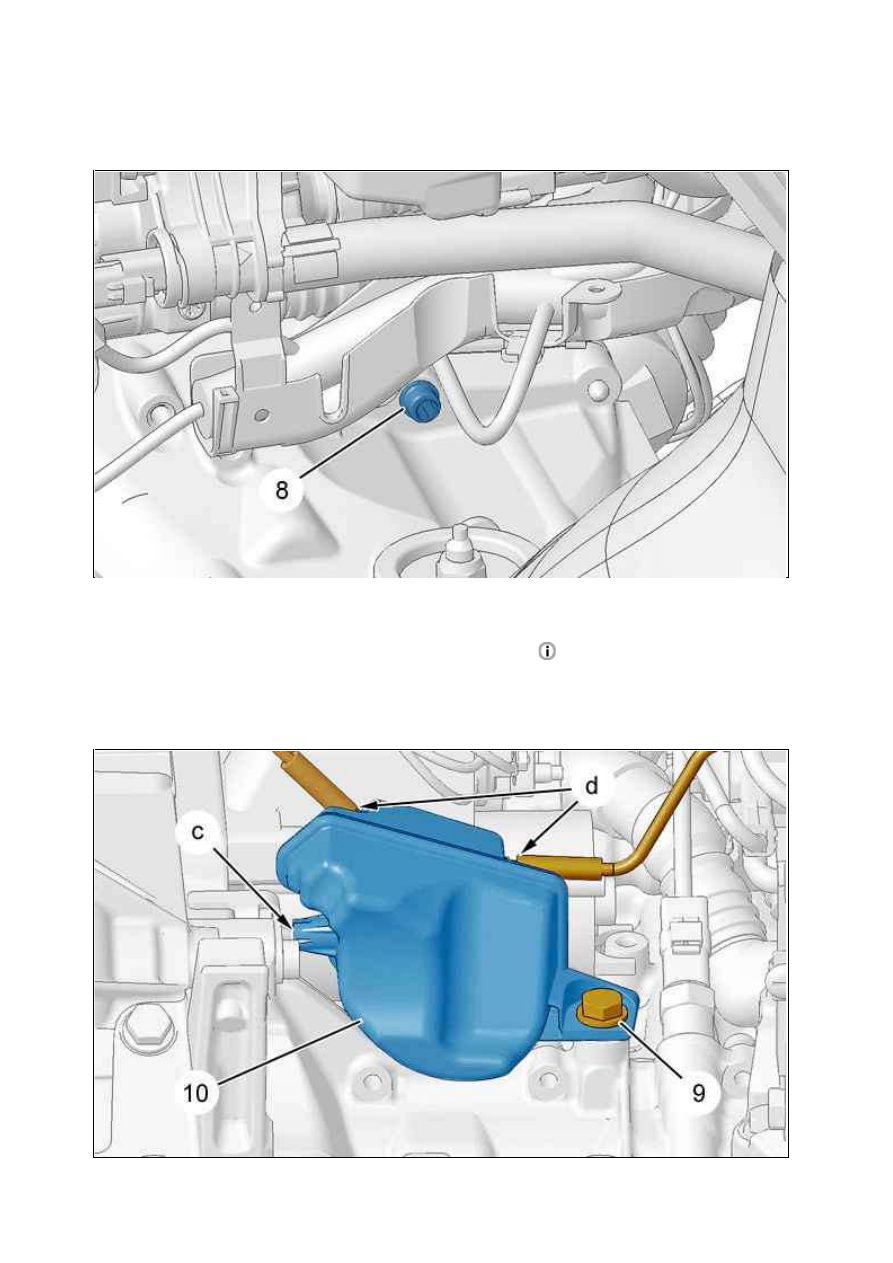

Снимите :



Болт (8)



Переднюю промежуточную трубку выпускной системы

1.2. Снятие вакуумного резервуара (в зависимости от комплектации)

Рисунок : B1BM150D
