СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ЗАДНЕГО К ОЛЕСА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Поднимите и зафиксируйте неподвижно автомобиль, вывесив задние колеса.

Отключить и отстегнуть электрический разъем ( в "a").
Отстегните жгут проводов датчика заднего колеса ( в "b").
Снимите :



Болт (2)



Датчик заднего колеса (1)

2. У становка

ВНИМ АНИЕ : Не допускайте ударов по головке датчика заднего колеса .

Проверьте чистоту датчика заднего колеса (1).
Установите :



Датчик заднего колеса (1)



Болт (2) ; Затяните моментом 0,8 ± 0,1 дН.м

ПРИМ ЕЧАНИЕ : Соблюдать прокладку электрического жгута датчика заднего колеса (1).

Прикрепите жгут проводов датчика заднего колеса ( в "b").
Установить и подключить электрический разъем в "a".
Опустите автомобиль на землю.
Выполнить считывание и удаление кодов неисправности (при необходимости) ; При помощи
диагностического прибора.

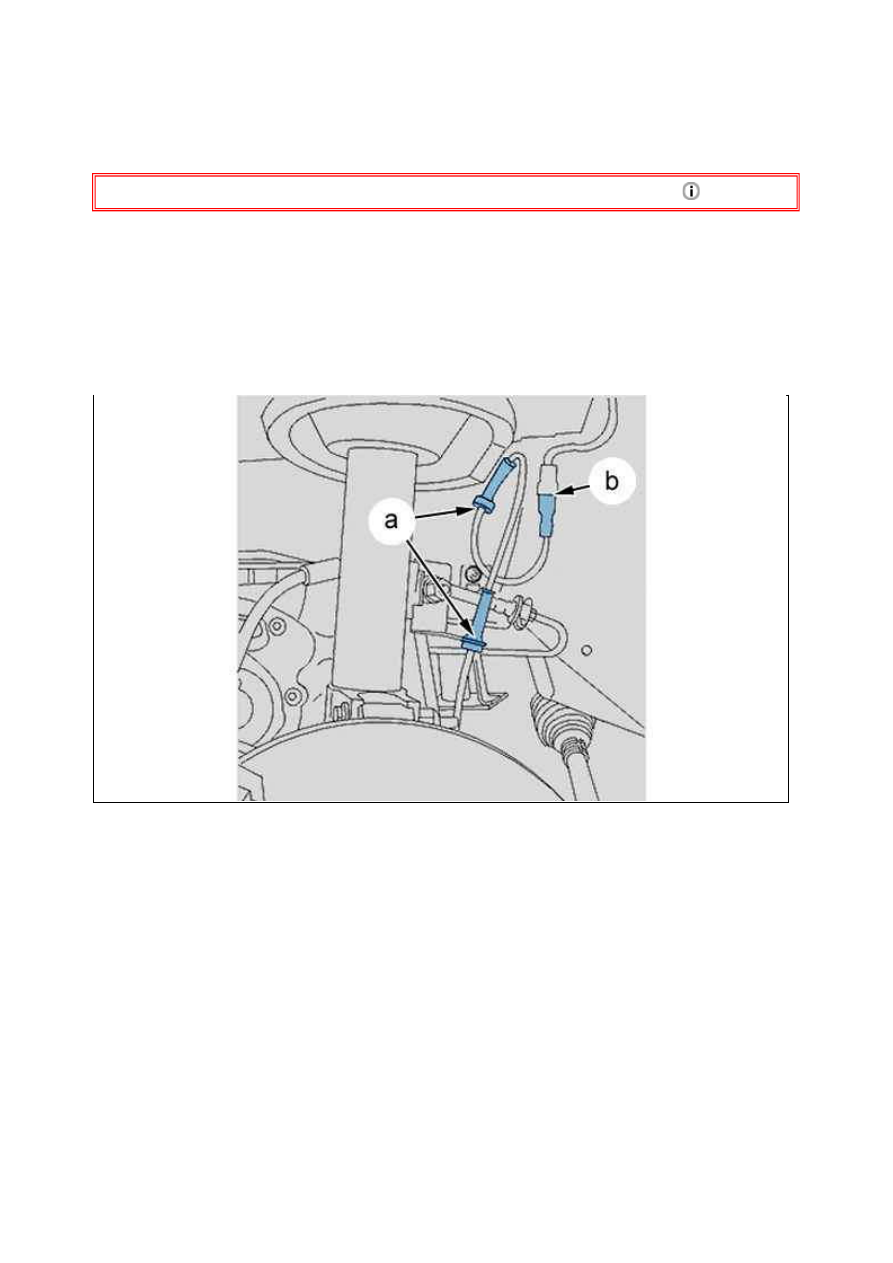

Рисунок : B3FM0DUD

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ПЕРЕДНЕГО К ОЛЕСА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите :



Болты колеса



Колесо



Подкрылок

Отсоедините разъем  (в "b").
Отсоединить электрический жгут датчика колеса (в "a").

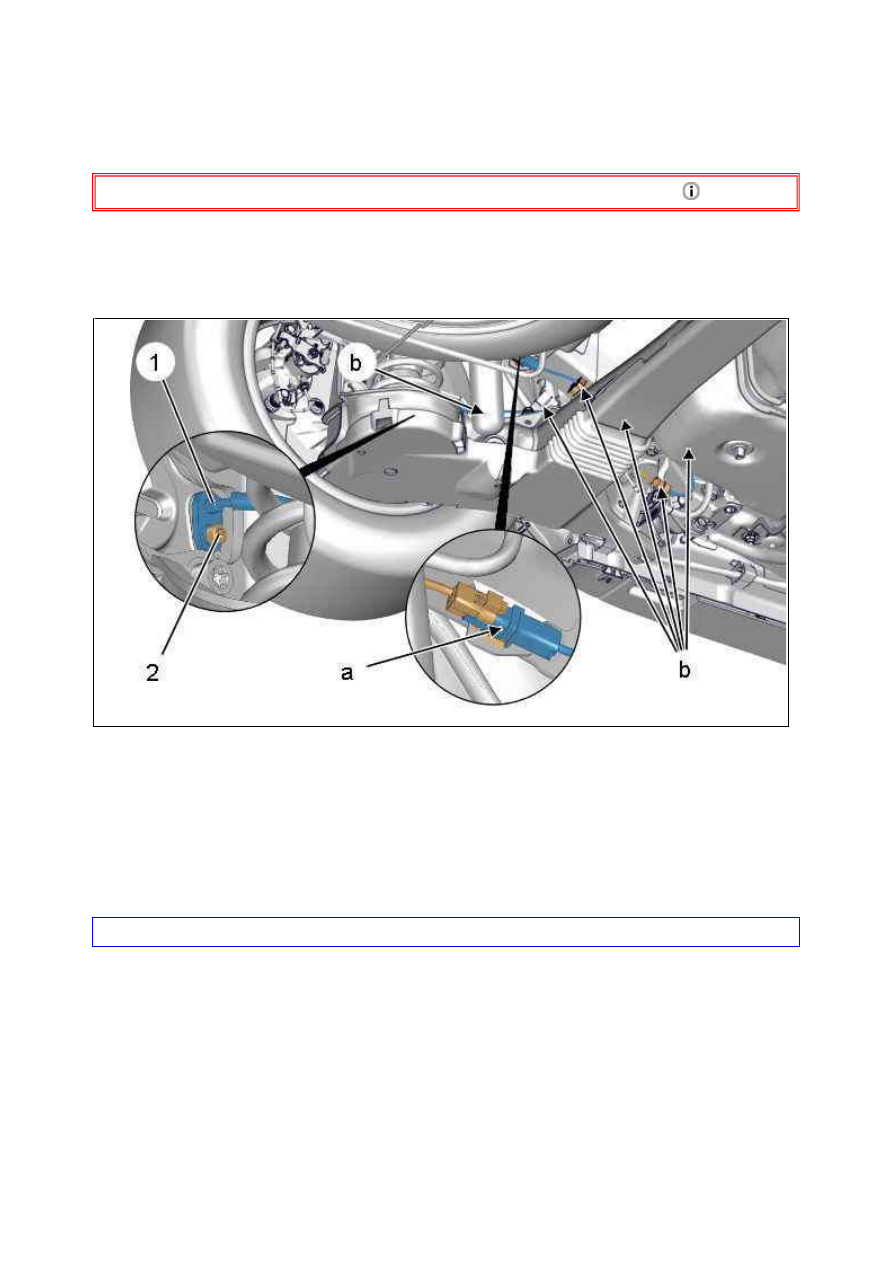

Рисунок : B3FP7QBD

Снимите :



Болт (1)



Датчик колеса (2)

2. У становка

ОБЯЗАТЕЛЬНО : Не допускайте ударов по головке датчика.

Проверить чистоту каждого датчика колеса (2).
Установите :



Датчик колеса (2)



Болт (1) ; Затяните моментом 0,8 ± 0,1 дН.м

Подсоедините разъем  (в "b").
Закрепите жгут проводов колесного датчика  (в "a").
Установите :



Подкрылок



Колесо



Болты колеса

Опустите автомобиль на землю.
Затянуть колесные болты :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

Произведите дорожные испытания.
Выполните считывание кодов неисправности.

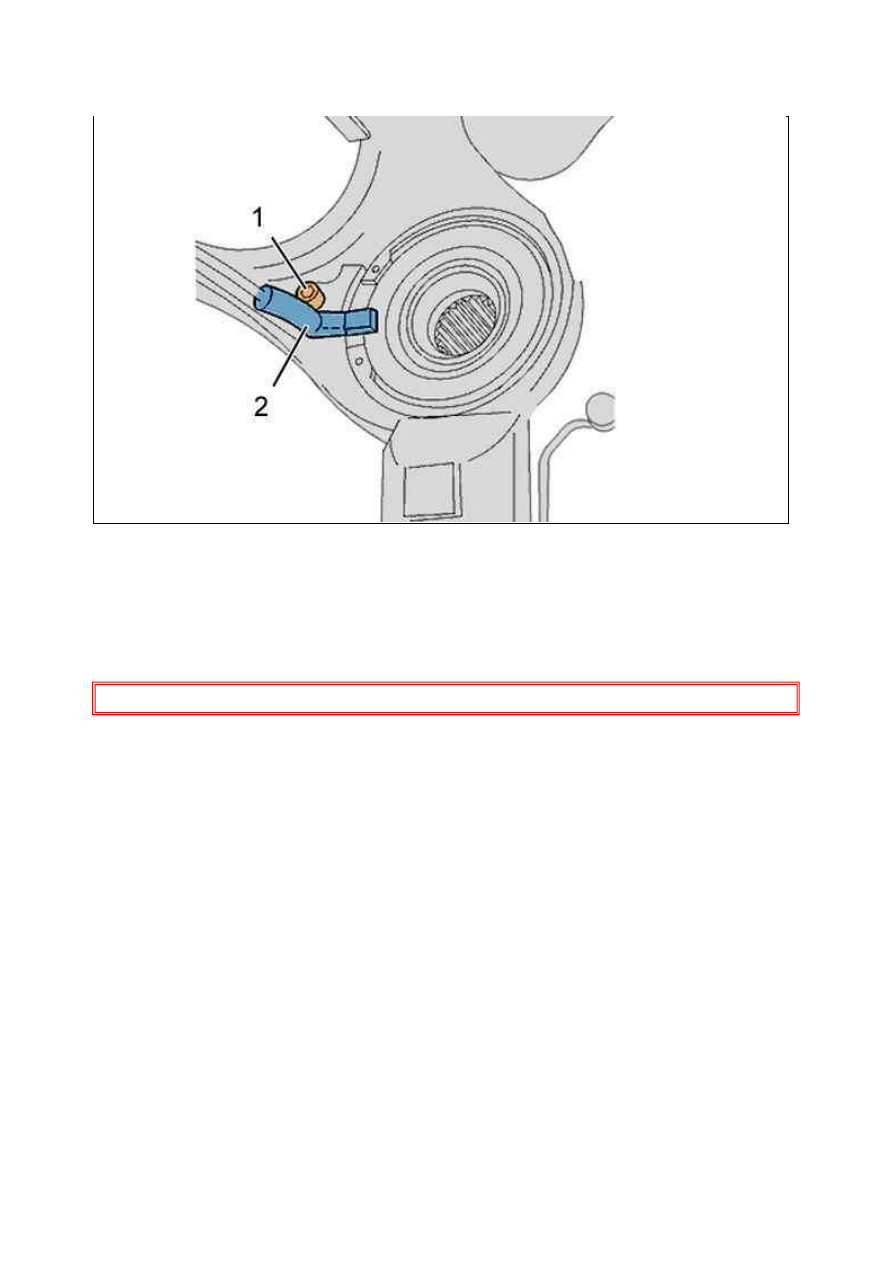

Рисунок : B3BP1EXD

СНЯТИЕ ­ У СТАНОВК А : ИНТЕЛЛЕК ТУ АЛЬНЫЙ К ОМ М У ТАЦИОННЫЙ БЛОК

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ : При отключении следите за нормальным разблокированием электрических разъемов ; При
подключении следить за правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Рекомендуемое оборудование

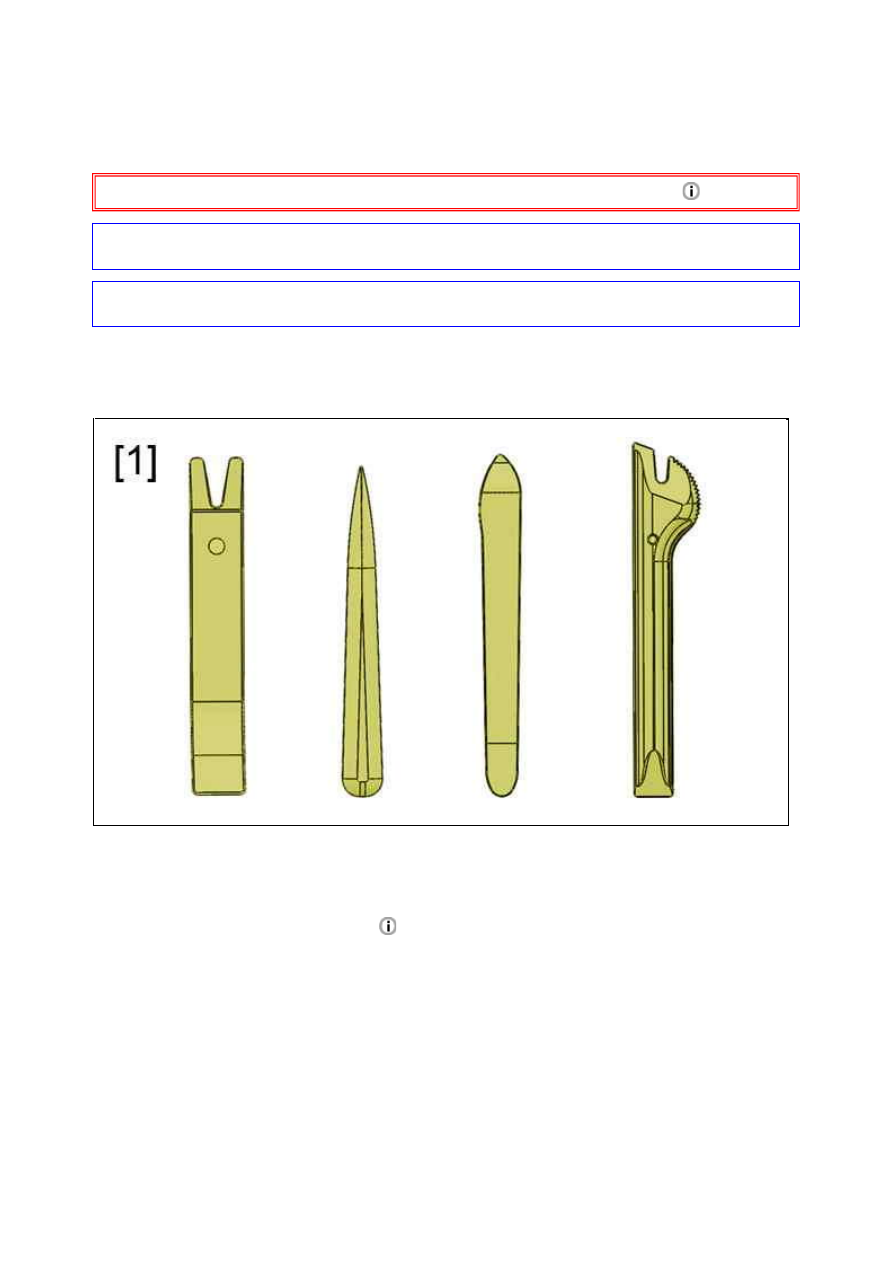

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

Отсоединить аккумуляторную батарею

.

Рисунок : E5AP30WD
