Peugeot Partner (B9). Руководство - часть 463

Отсоединить трос стояночного тормоза (3) ( в "a").
Отсоединить трос стояночного тормоза (3) ( в "b").
Отсоедините : Тормозную трубку (4) ( в "c") (возможен разлив тормозной жидкости).

Отстегнуть : Трубку гидравлической системы (4) ( в "d").
Заглушите штуцер и суппорт тормозного механизма ; С помощью временных заглушек.
Снимите :



болтов (5)



Задняя тормозная скоба

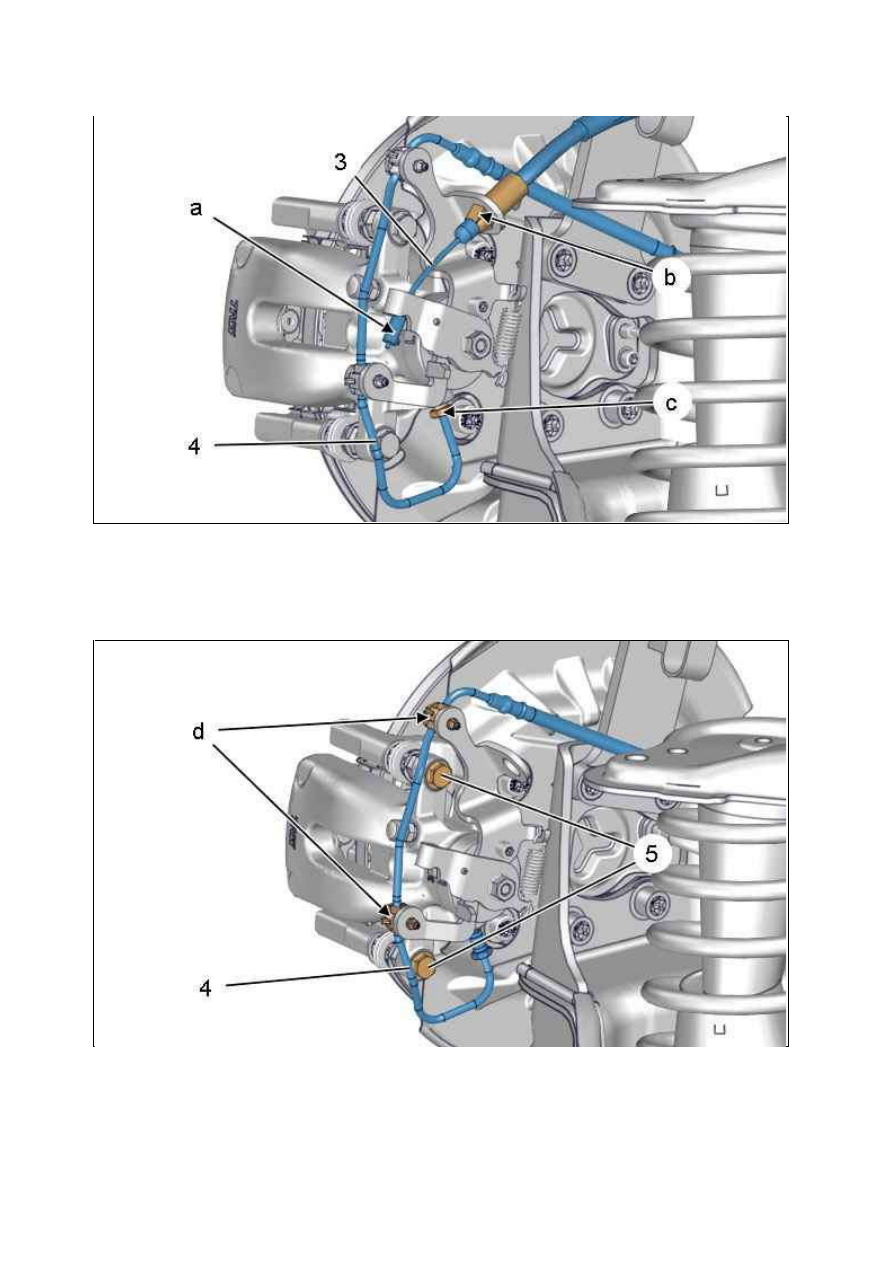

Рисунок : B3FM0DKD

Рисунок : B3FM0DLD

Снимите :



Тормозные колодки (6)



Ш умоподавляющие вкладыши (7)

3. Очистка

ОБЯЗАТЕЛЬНО : Запрещено использовать сжатый воздух для очистки тормозных механизмов.

3.1. 1­я возможность

Чистить тормозной диск и хомутик при помощи рекомендуемого чистящего средства для тормозов.
Слить жидкость и просушить.
Вытрите бумажным полотенцем :



Снять тормозной диск



Тормозной суппорт

3.2. 2­я возможность

Используйте установку для удаления пыли, сертифицированную изготовителем .

4. У становка

Произведите визуальную проверку :



Герметичность по периметру поршня тормозного суппорта



Хорошее состояние и правильную регулировку защитных чехлов



Износ тормозных дисков

ВНИМ АНИЕ :  Не  допускается  наличия  никаких  следов  масла  или  смазки  на  накладках  тормозных
колодок.

Замените неисправные детали.

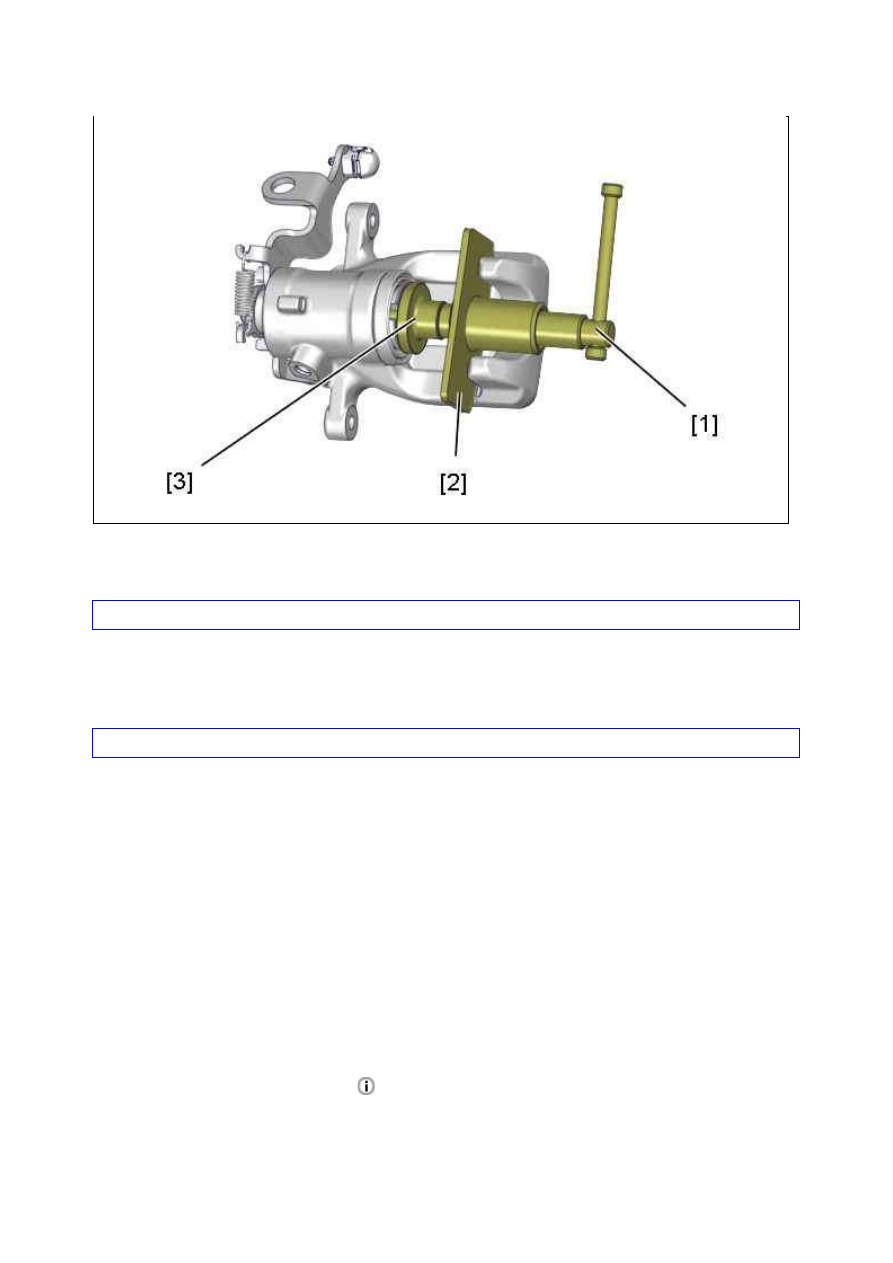

Рисунок : B3FM0DMD

Повернуть и сдвинуть : Поршень тормозной скобы (Задний ) (По часовой стрелке) ; При помощи
приспособлений [1], [2], [3].

ВНИМ АНИЕ : Ш умогасящие вкладыши (7) должны заменяться при замене тормозных колодок (6).

Установите :



Ш умоподавляющие вкладыши (7)



Тормозные колодки (6)



Тормозной суппорт

ВНИМ АНИЕ : При каждом снятии заменяйте каждый раз болты (5).

Установить новые винты (5) ; Затяните моментом 3,5 ± 0,3 дН.м.
Присоединить тормозную трубку (4) ( в "c") .
Прикрепить :



Трубку гидравлической системы (4) ( в "d")



Трос стояночного тормоза (3) ( в "b")

Присоедините тросик стояночного тормоза (3) ( в "a").
Визуально проверьте прокладку и состояние тормозных шлангов и трубок.
Нажать на толкатель отпирания (2) (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов
(1) (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).
Повернуть на четверть оборота ручку компенсации люфтов (1) (В противоположном направлении).
Слейте тормозную жидкость и продуйте контур тормозной системы.
Установите :



Заднее колесо



болты заднего колеса

Отрегулировать стояночный тормоз

.

Установите :



Центральная консоль



Автомобиль на его колеса

Рисунок : B3FM0DND

Затянуть колесные болты (Задний ) :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

ВНИМ АНИЕ :  Несколько  раз  плавно  нажмите  на  педаль  тормоза  с  нарастающим  усилием,  прежде  чем
начать движение автомобиля.
