3. Заполнение топливного бака

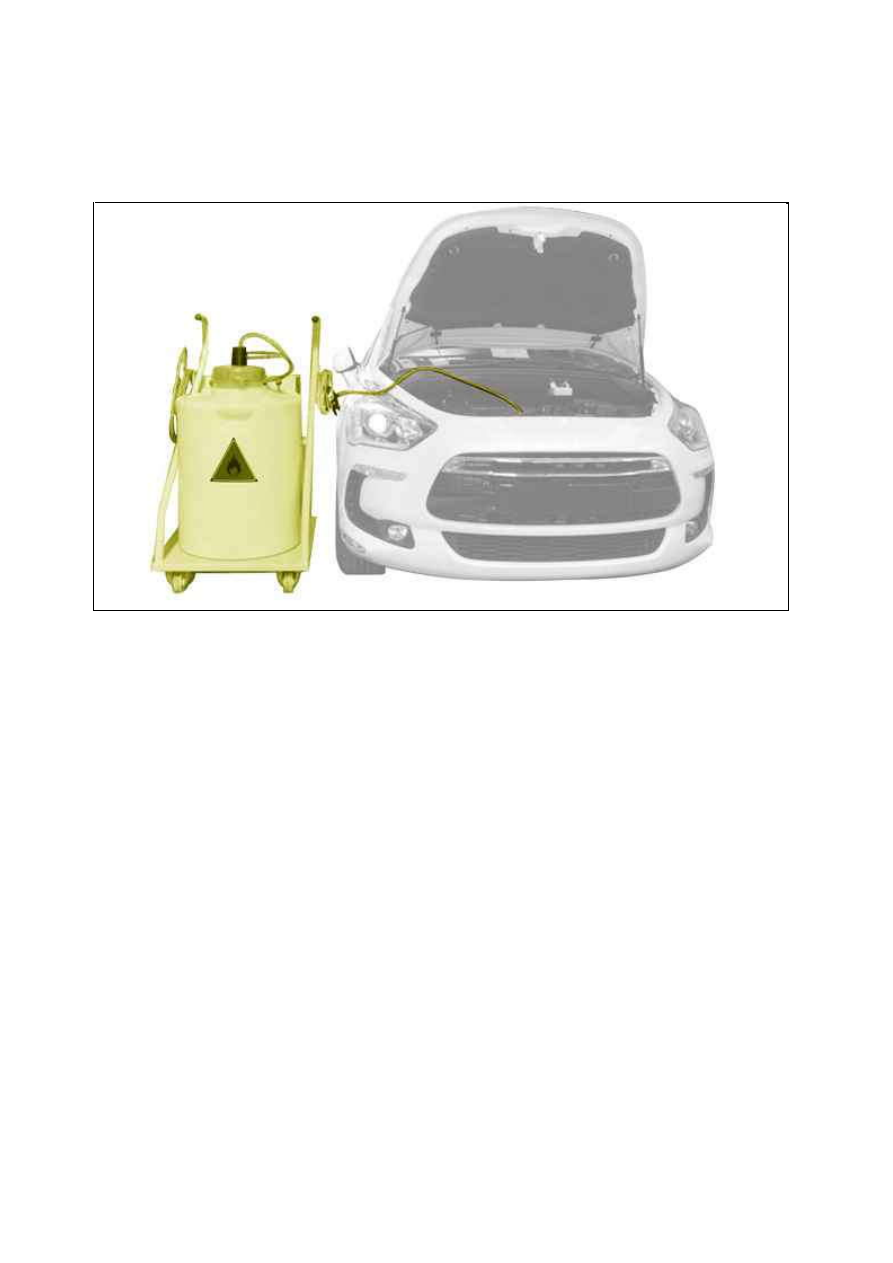

3.1. Залив

Использовать установку для заполнения.

3.2. Особенности автомобилей, оснащенных сажевым фильтром

Если топливо, отобранное во время слива, не может быть использовано (из­за наличия воды или грязи),
выполнить следующие действия :



Установите пробку топливного бака



Включите зажигание на 5 секунд (минимум)



Выключить зажигание



Снять заглушку



Залейте топливо

ПРИМ ЕЧАНИЕ :  Эта  операция  позволит  компьютеру  управления  подачей  добавки  в  топливо  подавать
присадку в соответствии с количеством добавленного дизельного топлива.

Рисунок : B1HI00GD

ЗАПРЕЩЕННЫЕ ОПЕРАЦИИ : СИСТЕМ А ПРЯМ ОГО ВПРЫСК А HDI

1. Очистка

Применение устройства для очистки «высокое давление» запрещено.
Не использовать сжатый воздух.

2. Система подачи топлива

Рекомендованный тип топлива : Дизельное топливо.

3. Электрический контур

Перестановка компьютера системы впрыска топлива с одного автомобиля на другой приводит к
невозможности запуска двигателя.
Запрещается подавать на форсунку питание 12 Вольт.

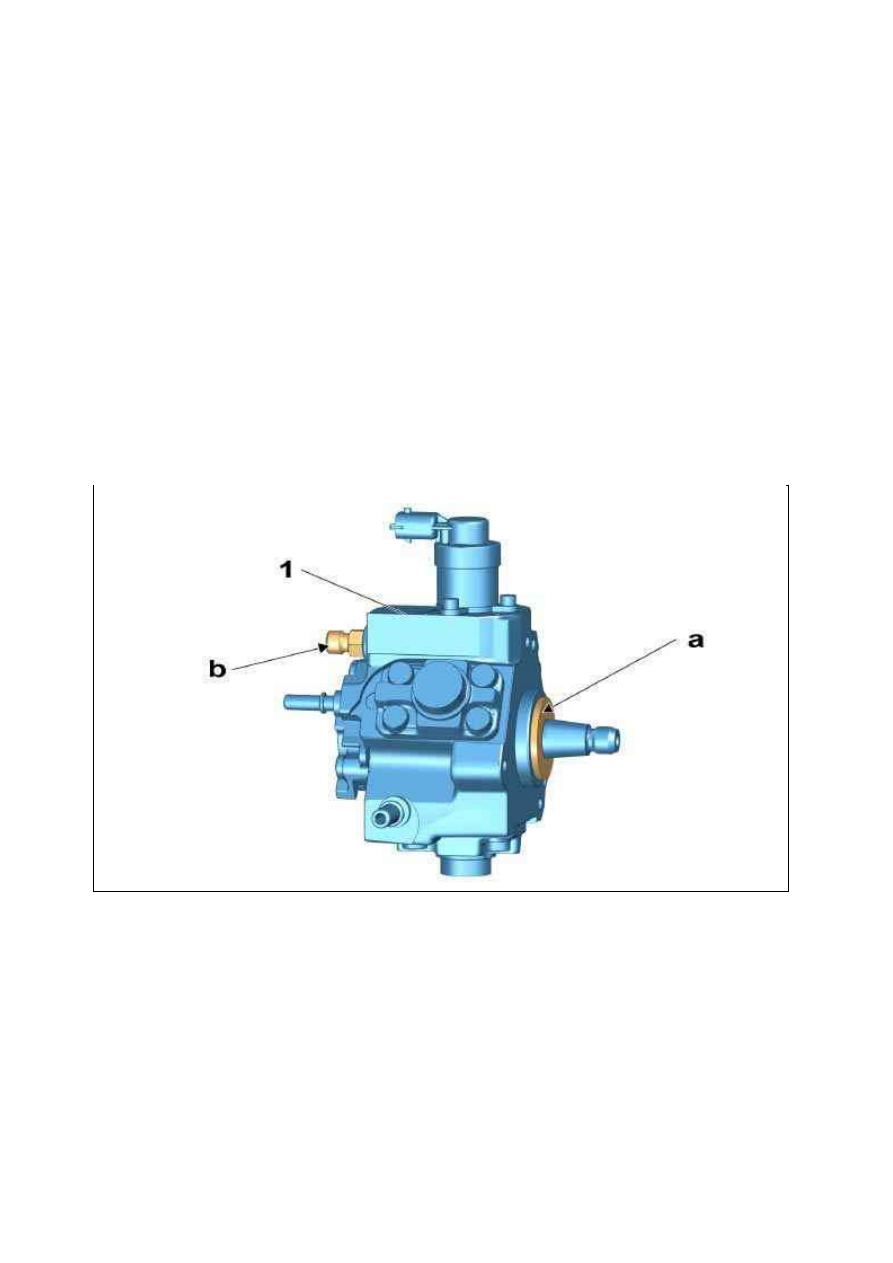

4. Топливный насос высокого давления

Не отсоединяйте от топливного насоса высокого давления (1) следующие элементы :



Герметизирующая втулка "a" (без запчастей)



Трубку выхода топлива под высоким давлением "b" (неисправность)

5. Топливная рампа высокого давления

Рисунок : B1HP2X1D

ВНИМ АНИЕ :  В  период  гарантийного  обслуживания:  Не  отделяйте  общая  топливная  рампа  высокого
давления (2) и датчик высокого давления топлива "c".

ПРИМ ЕЧАНИЕ :  В  период  гарантии  для  снятия­установки  датчика  высокого  давления  обратиться  к
документу по снятию­установке общей топливной рампы высокого давления.

ПРИМ ЕЧАНИЕ :  После  окончания  периода  гарантии  разрешается  только  снятие­установка  датчика
высокого давления топлива.

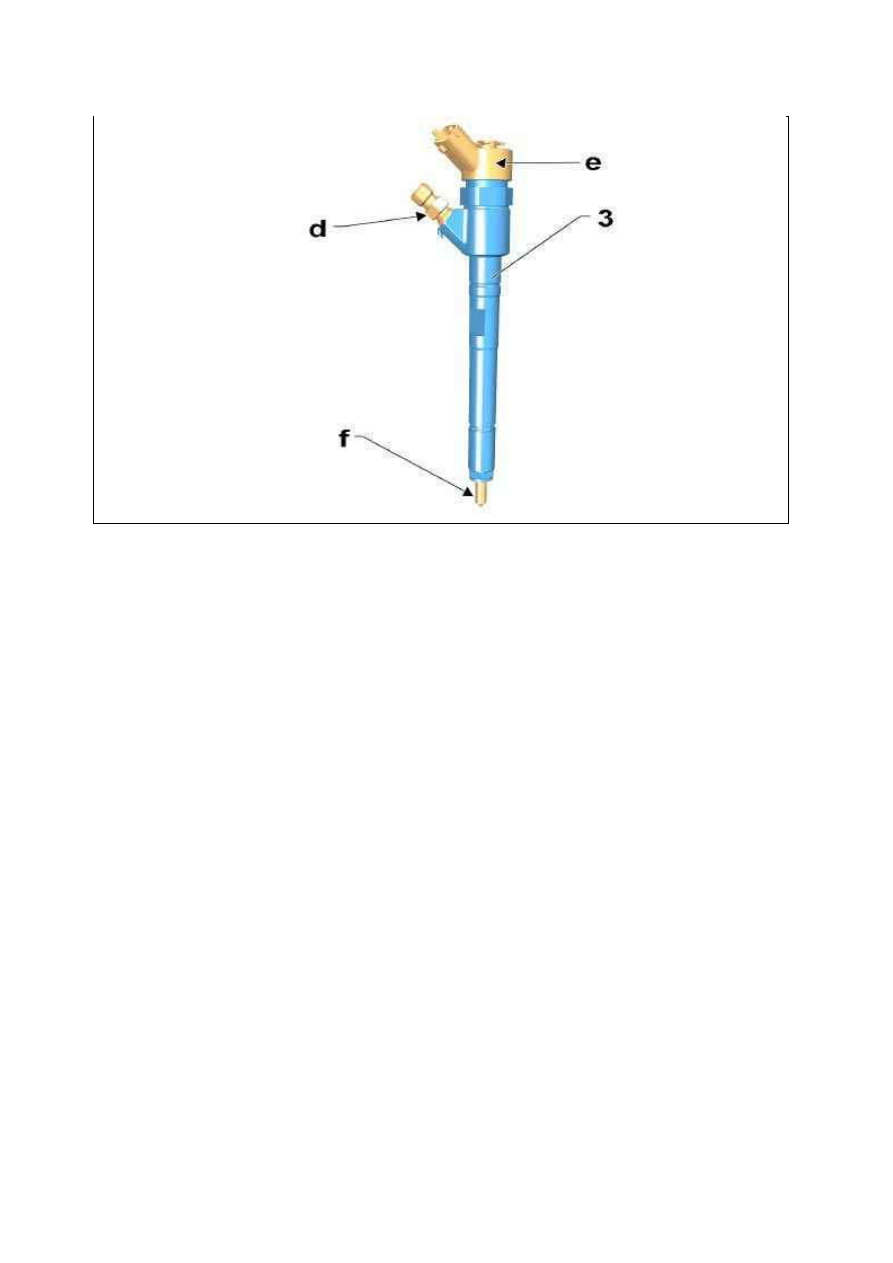

6. Дизельная форсунка

ВНИМ АНИЕ : Очистка с помощью дизельного топлива и ультразвука строго запрещена.

Рисунок : B1HP2X2D

Не отсоединять от корпуса дизельной форсунки (3) следующие элементы :



Трубка высокого давления "d" (неисправность)



Электромагнитный элемент "e" (без запчастей)



Дизельная форсунка "f" (без запчастей)

Очистка отложений в отверстиях распылителя дизельной форсунки запрещена.

Рисунок : B1HP2X3D
