Peugeot Partner (B9). Руководство - часть 427

(1) Датчик температуры нагнетаемого воздуха.

2. Снятие

Отсоединить аккумуляторную батарею .

2.1. Блок дозатора воздуха

Отсоедините разъем  (в "a").

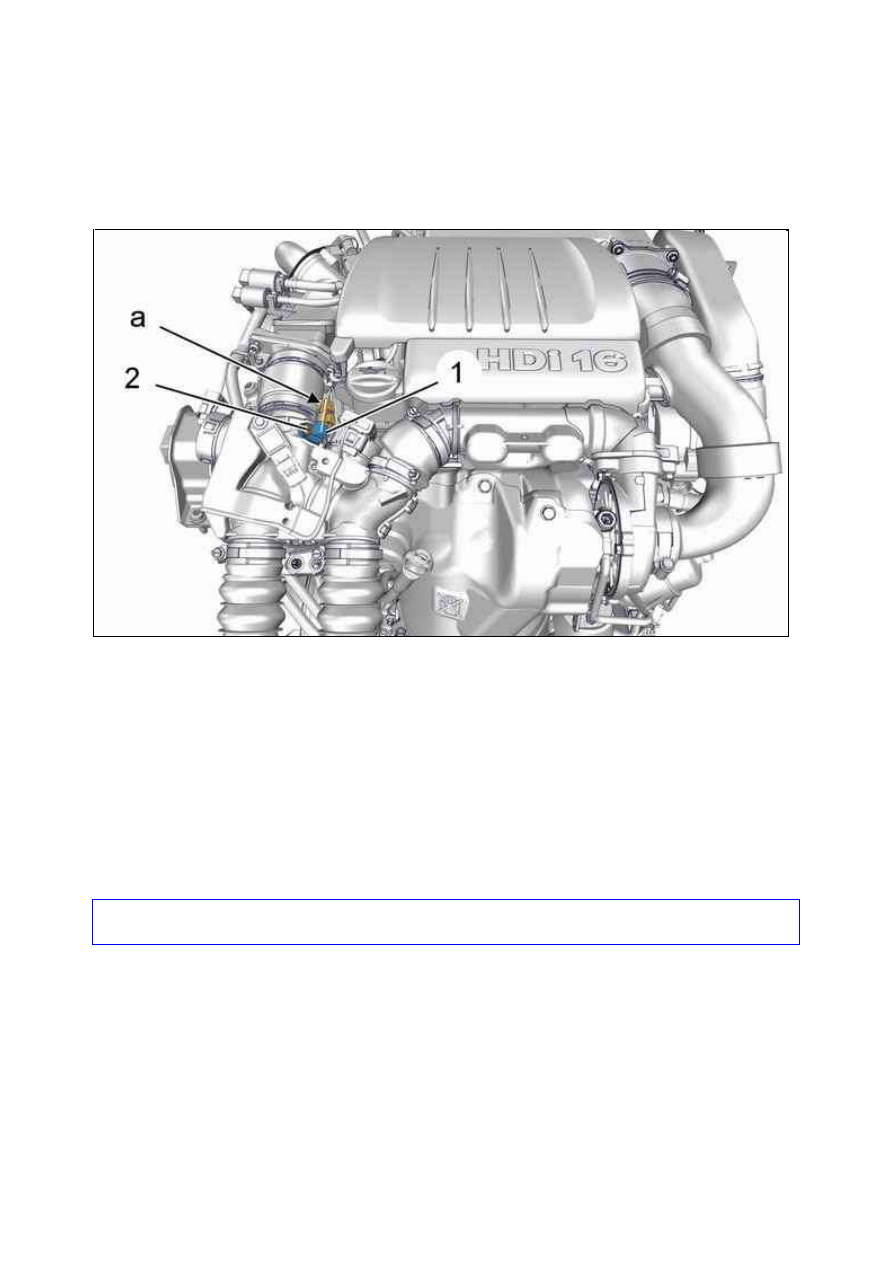

Рисунок : B1HM0CDD

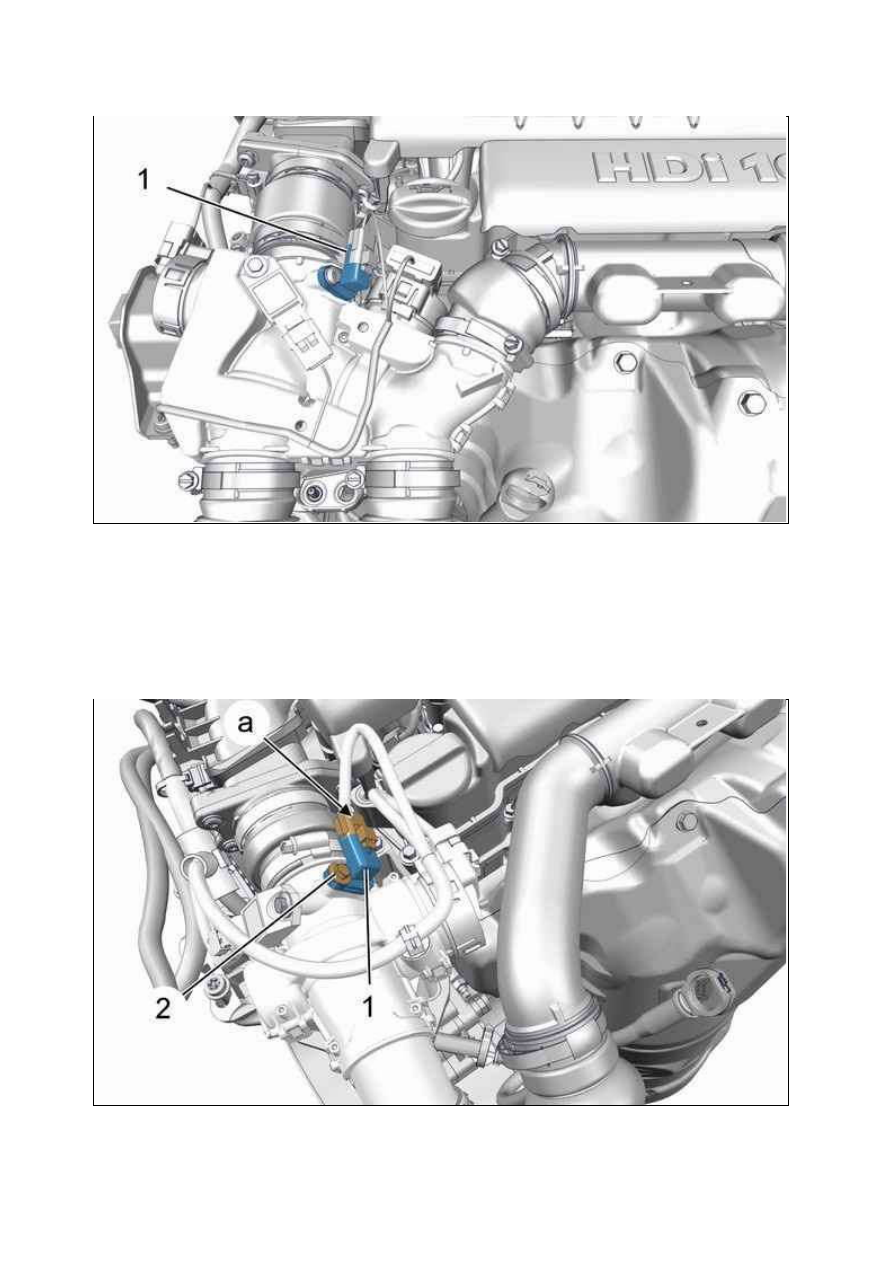

Рисунок : B1HM0CED

Снимите :



Болт (2)



Датчик температуры впускного воздуха (1)

2.2. Блок двойного дозирования воздуха на впуске

Отсоедините разъем  (в "a").
Снимите :



Болт (2)



Датчик температуры впускного воздуха (1)

3. У становка

Установите :



Датчик температуры впускного воздуха (1)



Болт (2) ; Затяните моментом 0,6 ± 0,1 дН.м

Подсоедините разъем  (в "a").

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : B1HM0CFD

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ТЕМ ПЕРАТУ РЫ ТОПЛИВА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

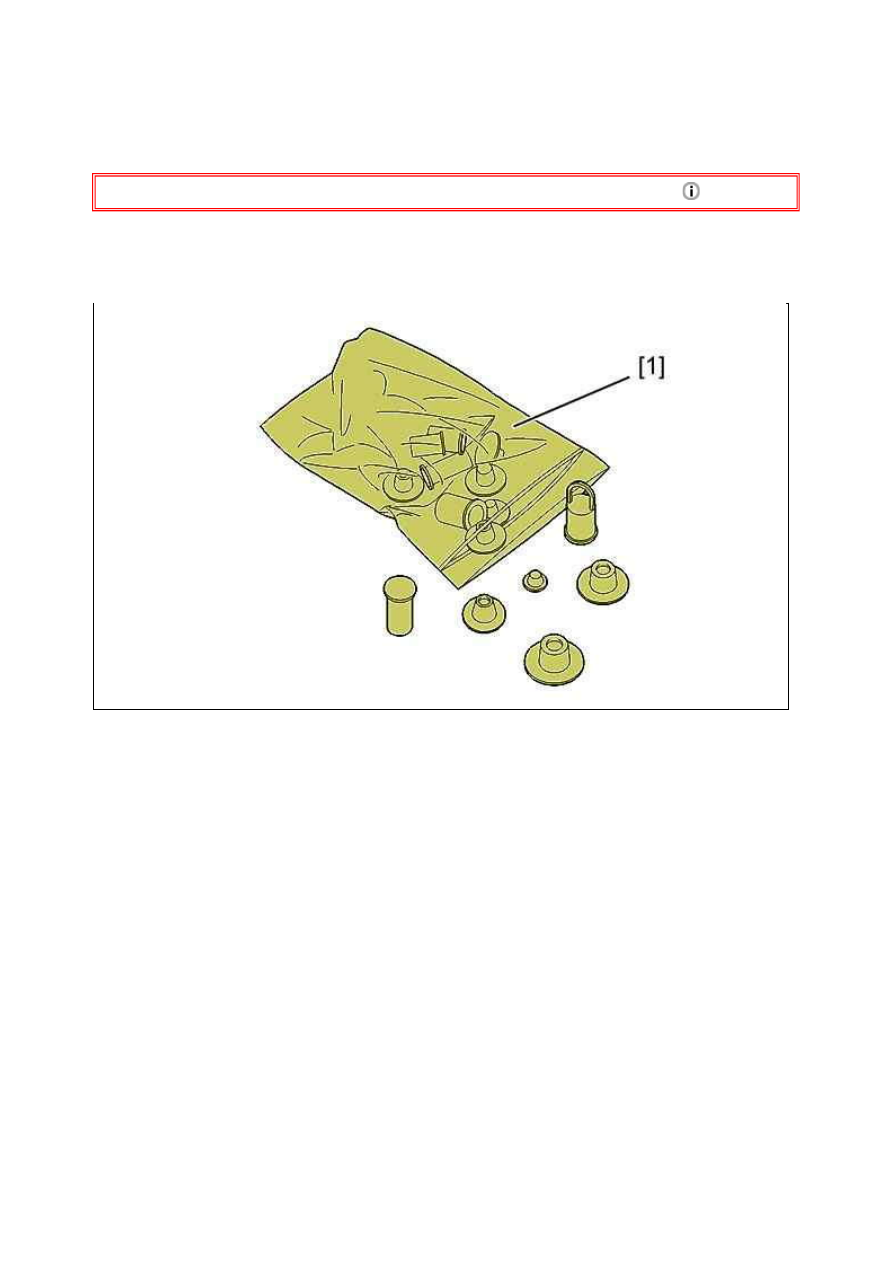

[1]набор заглушек (­).0194­T.

2. Размещение

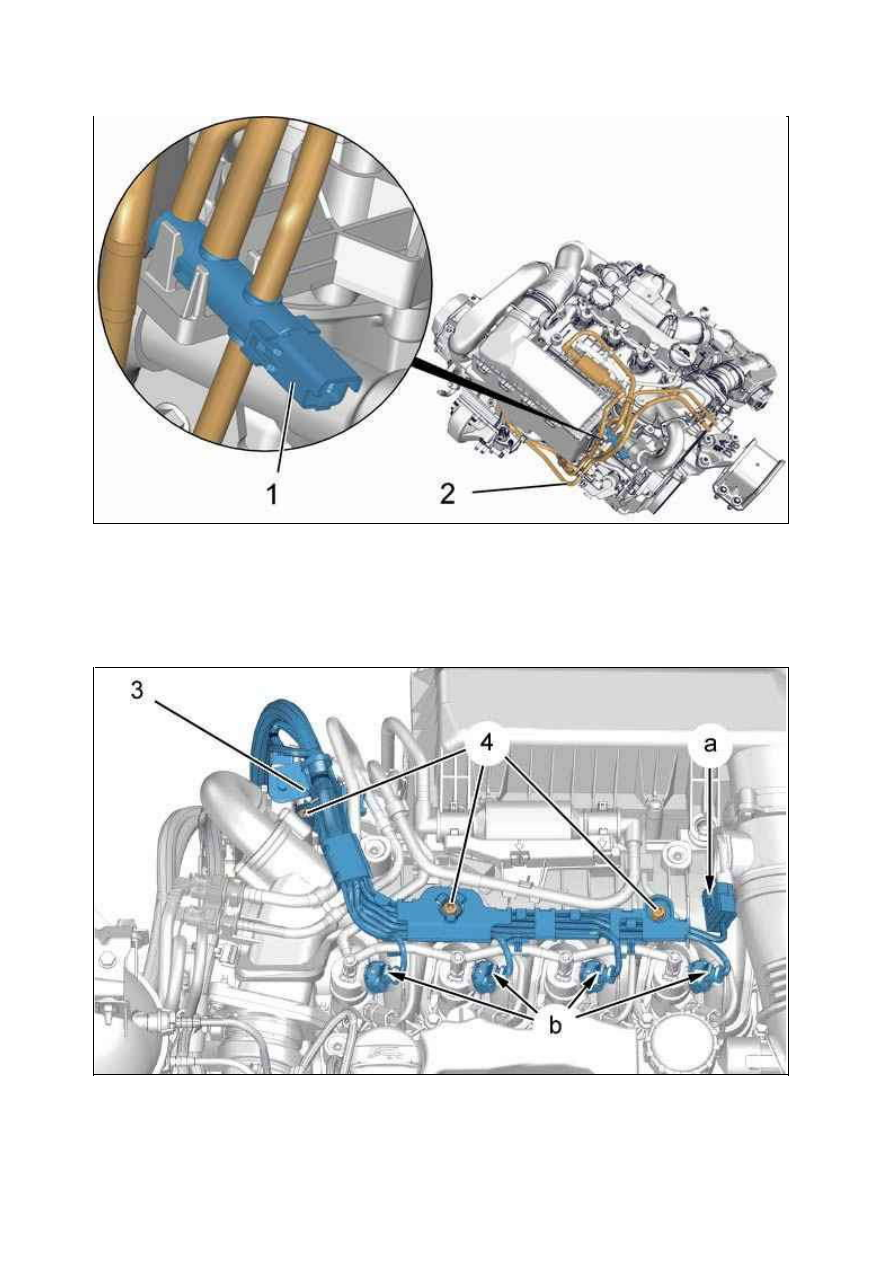

Рисунок : E5AP2VFD

(1) Датчик температуры топлива.
(2) Топливная трубка низкого давления .

3. Снятие

Снять декоративную крышку двигателя .
Отключить электрических разъема ( в "a" et "b").
Снять болты крепления (4).

Рисунок : B1HM0BND

Рисунок : B1HG0BAD
