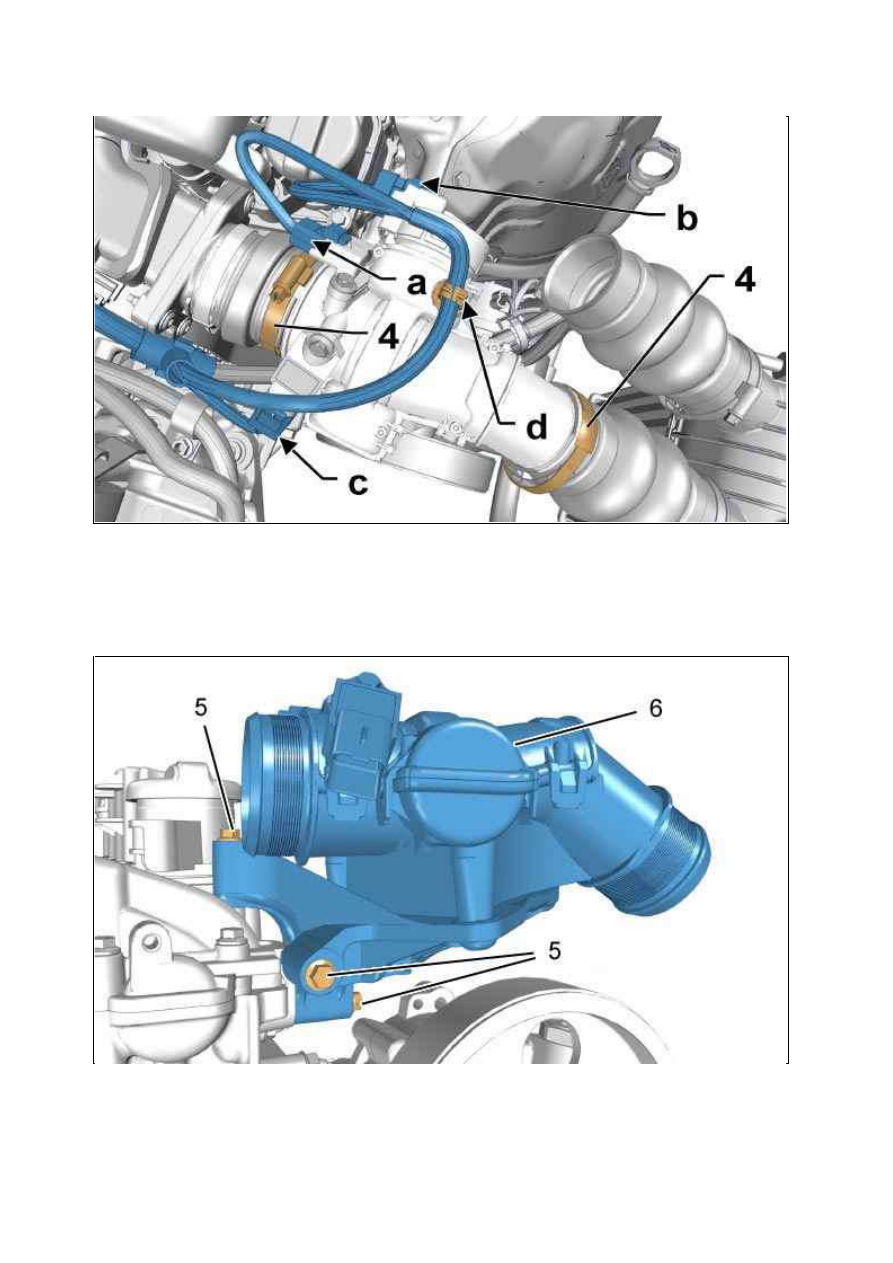

Отстегните жгут проводов ( в "d").
Отсоединить разъемов ( в "a", "b", "c").
Ослабьте хомуты (4).
Отсоединить и сдвинуть воздушные патрубки .

Снимите :



3 болтов (5)



Блок дозатора подаваемого воздуха (6)

Рисунок : B1HP301D

Рисунок : B1HP302D

2. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Установите :



Блок дозатора подаваемого воздуха (6)



3 болтов (5)

Присоединить, подключить и закрепить жгуты и разъёмы блока дозатора подаваемого воздуха .
Затяните хомуты (4).

ВНИМ АНИЕ : При установке : Смазать моторным маслом уплотнительное кольцо резонатора .

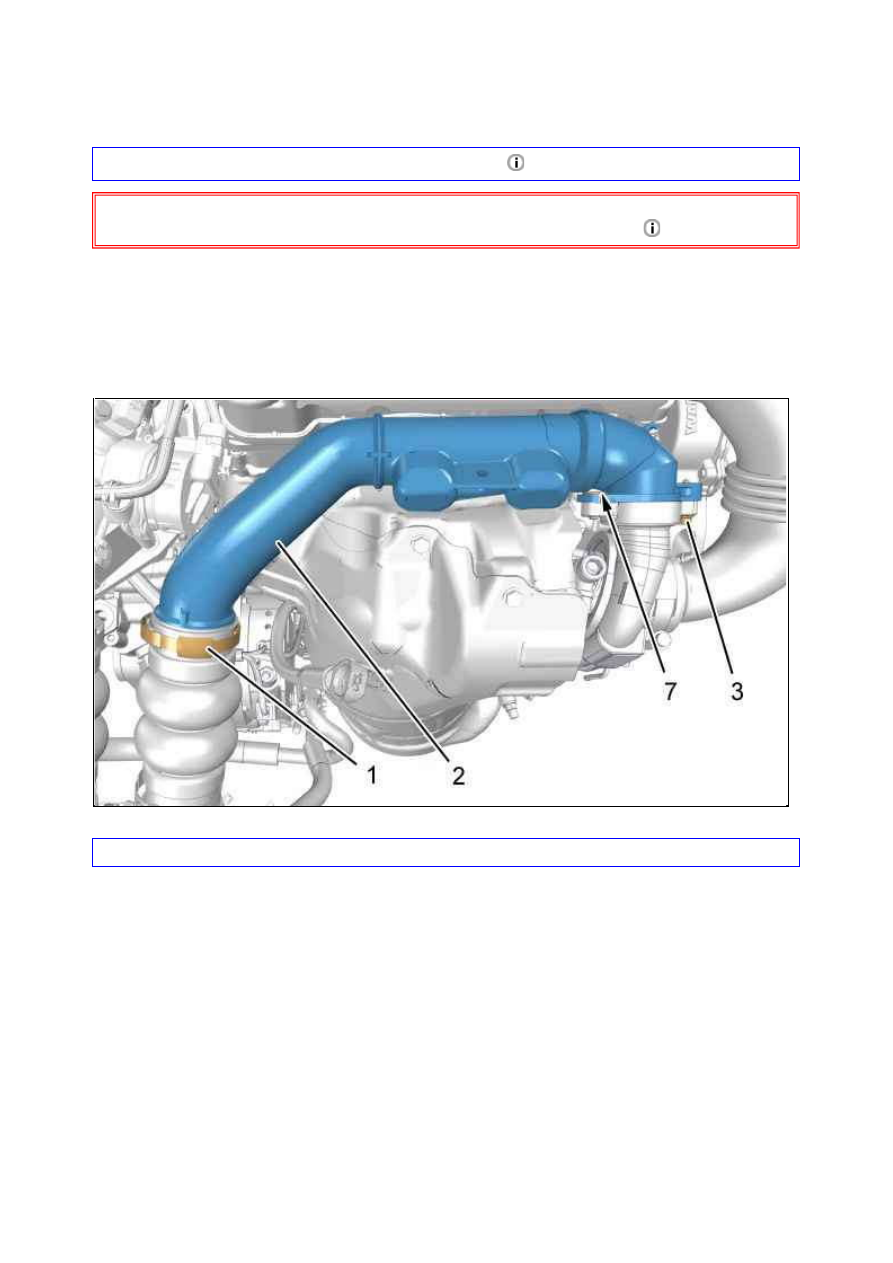

Установите :



Глушитель шума турбокомпрессора (2)



Хомут (1)

Болт (3) .

Рисунок : B1HP303D

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ВЫСОК ОГО ДАВЛЕНИЯ ТОПЛИВА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ : После окончания периода гарантии разрешается только снятие­установка датчика высокого
давления топлива.

ВНИМ АНИЕ :  В  период  гарантии  для  снятия­установки  датчика  высокого  давления  обратиться  к
документу по снятию­установке общей топливной рампы высокого давления.

1. Инструменты

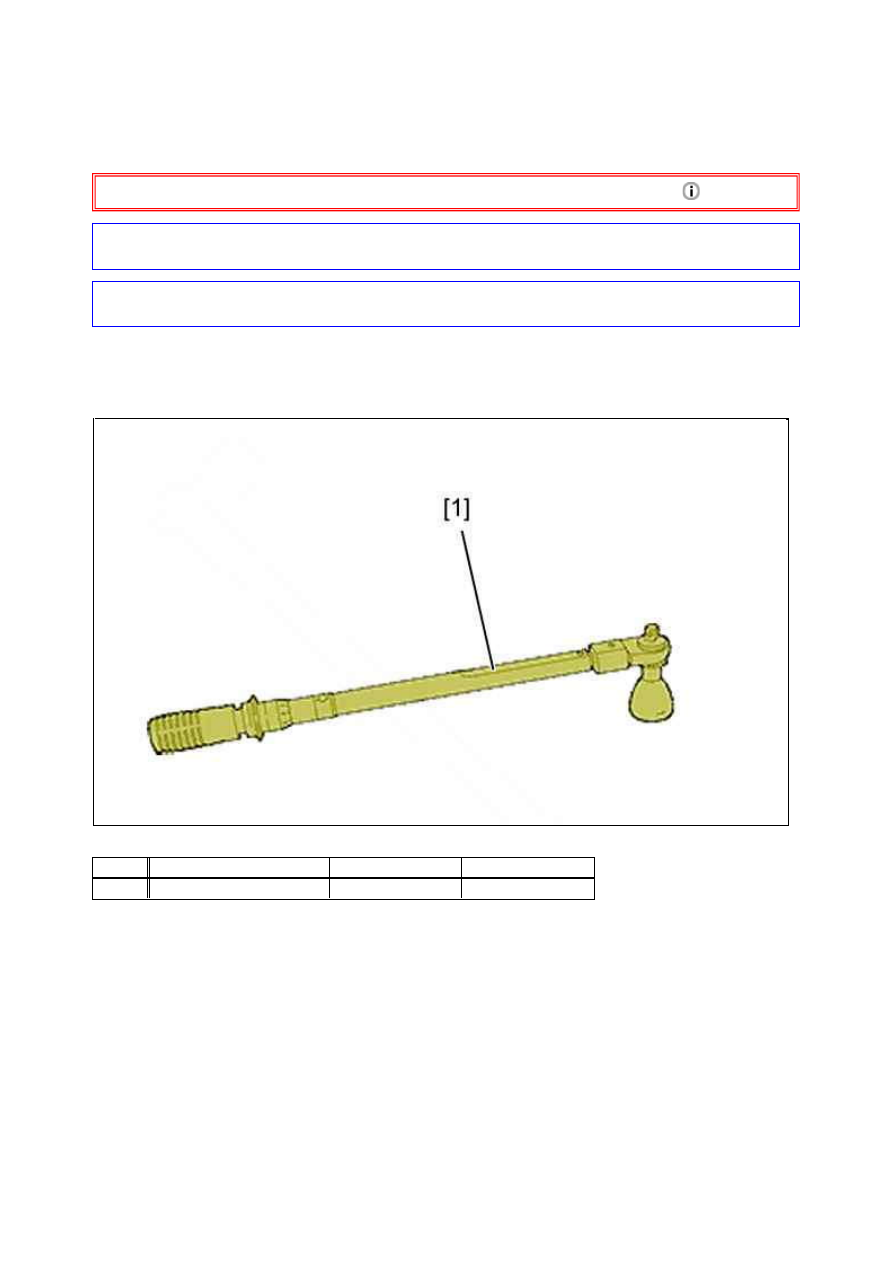

Рисунок : E5AM0RGD

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

Динамометрический ключ  4220­T.A

(­).1603­A/B/D

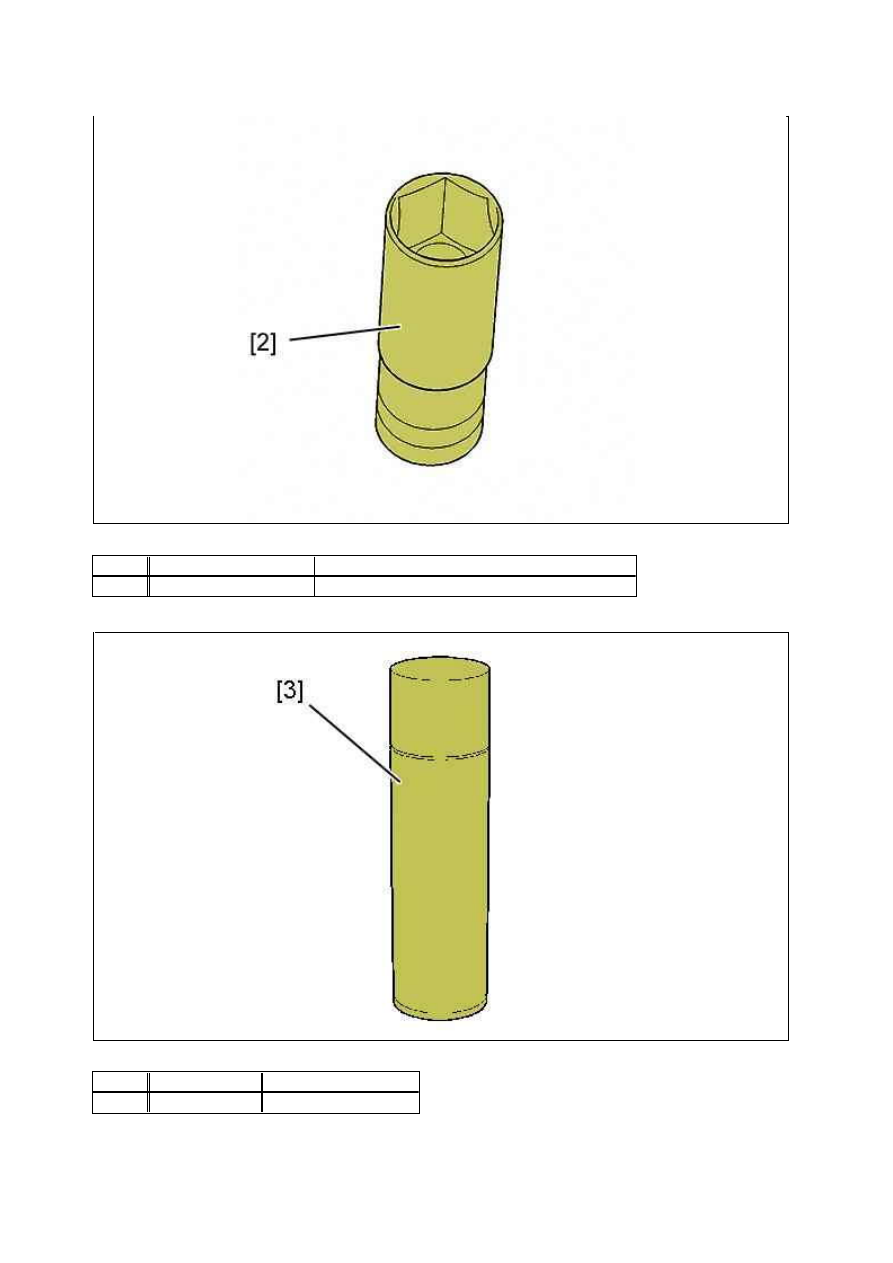

Рисунок : E5AM0RHD

М етка  Обозначение

Номер (реферанс)

[2]

Длинная головка 27 mm   Посмотреть каталог стандартного оборудования

Рисунок : E5AP2ZND

М етка  Обозначение

Номер (реферанс)

[3]

детектор утечек  ARDROX 9D1 BRENT
