Peugeot Partner (B9). Руководство - часть 418

4. Рекомендации по послепродажному обслуживанию

ОБЯЗАТЕЛЬНО :  При  проведении  любых  работ  с  вакуумным  насосом  заменяйте  каждый  раз
уплотнители.

ВНИМ АНИЕ : Избегайте любых ударов и контакта с кислотой (Электролит аккумуляторной батареи).

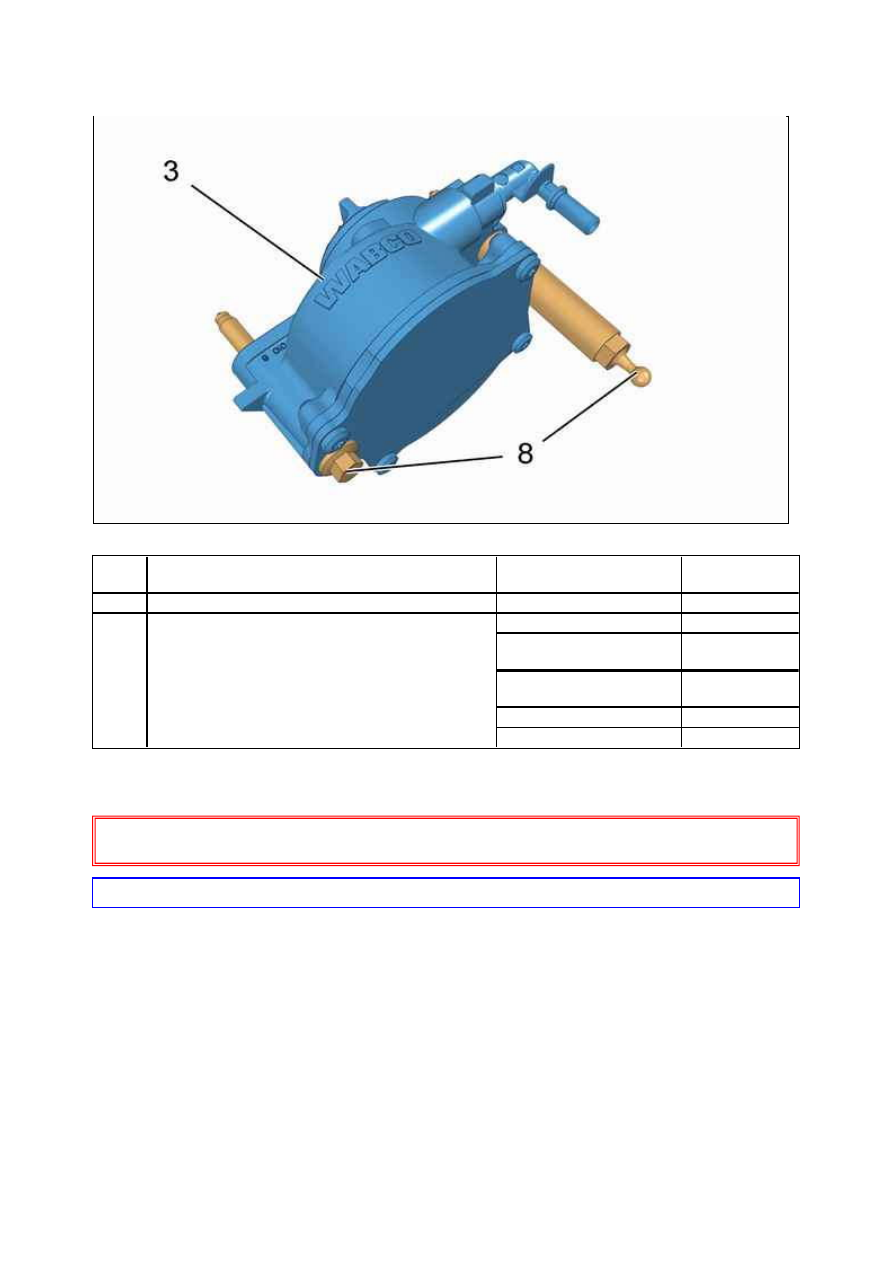

Рисунок : B1BM0JYD

М етка  Обозначение

М етод затяжки

М омент
затяжки

(3)

вакуумный насос

­

­

(8)

Крепления вакуумного насоса на головке блока
цилиндров

Вставить болтов вручную

­

1­я предварительная
затяжка

0,3 ± 0,1 дН.м

2­я предварительная
затяжка

0,5 ± 0,1 дН.м

Затяжка

1,8 ± 0,3 дН.м

Угловое отворачивание

5°

ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : К ОНТУ Р ПИТАНИЯ

ВОЗДУ ХОМ ДВИГАТЕЛЬ ТИПА DV6

1. Двигателя DV6 ATED4/ ATUD4/ TED4/ BTUD4

2. Двигателя DV6

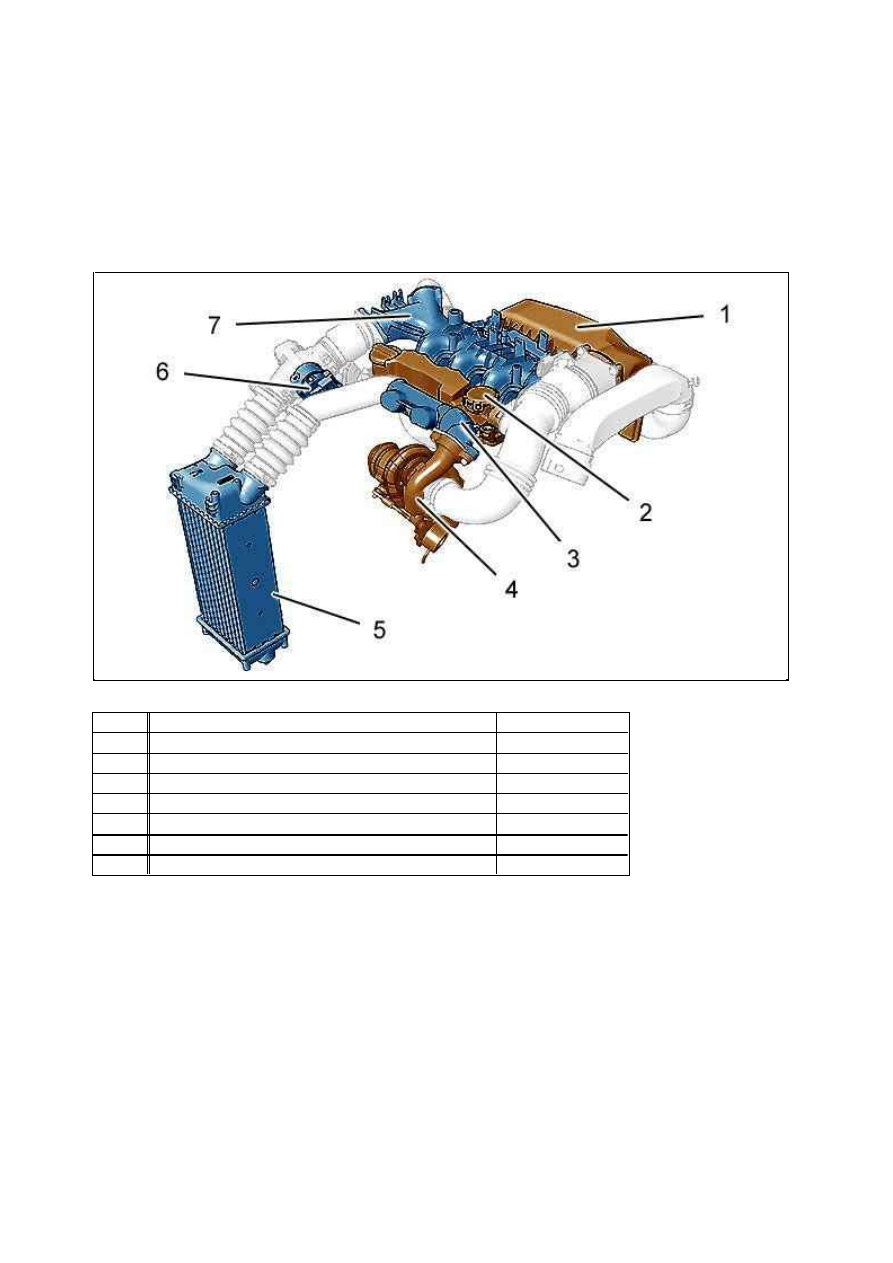

Рисунок : B1HP22PD

М етка  Обозначение

Номер (реферанс)

(1)

Воздушный фильтр в сборе

MARK 4

(2)

Маслоотделитель

­

(3)

Гаситель резонансных колебаний турбокомпрессора  ­

(4)

турбокомпрессор

MHI TD025S2

(5)

Теплообменник воздух/воздух

­

(6)

Дозатор воздуха (Простой дозатор)

­

(7)

Распределитель воздуха на впуске

­

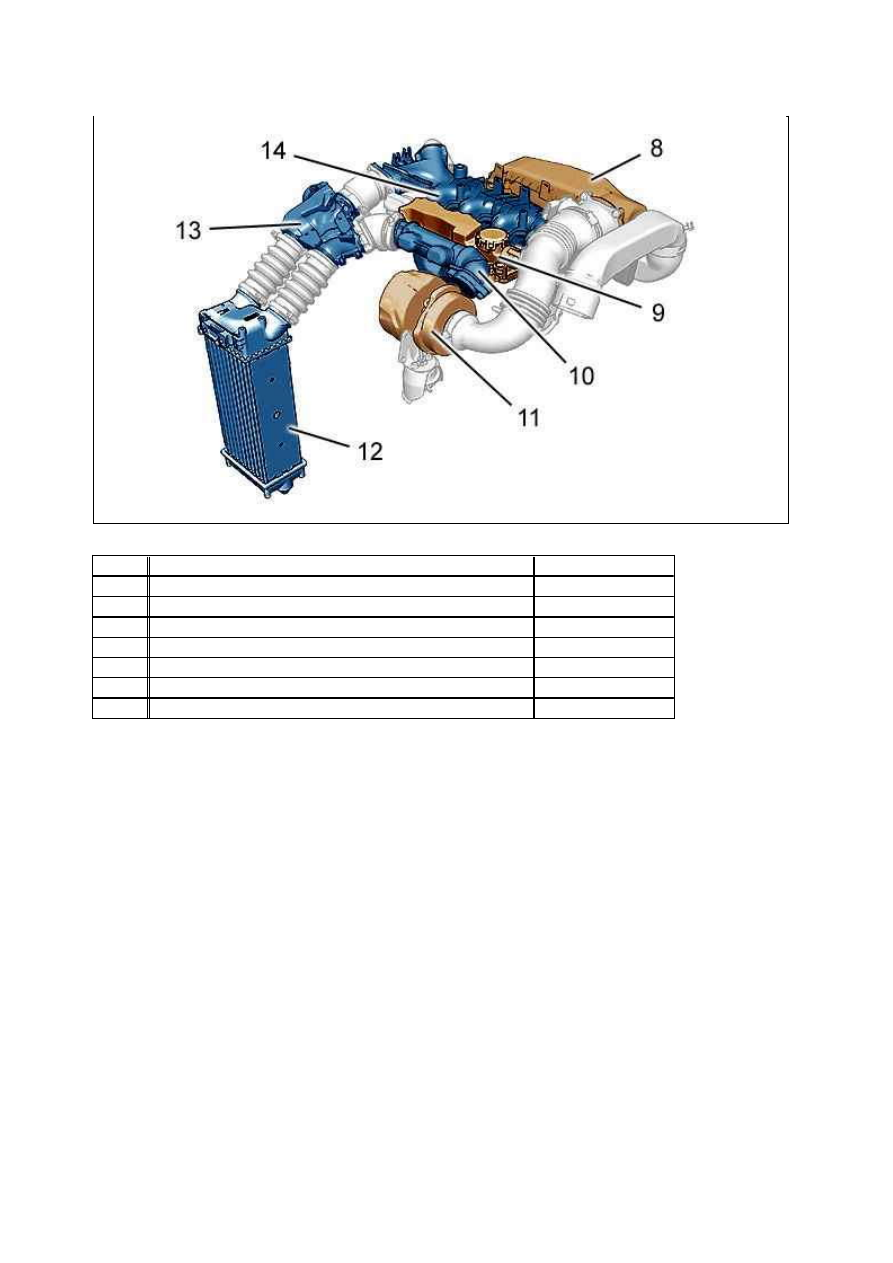

Рисунок : B1HM0TUD

М етка  Обозначение

Номер (реферанс)

(8)

Воздушный фильтр в сборе

MARK 4

(9)

Маслоотделитель

­

(10)

Гаситель резонансных колебаний турбокомпрессора

­

(11)

турбокомпрессор

GARRET GT 1544V

(12)

Теплообменник воздух/воздух

­

(13)

Воздушный дозатор с двумя заслонками (Версия EURO 4)   ­

(14)

Распределитель воздуха на впуске

­

ПРОВЕРК А : К ОНТУ Р ПИТАНИЯ ВОЗДУ ХОМ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] ручной насос FACOM DA 16 (инструментальный ящик 4530).

2. Проверка

2.1. вакуумный насос

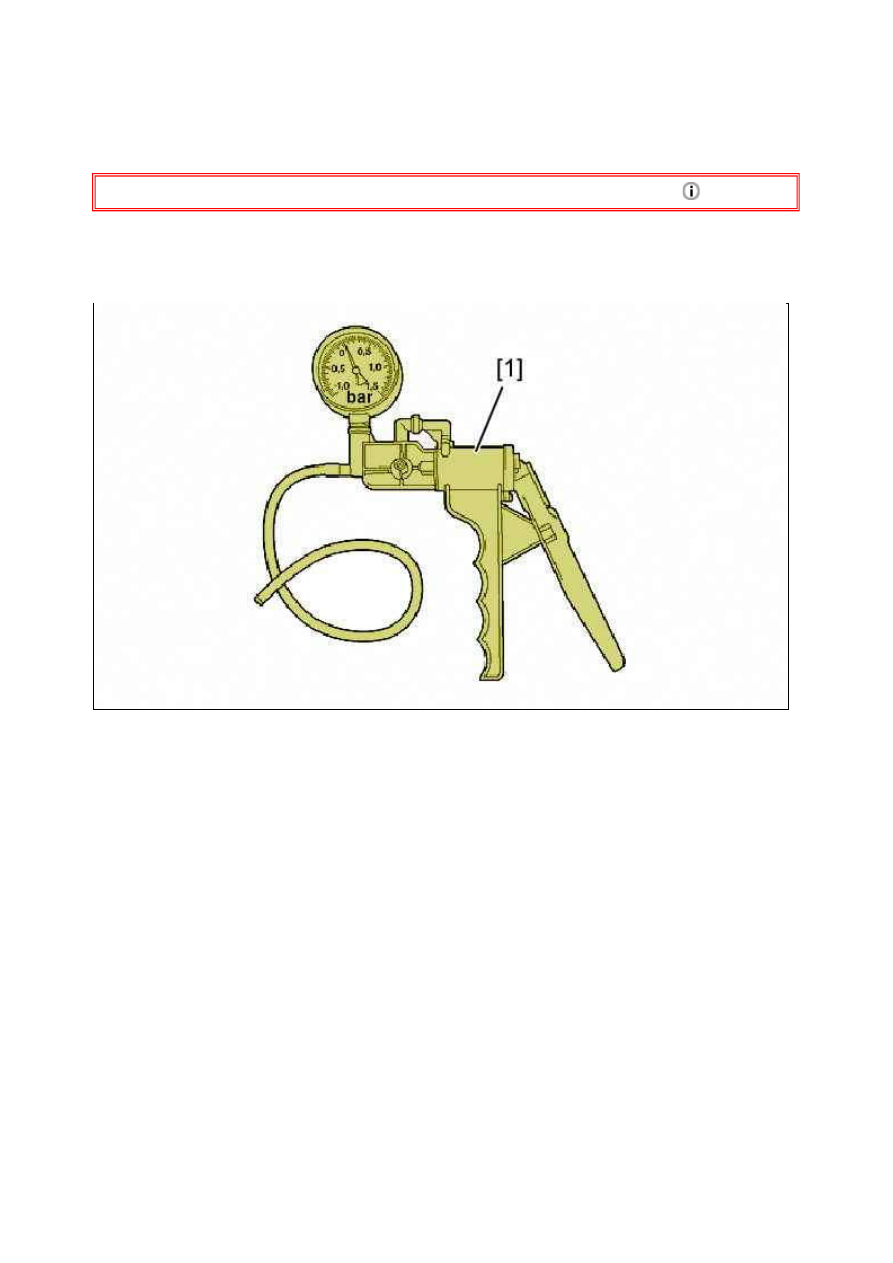

Рисунок : E5AP37ZD
