Peugeot Partner (B9). Руководство - часть 415

СНЯТИЕ ­ У СТАНОВК А : ПАНЕЛИ ПОЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Презентация

Рисунок : E5AP30WD

18.01.2012

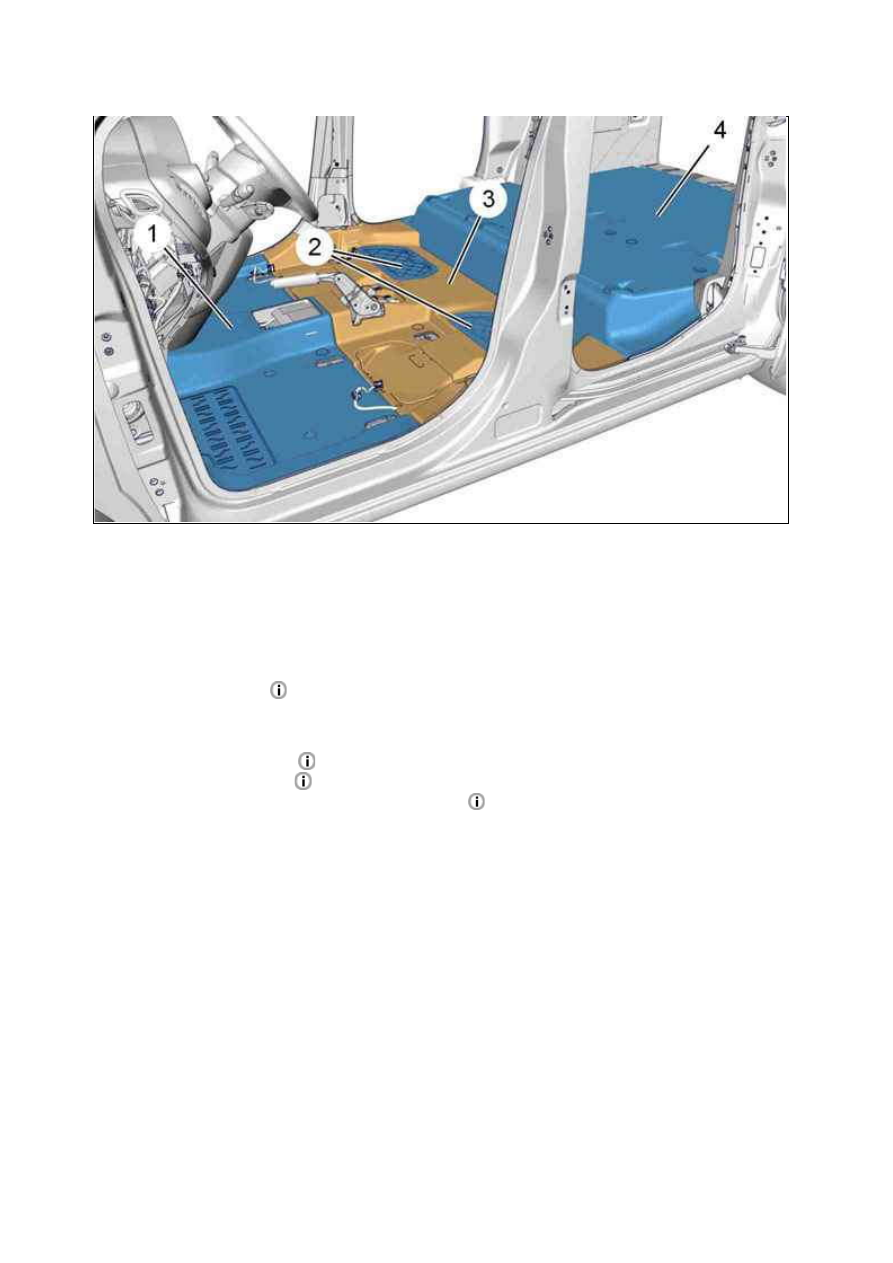

(1) Панели пола (Передняя часть ).
(2) Емкость для вещей.
(3) Панели пола (Центральная часть).
(4) Панели пола (Задняя часть ).

3. Снятие

Снимите :



Передние сиденья



Задние сиденья 2/3 1/3 (См. руководство по эксплуатации) (В зависимости от комплектации)



Индивидуальные задние сиденья (См. руководство по эксплуатации) (В зависимости от
комплектации)



Центральная консоль



Внутреннюю отделку



Нижние болты переднего ремня безопасности

Отделить частично : Уплотнения дверных проемов.

Рисунок : C5GM115D

18.01.2012

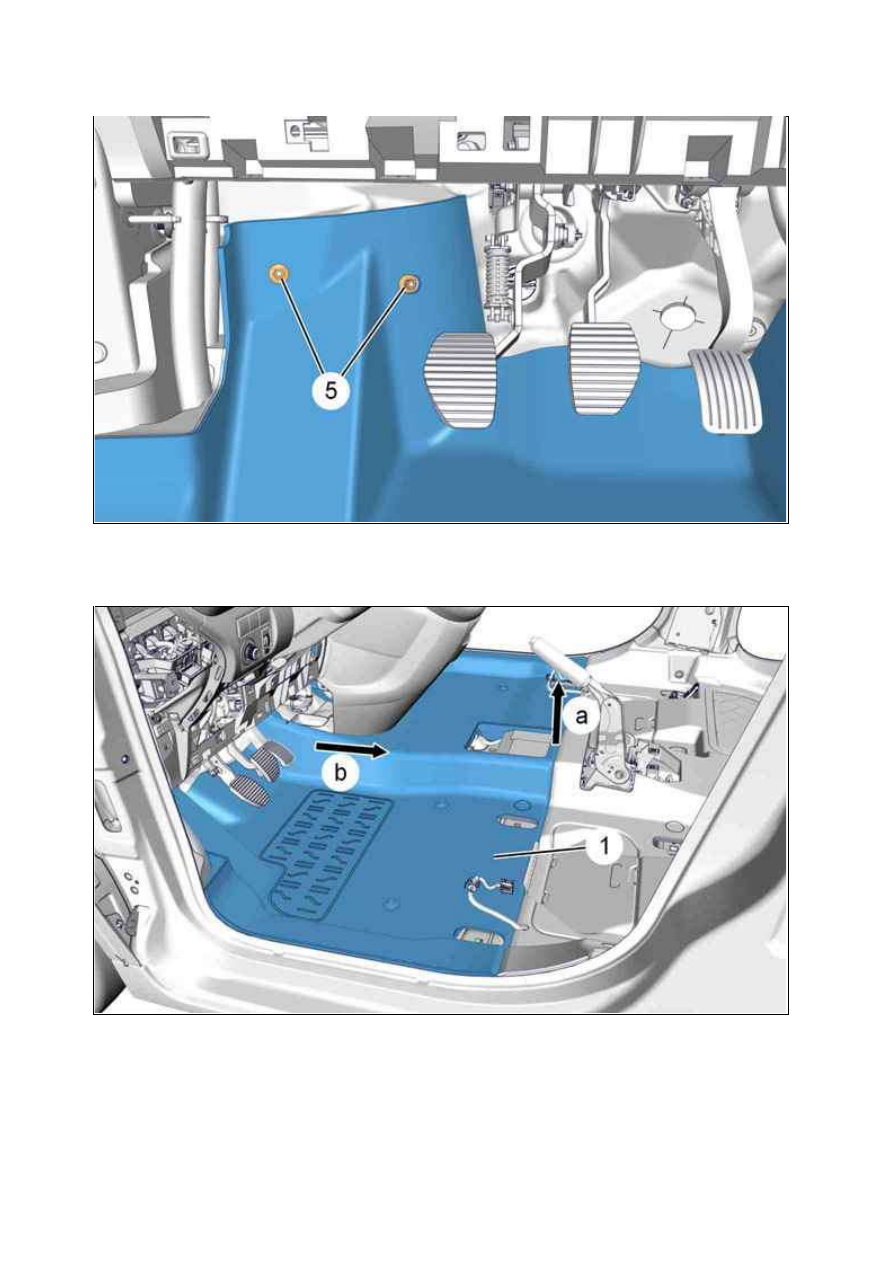

Снять гаек (5).

Отсоединить переднюю панель пола (1) ; Приподнимите (Как показано в "a") ; Потянуть (Как показано в "b").
Снять переднюю панель пола (1).

Рисунок : C5GM116D

Рисунок : C5GM117D

18.01.2012

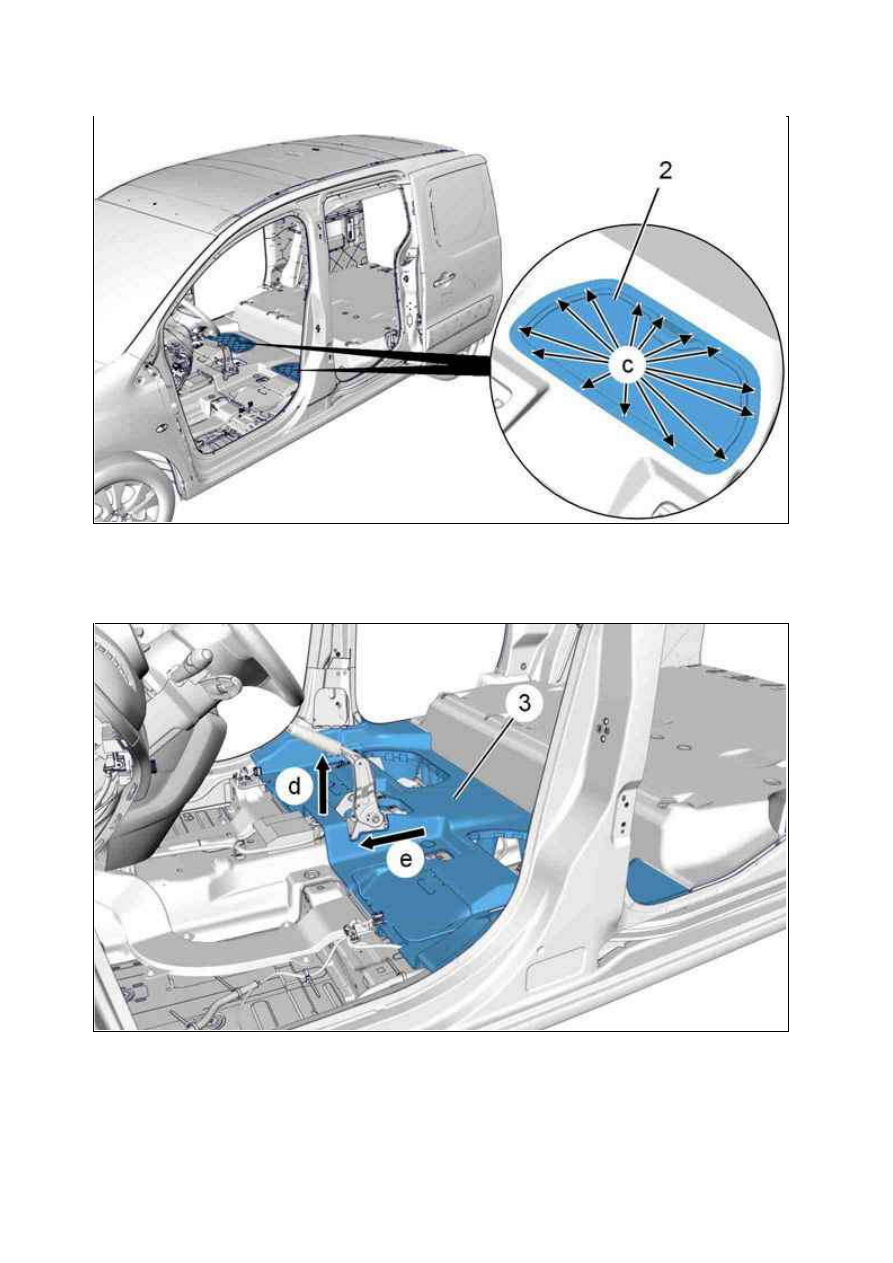

Отсоединить : Емкости для вещей (2) ( в "c") ; С помощью приспособления [1].
Снимите : Емкости для вещей (2).

Отделите : Панель пола (3) (Центральная часть) ; Приподнимите (Как показано в "d") ; Потянуть (Как
показано в "e").
Снимите : Панель пола (3) (Центральная часть).

Рисунок : C5GM118D

Рисунок : C5GM119D

18.01.2012
