Peugeot Partner (B9). Руководство - часть 384

СНЯТИЕ ­ У СТАНОВК А : БЛОК  СИСТЕМ Ы "HANDS FREE"

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею

.

Снимите боковую облицовку приборной панели

(Сторона пассажира).

Отделите :

Нижнюю отделку передней стойки

(Сторона пассажира).

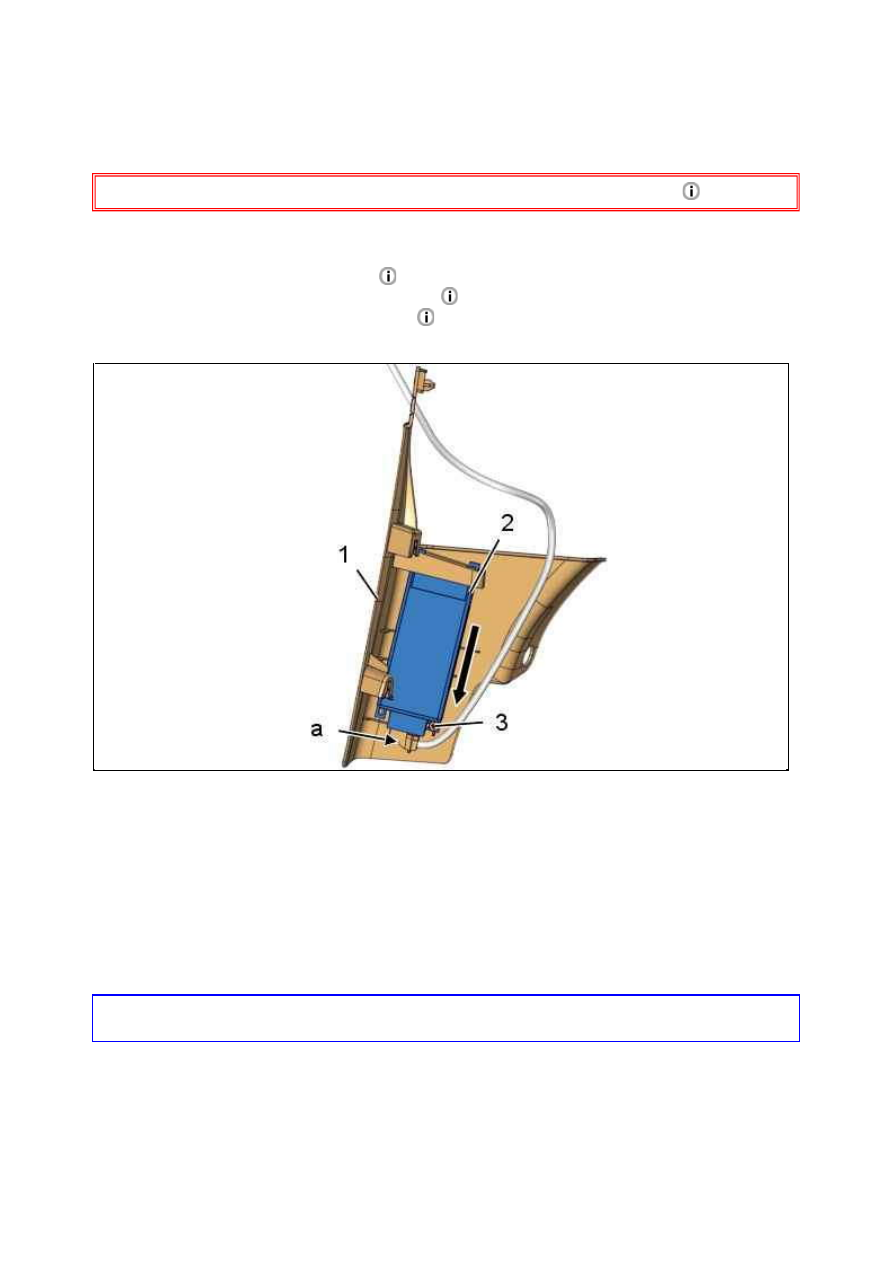

Отсоедините разъем ( в "a").
Снимите болтов (3).
Отделите : Блок гарнитуры "свободные руки" (2) (Как показано стрелкой ).
Снимите :



Блок гарнитуры "свободные руки" (2)



Нижнюю отделку передней стойки (1)

2. У становка

Установка производится выполнением операций по снятию в обратном порядке.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование электрооборудования.

Рисунок : B3EG087D

СНЯТИЕ ­ У СТАНОВК А : ПОДРУ ЛЕВОЙ ПЕРЕК ЛЮ ЧАТЕЛЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ : Перед проведением любых работ : Выставить колеса по прямой линии.

ВНИМ АНИЕ : При проведении всех работ, включающих отсоединение рулевого колеса и колес (рулевое
колесо, подрулевой переключатель, рулевая колонка, рулевая зубчатая рейка...) обеспечивать блокировку
контактного кольца подрулевого переключателя.

ВНИМ АНИЕ : При отключении следите за нормальным разблокированием электрических разъемов ; При
подключении следить за правильной установкой и креплением электрических жгутов.

ВНИМ АНИЕ :  Отключение  электрических  разъемов  должно  осуществляться  без  приложения  усилий  к
электрическим жгутам и электрическим разъемам (Запрещается тянуть за электрические жгуты).

1. Рекомендуемое оборудование

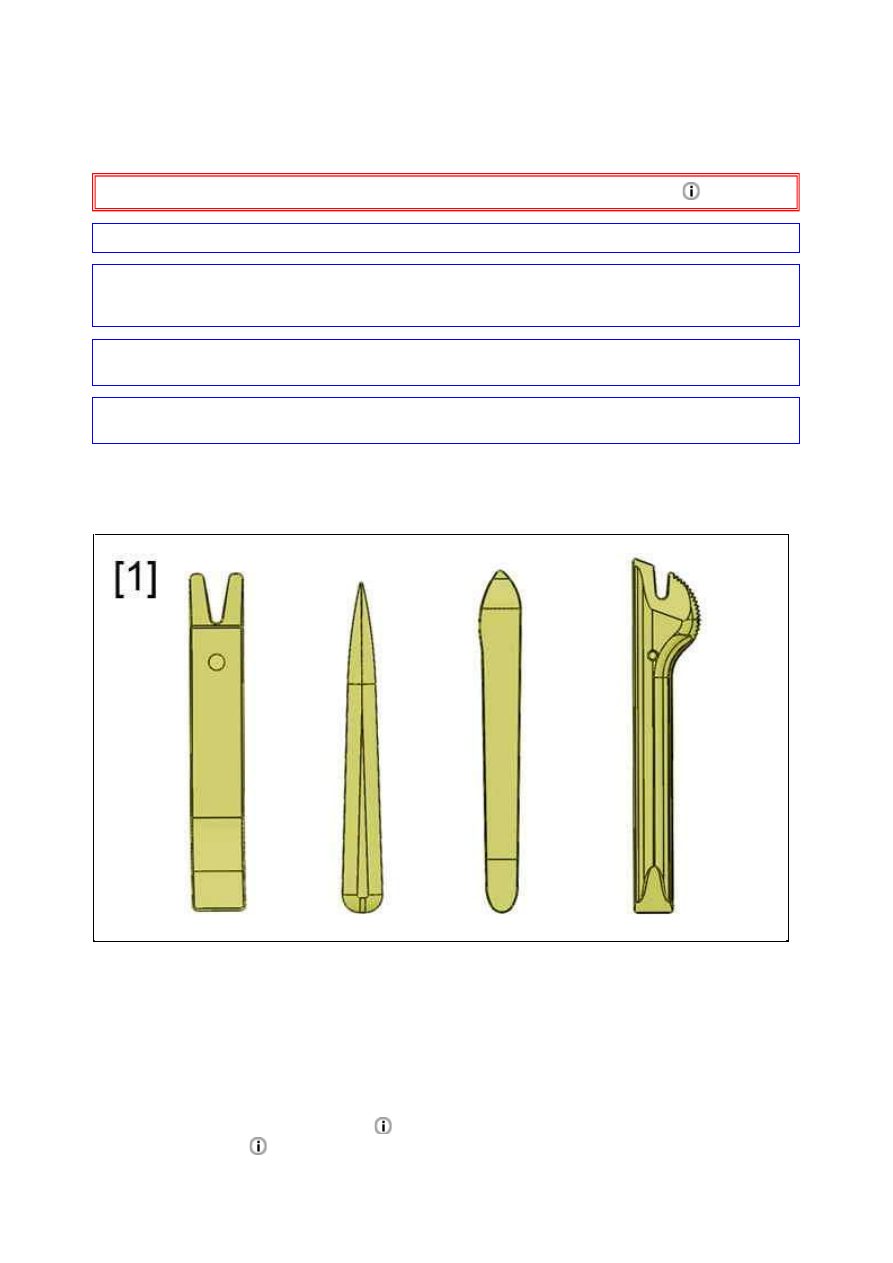

[1] Приспособление для снятия обшивки (­).1350­ZZ.

2. Предварительные операции

ПРИМ ЕЧАНИЕ : Операция производится одинаково при левом или правом рулевом управлении.

Отсоединить аккумуляторную батарею .
Снимите :



Подушку безопасности водителя



Рулевое колесо

Рисунок : E5AP30WD

3. Снятие

Разблокировать рулевую колонку, максимально вытянуть и опустить ее.
Снимите :



болтов (2)



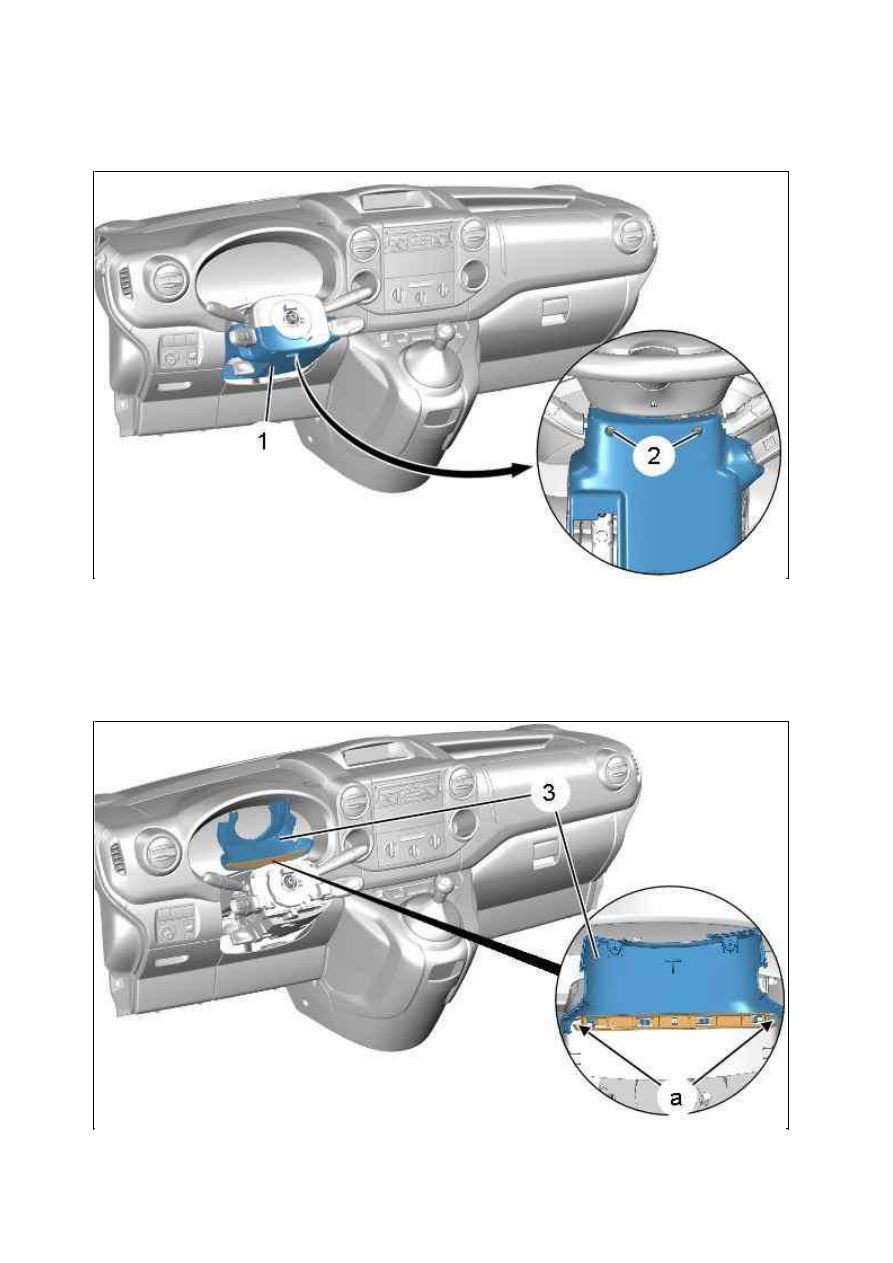

Нижнюю накладку рулевой колонки (1)

Рисунок : C5FM0H7D

Рисунок : C5FM0H8D

Отсоединить фиксаторы верхней накладки рулевой колонки (3) (в "a") ; С помощью приспособления [1].
Снимите : Верхнюю накладку рулевой колонки (3).

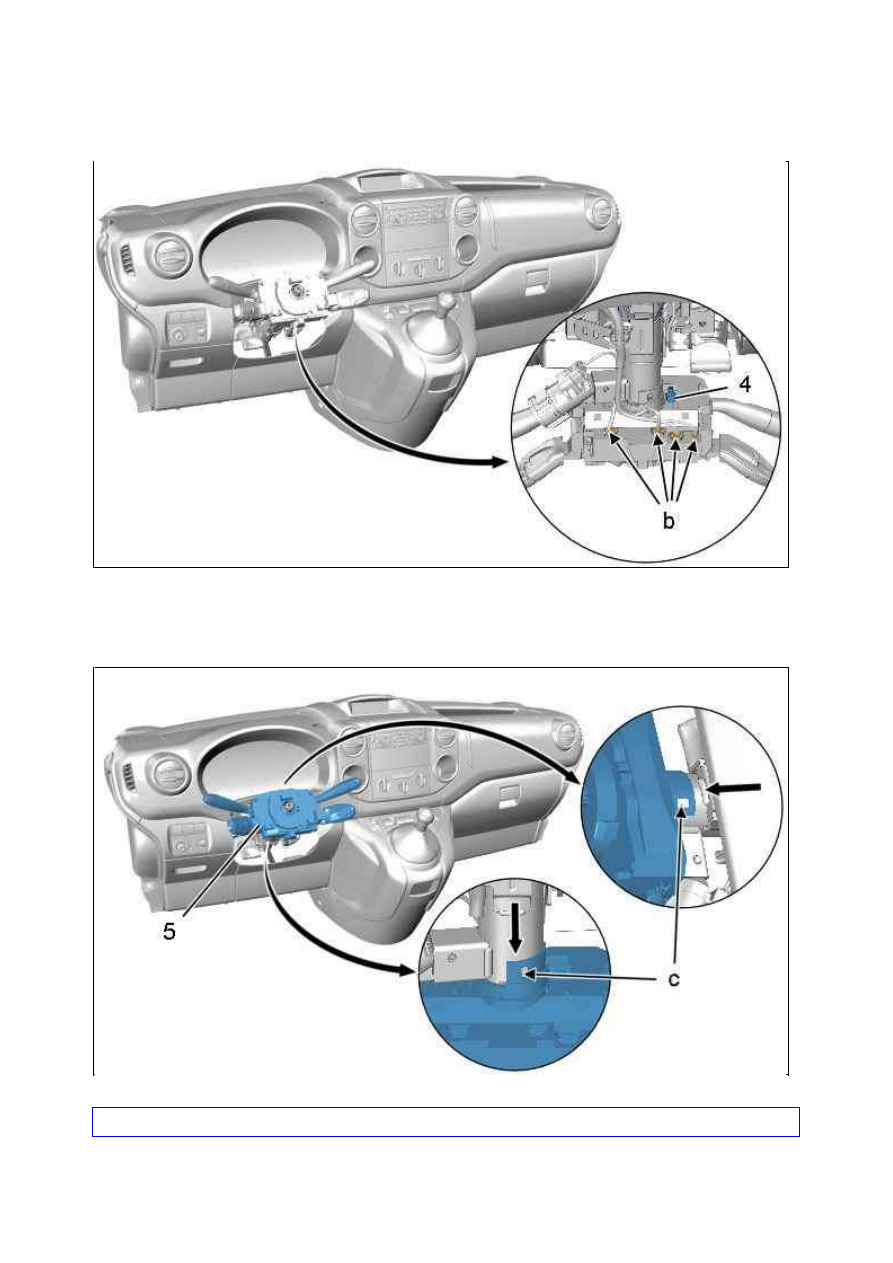

Отключить электрических разъема  (в "b").
Ослабить болт (4) (Максимально).

ВНИМ АНИЕ : Не допускается повреждение лапок блокировки подрулевого переключателя .

Отсоединить лапки блокировки узла подрулевых переключателей (5) (в "c") ; С помощью приспособления

Рисунок : C5FM0H9D

Рисунок : C5FM0HAD
