Peugeot Partner (B9). Руководство - часть 377

2. Снятие

Отпустите рычаг стояночного тормоза .
Отпустите болты задних колес.
Поднимите и зафиксируйте неподвижно автомобиль на 2 стоечном подъемнике.
Закрепите ремнями автомобиль на 2 стоечном подъемнике.
Отсоединить аккумуляторную батарею .
Снимите :



Болты задних колес



Задние колеса



Центральная консоль

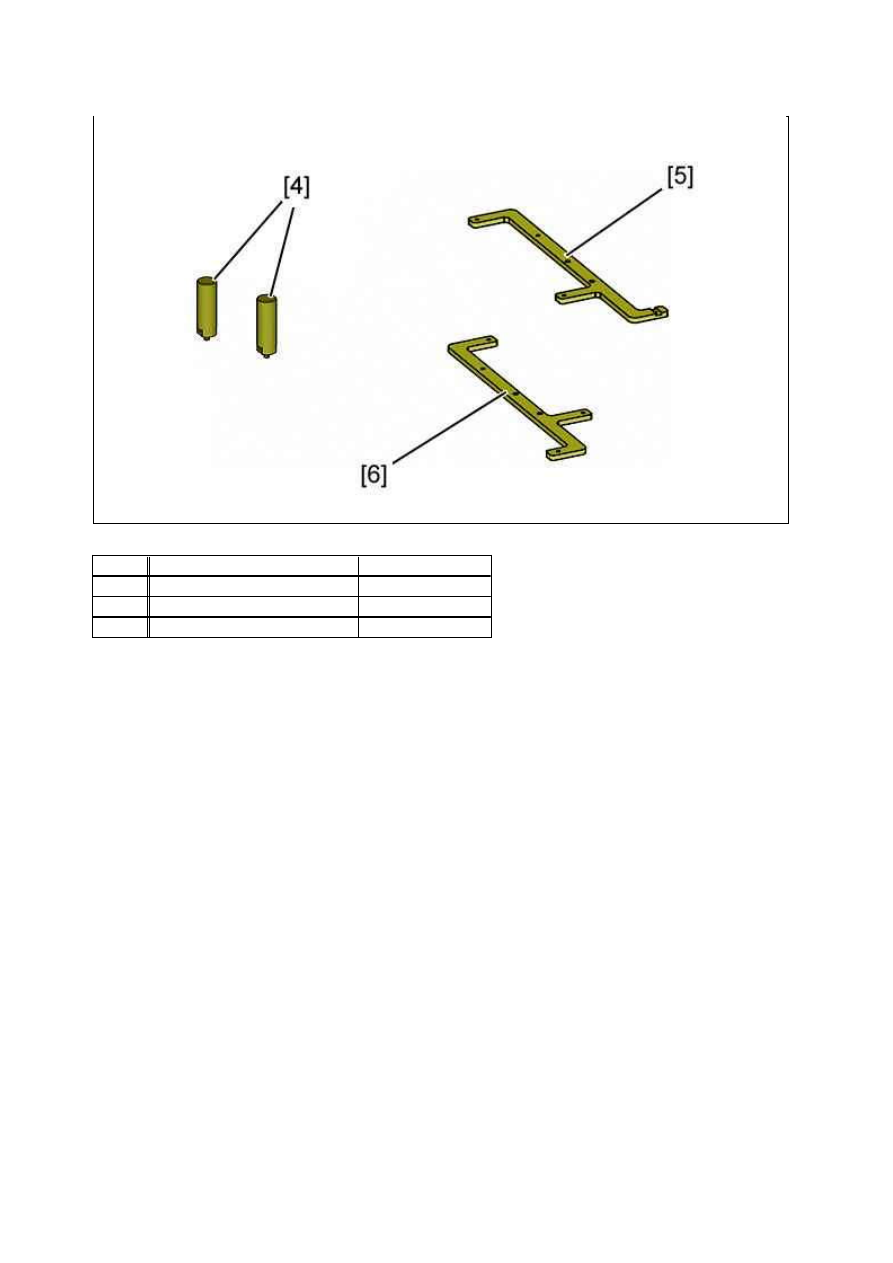

Рисунок : E5AM0LVD

М етка  Обозначение

Номер (реферанс)

[4]

Направляющий штифт

(­).0629­C

[5]

Установочное приспособление  (­).0555­A

[6]

Установочное приспособление  (­).0555­B

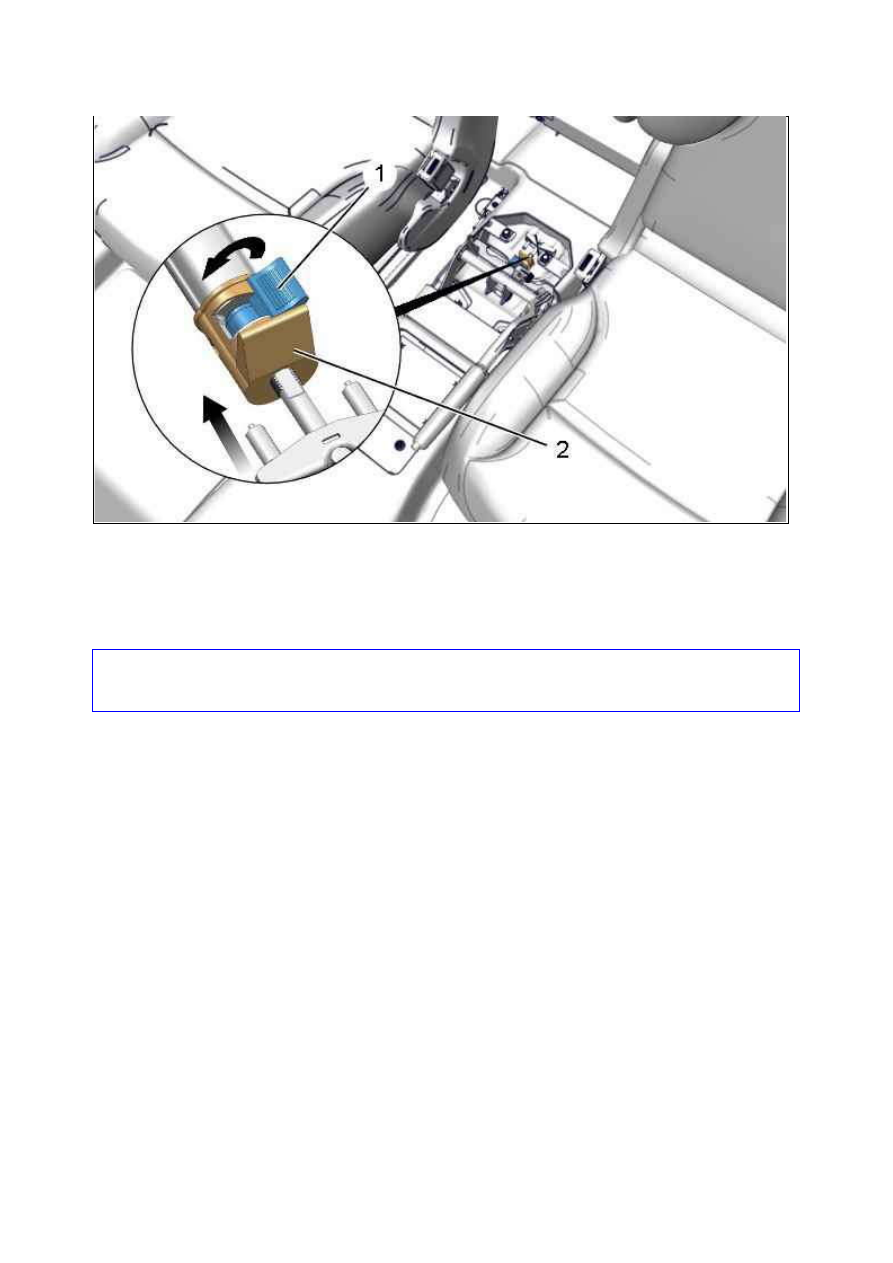

Установите рычаг стояночного тормоза в отпущенное положение.
Нажать на толкатель отпирания (2) (в соответствии со стрелкой ).
Продолжая нажимать на толкатель отпирания (2), повернуть на четверть оборота ручку компенсации люфтов
(1) (в соответствии со стрелкой ).
Отпустить толкатель отпирания (2).

ВНИМ АНИЕ :  Чтобы  не  повредить  пружину  системы  компенсации  зазоров,  нельзя  затягивать  рычаг
стояночного  тормоза больше, чем  на  первое  фиксированное положение  хода рычага, не переведя кнопку
(1) в положение LOCKED (заперто).

Поднимите рычаг стояночного тормоза до первого щелчка.
Повернуть на четверть оборота ручку компенсации люфтов (1) (В противоположном направлении).
Установите рычаг стояночного тормоза в отпущенное положение.

Рисунок : C5FM0NSD

Снимите :



Дисплей (3)



Пружины задней подвески



Задние амортизаторы

с каждой стороны :



Отсоедините : Трос стояночного тормоза (4) ( в "c")



Отсоединить трос стояночного тормоза (4) ( в "b", "a")

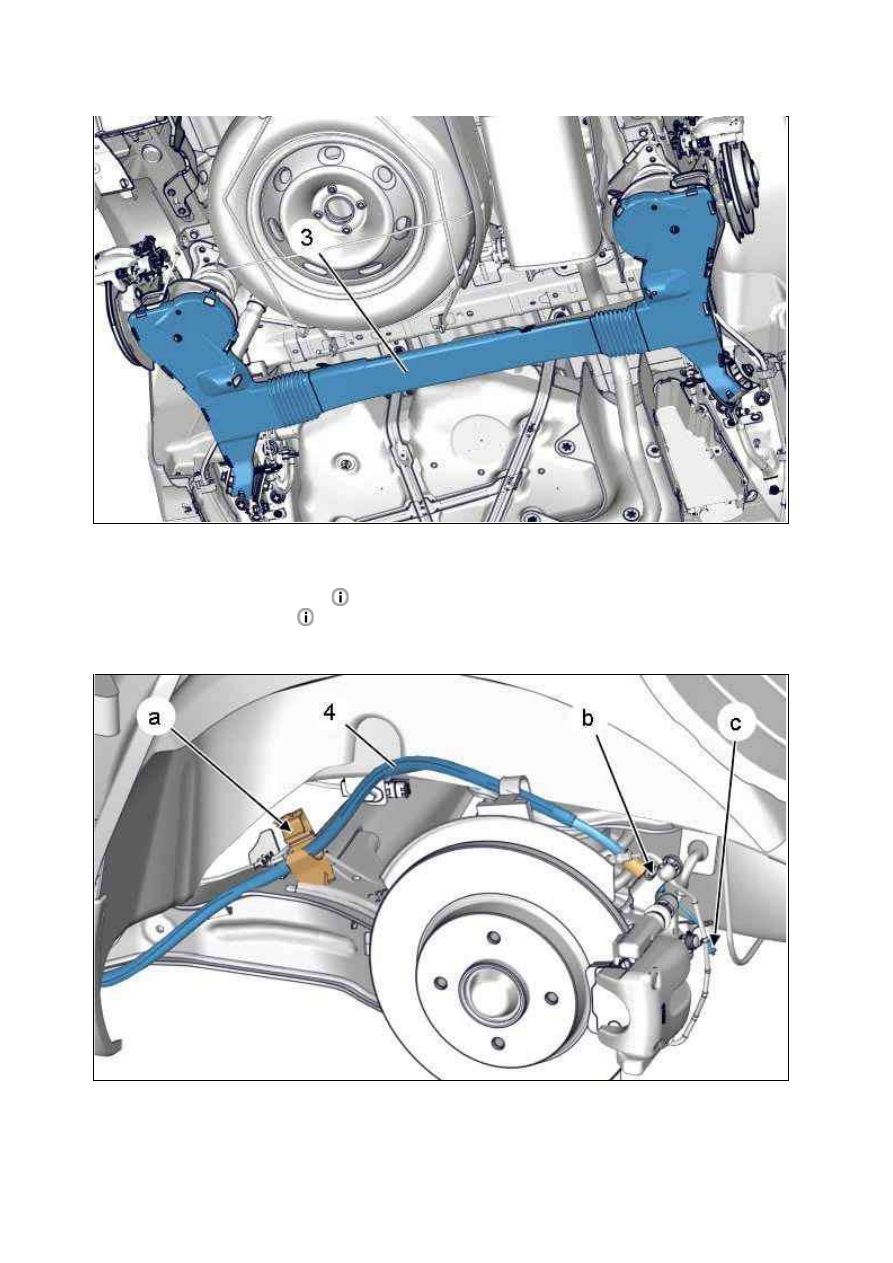

Рисунок : B3DM068D

Рисунок : B3DM069D



Отсоединить трос стояночного тормоза (4) от его направляющих

Установить педальный пресс на педаль тормоза во избежание вытекания тормозной жидкости при
отсоединении тормозных трубок.

с каждой стороны :



Отсоединить : Разъем заднего колесного датчика (5) ( в "d")



Отстегните жгут проводов датчика заднего колеса (5) ( в "e", "f")



Отсоединить гидравлический патрубок (6) ( в "g") (Предусмотрите вытекание тормозной жидкости)



Заглушите отверстия в деталях

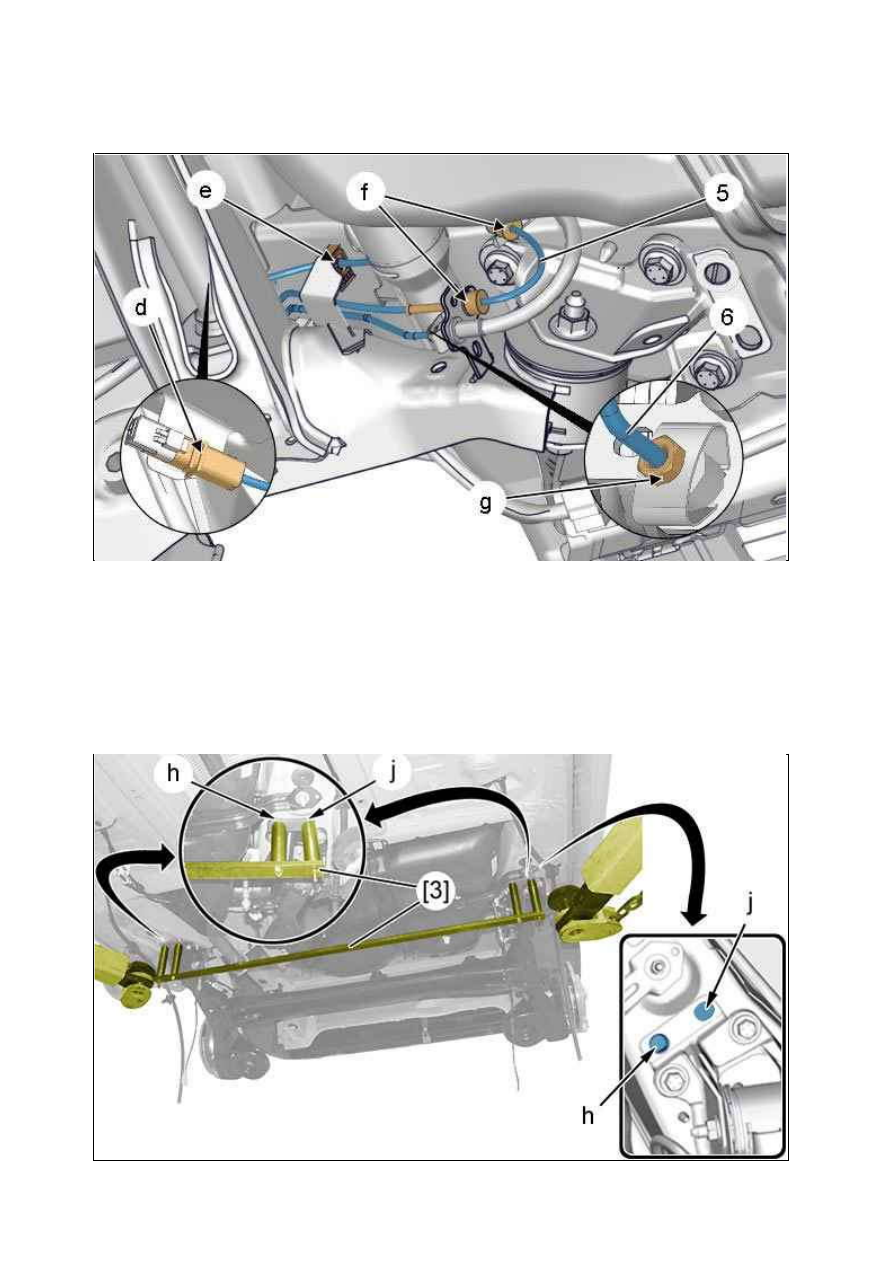

Рисунок : B3DM06AD
