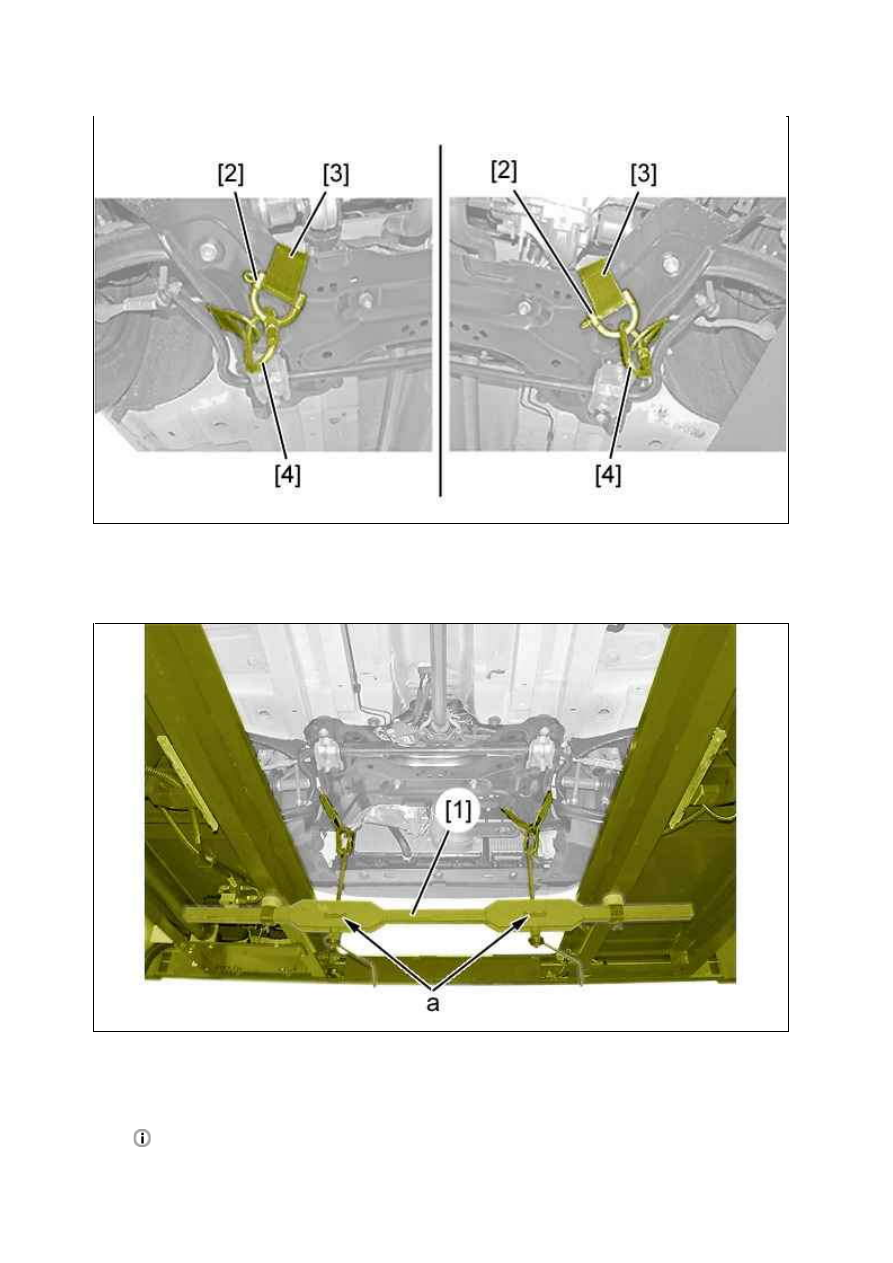

Поместите ремни [3] с соединительными скобами [2] на подмоторную раму (Передний ).
Присоединить карабины строп [4] к страховочным ремням [3] и скобе [2].

Установите компрессор подвески [1].
Отрегулируйте пазы (a) ремней так, чтобы они занимали наиболее вертикальное положение при их
натяжении.

Сожмите подвеску таким образом, чтобы получить справа и слева высоту передней части кузова
"H1"

 .

Рисунок : B3CM05TD

Рисунок : B3CM05UD

ВНИМ АНИЕ : При измерении рабочей высоты кузова "H1" учитывайте высоту поворотных плит.

2.2. Сзади (H2)

Снимите :



Гайки (1)



Кольца крепления (2)

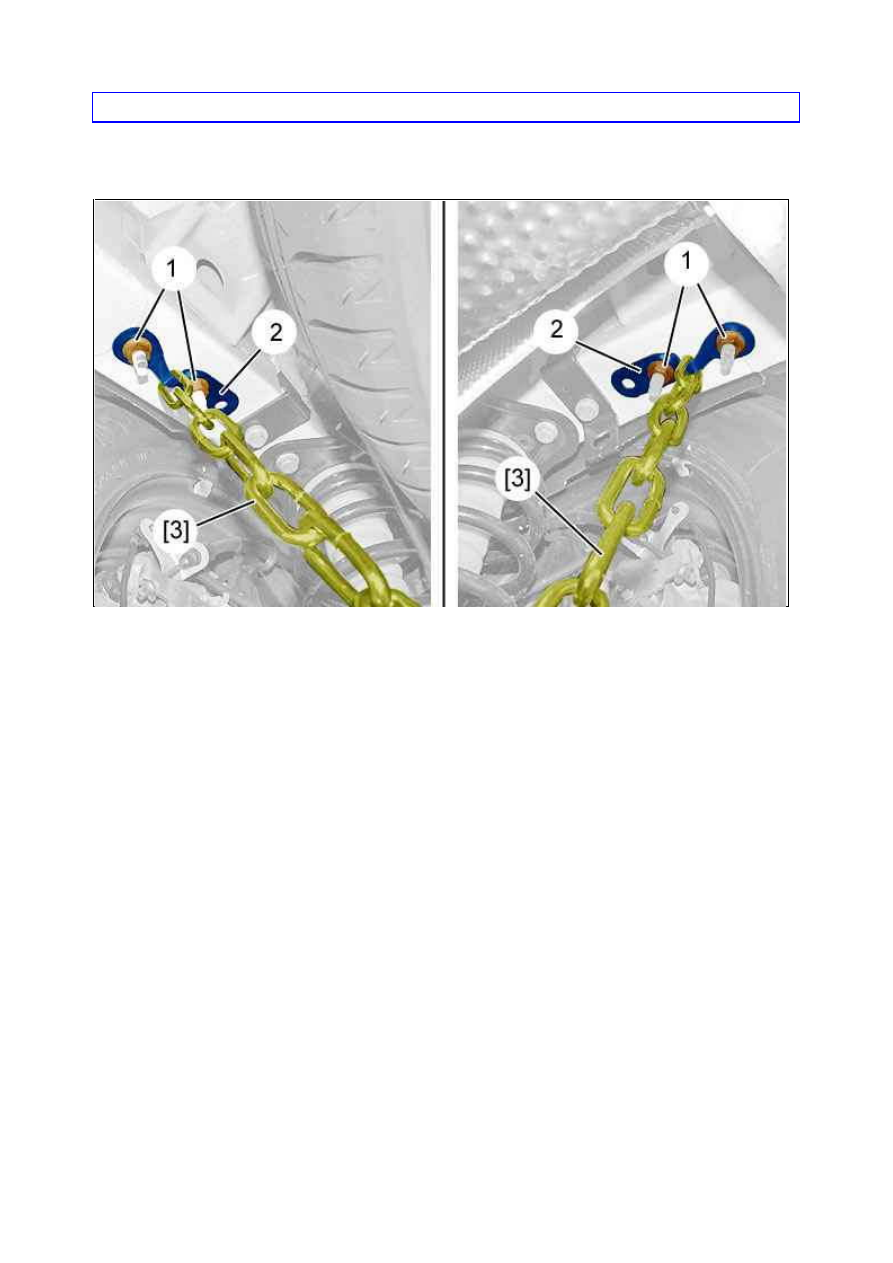

Соединить стропы [3] с кольцами (2).
Установите :



Кольца крепления (2)



Гайки (1) ; Затяните моментом 4,5 ± 0,1 дН.м

Рисунок : B3DM06HD

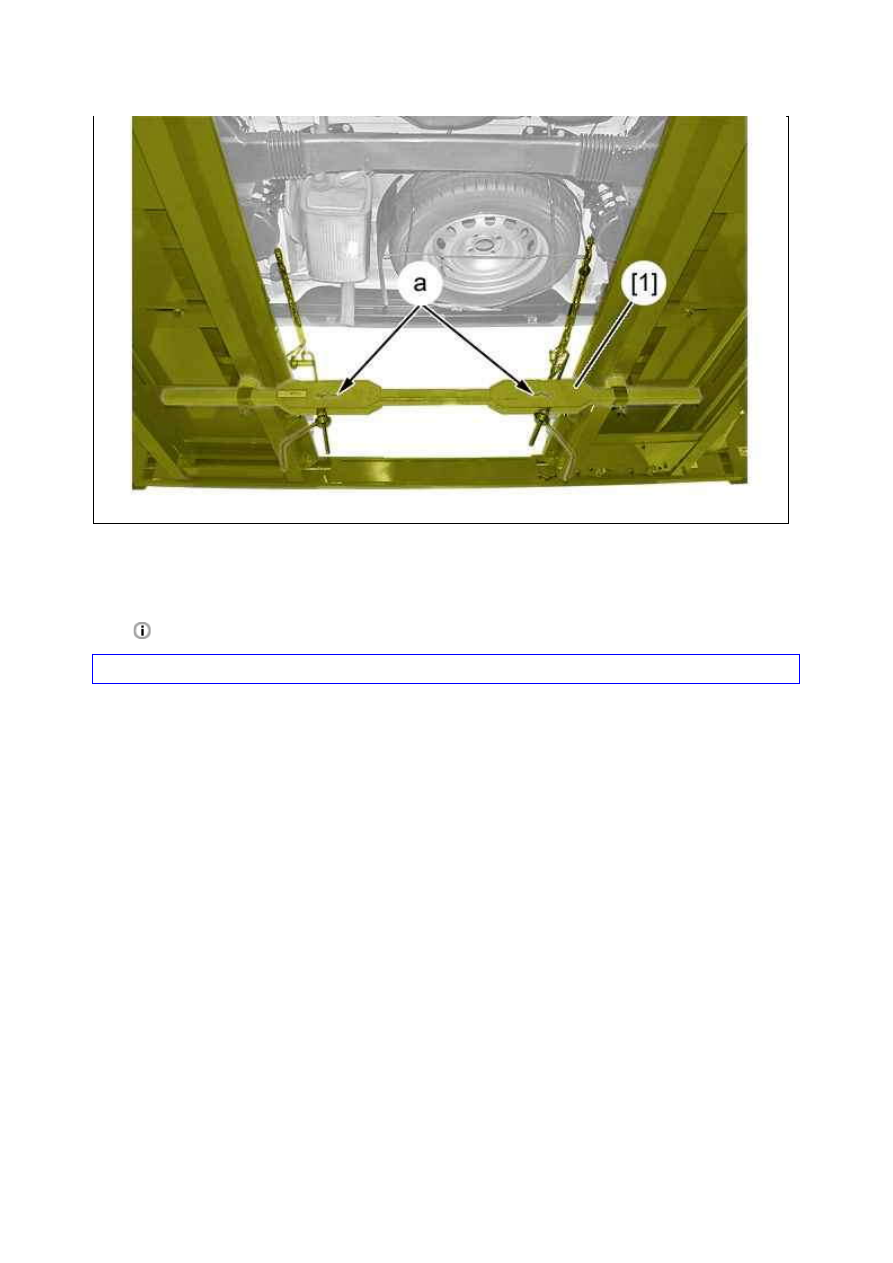

Установите компрессор подвески [1].
Отрегулируйте пазы "a" ремней так, чтобы стропы занимали наиболее вертикальное положение при их
натяжении.

Сожмите подвеску таким образом, чтобы получить справа и слева высоту задней части кузова
"H2"

 .

ВНИМ АНИЕ : При измерении рабочей высоты кузова "H2" учитывайте высоту поворотных плит.

Убедитесь, что высота "H1", измеренная ранее на передней части кузова, не изменилась.

Рисунок : B3DM06JD

СНЯТИЕ ­ У СТАНОВК А : ГИБК ИЕ Ш АРНИРНЫЕ СОЕДИНЕНИЯ (ЗАДНИЙ М ОСТ )

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

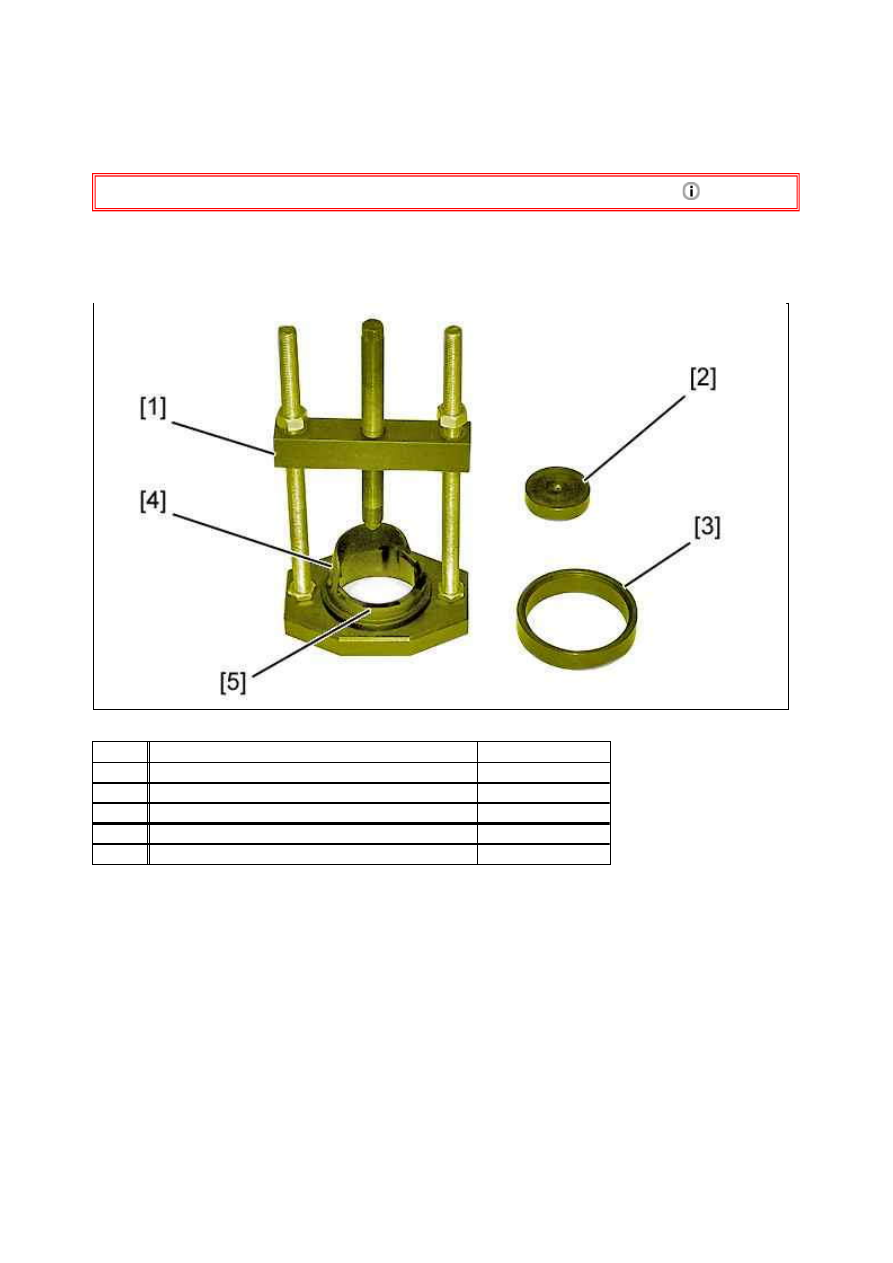

Рисунок : E5AM0LSD

М етка  Обозначение

Номер (реферанс)

[1]

кронштейн

(­).0549 A

[2]

Оправка для снятия­установки упругого шарнира  (­).0549.B4

[3]

кольцо

(­).0549.C4

[4]

Упор для снятия­установки упругих шарниров

(­).0549.D4

[5]

Упор для установки упругого шарнира

(­).0549.E4
