Peugeot Partner (B9). Руководство - часть 336

Отвернуть болты (6), (7).
Отделить, затем отделить отделку (8) (в соответствии со стрелкой ).

Отсоединить панель отделки ((9)) (в "n") ; С помощью приспособления [1].
Снять панель отделки (9).

Рисунок : C5FM0MBD

Рисунок : C5FM0MCD

18.01.2012

Отвернуть болты (11).
Отделите ­ Снимите : Пластина (10) (в соответствии со стрелкой ).
Отсоединить разъем прикуривателя (12).
Отсоединить : Разъемы выключателей (13), (14).

Отсоединить : Выключатели (13) (в "p") ; С помощью приспособления [1].
Снять переключатели (13).
Отсоединить : Выключатели (14) (в "q") ; С помощью приспособления [1].
Снять переключатели (14).

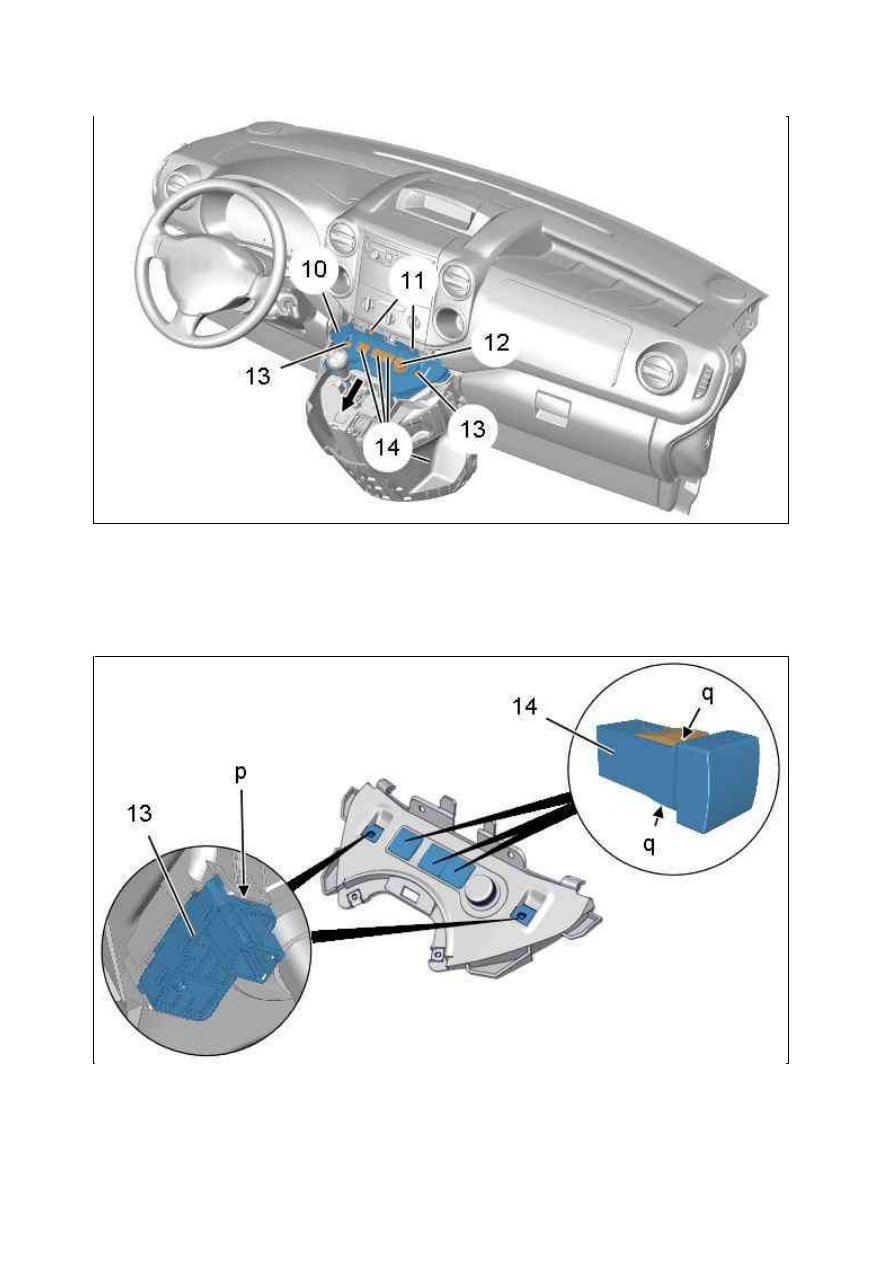

Рисунок : C5FM0MDD

Рисунок : C5FM0MED

18.01.2012

3. У становка

Установка производится выполнением операций по снятию в обратном порядке.

Подсоедините обратно аккумуляторную батарею

.

Проверьте правильность функционирования электрооборудования.

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ВЕНТИЛЯЦИОННЫЕ РЕШ ЕТК И ПРИБОРНОЙ ПАНЕЛИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Приспособления для снятия обшивки (­).1350­ZZ.

2. Снятие

ПРИМ ЕЧАНИЕ : Операция идентична для 4 воздуховодов панели управления.

Рисунок : E5AP30WD

18.01.2012
