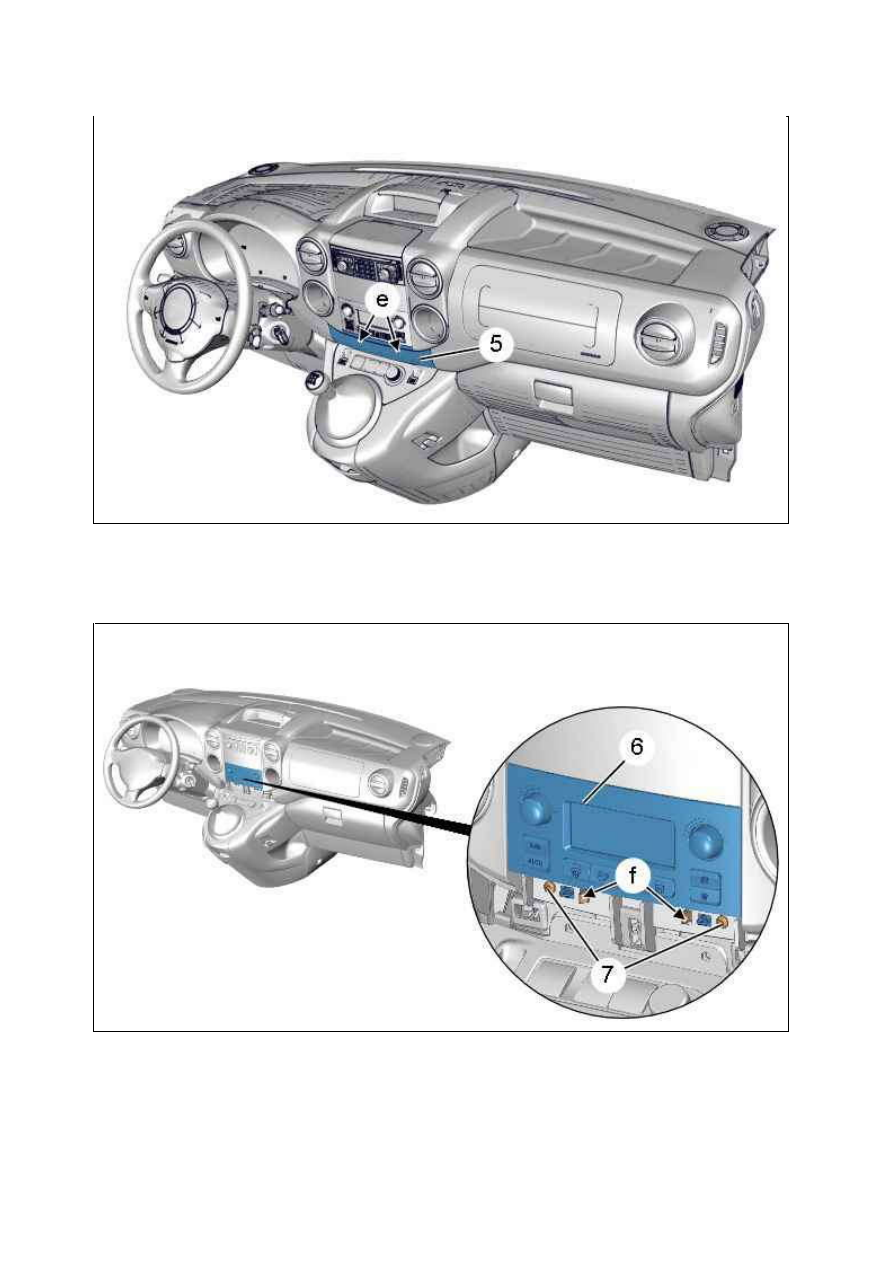

Отсоединить панель отделки ((5)) ( в "e").
Снять панель отделки (5) ; С помощью приспособления [1].

Отвернуть болты (7).
Открепить и отделить лицевую панель автоматического кондиуионера(6) (в "f") от панели управления ; С
помощью приспособления [1].

Рисунок : C5FM0PCD

Рисунок : C5FM0PDD

18.01.2012

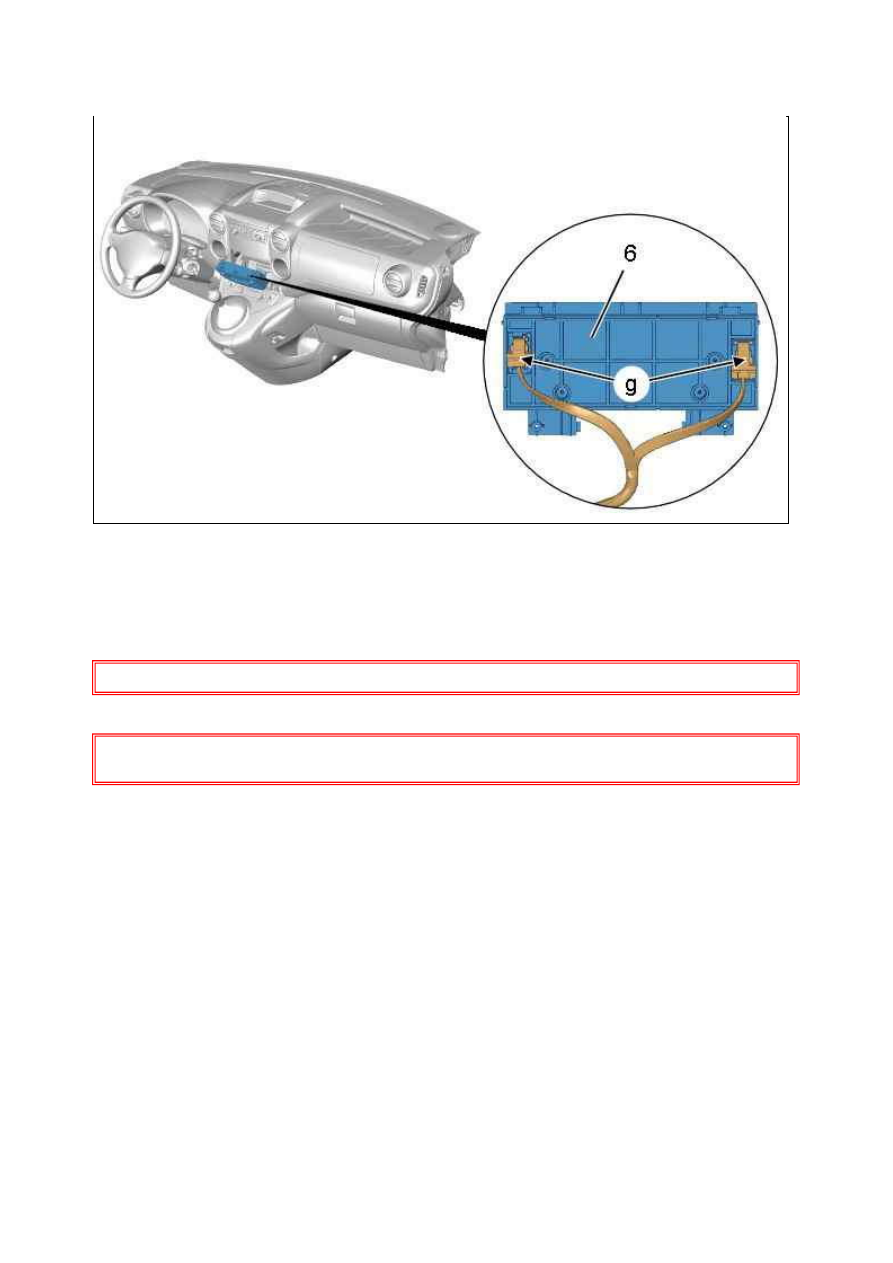

Наклонить лицевую панель автоматического кондиционера (6).
Отключить электрических разъема ( в "g").
Снимите : Лицевую панель автматического кондиционера (6).

3. У становка

ОБЯЗАТЕЛЬНО : Систематически заменять : Крепление оплетки (Дефективный).

Подсоедините обратно аккумуляторную батарею.

ОБЯЗАТЕЛЬНО :  Проверить  работу  различного  оборудования  перед  установкой  на  место  лицевой
панели кондиционера (1).

Установка производится выполнением операций по снятию в обратном порядке.
Проверьте функционирование электрооборудования.

Рисунок : C5FM0PED

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ФИЛЬТР СИСТЕМ Ы ВЕНТИЛЯЦИИ САЛОНА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

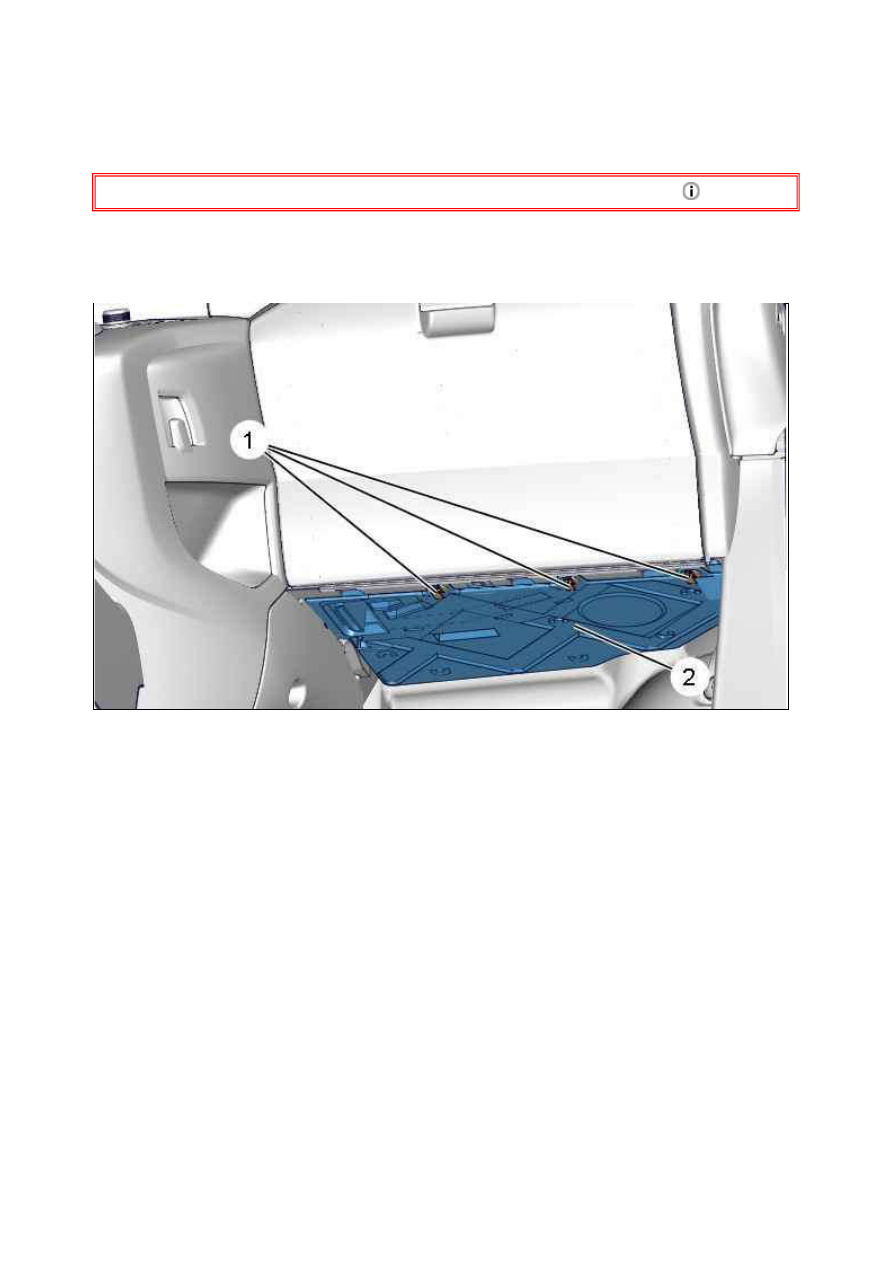

Снимите :



3 фиксаторов (1)



Отделку под приборной панелью (2) ( с правой стороны)

Рисунок : C5HM0CCD

18.01.2012

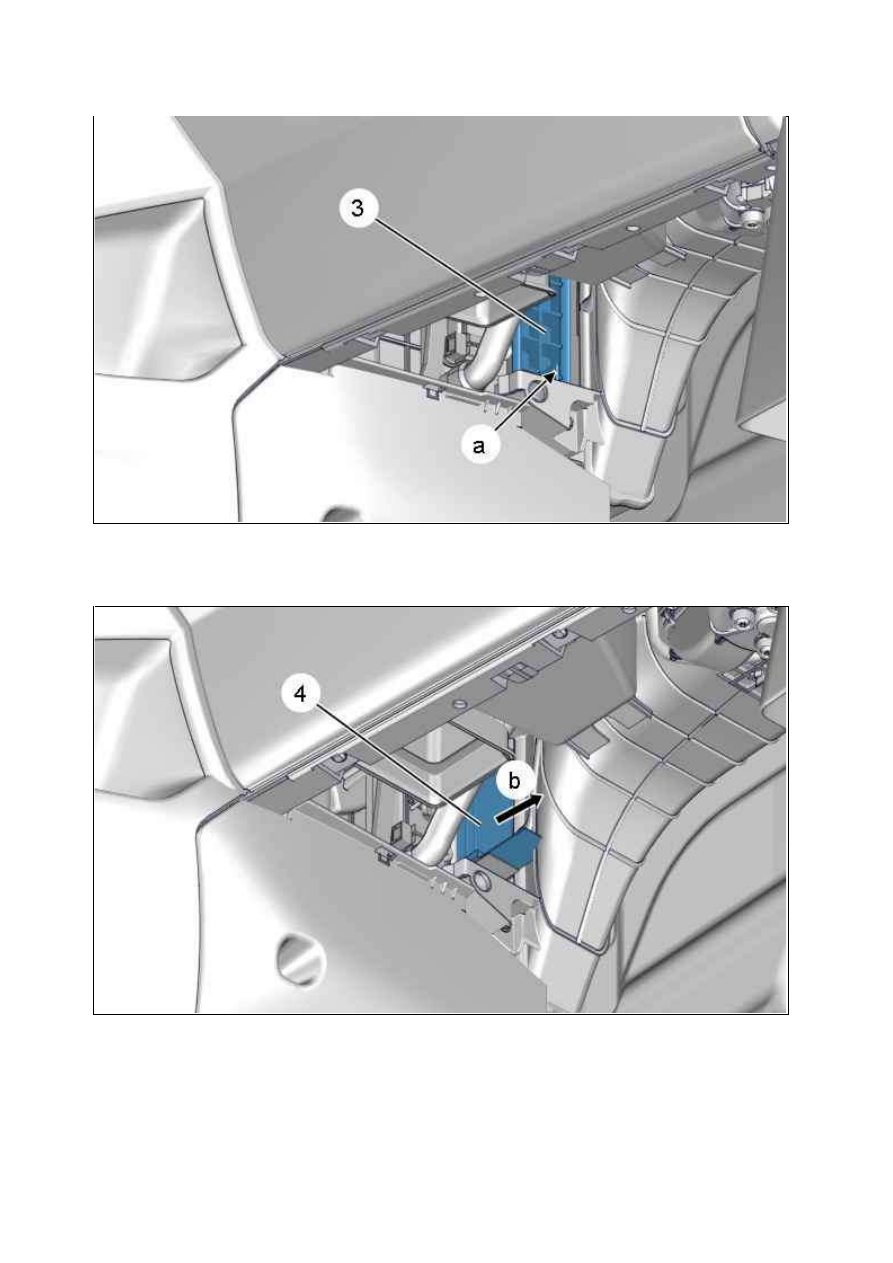

Снимите лючок фильтра, задерживающего пыльцу (3) ; Потяните за язычок "a".

Снимите первый фильтр (4) (как показано " b ").

Рисунок : C5HM0CDD

Рисунок : C5HM0CED
