ПРОВЕРК А : К ОНТУ Р СИСТЕМ Ы К ОНДИЦИОНИРОВАНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

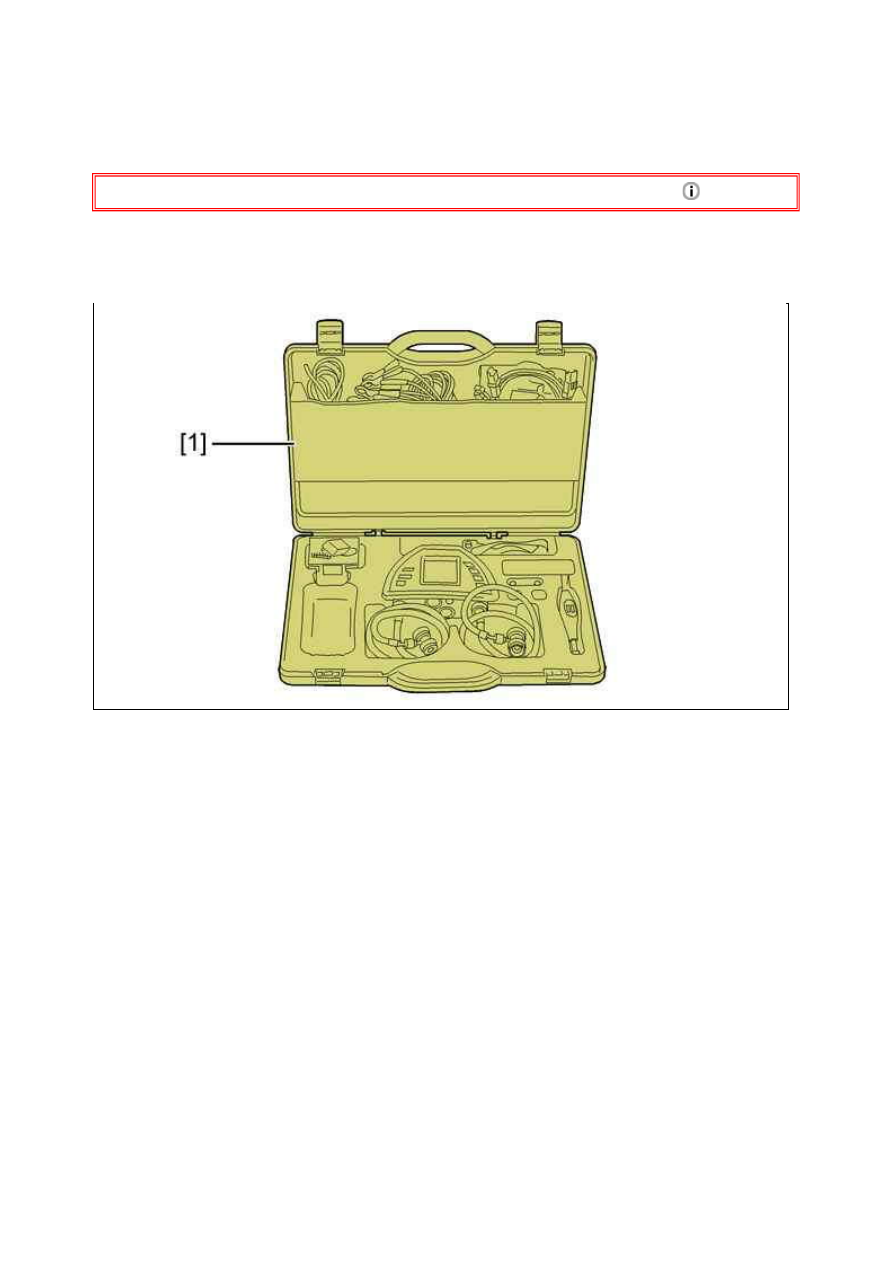

[1] Инструментальный ящик EXXOCLIM (см. инструкцию изготовителя: оборудование и инструмент 2.4.2­
1).

Рисунок : E5AP34LD

18.01.2012

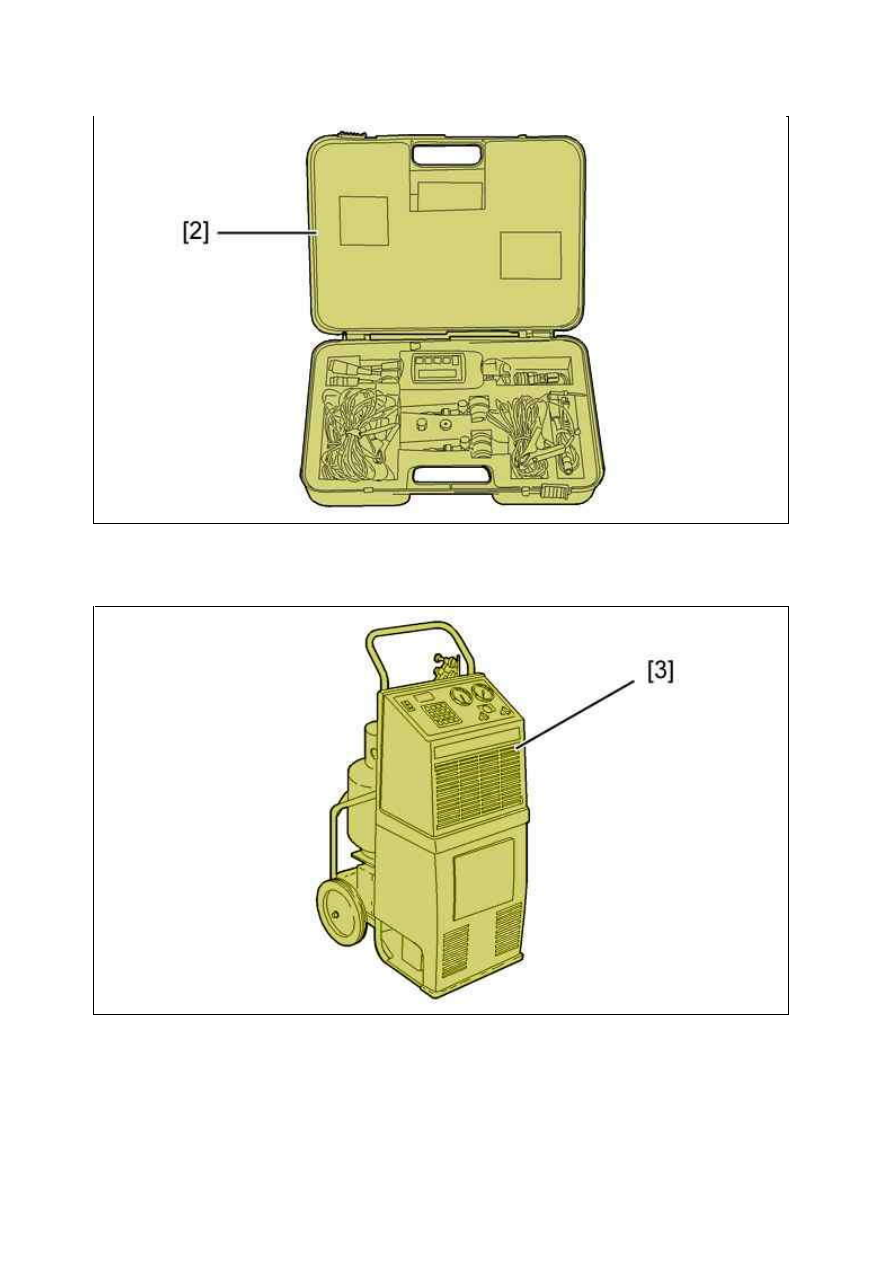

[2] CLIM test 2 VALEO 4372­T (согласно инструкции изготовителя).

[3]станция зарядки и рециркуляции.

2. Процедура контроля

Установите приспособление [1] или [2] (согласно инструкции изготовителя).
Выполните следующие операции :



Закройте все передние вентиляционные решетки

Рисунок : E5AP34MD

Рисунок : E5AP34ND

18.01.2012



Запуск двигателя



Откройте переднюю вентиляционную решетку

2.1. К лиматическая установка с ручным управлением

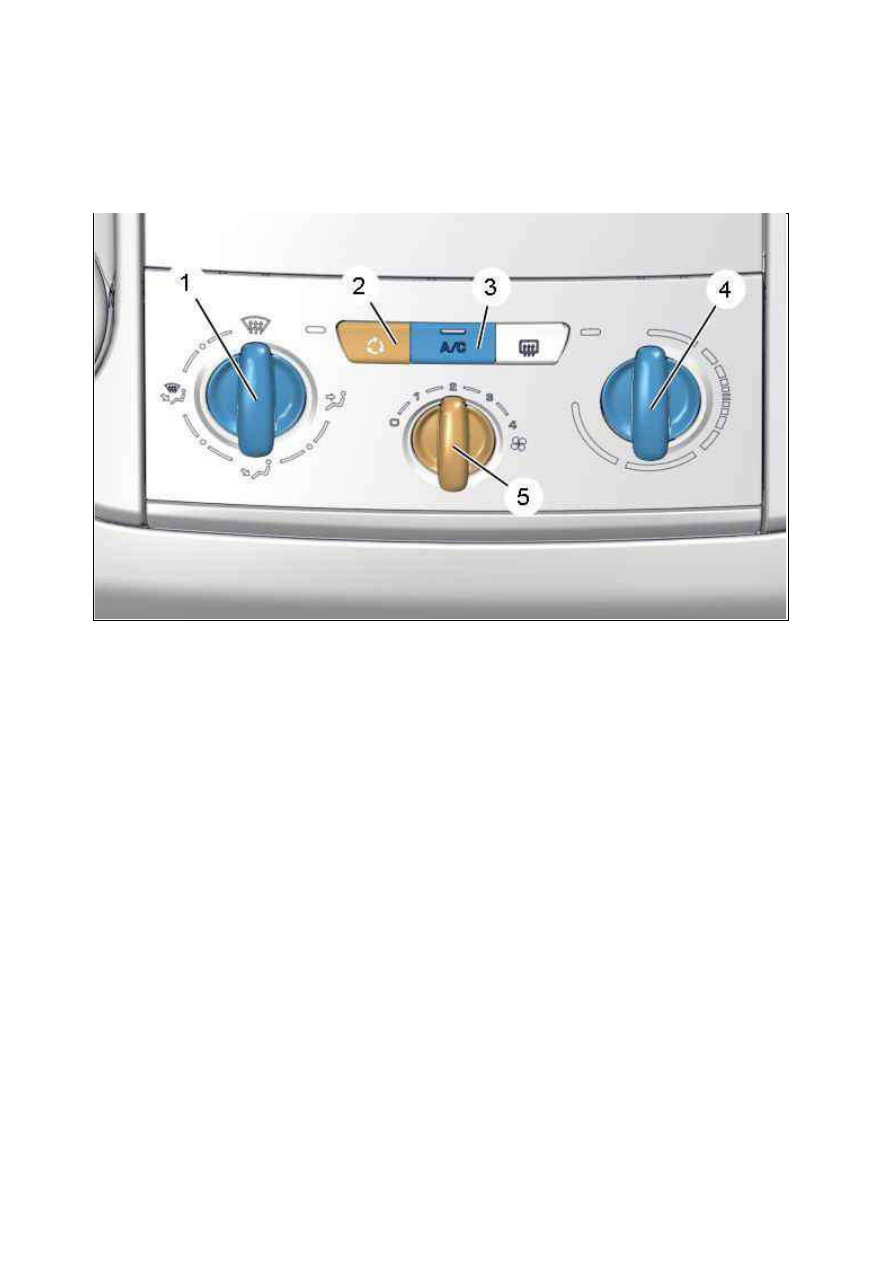

Включение функции распределения воздушных потоков : Повернуть выключатель (1) для выбора
центральных и боковых воздуховодов.
Включение функции циркуляции наружного воздуха : Нажать на кнопку выключателя (2)  (визуальный
сигнализатор выключен).
Включение функции кондиционирования воздуха : Нажать на кнопку выключателя (3) (Включен визуальный
сигнализатор ).
Включение функции расхода воздуха : Повернуть выключатель (5) для выбора максимального расхода
воздуха.
Включение функции регулировки температуры воздуха в салоне : Повернуть выключатель (4) для
максимального снижения температуры.
Дайте системе кондиционирования поработать в течение 5 минут.

2.2. Автоматическая система кондиционирования

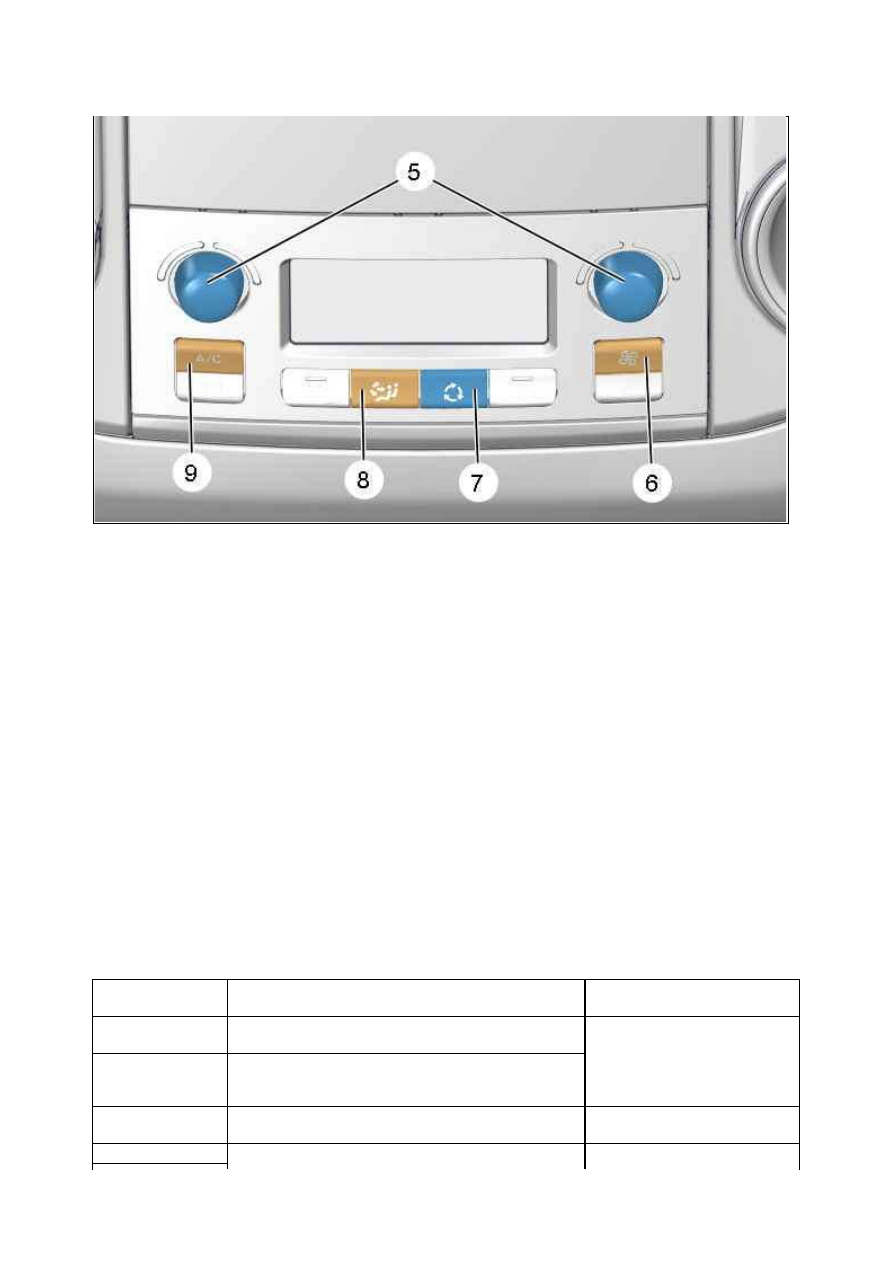

Рисунок : C5HM0C8D

18.01.2012

Включение функции распределения воздушных потоков :



Нажать на кнопку выключателя (8)



Выбрать центральные и боковые воздуховоды

Включение функции циркуляции наружного воздуха : Нажать на кнопку выключателя (7) (Сигнализатор не
горит).
Включение функции кондиционирования воздуха : Нажать на кнопку выключателя (9) (Сигнализатор горит).
Включение функции расхода воздуха : Нажмите на выключатель (6) для увеличения расхода воздуха до
максимума.
Включение функции регулировки температуры воздуха в салоне : Повернуть выключатели (5) для
максимального снижения температуры.
Дайте системе кондиционирования поработать в течение 5 минут.

3. Интерпретация значений (вызов)

ПРИМ ЕЧАНИЕ :  Значения,  связанные  с  использованием  прибора  CLIM  Test  2  фирмы  VALEO  и
введенные в прибор EXXOCLIM.

3.1. Переохлаждение (SR)

Переохлаждение представляет собой разницу между температурой конденсации и температурой жидкого
хладагента на выходе из конденсатора кондиционера воздуха.
Переохлаждение показывает количество жидкого хладагента (в жидком состоянии) в контуре кондиционера
воздуха.

Рисунок : C5HM0C9D

Переохлаждение
(SR)

Происхождение

Решения

Ниже 2°C

Недостаток жидкого хладагента в конденсаторе
кондиционера воздуха : Выше 150 грамм

Добавьте хладагент при помощи
приспособления [3]

М ежду 2 °C и 4 °C   Недостаток жидкого хладагента в конденсаторе

кондиционера воздуха : Примерно от 100 до 150
грамм

М ежду 4 °C и 12 °C Зарядка соответствует норме

­

Выше 12 °C

Избыток жидкого хладагента в конденсаторе

Удалите хладагент при помощи
